Thema: Flächenberechnung (2942 mal gelesen)
|
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 03. Dez. 2008 11:46 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe eine Bohrung deren Durchlass über eine Blende verschlossen wird. Die Durchlassfläche ändert sich je nach dem wie die Blende verdreht wird. Gibt es bei SWX die Möglichkeit (außer manuell durch hindrehen und selbst nachmessen) die dabei entstehende Fläche und Umfang über verschiedene Winkel (wäre als Verknüpfung vorhanden) in einer Tabelle auszugeben ? Danke schonmal für eure Tipps. Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fokko Erdmann Mitglied Ingenieur

 Beiträge: 205 Registriert: 22.10.2007 Privat: AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe Thinkpad T43p mit 14" und maximaler Ausbaustufe Thinkpad T60P mit 14" und maximaler Ausbaustufe Arbeit: Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4
|
erstellt am: 03. Dez. 2008 12:19 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
Hallo Karl. Du kannst eine Tabelle einfügen und verschiedene Konfigurationen mit den einzelnen Blendenöffnungsstufen erstellen. In der Tabelle kannst Du dann die Öffnungsfläche berechnen. Evtl. kannst Du über einen Bezugshinweis die aktuelle Durchlassfläche sogar im Part oder der Assembly anzeigen lassen. ------------------ Mit freundlichen Grüßen Fokko Erdmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 03. Dez. 2008 13:31 <-- editieren / zitieren --> Unities abgeben:
sprich du meinst ich soll den Winkel der Beziehung als Konfigurationsvariable nehmen ? Wie kann ich dann die Fläche selektieren ? Ich habe mir für die Erstellung der Fläche bisher eine Skizze in der Baugruppe hergenommen und eben die Skizzenteile markiert und über messen den Umfang bzw. über die Querschnittseigenschaften die Fläche bekommen. Wie bekomme ich das in die Tabelle ? Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 03. Dez. 2008 14:18 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
|
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 03. Dez. 2008 15:08 <-- editieren / zitieren --> Unities abgeben:

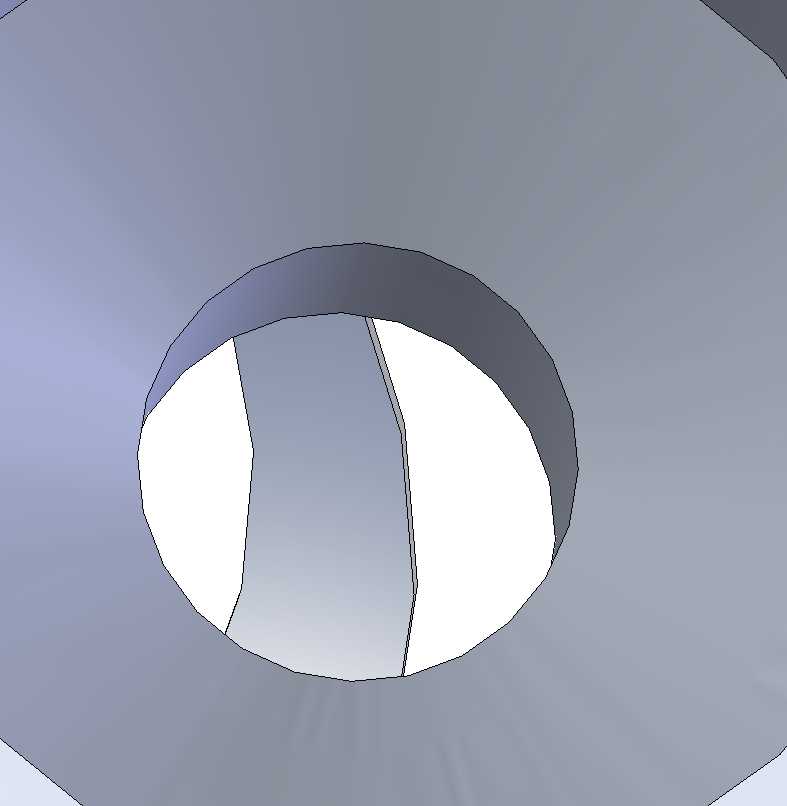

Hi ! Hier ein Bild. Mich interessiert die Fläche des Ausschnitts der sichtbar ist. Dieser ändert sich über einen Drehwinkel. Das habe ich über eine Konfiguration schon gelöst, sprich ich habe eine Tabelle mit den verschiedenen Winkeln der Verknüpfung schon angelegt. Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fokko Erdmann Mitglied Ingenieur

 Beiträge: 205 Registriert: 22.10.2007 Privat: AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe Thinkpad T43p mit 14" und maximaler Ausbaustufe Thinkpad T60P mit 14" und maximaler Ausbaustufe Arbeit: Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4
|
erstellt am: 03. Dez. 2008 16:38 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
Moin Karl. Falls es noch aktuell ist. Ja, mit dem Winkel solltest Du in der Lage sein, den Öffnungsquerschnitt mit einer Gleichung zu beschreiben. Die Konfigurationen mit den verschiedenen Winkeln als Parameter hast Du ja schon richtig erstellt. SWX bietet die Möglichkeit in den Tabellen auch Kommentarzellen zu definieren. Da kannst Du munter reinschreiben und berechnen lassen. Diese Ergebnisse kann man evtl. dann mit einem Bezugshinweis verknüpfen. Das habe ich aber noch nicht ausprobiert. ------------------ Mit freundlichen Grüßen Fokko Erdmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Mitglied Dipl-Ing. (BA) Masch.-Bau

 Beiträge: 1287 Registriert: 11.10.2004 SWX 2014 SP 5.0 PDMWorks Enterprise 2014 FlowSimulation 2014 SP 5.0 Simulation 2014
|
erstellt am: 03. Dez. 2008 16:42 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
Hallo Karle. Vielleicht ist das etwas "von hinten durch die Brust ins Auge" ... Aber wenn Du - in der Baugruppe ein neues Teil erstellst, - die Begrenzungskante als Geometrie in der Skizze übernimmst - linear austrägst - das Teil auf transparent stellst und dann die Fläche misst beim Konfigurationen (Blenden- Drehwinkel) durchschalten. Das müsst doch einigermaßen mit Deinem Wunschresultat enden ? OK, Du hast halt ein Dummy-3D-Teil zum mitschleppen als Nachteil ... Oder hab ich da was falsch verstanden ? Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 03. Dez. 2008 17:59 <-- editieren / zitieren --> Unities abgeben:
hi ! Das mit dem Dummy Teil ist vielleicht gar keine so schlechte Idee :-) Ich werde das morgen mal testen. Vielleicht kann ich das Dummy Teil dann abhängig vom Winkel in der Tabelle auslesen. Versuch macht klug :-) Ich gebe dann übers Ergebnis Bescheid Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks Ehrenmitglied V.I.P. h.c. Konstrukteur / Entwicklung

 Beiträge: 3181 Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 03. Dez. 2008 18:03 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
Problem an dem Dummy wird sein, wenn es entweder auf der einen oder anderen Seite keine Fläche mehr gibt, weil die Blende es verdeckt. ------------------ Chaos ist eine Ordnung, die wir lediglich nicht durchschauen können Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 03. Dez. 2008 18:12 <-- editieren / zitieren --> Unities abgeben:
Hi ! Ja das stimmt. Das Problem gibt es wie ich schon festgestetllt hatte auch wenn ich nur eine Skizze mache. Evtl. lässt sich das umgehen wenn ich für Anfang und Ende je ein Extra Teil mache. Schade das es für sowas keine Funktion in SWX gibt. Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 03. Dez. 2008 18:27 <-- editieren / zitieren --> Unities abgeben:          Nur für karleugen
Dadurch wird es nur etwas aufwändiger: Dummyteil von Links und Dummyteil von rechts, bei beiden das Volumen in die Dateieigenschaften schreiben und da der Bereich bis an die Bohrung ja auch bekannt ist, ergibt sich bei bekannter Höhe und bekannter Bohrungsöffnung die Schnittmenge... ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 03. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 04. Dez. 2008 08:39 <-- editieren / zitieren --> Unities abgeben:
Hi ! Ich habe jetzt ein Dummyteil über ein Formnest erstellt. Das funktioniert auch am Anfang und Ende der Blende. Wie bekomme ich denn jetzt die Flächen bzw. Umfänge in die Tabelle rein ? Sprich es soll neben jeder Konfiguration nachher die passende Fläche und der Umfang stehen. Gibt es da einen speziellen Befehl. Gruß Karle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
karleugen Mitglied Dipl. Ing. (BA) Maschinenbau

 Beiträge: 57 Registriert: 19.04.2004 SWX 2007 SP5
|
erstellt am: 04. Dez. 2008 17:58 <-- editieren / zitieren --> Unities abgeben:
|
