Thema: Skizze rotieren entlang einer Bahn (2319 mal gelesen)
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 09:36 <-- editieren / zitieren --> Unities abgeben:
|
Brödlahans Mitglied

 Beiträge: 94 Registriert: 23.05.2008 HP xw4600 WS, Intel Core Duo 1,98Ghz, 3 GB Ram, WIN XP, NVIDIA Quadro FX 1700, SW2008 SP5.0, Huppendorfer Bierkühlung
|
erstellt am: 21. Nov. 2008 09:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Hi, ich denk der Befehl Helix wird dir da weiter helfen... falls ich dein Anliegen richtig verstanden habe... Helix erstellen, dann eine Ebene auf den Endpunkt setzen, Skizze erstellen und dann Aufsatz/Basis ausgetragen und schon ist der Lack fertig Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay Mitglied Konstrukteur/ CAD-Admin/BOFH

 Beiträge: 681 Registriert: 28.04.2005 Dell Precision T5500 Windows 7 64 bit 24GB RAM, NVidia Quadro 5000 SW 2010 SP4.0 ME10 17.00 3DConnexion Spaceexplorer Office 2007
|
erstellt am: 21. Nov. 2008 09:53 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Hallo Ralph, falls du mit SolidWorks 2008 arbeitest, gib mal "Volumenkörperaustragung" in die Hilfe ein. Das sollte dir weiterhelfen. Damit kannst du einen rotierten Volumenkörper (zB Fräser) entlang einer tangentialen Bahn durch einen anderen Volumenkörper laufen lassen. ------------------ Gruß, Stephan "Optimismus ist lediglich ein Mangel an Informationen" BOFH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 10:19 <-- editieren / zitieren --> Unities abgeben:

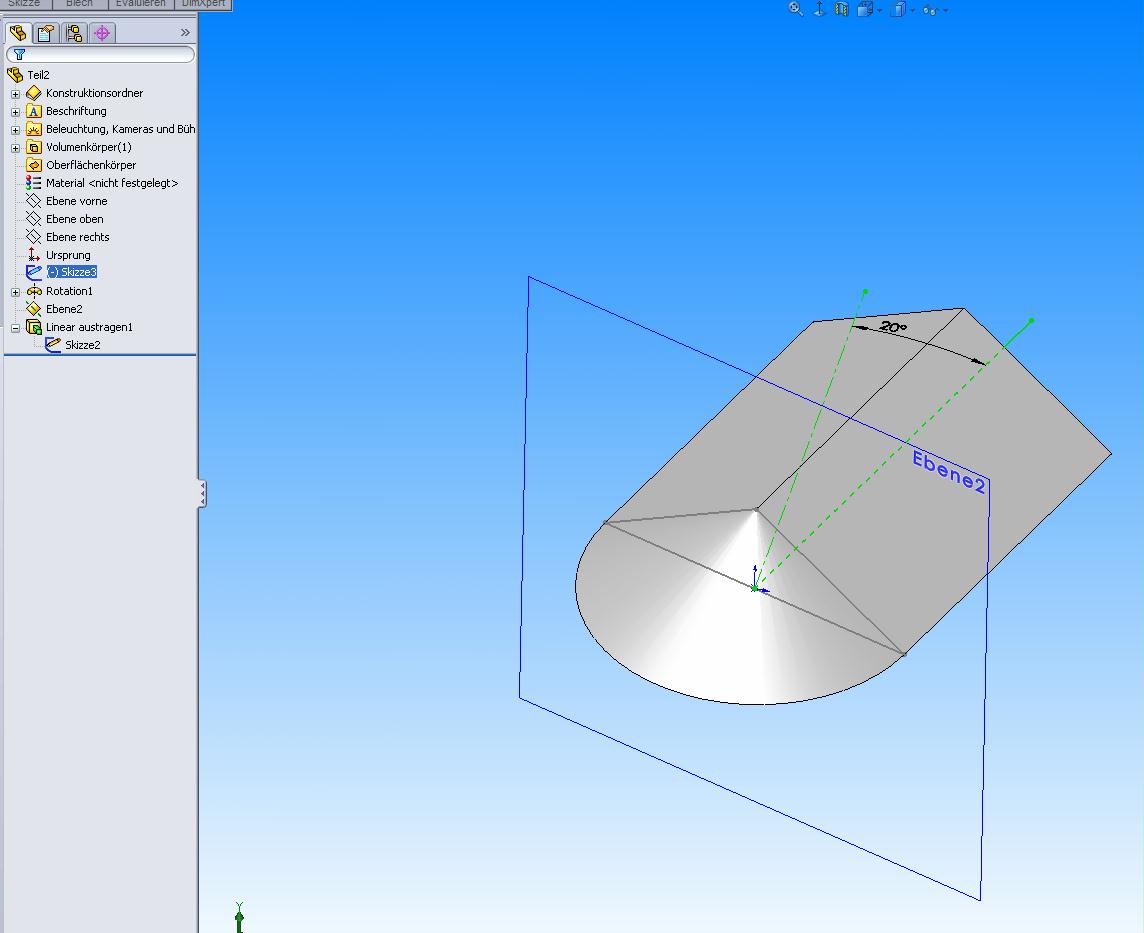

Leider habe ich den erhofften Durchbruch noch nicht geschafft. Ich möchte die Skizze (Im Anhang grün eingefärbt) um die eigene Achse rotieren lassen und gleich entlang der Bahn (graue Achse) austragen. Könntest du mir bitte die weiteren Schritte erklären. Besten Dank im Voraus! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hansbrödla Mitglied Konstrukteur

 Beiträge: 25 Registriert: 09.06.2008 HP xw4600 WS, Intel Core Duo 1,98Ghz, 3 GB Ram, WIN XP, NVIDIA Quadro FX 1700, SW2008 SP3.1
|
erstellt am: 21. Nov. 2008 10:33 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Hallo Ralph, Wie Brödlahans schon gesagt hat, mach es mit einer Helix. Die Steigung kennst ja denke ich. Es gibt vielleicht ne andere Lösung, aber diese erscheint mir am einfachsten. Ich stell mir gerade vor das du aus dem Dreieck eine Wendel machen willst. wenn du aber etwas anderes machen willst dann versuch bitte es etwas durchsichtiger zu beschreiben. MFG Hansbrödla Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans Mitglied

 Beiträge: 94 Registriert: 23.05.2008
|
erstellt am: 21. Nov. 2008 10:39 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
ess-jay Mitglied Konstrukteur/ CAD-Admin/BOFH

 Beiträge: 681 Registriert: 28.04.2005 Dell Precision T5500 Windows 7 64 bit 24GB RAM, NVidia Quadro 5000 SW 2010 SP4.0 ME10 17.00 3DConnexion Spaceexplorer Office 2007
|
erstellt am: 21. Nov. 2008 10:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 10:56 <-- editieren / zitieren --> Unities abgeben:
|
Hansbrödla Mitglied Konstrukteur

 Beiträge: 25 Registriert: 09.06.2008 HP xw4600 WS, Intel Core Duo 1,98Ghz, 3 GB Ram, WIN XP, NVIDIA Quadro FX 1700, SW2008 SP3.1
|
erstellt am: 21. Nov. 2008 11:08 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 11:21 <-- editieren / zitieren --> Unities abgeben:
|
Hansbrödla Mitglied Konstrukteur

 Beiträge: 25 Registriert: 09.06.2008 HP xw4600 WS, Intel Core Duo 1,98Ghz, 3 GB Ram, WIN XP, NVIDIA Quadro FX 1700, SW2008 SP3.1
|
erstellt am: 21. Nov. 2008 11:26 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 21. Nov. 2008 11:26 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Also dafür hätte ein normaler Quader (Edit: Halbzylinder stimmt) gereicht, dem Du die Kanten am Ende verrundet hättest. Dann wäre auch die böse Kante nicht da ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 21. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans Mitglied

 Beiträge: 94 Registriert: 23.05.2008
|
erstellt am: 21. Nov. 2008 11:27 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 11:30 <-- editieren / zitieren --> Unities abgeben:
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 11:45 <-- editieren / zitieren --> Unities abgeben:
Hallo Lutz Federbusch! Wenn ich einen Quader erstelle und anschließend einen Radius mit einbringe, erhalte ein falsches Modell (Benötige das Modell siehe Beitrag Nr. 26) ohne der Kante in Längsrichtung Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 11:46 <-- editieren / zitieren --> Unities abgeben:
|
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 21. Nov. 2008 11:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Habe gerade mich nochmal korrigiert: Du mußt einen Halbzylinder (Halbkreis in Skizze) austragen oder Schneiden und dem die Stirnkanten verrunden... ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 21. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans Mitglied

 Beiträge: 94 Registriert: 23.05.2008
|
erstellt am: 21. Nov. 2008 11:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
Ralph W Mitglied

 Beiträge: 39 Registriert: 10.06.2003
|
erstellt am: 21. Nov. 2008 12:10 <-- editieren / zitieren --> Unities abgeben:

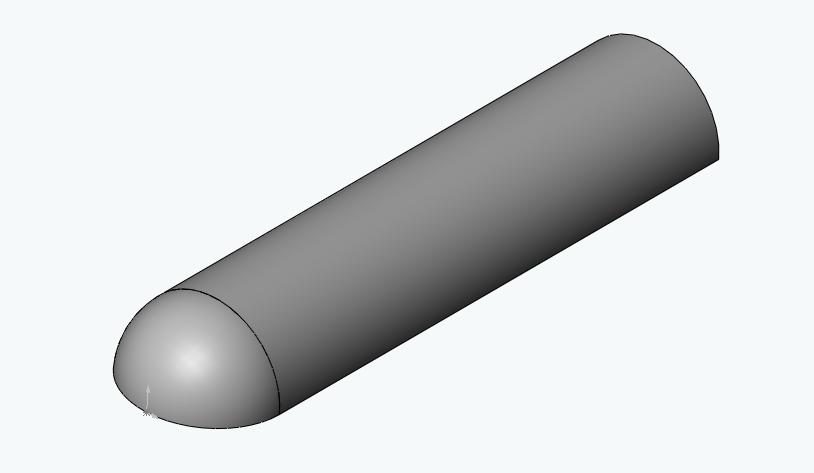

Hallo Brödlahans, Ich benötige das Modell ohne Wandung und mit nur einem Feature... Wird das Modell in mehreren Schritte erstellt wäre das eine einfache Aufgabe.. Daher suche ich die Lösung einen Viertelkreis um die eigene Achse zu rotieren, dadurch erhalte ich eine Halbkugel und diese Halbkugel soll eine geradlinigen Bahn verfolgen. (Fertiges Modell siehe Anhang, jedoch mit mehreren Features erstellt) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike Ehrenmitglied V.I.P. h.c. Dipl. Maschinen Ing. / Supporter

 Beiträge: 3864 Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1 SOLIDWORKS 2023 SP5.0 SOLIDWORKS 2022 SP5.0 SOLIDWORKS 2021 SP5.1
|
erstellt am: 21. Nov. 2008 12:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Zitat: Original erstellt von Ralph W: Ich benötige das Modell ohne Wandung und mit nur einem Feature...
Verstehe ich jetzt nicht, wieso soll es nur ein Feature sein? Gruss Mike ------------------ The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bean Mitglied Schreiner

 Beiträge: 133 Registriert: 07.04.2004 SolidWorks 2021 SP5.0 AlphaCAM 2021.0 Autosketch 10 ------------------------ Intel Xeon E5-2620 2.0 GHz 64 GB RAM Quadro M4000 SSD 240 GB Windows 10 64bit
|
erstellt am: 21. Nov. 2008 14:05 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
|
molnium Mitglied engineering typ

 Beiträge: 88 Registriert: 25.04.2004
|
erstellt am: 18. Dez. 2008 10:34 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W

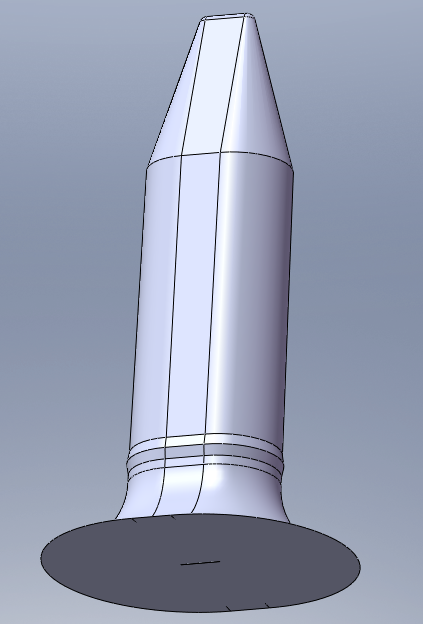

Hallo, ich habe wohl das gleiche Problem, siehe Bild... man sieht deutlich die Kante unten in der Mitte, die aber eigentlich von der Logik her nicht sein dürfte... Da ich leider noch mit der 2007er am Start bin, frage ich mal, was hier der Weg wäre, das Problem irgendwie wegzubekommen.?? Denn leider kann man den entstandenen Körper nicht mit "Kombinieren" verwenden, um davon dann etwas zu entfernen... vielen Dank im Voraus! mFg m Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cosinus Mitglied Dipl.-Ing.

 Beiträge: 176 Registriert: 01.03.2005 SWX 2018 Premium SP4.0 WIN 10
|
erstellt am: 18. Dez. 2008 12:51 <-- editieren / zitieren --> Unities abgeben:          Nur für Ralph W
Hallo molnium, ich vermute mal, das sich auf der Spitzze auch so eine Kante befindet. Dann ist es so, dass sich in dem Teil zwei deckungsgleiche Flächen befinden. Schnapp dir diese beiden Flächen und lösche sie mit "Fläche löschen" mit der Optionseinstellung "Löschen und ausbessern". Gruß Cosimo ------------------ Bildung ist das, was übrig bleibt, wenn man alles vergessen hat, was man gelernt hat. (Werner Heisenberg) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
