Thema: Verlorene Kanten in Zeichnug (354 mal gelesen)
|
Marrick Mitglied Konstrukteur
Beiträge: 34 Registriert: 29.11.2007
|
erstellt am: 13. Nov. 2008 16:33 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich hab' da mal wieder eine Frage. Wir sind dabei eine Bauteilbibliothek zu erstellen, und zwar mit "dummen" Teilen, d.h. wir exportieren die Teile als Parasolid und reimportieren sie nach SolidWorks. Dies soll Speicherplatz sparen (wir haben extrem große Baugruppen) und gleichzeitig verhindern daß jeder die Teile ändern kann. Bei der Zeichnungsableitung habe ich jetzt festgestellt, daß SolidWorks in Baugruppen in denen "dumme" und gewöhnliche Teile gemeinsam verbaut sind teilweise Kanten nicht mehr darstellt. Ich habe mal ein Beispiel beigestellt. Schon mal vielen Dank für Eure Hilfe. Viele Grüße Martin ------------------ Zwei Dinge sind unendlich: das All und die menschliche Dummheit. Beim All bin ich mir noch nicht ganz sicher. (Albert Einstein) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.
Beiträge: 1270 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 13. Nov. 2008 16:56 <-- editieren / zitieren --> Unities abgeben: Nur für Marrick
|
oesy Mitglied Konstrukteur (Dipl.-Ing.)
Beiträge: 42 Registriert: 07.12.2006 SWX 2008 SP3.1 XP Professional<P>P4; 3.4GHz; 2GB Ram Nividia Quadro FX3450/4000 SDI; 256MB
|
erstellt am: 13. Nov. 2008 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für Marrick

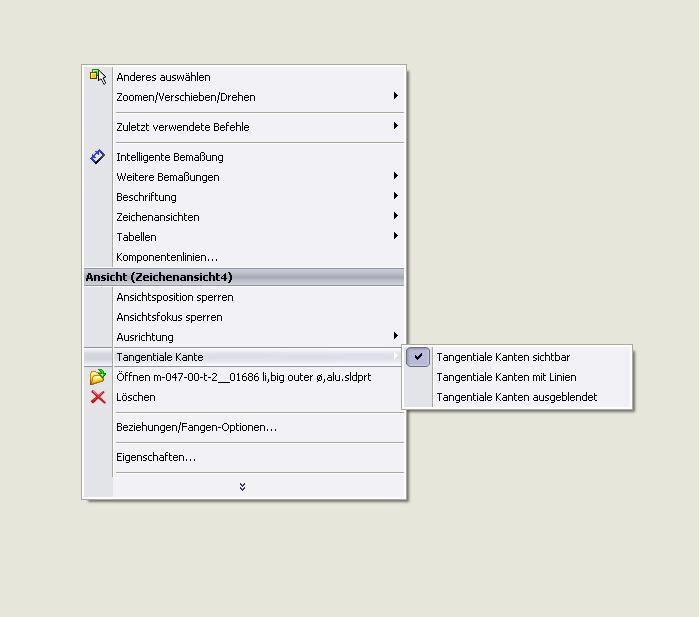

Hallo Martin, Hast du es vielleicht mal mit den Befehl "tangentiale Kanten einblenden" in der Zeichnungsumgebung versucht? Ansonsten gibt es auch die Möglichkeit diese Kanten manuell einzublenden. Auf die Kante in der Zeichnungsansicht klicken, so dass sie grün ist und anschließend auf den Befehl "Kante einblenden". Hoffe ich konnte helfen, Gruß Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Marrick Mitglied Konstrukteur
Beiträge: 34 Registriert: 29.11.2007
|
erstellt am: 13. Nov. 2008 17:08 <-- editieren / zitieren --> Unities abgeben:
Ja, ich habe auf Interferenzen geprüft. Natürlich gibt es Interferenzen, lässt sich auch nicht vermeiden (Schraube/Mutter usw.) Ich hatte inzwischen auch schon die Hotline dran, die kennen das Problem haben so aus dem Stegreif aber auch keine Lösung. Ich mach jetzt für Heute Schluß, wenn jemandem was einfällt wäre toll. Allen einen schönen Abend. Gruß Martin ------------------ Zwei Dinge sind unendlich: das All und die menschliche Dummheit. Beim All bin ich mir noch nicht ganz sicher. (Albert Einstein) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 13. Nov. 2008 17:20 <-- editieren / zitieren --> Unities abgeben: Nur für Marrick
|
Marrick Mitglied Konstrukteur
Beiträge: 34 Registriert: 29.11.2007
|
erstellt am: 18. Nov. 2008 11:16 <-- editieren / zitieren --> Unities abgeben:
Hallo Lutz, meine Antwort kommt etwas spät, vielleicht liest Du Sie ja trotzdem. Ich habe inzwischen mit der Hotline telefoniert, das Problem ist bekannt und es gibt im Grunde genommen keine zufriedenstellende Lösung für mich. Du bist auf dem richtigen Dampfer was das Thema Bildqualität betrifft. Wir bewegen uns da immer so im mittleren Bereich. Laut Hotline kann man das Problem durch eine erhöhung der Bildqualität minimieren, es verschwindet aber nicht ganz. Wahrscheinlich werden wir auf die importierten Teile verzichten. Wir müssen nämlich teilweise Zeichnungen in AutoCAD abliefern. Wir speichern dann die SolidWorks-Zeichnungen als DWG und machen noch ein bisschen Nachbearbeitung. Dies wird allerdings sehr aufwendig wenn wir noch alle Kanten kontrollieren und nachbearbeiten müssen. Also stampfen wir die importierten Teile ein. Vielen Dank an alle. Gruß Martin ------------------ Zwei Dinge sind unendlich: das All und die menschliche Dummheit. Beim All bin ich mir noch nicht ganz sicher. (Albert Einstein) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
