Thema: Darstellung einer Kugelausfräsung (Solid Works) (922 mal gelesen)
|
daven
Mitglied
   Beiträge: 2
Registriert: 21.10.2008
|
erstellt am: 21. Okt. 2008 20:43  <-- editieren / zitieren -->   Unities abgeben:

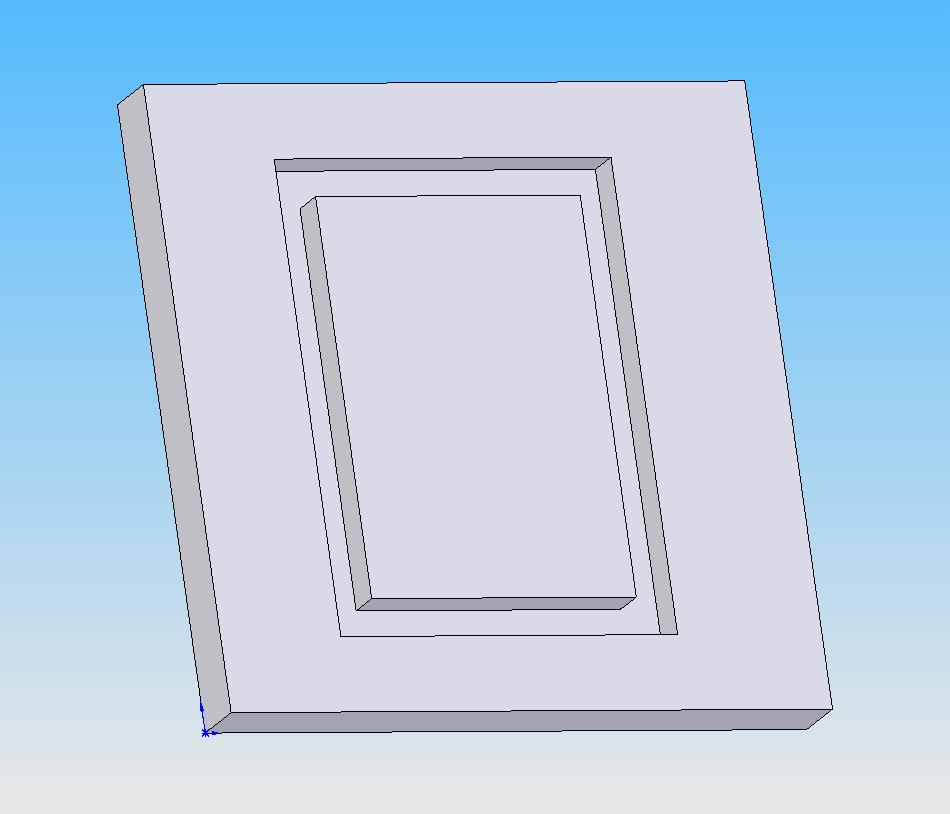

Ich möchte eine Kugelausfräsung (Durchmesser 6) für eine Dichtung vornehmen. Mein Problem: Wie stelle ich bei Solid Works diese Kugelausfräsung im Konstruktionsteil (damit später auch in der Zeichnung) genau dar, das der Boden der Ausfräsung auch rund ist? Die Ausfräsung ist rechteckig und soll nur an den Ecken abgerundet sein. Über Hilfe würde ich mich freuen, bin noch ein Newbie. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
scharp
Mitglied
Konstrukteur Verpackungsmaschinen
Beiträge: 98
Registriert: 10.10.2002 Solidworks 2020 SP 3
Logocad Triga 4.2
Windows 10
MaxxDB 3.5
|
erstellt am: 21. Okt. 2008 21:09 <-- editieren / zitieren --> Unities abgeben: Nur für daven
Wenn Du die Tasche auf deinem Bild schon hast, könntest Du den Rest mit dem Verrundungs-Feature machen. Erst rundest Du die scharfen Ecken Deiner Bahn ab, innen mit einem Radius, der genau Nutbreite kleiner ist, wie der äußere Radius. Und dann verrundest Du den Nutgrund rechts und links mit einem Radius halber Nutbreite. Gruß, Gerd Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 21. Okt. 2008 21:10 <-- editieren / zitieren --> Unities abgeben: Nur für daven
Hallo, Einfach Feature Verundung nehmen
oder wenn das nicht reicht gehts mit einem Ausgeformten Schnitt  MfG
Krümmel
(  meinte natürlich Ausgetragener Schnitt danke für den Hinweis )
------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 22. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
scharp
Mitglied
Konstrukteur Verpackungsmaschinen
Beiträge: 98
Registriert: 10.10.2002
|
erstellt am: 21. Okt. 2008 21:15 <-- editieren / zitieren --> Unities abgeben: Nur für daven
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 21. Okt. 2008 21:26 <-- editieren / zitieren --> Unities abgeben: Nur für daven
|
daven
Mitglied
Beiträge: 2
Registriert: 21.10.2008
|
erstellt am: 22. Okt. 2008 07:25 <-- editieren / zitieren --> Unities abgeben:
|
PFIFFNER
Mitglied
Maschinenbautechniker HF
Beiträge: 287
Registriert: 06.09.2007 SolidWorks Premium 2014 SP4.0
SolidWorks Enterprise PDM 2014 SP4.0
--------
Intel Core i7 960 Quad 3.2GHz
3x4096MB RAM
nVidia Quadro 4000 2GB
Windows 7 Professional x64 SP1
|
erstellt am: 22. Okt. 2008 07:33 <-- editieren / zitieren --> Unities abgeben: Nur für daven
würde es nicht mit einer voll abgerundeten Verrundung besser gehen? dann musst du nicht so basteln mit der halben nutbreite...falls die mal ändert geht das gerne vergessen! einfach unter dem verrundungsfeature die unterste Option 'voll abgerundete Verrundung' wählen Gruss
Dave ------------------
SolidWorks - Master of Disaster Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 22. Okt. 2008 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für daven
|
T. Steffen
Mitglied
Konstrukteur
Beiträge: 339
Registriert: 27.03.2002
|
erstellt am: 22. Okt. 2008 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für daven
Zitat:
Original erstellt von Christian_W:
Hallo,wie wäre es mit Schnitt-Austragung?
1 Profil als Führung, 1 geschl. als Werkzeug und dann rum um die Ecke
Genau, alles andere ist ein "gebastel". Gruss Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
