Thema: Füllmuster (586 mal gelesen)
|
matze242 Mitglied

 Beiträge: 30 Registriert: 16.09.2008 Win7 64bit Intel Core Duo 3.00GHz 8GB Ram ATI Radeon HD 4800
|
erstellt am: 16. Sep. 2008 14:28 <-- editieren / zitieren --> Unities abgeben:
Hallo leute! Arbeite noch nicht lange mit SolidWorks und daher mein Folgendes Problem… Habe ein Rechteck Y Achse 72.00mm und X Achse 108,80mm. Möchte mit Hilfe von Füllmuster auf der Y Achse 16 Kreise jeweils einen abstand von 4 mm und Durchmesser von 2,2. Auf der X Achse 24 Kreise jeweils einen abstand von 4mm und Durchmesser von 2,2. Geht das mit dem Toll überhaupt ?? MfG Matze Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 16. Sep. 2008 14:31 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
TronX Mitglied Entwicklungsingenieur

 Beiträge: 94 Registriert: 13.03.2006 SWx 2011 SP5, WinXP SP3, Dell Precision M4400, Intel Core 2 Duo 2,5GHz, 3,5GB RAM, NVIDIA Quadro FX 770M
|
erstellt am: 16. Sep. 2008 14:35 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 16. Sep. 2008 14:37 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
matze242 Mitglied

 Beiträge: 30 Registriert: 16.09.2008 Win7 64bit Intel Core Duo 3.00GHz 8GB Ram ATI Radeon HD 4800
|
erstellt am: 16. Sep. 2008 21:35 <-- editieren / zitieren --> Unities abgeben:
|
TronX Mitglied Entwicklungsingenieur

 Beiträge: 94 Registriert: 13.03.2006 SWx 2011 SP5, WinXP SP3, Dell Precision M4400, Intel Core 2 Duo 2,5GHz, 3,5GB RAM, NVIDIA Quadro FX 770M
|
erstellt am: 17. Sep. 2008 07:50 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
Das ist schade, hier wird man eigentlich immer geholfen. Sonst versuche doch einmal, Dein Problem genauer zu beschreiben. So ein Teil, wie in dem Screenshot dargestellt, müsste IMHO einfach machbar sein. Gruß Hendrik ------------------ Nie aufgeben die Hoffnung zu verlieren! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 17. Sep. 2008 08:00 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
Hast du das überhaupt versucht? Wie hast du das Teil im Bild erstellt? Dir ist ein Fehler unterlaufen, es müssen 17 Bohrungen sein und nicht 16, ansonsten hättest du vierkommairgendwas! (dann haben die Bohrungen auch den gleichen Abstand zum Rand) Aufgrund deiner Infos und deiner Fragestellung hätte ein JA gereicht! Vielleicht willst du etwas anderes... ------------------ Grüße David [Diese Nachricht wurde von wildcad am 17. Sep. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cosinus Mitglied Dipl.-Ing.

 Beiträge: 176 Registriert: 01.03.2005 SWX 2018 Premium SP4.0 WIN 10
|
erstellt am: 17. Sep. 2008 09:19 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
Moin Matze, es wäre auch gut zu wissen, ob das Muster später auch zur Positionierung von anderen Teilen verwendet werden soll. Wenn z.B. später Kesselrohre in die Löcher kommen, sollte man besser ein Featuremuster erstellen. An Skizzenmustern kannst du nur schlecht andere Bauteile positionieren. Gruß Cosimo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 17. Sep. 2008 09:22 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
matze242 Mitglied

 Beiträge: 30 Registriert: 16.09.2008 Win7 64bit Intel Core Duo 3.00GHz 8GB Ram ATI Radeon HD 4800
|
erstellt am: 17. Sep. 2008 09:32 <-- editieren / zitieren --> Unities abgeben:
Servus Hatte das Muster im Bild auch mit hilfe von Füllmuster erstellt, es kommt nichts weiter durch diese Ausschnitte. @wildcat das ist kein fehler gewesen , brauche 16 Bohrungen auf der Y-Achse und bekomme immer wieder 17 kann zwar eine Reihe mit hilfe von zu umgehende referenzeirte Kopien aus schalten, aber dannn kann ich das Fülmuster nicht auf der Fläche ausrichten. Gruß matze Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...

 Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 17. Sep. 2008 09:32 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 17. Sep. 2008 09:45 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242

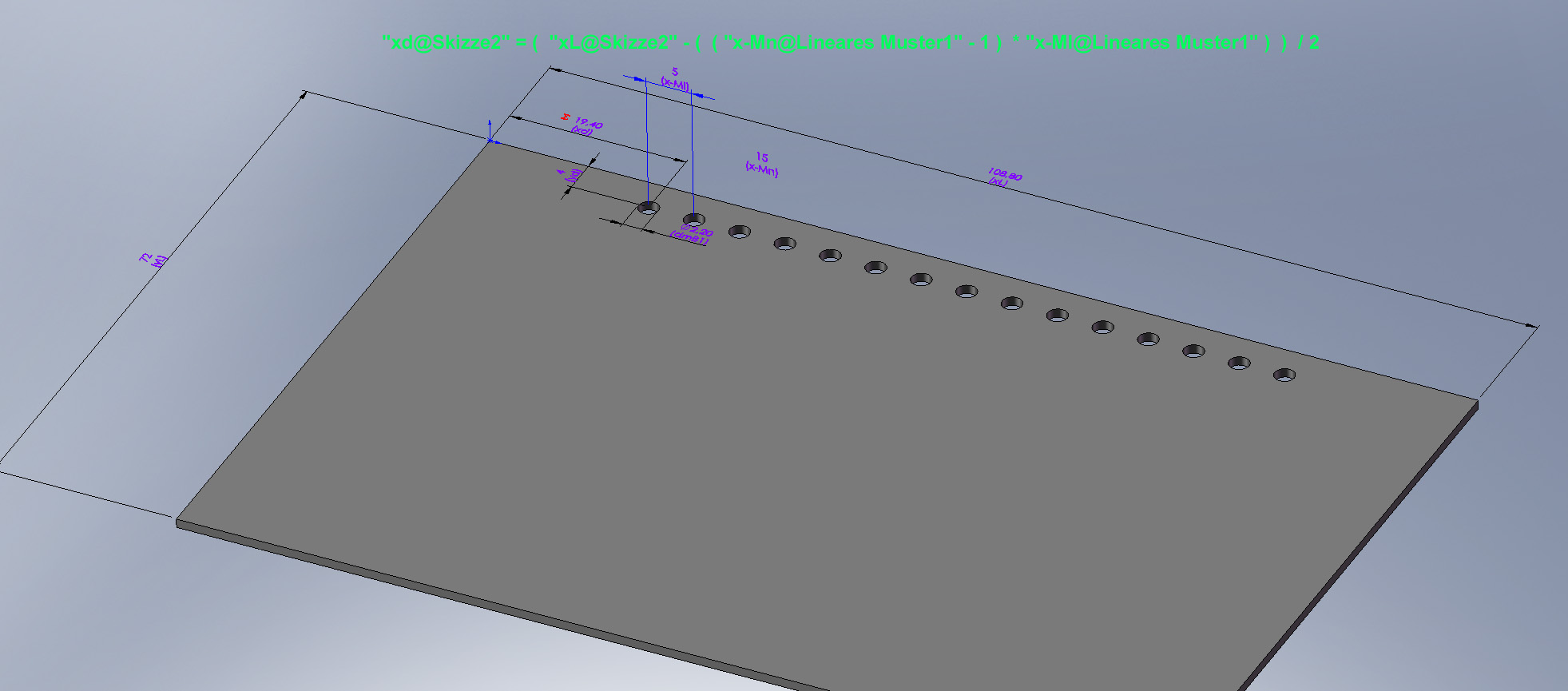

Ahh ok, jetzt verstehe ich dich, der Abstand zum Rand ist variabel-soll aber auf beiden Seiten gleich sein. Der Abstand der Bohrungen hingegen wird vom dir eingegeben. Hier ein Screenshot mit der Gleichung
------------------ Grüße David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
matze242 Mitglied

 Beiträge: 30 Registriert: 16.09.2008 Win7 64bit Intel Core Duo 3.00GHz 8GB Ram ATI Radeon HD 4800
|
erstellt am: 17. Sep. 2008 09:45 <-- editieren / zitieren --> Unities abgeben:
|
KMassler Ehrenmitglied V.I.P. h.c. CAD Admin + Mädchen für Alles...

 Beiträge: 2675 Registriert: 06.11.2000 SolidWorks Start 1999 ** CSWP 01/2008 ** ------------------ Zuletzt beruflich: - SWX2020 SP5; - SAP/PLM+ECTR; - DriveWorks Pro; - Programmierung: VBA, aktuell Visual Studio 2022/VB.Net ------------------ ab 2024 (privat): Onshape und anderes
|
erstellt am: 17. Sep. 2008 10:03 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
|
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 17. Sep. 2008 10:14 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
Zitat: Original erstellt von KMassler: Bohrungen ausrechnen (Kopf, pipifax!)
danke! Hast vollkommen Recht. Bei der Gleichung ist auch noch eine DAU-Abfrage, falls jemand mehr Bohrungen machen möchte als möglich  ------------------ Grüße David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
matze242 Mitglied

 Beiträge: 30 Registriert: 16.09.2008 Win7 64bit Intel Core Duo 3.00GHz 8GB Ram ATI Radeon HD 4800
|
erstellt am: 17. Sep. 2008 10:58 <-- editieren / zitieren --> Unities abgeben:
|
cosinus Mitglied Dipl.-Ing.

 Beiträge: 176 Registriert: 01.03.2005 SWX 2018 Premium SP4.0 WIN 10
|
erstellt am: 17. Sep. 2008 11:04 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242

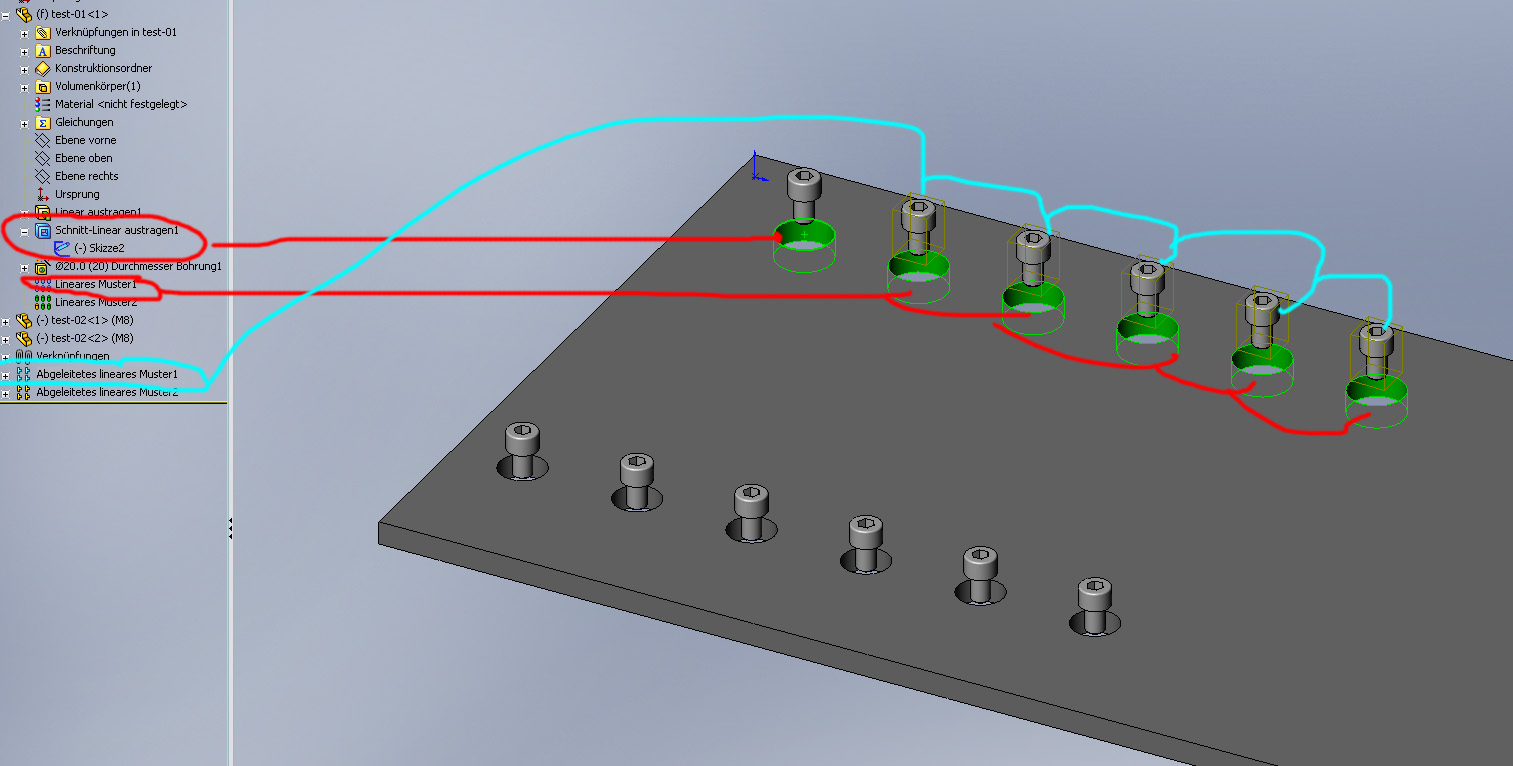

Hallo, @wildcad Wenn man das Füllmuster mit Kreisen macht und dann einen linear ausgetragenen Schnitt macht, dann kann man das Muster nicht für featuregesteuerte Muster verwenden. Wenn man Füllmuster mit Punkten macht, kann man das Muster für skizzengesteuerte Muster verwenden. Daher würde ich den Weg gehen, dass ich zunächst nur eine Bohrung mache und dann auf irgendeine Weise die Bohrung in einem Muster anordne. Dadurch kann ich das Muster dann immer wieder benutzen, zB. für Schrauben oder was auch immer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 17. Sep. 2008 11:17 <-- editieren / zitieren --> Unities abgeben:          Nur für matze242
Ob ich jetzt einen linear ausgetragenen Schnitt oder eine Bohrung verwende, ist für das darauf folgende Feature (Muster) und weiters für das Featuregesteuerte Muster in der BG egal. Ich mache normalerweise Bohrungen mit dem Bohrungsfeature, nur in diesem Fall war es ja auch egal. Vielleicht meinst du wenn man in einer Skizze mehrere Kreise macht, dass man diese dann nicht zum Einfügen von abgeleiteten Mustern verwenden kann. ------------------ Grüße David
[Diese Nachricht wurde von wildcad am 17. Sep. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
