  SolidWorks
  Abwicklung aus Step/Iges Datei

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

SolidWorks Kurs mit IHK-Zertifzierung , ein Kurs (bis zu 100% förderbar mit Bildungsgutschein)
Autor Thema:  Abwicklung aus Step/Iges Datei (4969 mal gelesen)
Samantha
Mitglied
tech. Zeichnerin

Sehen Sie sich das Profil von Samantha an!   Senden Sie eine Private Message an Samantha  Schreiben Sie einen Gästebucheintrag für Samantha

Beiträge: 8
Registriert: 24.10.2007

WINXP PROF SP2
SWX 2008 (Basisversion)

erstellt am: 08. Sep. 2008 12:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo.

Habe leider über die Suche nichts passendes gefunden.

Habe in der Firma das Problem das wir von unseren Kunden meistens Step oder Iges Dateien bekommen aus denen wir dann unsere Abwicklungen erstellen sollen. Da ich leider recht wenig mit SWXSolidWorks arbeite habe ich teilweise das Problem das ich hieraus keine Abwicklung erstellen kann.(Es werden mir mit FeatureWorks oft nur lineare Austragungen angezeigt!) Wie genau funktioniert das? Oder liegt das vllt. an der Kontruktion der Teile bei unseren Kunden, also wenn die das Teil nicht über die Blechfunktion sondern über Lineare Austragungen ect. erstellen?


Danke im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von cosinus an!   Senden Sie eine Private Message an cosinus  Schreiben Sie einen Gästebucheintrag für cosinus

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 08. Sep. 2008 13:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Samantha 10 Unities + Antwort hilfreich

Hallo,
Versuch mal folgendes:
Lass Featureworks mal beiseite und lade die original iges- oder step-Datei.
Wähle eine ebene Fläche an, die deine Grundfläche sein soll.
Im Blech-Auswahlmenü klicks du "Biegung einfügen".Jetzt sollte dein Teil ein Blechfeature geworden sein, das du mit "Abwickeln" entfalten kannst.
Gruß
Cosimo

[Diese Nachricht wurde von cosinus am 08. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Samantha
Mitglied
tech. Zeichnerin

Sehen Sie sich das Profil von Samantha an!   Senden Sie eine Private Message an Samantha  Schreiben Sie einen Gästebucheintrag für Samantha

Beiträge: 8
Registriert: 24.10.2007

WINXP PROF SP2
SWX 2008 (Basisversion)

erstellt am: 08. Sep. 2008 13:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

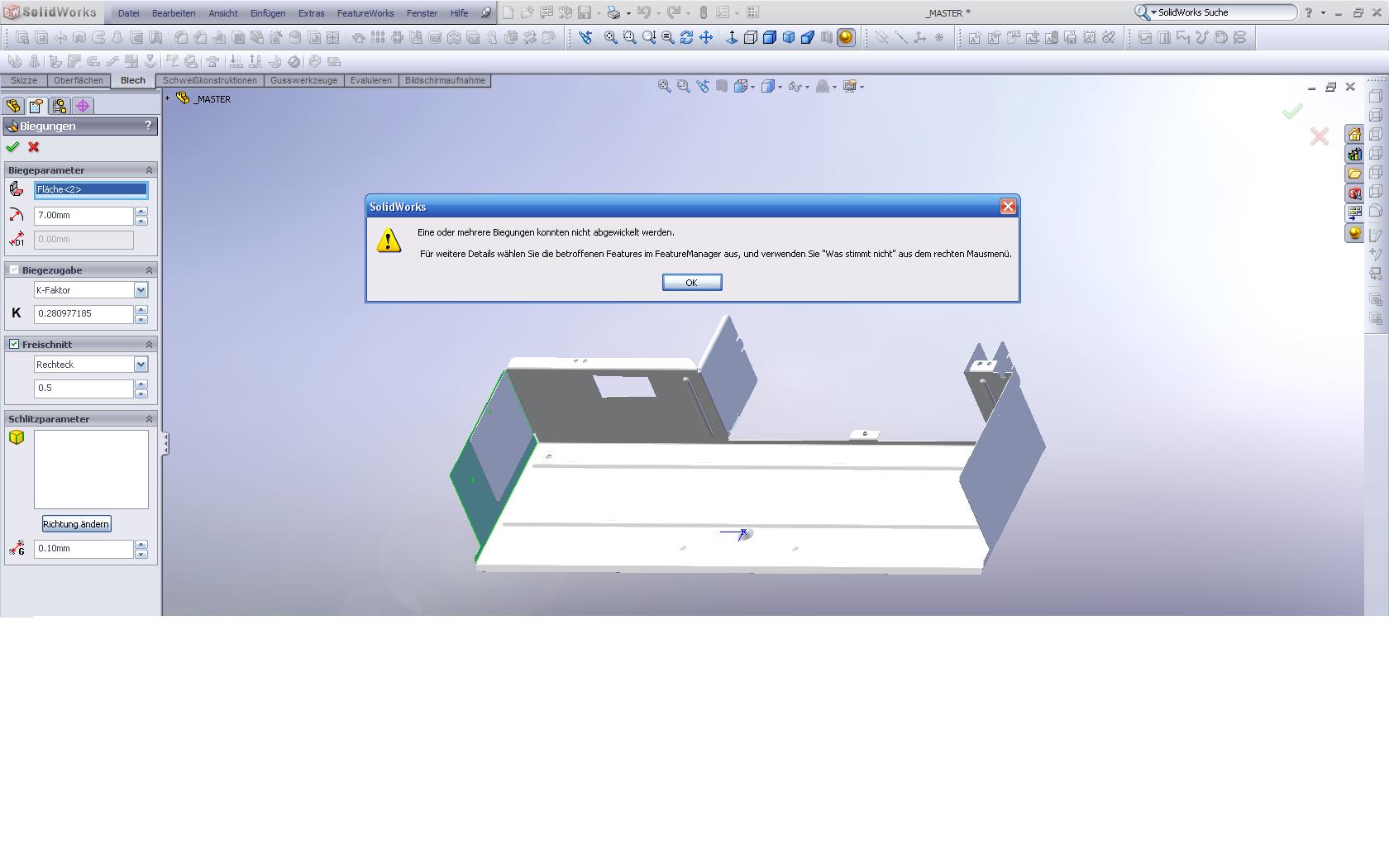

Danke für die rasche Antwort aber leider funktioniert das nicht. Da leider bei den meisten Teilen noch irgendwelche Prägungen vorhanden sind sagt Solid mir immer das eine oder mehrere Biegungen nicht abgewickelt werden können (Siehe Anhang)

[Diese Nachricht wurde von Samantha am 08. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von cosinus an!   Senden Sie eine Private Message an cosinus  Schreiben Sie einen Gästebucheintrag für cosinus

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 08. Sep. 2008 14:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Samantha 10 Unities + Antwort hilfreich

Hmm, Prägungen sollten kein Problem sein. Wandstärkeänderungen in den Radien dürfen allerdings nicht vorhanden sein. Auch Kiemenbleche o.ä. werden Probleme machen. Wenn möglich solltest du solche Flächen durch "Löschen und ausbessern" vorher entfernen.

ps. Umlaute in der Benennung von Änhängen funktionieren nicht

Gruß Cosimo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 08. Sep. 2008 15:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Samantha 10 Unities + Antwort hilfreich

Du kannst Dich auch für eine Seite entscheiden und von allen Flächen (ohne die Prägungen) eine Offsetfläche mit Abstand=0 erzeugen und diese mittels Wanddicke auftragen gleichmäßig dick machen. Das müßte sich dann abwickeln lassen.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von cosinus an!   Senden Sie eine Private Message an cosinus  Schreiben Sie einen Gästebucheintrag für cosinus

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 08. Sep. 2008 16:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Samantha 10 Unities + Antwort hilfreich




Hallo Samantha,
ich hab jetzt doch noch dein Bildchen öffnen können. Jetzt versteh ich, was du mit Prägungen meinst. Ich fürchte, solche Importteile lassen sich ohne weiteres nicht umwandeln. Ausbrüche und Laschen würden gehen, aber die Prägungen kriegt man im SWXSolidWorks auch nur mit speziellen Formwerkzeug-Features hin. Sorry, mein Latein ist am Ende.

Gruß
Cosimo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
