Thema: Flächen verschmelzen (3635 mal gelesen)
|
Willi_B
Mitglied
Konstruktion / CAD-Systembetreuung
   Beiträge: 12
Registriert: 18.05.2004 Lenovo ThinkStation S20
CPU Xeon W3550 2,80 GHz
12 GB Ram
Nvidia Quadro FX1800 768 MB
2 x Dell 2001 FP (1600x1200)
Windows 7 Professional 64 Bit
SolidWorks 2012 SP5.0
SolidWorks 2013 SP0.0
MS Office 2010
AutoCAD 2000
|
erstellt am: 28. Aug. 2008 15:43  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich bin wieder einmal am Ende meiner Weisheiten angelant.

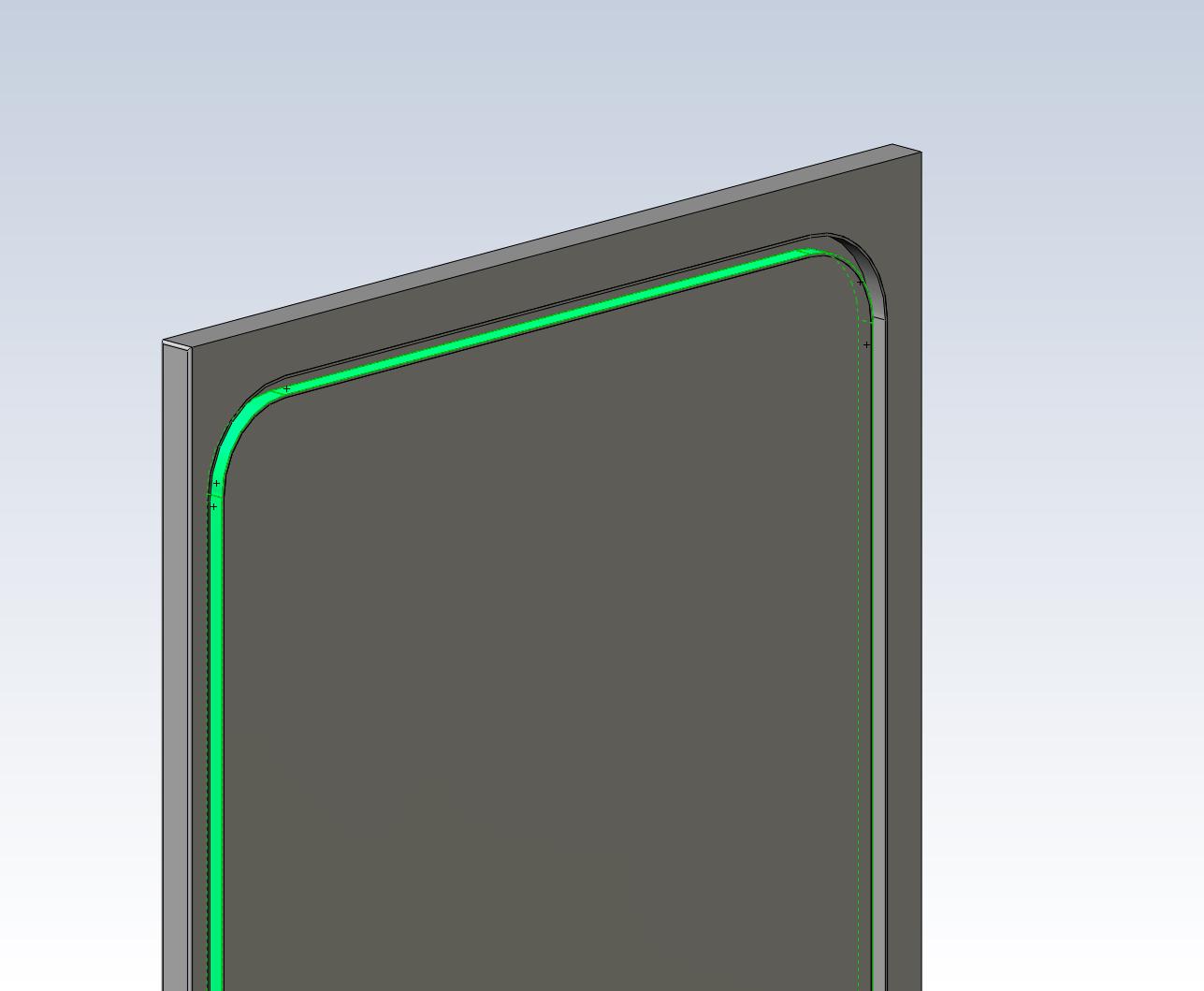

Mein Problem ist, dass ich die im Bild markierten Flächen nicht
auf eine Fläche verschmelzen kann. Vor einiger Zeit hab ich
eine solche Situation schon gelöst. Aber wie!?
Hat da jemand einen Lösungsansatz? Danke Willi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 28. Aug. 2008 15:54 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
|
Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte
Beiträge: 2125
Registriert: 09.02.2004
|
erstellt am: 28. Aug. 2008 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
Ich mutmaße mal, dass Du das für die Kinematik in der Baugruppe benötigst (Verknüpfung). Übernehme die Kante in eine Skizze, dann Spline anpassen und Oberfläche extrahieren. Die kannst Du dann wundervoll verknüpfen. ------------------
Gruß, der Teddibaer Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 28. Aug. 2008 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
|
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 28. Aug. 2008 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
Exportiere doch Deine Auswahl mal in ein extra IGS. Wenn Du das mit der Option Flächen zusammenfügen importierst, siehst Du, wieviele Flächen es sind und wo die Lücken zu suchen sind! ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Willi_B
Mitglied
Konstruktion / CAD-Systembetreuung
Beiträge: 12
Registriert: 18.05.2004 Lenovo ThinkStation S20
CPU Xeon W3550 2,80 GHz
12 GB Ram
Nvidia Quadro FX1800 768 MB
2 x Dell 2001 FP (1600x1200)
Windows 7 Professional 64 Bit
SolidWorks 2012 SP5.0
SolidWorks 2013 SP0.0
MS Office 2010
AutoCAD 2000
|
erstellt am: 28. Aug. 2008 16:02 <-- editieren / zitieren --> Unities abgeben:
|
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 28. Aug. 2008 16:13 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
|
cosinus
Mitglied
Dipl.-Ing.
Beiträge: 176
Registriert: 01.03.2005 SWX 2018 Premium SP4.0
WIN 10
|
erstellt am: 29. Aug. 2008 08:11 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
Hallo, soll in der Nut ein Rollo laufen? Ich hatte auch schon so eine Aufgabenstellung. Die Verknüpfungsgeschichte klingt ganz einfach, aber so ein Rollo hat es in sich. SWX  hat bei mir anfangs immer das ganze Rollo zuzammengefaltet. Gruß
Cosimo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Willi_B
Mitglied
Konstruktion / CAD-Systembetreuung
Beiträge: 12
Registriert: 18.05.2004 Lenovo ThinkStation S20
CPU Xeon W3550 2,80 GHz
12 GB Ram
Nvidia Quadro FX1800 768 MB
2 x Dell 2001 FP (1600x1200)
Windows 7 Professional 64 Bit
SolidWorks 2012 SP5.0
SolidWorks 2013 SP0.0
MS Office 2010
AutoCAD 2000
|
erstellt am: 29. Aug. 2008 08:29 <-- editieren / zitieren --> Unities abgeben:
|
cosinus
Mitglied
Dipl.-Ing.
Beiträge: 176
Registriert: 01.03.2005 SWX 2018 Premium SP4.0
WIN 10
|
erstellt am: 29. Aug. 2008 09:02 <-- editieren / zitieren --> Unities abgeben: Nur für Willi_B
Herzlichen Glückwunsch! Sie haben eine Verknüpfungsarie mit SWX gewonnen  Ich habe für das Problem 2 Lösungen. Die 1. ist "quick and dirty". Die 2. ist ziemlich aufwändig aber hinreichend genau. Allerdings muß ich die Lösungen erst noch mal rauskramen wenn du intersse hast. Die erste Lösung war ungefähr so: - Skizze mit der Kontur der Nut - Linien in "Zusammengesetzte Kurve" umwandeln (dadurch erhält man eine ununterbrochene Kurvenbahn) - Rolloelement mit Anfangspunkt der Kurvenbahn verknüpfen - Kurvenmuster des Rolloelements mit Option "Tangential auf Kurve" erstellen. Das Problem hierbei ist, dass der Abstand der im Muster eingetragen wird zwar auf den Geraden der Rolloteilung entspricht, in den Kurven aber dem Bogenmaß. Das Rollo wird in den Kurven also eine etwas kleinere Teilung bekommen. Gruß Cosimo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
