Autor Thema:  Gewinde in Zeichnungen (1660 mal gelesen)
Doerte
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von Doerte an!   Senden Sie eine Private Message an Doerte  Schreiben Sie einen Gästebucheintrag für Doerte

Beiträge: 34
Registriert: 07.07.2005

erstellt am: 26. Aug. 2008 14:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,
ich weiß, das ist ein leidiges Thema, nachdem ich hier die Suche bemüht habe und irgendwie nicht die Lösung für meine Problem gefunden habe.

Solidworks 2008 habe ich auf dem Rechner.
Die Gewindedarstellung interessiert nicht sonderlich, mein Problem ist, daß jetzt nur noch das Kernloch bemaßt wird und zwar mit z.b. Durchm. 8,4.
In älteren Zeichnungen erfolgt es richtig, doch seit die Perfomance angepaßt wurde (vor 2 Wochen) ist eine Einstellung erfolgt, die ich nicht finden und rückgängig machen kann.

Ich hoffe mich einigermaßen verständlich gemacht zu haben und auf daß mir jemand helfen kann

------------------
Gruß Dörte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TronX
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von TronX an!   Senden Sie eine Private Message an TronX  Schreiben Sie einen Gästebucheintrag für TronX

Beiträge: 94
Registriert: 13.03.2006

SWx 2011 SP5, WinXP SP3, Dell Precision M4400, Intel Core 2 Duo 2,5GHz, 3,5GB RAM, NVIDIA Quadro FX 770M

erstellt am: 26. Aug. 2008 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich

Also ich für meinen Teil verstehe Dich leider nicht so ganz...

1. Teil oder Zeichnung? <edit- sorry, Zeichnung - hast Du ja geaschrieben...  >

2. automatische Bemaßung oder von Hand?

3. Ein Screenshot wäre hilfreich.

4. Was genau meinst du mit "Performance angepasst"?

[Diese Nachricht wurde von TronX am 26. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doerte
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von Doerte an!   Senden Sie eine Private Message an Doerte  Schreiben Sie einen Gästebucheintrag für Doerte

Beiträge: 34
Registriert: 07.07.2005

erstellt am: 26. Aug. 2008 15:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Ok, ich versuchs....

Also, die Performance angepaßt, damit man ich folgendes, daß Einstellungen, die die Rechnerleistung unnötig hochschraubt wie schattierte Darstellungen unterdrückt bzw. abgestellt wurde. Was im Einzelnen gemacht wurde, weiß ich nicht, ich kriege den EDV-Menschen zur Zeit auch nicht zu fassen wegen Urlaub.

Die Bemaßung erfolgt von Hand, weil es sich meistens um Baugruppen handelt, in denen nachträglich ein Gewinde gefordert ist und die autom. Bemaßung nun mal gnadenlos alles bemaßt

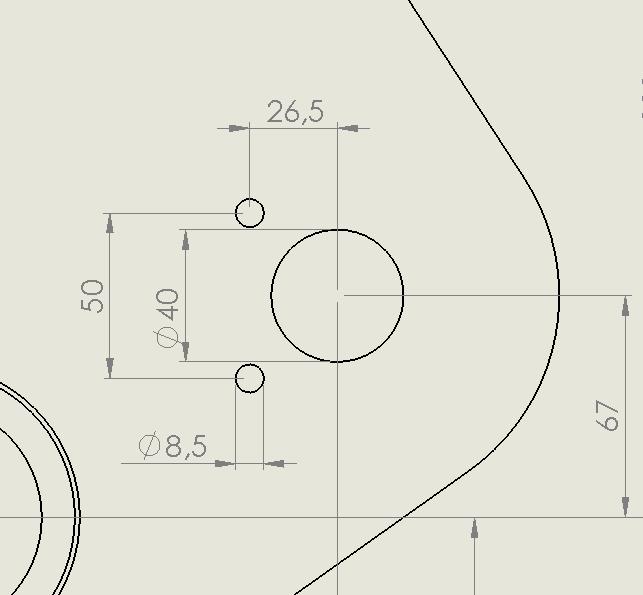

Ich hoffe, das ist klarer geworden, übrigens die 2 kleinen Bohrungen mit 8,5 sollten eigentlich M10 sein

------------------
Gruß Dörte

[Diese Nachricht wurde von Doerte am 26. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 26. Aug. 2008 15:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich




Servus Dörte,
kann mit deinen Performancesteigerungsmaßnahmen leider nix anfangen, und Maße holen wir aus dem Modell immer mit "Modellelemente übernehmen",
aber zu deinen Gewinden kann ich evtl was sagen:
Hast du im Bohrungsassi vielleicht das ->

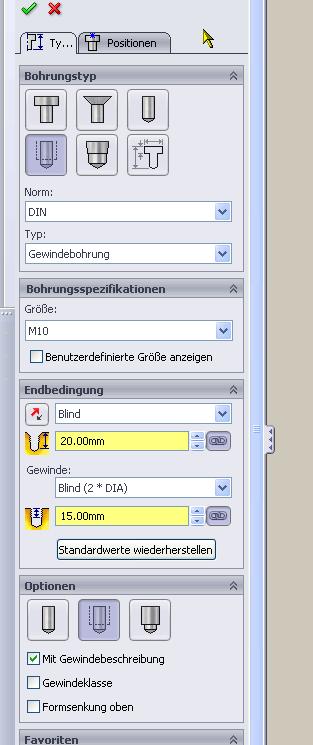

markiert? Versuch mal die Einstellung in der Mitte.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doerte
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von Doerte an!   Senden Sie eine Private Message an Doerte  Schreiben Sie einen Gästebucheintrag für Doerte

Beiträge: 34
Registriert: 07.07.2005

erstellt am: 26. Aug. 2008 15:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Ja, die Einstellung war "aktiv", das habe ich gleich nachgeschaut als ich bemerkte, daß nur das Kernloch bemaßt ist

------------------
Gruß Dörte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TronX
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von TronX an!   Senden Sie eine Private Message an TronX  Schreiben Sie einen Gästebucheintrag für TronX

Beiträge: 94
Registriert: 13.03.2006

SWx 2011 SP5, WinXP SP3, Dell Precision M4400, Intel Core 2 Duo 2,5GHz, 3,5GB RAM, NVIDIA Quadro FX 770M

erstellt am: 26. Aug. 2008 16:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich




Hallo nochmal,

so ist es doch gleich viel verständlicher...

Ich würde spontan eher auf die "Modellelemente übernehmen"-Lösung tippen. Bei uns ist es auch standardmäßig so, dass Gewindedarstellungen in Baugruppen nicht (immer) von selbst erscheinen. Also klicke man auf: Einfügen => Modellelemente und passe am besten die Einstellungen gemäß dem angefügten Screenshot an.

Bei Einzelteilen kann es auch passieren, dann einfach in den Einstellungen der Ansicht "Gewindedarstellung => hohe Qualität" auswählen. Sollte der Haken bereits gesetzt sein, kann es auch helfen, einmal den Haken zu entfernen und wieder zu setzen.

Und: Ja, es ist ein leidiges Thema.        Ich wünschte, Solid würde sich dessen mal annehmen...

Gruß,

Hendrik

<EDIT: Scrennshot vergessen...>

<EDIT: Scrennshot angepasst...>

[Diese Nachricht wurde von TronX am 27. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von T.C. an!   Senden Sie eine Private Message an T.C.  Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 26. Aug. 2008 18:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich

Hallo,
im FM eventuell mal RMT auf "Beschriftung" unter Details nachsehen,
ob da alles angehakt ist. Dann wäre noch die Option, dass links,
bei angewählter Ansicht, hohe oder Entwurfsqualität eingestellt
ist.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doerte
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von Doerte an!   Senden Sie eine Private Message an Doerte  Schreiben Sie einen Gästebucheintrag für Doerte

Beiträge: 34
Registriert: 07.07.2005

erstellt am: 27. Aug. 2008 07:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke Hendrik, das war ein guter Tipp, auch wenn ich die Bemaßung nun wieder aufbauen muß.

@Thorsten
was meinst du bitte mit FM?

------------------
Gruß Dörte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pi-design
Mitglied
Design Engineer


Sehen Sie sich das Profil von pi-design an!   Senden Sie eine Private Message an pi-design  Schreiben Sie einen Gästebucheintrag für pi-design

Beiträge: 950
Registriert: 09.08.2002

WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer

erstellt am: 27. Aug. 2008 07:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich

FM = Feature Manager

------------------
Gruß Pille

ACD Gruppe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doerte
Mitglied
Technische Zeichnerin


Sehen Sie sich das Profil von Doerte an!   Senden Sie eine Private Message an Doerte  Schreiben Sie einen Gästebucheintrag für Doerte

Beiträge: 34
Registriert: 07.07.2005

erstellt am: 27. Aug. 2008 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Bis auf schattierte Gewindedarstellung war alles angehakt

------------------
Gruß Dörte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TronX
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von TronX an!   Senden Sie eine Private Message an TronX  Schreiben Sie einen Gästebucheintrag für TronX

Beiträge: 94
Registriert: 13.03.2006

SWx 2011 SP5, WinXP SP3, Dell Precision M4400, Intel Core 2 Duo 2,5GHz, 3,5GB RAM, NVIDIA Quadro FX 770M

erstellt am: 27. Aug. 2008 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Doerte 10 Unities + Antwort hilfreich





Zitat:
Original erstellt von Doerte:
...das war ein guter Tipp, auch wenn ich die Bemaßung nun wieder aufbauen muß.

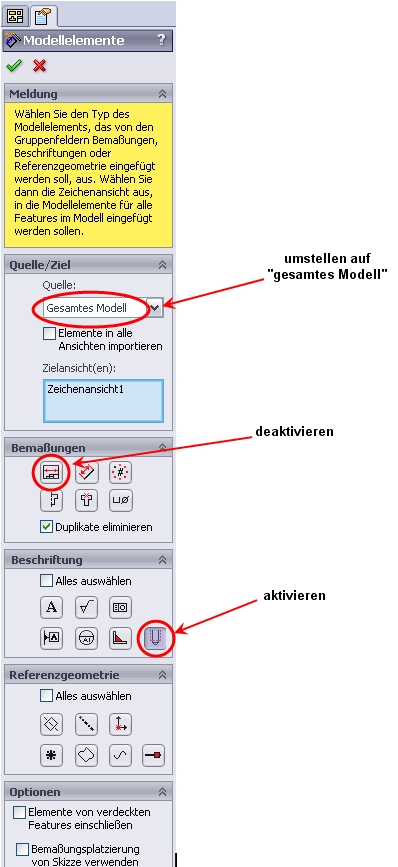

Ich hoffe, ich verstehe das richtig- aber: Warum neu aufbauen? Wenn die Einstellungen so sind, wie im Screenshot, sollten anschließend nur die Gewindedarstellungen erscheinen- sonst nichts. Dann würde es reichen, wenn Du die alten Maße vom Kernloch löschst und die Gewinde neu bemaßt. (Insofern kommmst Du um einen minimalen Aufwand nicht herum.)

Sollten aber plötzlich haufenweise Maße in der Ansicht erscheinen, war vermutlich der erste Button im Dialogfeld "gedrückt". Der ist standardmäßig aktiviert, muss also jedes mal deaktiviert werden.

Grüß

Hendrik

Edit: Habe den Screenshot mal um Kommentare ergänzt...

[Diese Nachricht wurde von TronX am 27. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
