  SolidWorks
  schrägen Schnitt ausrichten

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS
Autor Thema:  schrägen Schnitt ausrichten (3414 mal gelesen)
locol1011
Mitglied
Konstrukteur


Sehen Sie sich das Profil von locol1011 an!   Senden Sie eine Private Message an locol1011  Schreiben Sie einen Gästebucheintrag für locol1011

Beiträge: 427
Registriert: 12.07.2006

Win 10, SWX 2018-64 SP5.0
HP Workstation XW6600
64GB RAM
3D-SpaceExplorer

erstellt am: 26. Aug. 2008 13:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,
ich habe einen schrägen Schnitt (siehe Bild-Bsp.)
Wie bekomme ich die Schnittansicht eindeutig waage- bzw. senkrecht ausgerichtet?
Mit Drehen hab ich schon versucht. Der will nen Winkel. Der Winkel der Ableitung ist aber unbekannt bzw. mit etlichen Nachkommastellen.
Hab auch schon versucht mit einer linie längs durch und dann vertikal,
aber dann gibts überdefiniert...
MfG Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007


Sehen Sie sich das Profil von Christian Kolnhofer an!   Senden Sie eine Private Message an Christian Kolnhofer  Schreiben Sie einen Gästebucheintrag für Christian Kolnhofer

Beiträge: 340
Registriert: 06.06.2005

SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise

erstellt am: 26. Aug. 2008 13:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für locol1011 10 Unities + Antwort hilfreich
Kante in der Schnittansicht anklicken die zB horizontal sein soll --> Extras, Zeichenansicht ausrichten --> horizontale Kante.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

locol1011
Mitglied
Konstrukteur


Sehen Sie sich das Profil von locol1011 an!   Senden Sie eine Private Message an locol1011  Schreiben Sie einen Gästebucheintrag für locol1011

Beiträge: 427
Registriert: 12.07.2006

Win 10, SWX 2018-64 SP5.0
HP Workstation XW6600
64GB RAM
3D-SpaceExplorer

erstellt am: 26. Aug. 2008 14:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
...den Menupunkt hab ich nicht...kann das bei 2008 anders sein?
MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 26. Aug. 2008 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für locol1011 10 Unities + Antwort hilfreich
Hallo Alex,
Du kannst auch RMT Bearbeitet Skizze nehmen und dann die Linie und die Kante mit Strg-Taste auswählen und die Beziehung Parallel hinzufügen...

HTH,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 26. Aug. 2008 14:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für locol1011 10 Unities + Antwort hilfreich
Der Menüpunkt ist auch unter SW2008 exakt da, wenn eine Zeichnung Dein aktives Dokument ist.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

locol1011
Mitglied
Konstrukteur


Sehen Sie sich das Profil von locol1011 an!   Senden Sie eine Private Message an locol1011  Schreiben Sie einen Gästebucheintrag für locol1011

Beiträge: 427
Registriert: 12.07.2006

Win 10, SWX 2018-64 SP5.0
HP Workstation XW6600
64GB RAM
3D-SpaceExplorer

erstellt am: 26. Aug. 2008 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Sorry, komm nicht mehr mit.

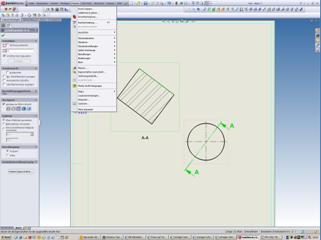

Welcher menupunkt soll denn da sein? Siehe Anhang
Und wenn RMT, dann auf was?
Verzweifelte Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007


Sehen Sie sich das Profil von Christian Kolnhofer an!   Senden Sie eine Private Message an Christian Kolnhofer  Schreiben Sie einen Gästebucheintrag für Christian Kolnhofer

Beiträge: 340
Registriert: 06.06.2005

SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise

erstellt am: 26. Aug. 2008 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für locol1011 10 Unities + Antwort hilfreich
Lupe auspack!

Klick mal in dem Menü ganz unten auf "Menü anpassen".

Gruß
Christian

[Diese Nachricht wurde von Christian Kolnhofer am 28. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

locol1011
Mitglied
Konstrukteur


Sehen Sie sich das Profil von locol1011 an!   Senden Sie eine Private Message an locol1011  Schreiben Sie einen Gästebucheintrag für locol1011

Beiträge: 427
Registriert: 12.07.2006

Win 10, SWX 2018-64 SP5.0
HP Workstation XW6600
64GB RAM
3D-SpaceExplorer

erstellt am: 26. Aug. 2008 15:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Supaaaaa!!! Das gibt volle Punktzahl.
Mensch, den Penupunkt kannte ich noch nicht.
Gruß, Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

locol1011
Mitglied
Konstrukteur


Sehen Sie sich das Profil von locol1011 an!   Senden Sie eine Private Message an locol1011  Schreiben Sie einen Gästebucheintrag für locol1011

Beiträge: 427
Registriert: 12.07.2006

Win 10, SWX 2018-64 SP5.0
HP Workstation XW6600
64GB RAM
3D-SpaceExplorer

erstellt am: 28. Aug. 2008 13:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

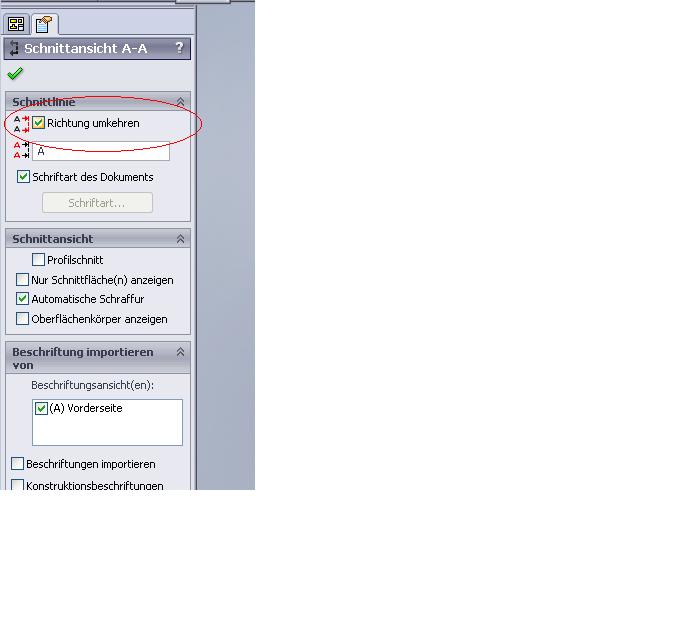

da war noch was...die Ansicht richtet sich zwar schön aus, aber leider zur falschen Seite. Ich brauch die Ausrichtung um 180 Grad gedreht. SWXSolidWorks richtet die Ansicht wohl nach gut dünken aus!? Mit "Drehen" zerschieß ich mir wieder die vertikale Ausrichtung
