Thema: Blech mit Formwerkzeug stanzen (3956 mal gelesen)
|
saed
Mitglied
Student
   Beiträge: 24
Registriert: 21.04.2008 SWX07
|
erstellt am: 16. Aug. 2008 15:14  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, ich möchte gerne ein Blechteil mit einer Form wie im Bild prägen/stanzen.
Die Form besteht aus mehreren Rundrippen und soll 5mm in das Blech eingedrückt werden. Mit dem Tool "forming tools" hab ich bereits erste Versuche probiert jedoch auf keine Lösung getroffen. Ich hab versucht das Beispiel "single rip" unter Konstruktionsbib./design libary/forming tools/ribs
in Reihe zu legen um die Gesamtform zu erstellen -> Fehlermeldung: Formstücke schneiden sich.
Kann mir da jemand weiterhelfen?  MfG
saed36 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|

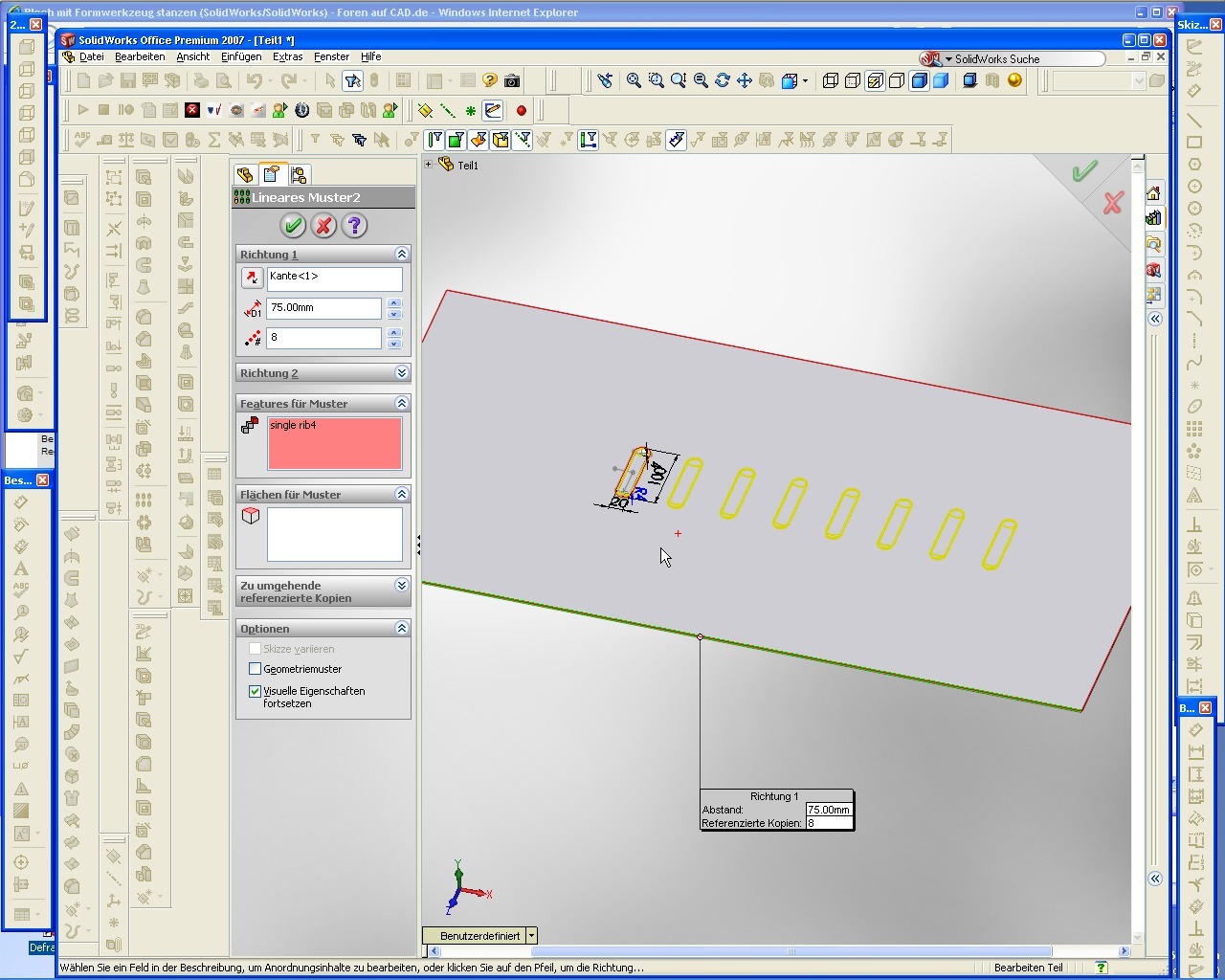

erstellt am: 16. Aug. 2008 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für saed
|
saed
Mitglied
Student
Beiträge: 24
Registriert: 21.04.2008 SWX07
|
erstellt am: 16. Aug. 2008 17:04 <-- editieren / zitieren --> Unities abgeben:
Hi myca,  Danke für deine schnelle Antwort. Das parallele Muster ist nicht das Problem.
Wie kann ich die langen Formungen erstellen? Die Länge vom "single rib" lässt sich in der Skizze nicht mehr verändern, nur in der Formstück eigenen Zeichnung.

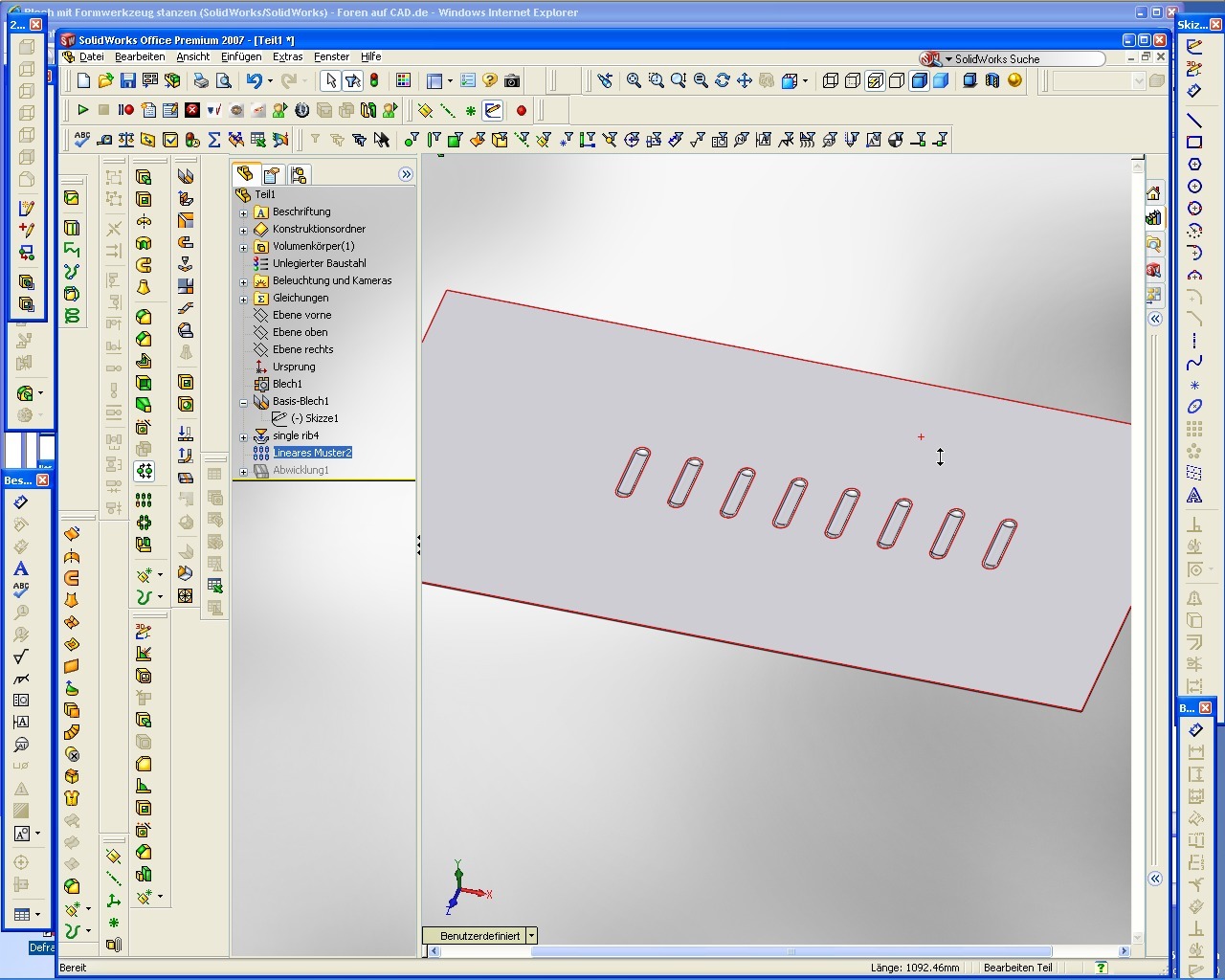

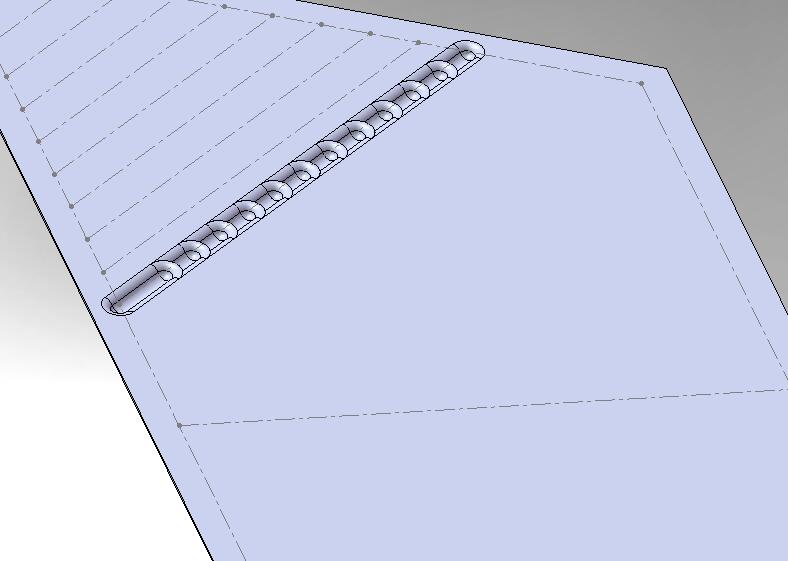

Eigentlich wollte ich die "single ribs" an der äußeren Kante positionieren und dann die Länge anpassen. Funktioniert anscheinend so nicht. Wenn ich ein lineares Muster längst erstelle ensteht keine Rinne. (s. Bild) MgG
saed Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 16. Aug. 2008 20:00 <-- editieren / zitieren --> Unities abgeben: Nur für saed
 Hi saed36, Zitat:
Die Länge vom "single rib" lässt sich in der Skizze nicht mehr verändern
ne, so ist es nicht - Doppelklick auf "RIB" und die Maße kommen...

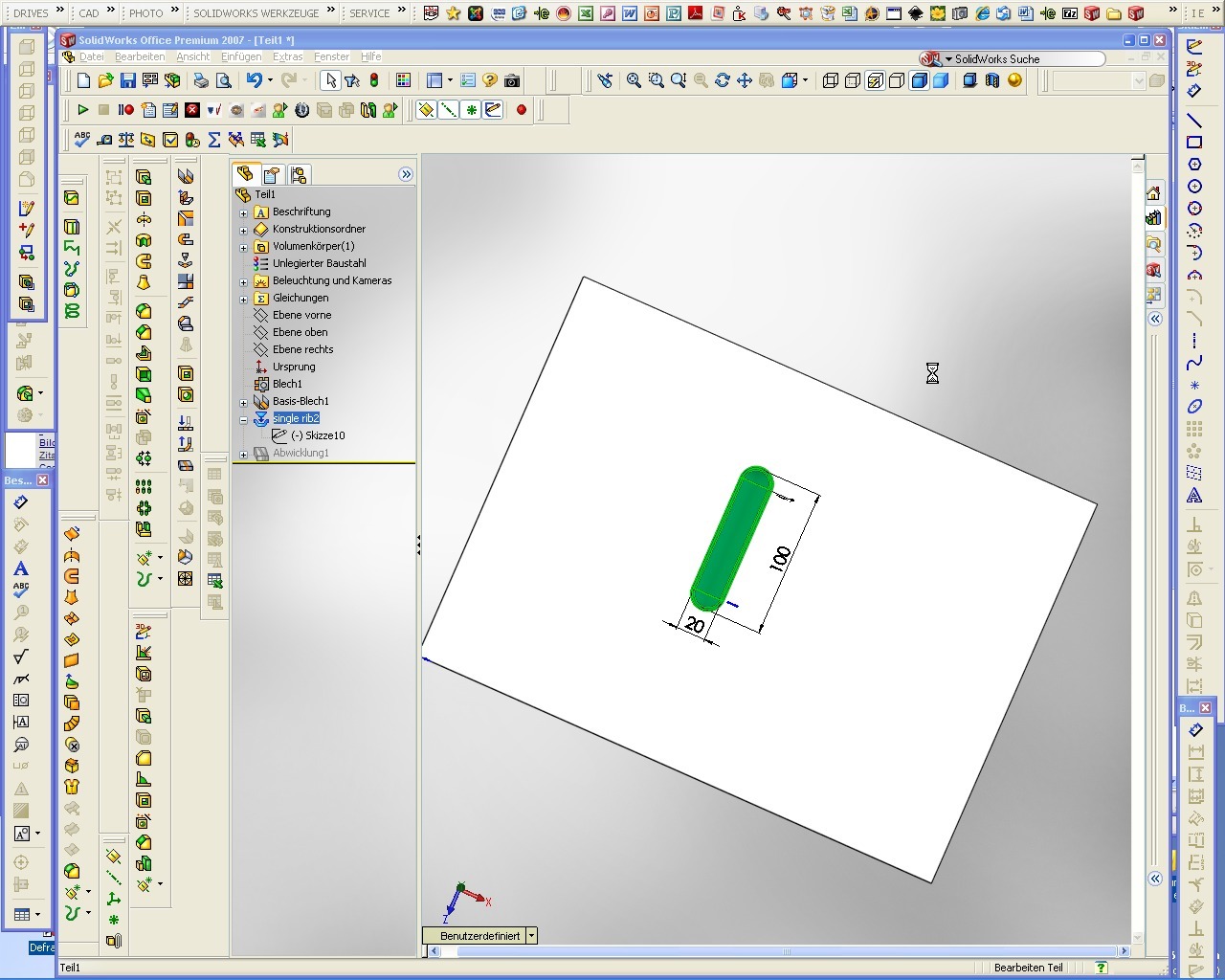

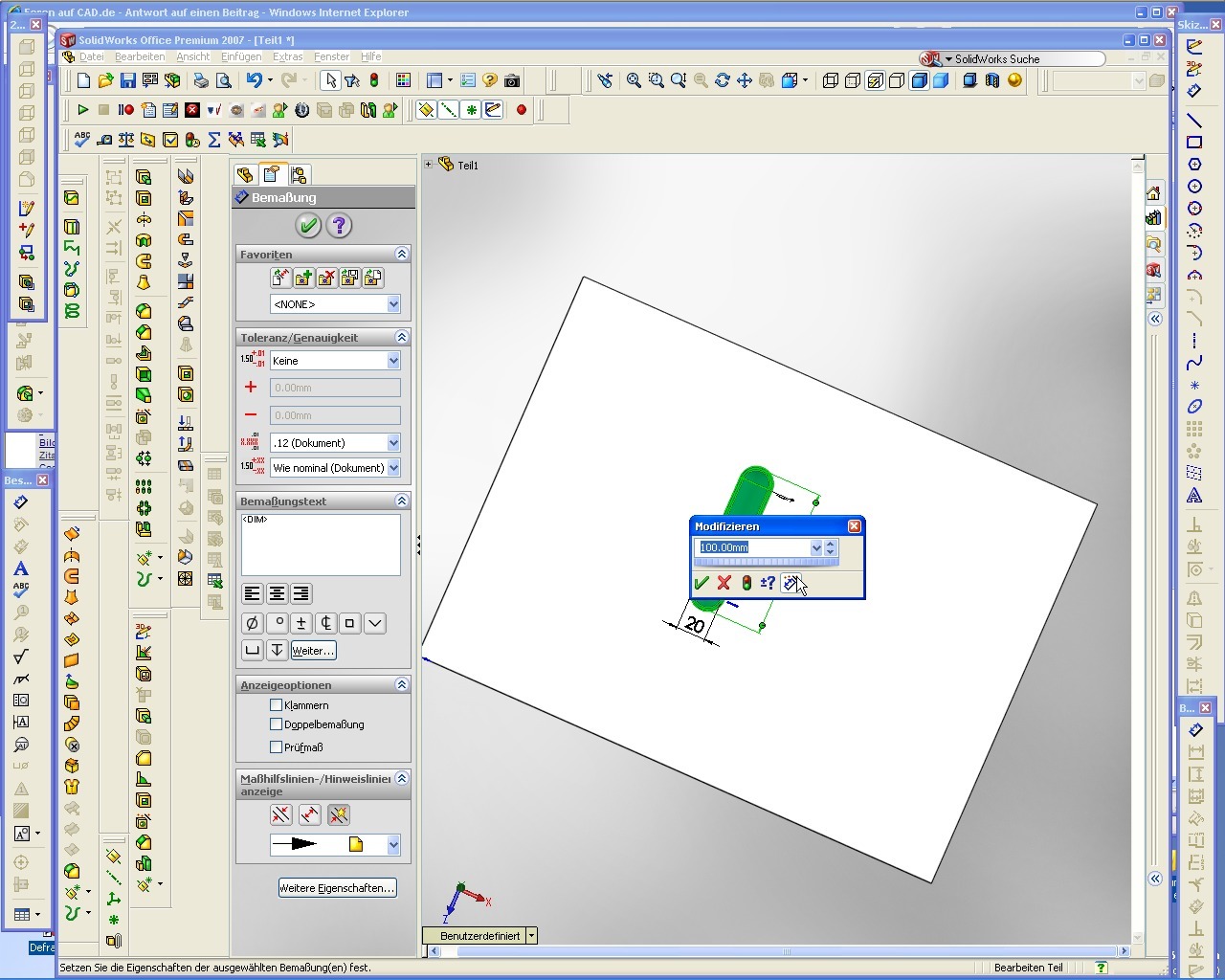

Doppelklick auf das Maß und los gehts... Allerdings - nimm die angehängte Datei dazu - ist ein wennig modiffiziert. Öffne die und schaue es Dir an - den Aufbau meine ich. G. thomas ------------------
 [Diese Nachricht wurde von myca am 16. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
