Hallo.

Ich habe eine Dichtung und müßte diese als Vorlage zum Fräsen einer Distanz nutzen.
Ich habe die Dichtung eingescannt und wollte diese im SW als vorlage für meine Skizze nutzen. Als PDF habe ich das auch schon geschaft aber leider war die Skizze dann nicht im Maßstab. Ich wollte sie Skalieren, das hat aber leider die ganze Skizze verzerrt. Kann mir einer sagen, wie man das richtig macht ?

Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von ThoMay an!   Senden Sie eine Private Message an ThoMay  Schreiben Sie einen Gästebucheintrag für ThoMay

Beiträge: 5260
Registriert: 15.04.2007

SWX 2019
Windows 10 x64

erstellt am: 13. Aug. 2008 22:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geschwilch 10 Unities + Antwort hilfreich

Hallo und einen schönen Abend geschwilch.

Du kannst nicht Apfel und Trauben mischen.

Also meine: ein nicht vektorisierte Graphik (Scan) mit einer Vektorgraphik (Skizze)
in Abhängigkeit bringen.

Evtl. kannst du wie folgt vorgehen:
Skizze in ein Zeichnenprogramm (z. B. Corel) laden.
Hier Linien zeichnen.
Das ganze als DXF abspeichern.
In SWXSolidWorks aufrufen.

Gruß
ThoMay

------------------
Schaut mal nach im Bereich Wissenstransfer.
Neues Forum: Schweißen, Löten, Kleben

Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 13. Aug. 2008 22:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

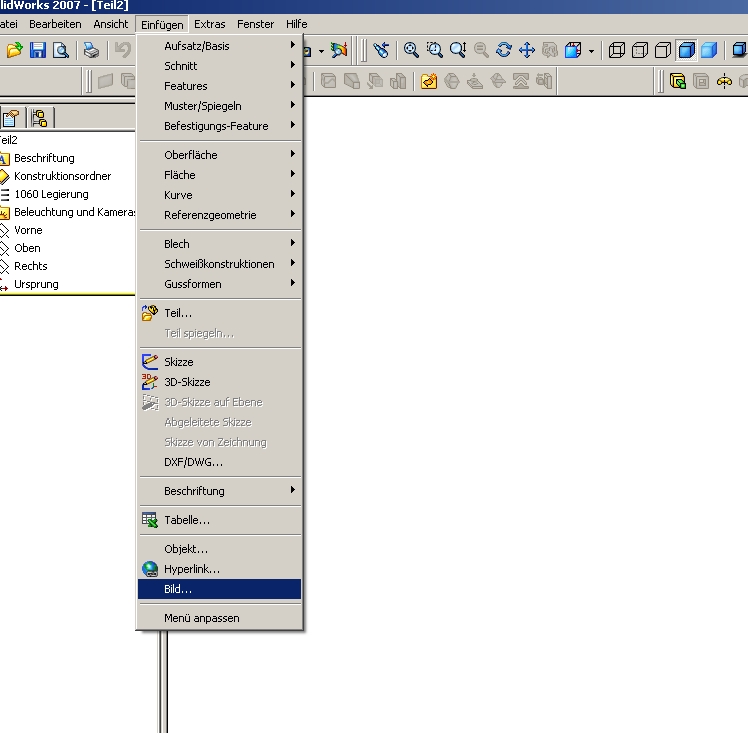

Wie wär's mit Einfügen/Bild/ im noch leeren Teil; dann Skizze öffnen und die Kontur nachzeichnen? Bei mir geht das allerdings nur mit .tifs

Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007


Sehen Sie sich das Profil von Christian Kolnhofer an!   Senden Sie eine Private Message an Christian Kolnhofer  Schreiben Sie einen Gästebucheintrag für Christian Kolnhofer

Beiträge: 340
Registriert: 06.06.2005

SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise

erstellt am: 14. Aug. 2008 07:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geschwilch 10 Unities + Antwort hilfreich

Morgen!
Das wird doch nix genaues.
Ich kenn zwar jetzt deine Dichtung nicht, aber ich würde sie halt einfach in SWXSolidWorks nachzeichnen. Mit der Dichtung als Modell hast du dann beim erstellen der Distanz viel mehr Möglichkeiten.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

geschwilch
Mitglied
Industriemechaniker


Sehen Sie sich das Profil von geschwilch an!   Senden Sie eine Private Message an geschwilch  Schreiben Sie einen Gästebucheintrag für geschwilch

Beiträge: 30
Registriert: 14.07.2005

SW 2016 SP3.0

erstellt am: 14. Aug. 2008 07:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo.

Leider kann ich es als tif nicht im SW öffnen. Falsches Format bekomme ich als Fehlermeldung. Stimmt der Maßstab dann auch ?

Merci dir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 14. Aug. 2008 09:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geschwilch 10 Unities + Antwort hilfreich

Hallo Gschwilch,

Du kannst das TIF als "Skizenbild" einfügen. Dann musst Du allerdings das Bild noch nachjustieren bezüglich seiner richtigen Größe.

Ich hache das gewöhnlich so:
1. Bild scannen
2. Bild in der Bildbearbeitung so beschneiden, dass das Motiv (hier Deine Dichtung) in Breite und Höhe, den Bildrand berührt. (diese Abmessungen kannst Du am gescannten Objekt nachmessen!)
3. Die Bilddatei über "Skizzenbild" in eine SWXSolidWorks-Skizze einfügen.
4. Das Skizzenbild in Breite und Höhe so einstellen, dass es mit den gemessenen Werten übereinstimmt.
5. Neue Konturen in neuer Skizze anlegen.

Viele Grüße
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
