  SolidWorks
  Bahn konstruieren mit 27Grad schräge

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

InnovateNext 26. in Dortmund, eine Veranstaltung am 28.10.2025
Autor Thema:  Bahn konstruieren mit 27Grad schräge (653 mal gelesen)
UPler
Mitglied
CNC Fräser

Sehen Sie sich das Profil von UPler an!   Senden Sie eine Private Message an UPler  Schreiben Sie einen Gästebucheintrag für UPler

Beiträge: 3
Registriert: 04.08.2008

 erstellt am: 05. Aug. 2008 22:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


schrägeBohrung.rar

Hallo,

Ich habe eine Frage:

wie kann ich die Ellipsenbahn, die der rote Mittelpunkt des schrägen Stifts beschreibt
(der Stift/Fräser ist tangential an der Scheibe in Berührung)in eine Skizze bringen ?

Das Ganze soll auf einer Fräsmaschine mit geschwenkter B-Achse eine Bohrung 53.3mm ergeben.

Ich würde mich über ein paar Tipps freuen.

mfg UPler

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 06. Aug. 2008 00:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für UPler 10 Unities + Antwort hilfreich


Hi UPler,

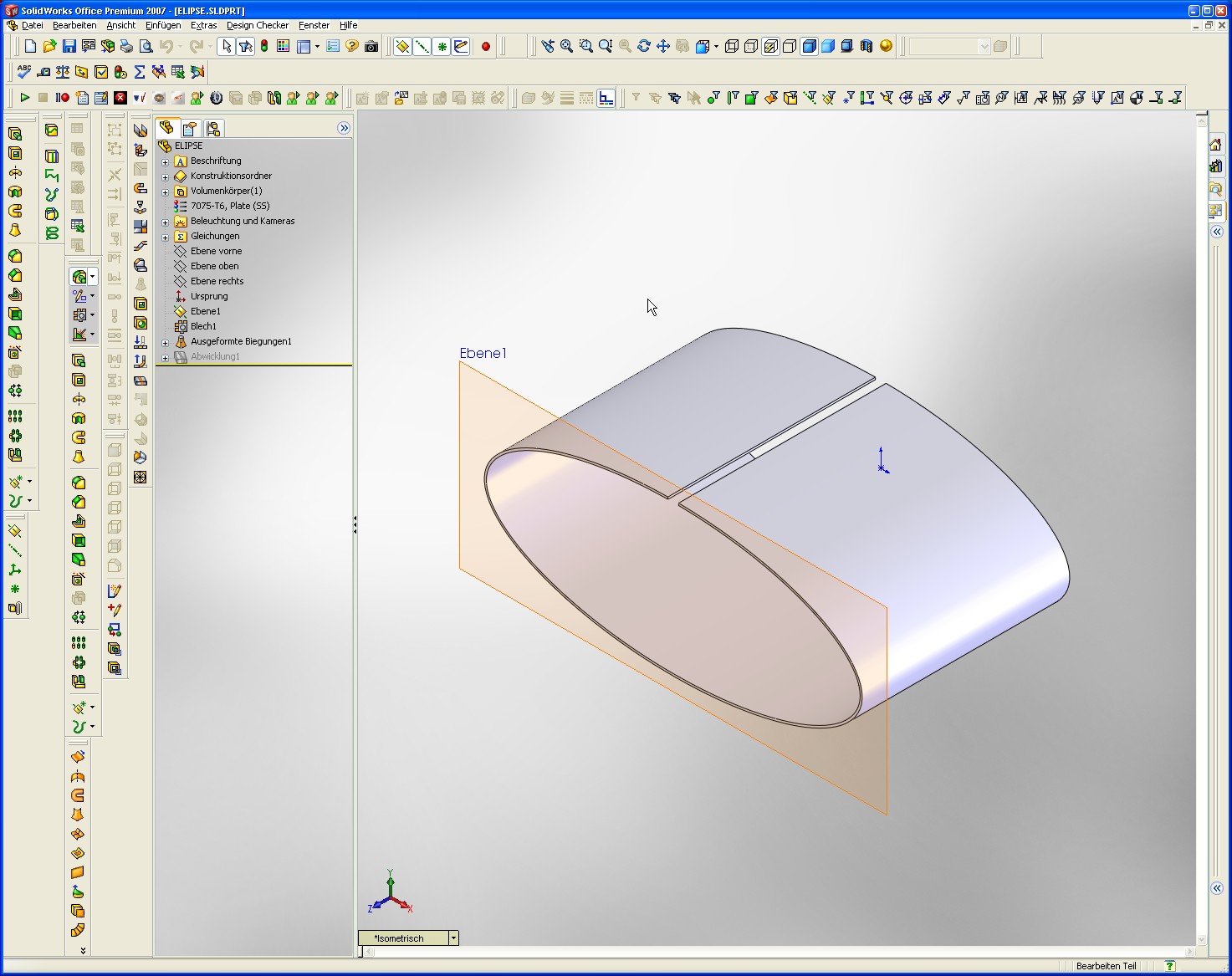

die eliptische Schnittfläche anklicken, neue Skizze, Punkt erzeugen, Beziehungen Punkt Kante (Elipse) = Konzentrisch. Somit hast Du den Punkt, der die Mitte von der Elipse beschreibt (mit ihr verankert ist).
