Hallo,

ich stehe irgendwie auf dem Schlauch:

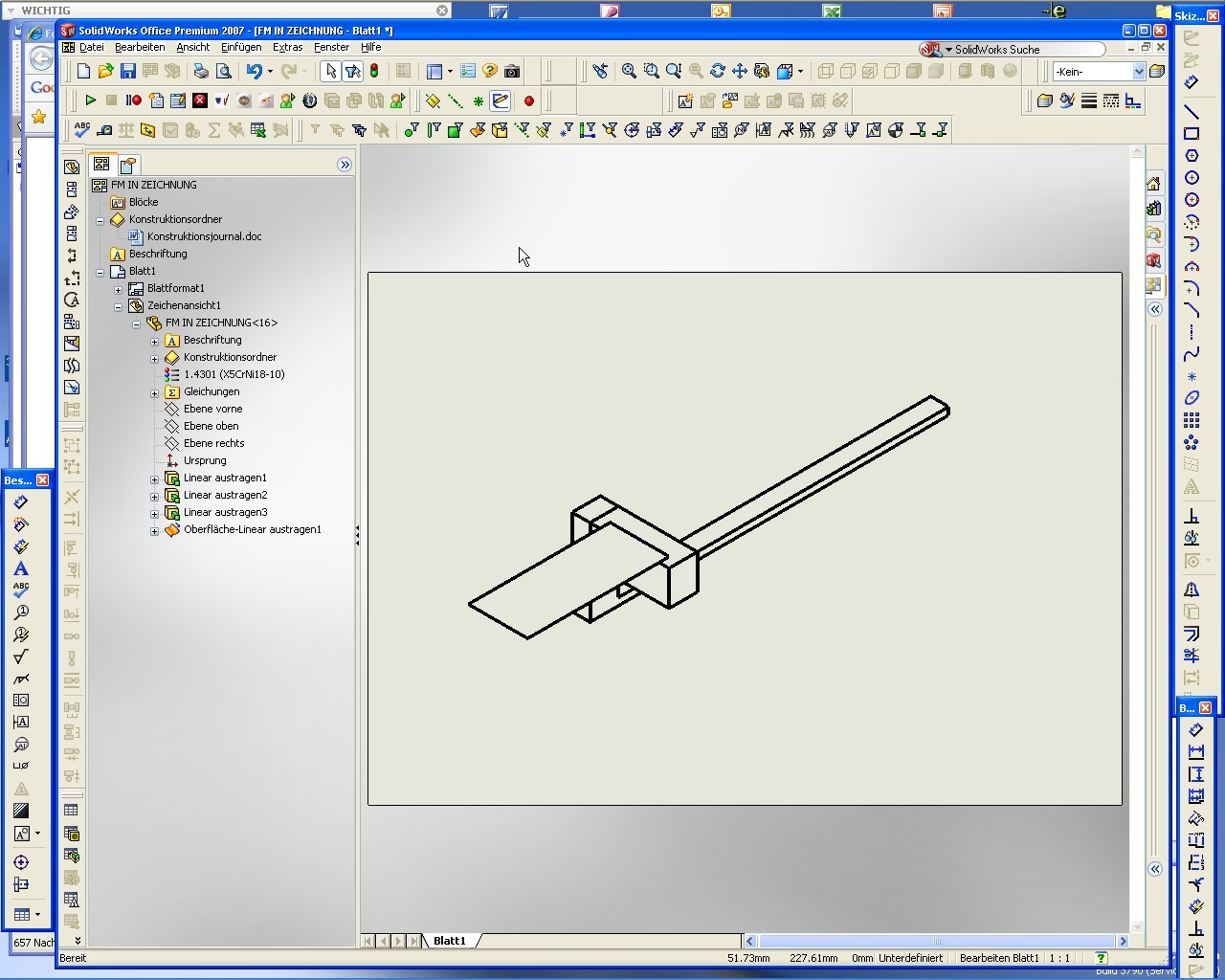

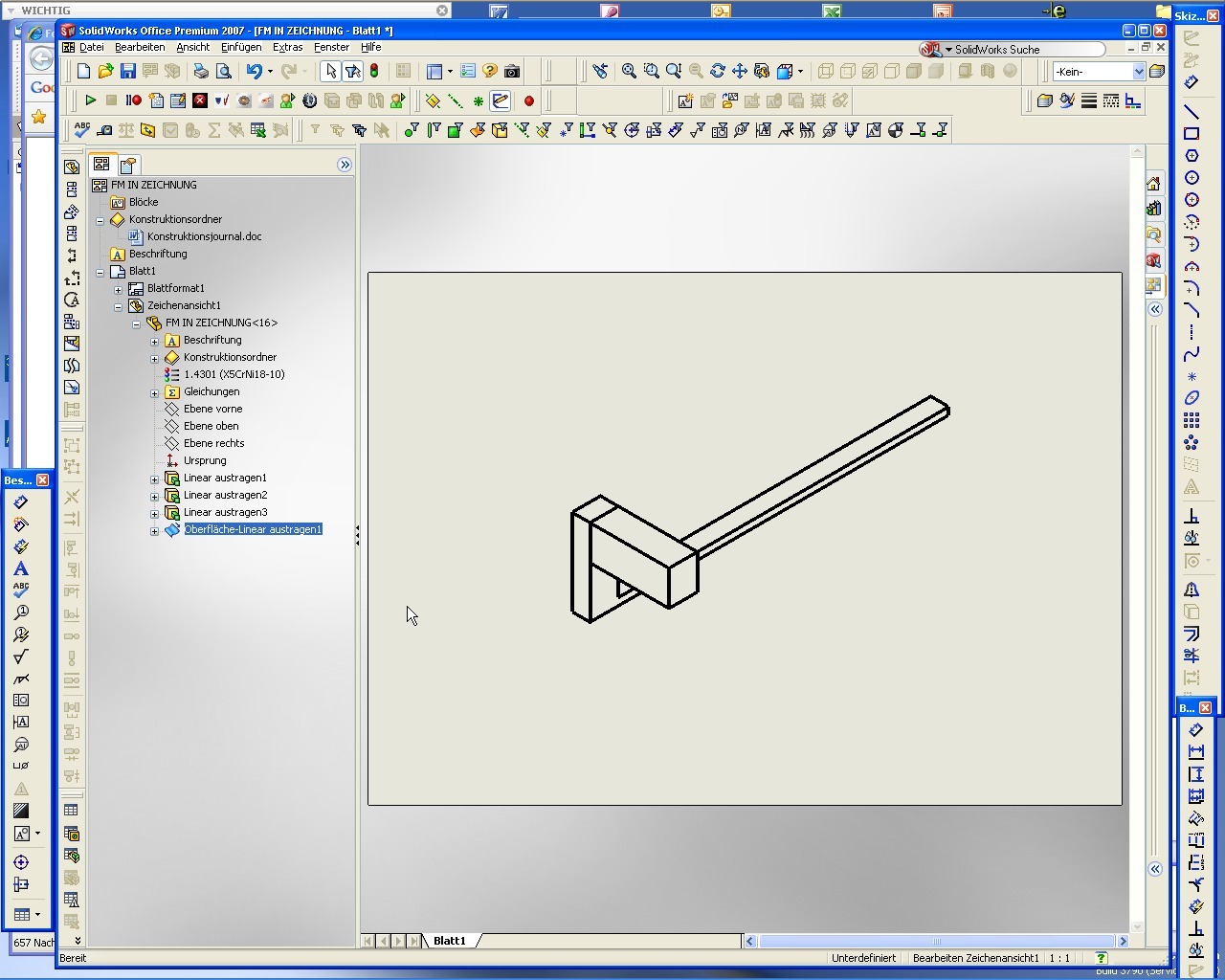

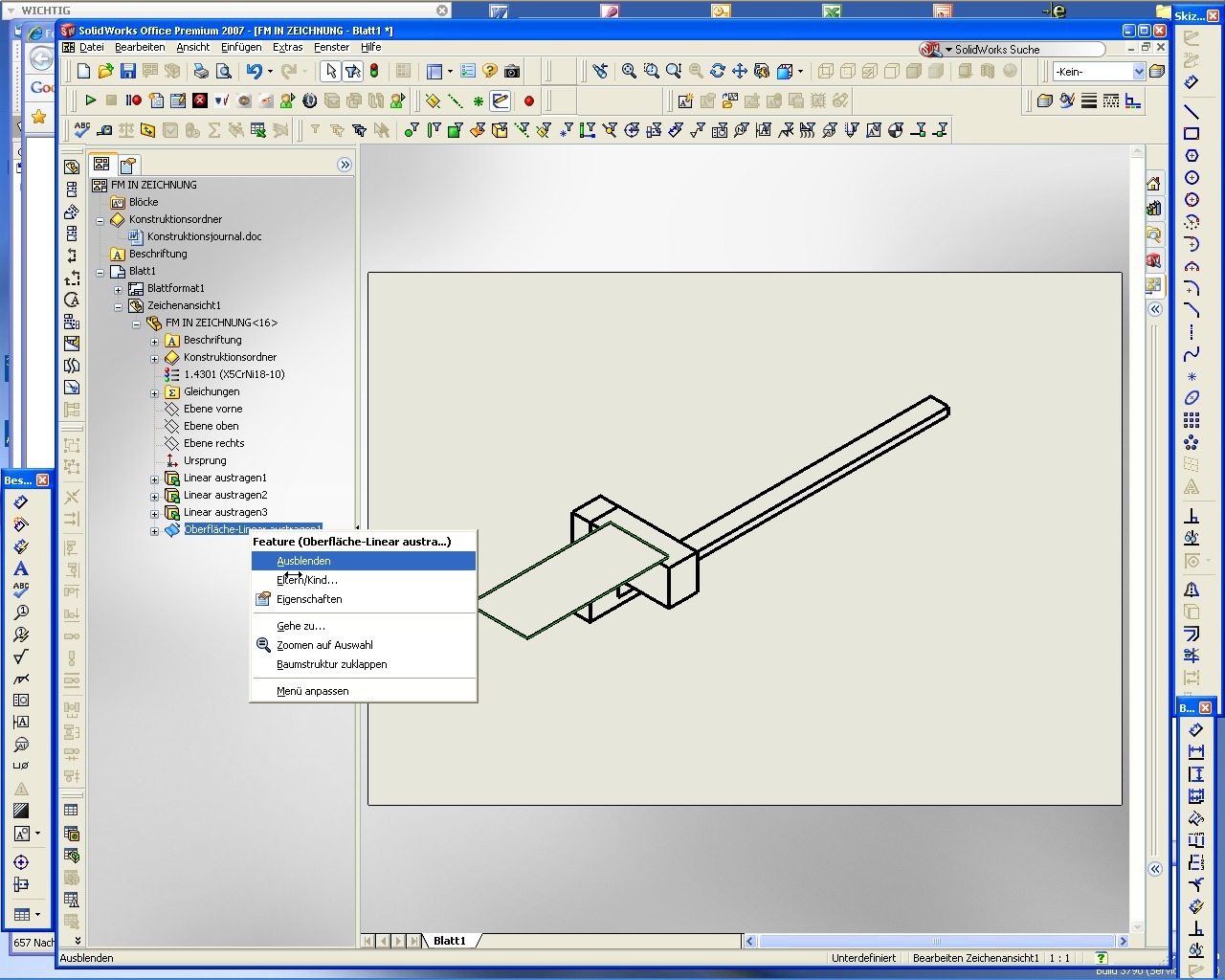

Wie kann eine ausgetragene Oberfläche eines Tils in einer Zeichnungsansicht ein- bzw. ausblenden.
Für beides finde ich keine Möglichkeit!

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 17. Jul. 2008 13:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für weinel

Hi weinel,

Du kannst es in der Zeichnung im Featuremanager machen (aufklappen). Beinflust aber ja auch das Teil.
Also eine Konfiguration erstellen...

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weinel
Mitglied

Beiträge: 464
Registriert: 04.09.2002

erstellt am: 17. Jul. 2008 14:32

<-- editieren / zitieren -->

Unities abgeben:

Hallo Thomas,

ich habe das versucht, aber da geht nichts.

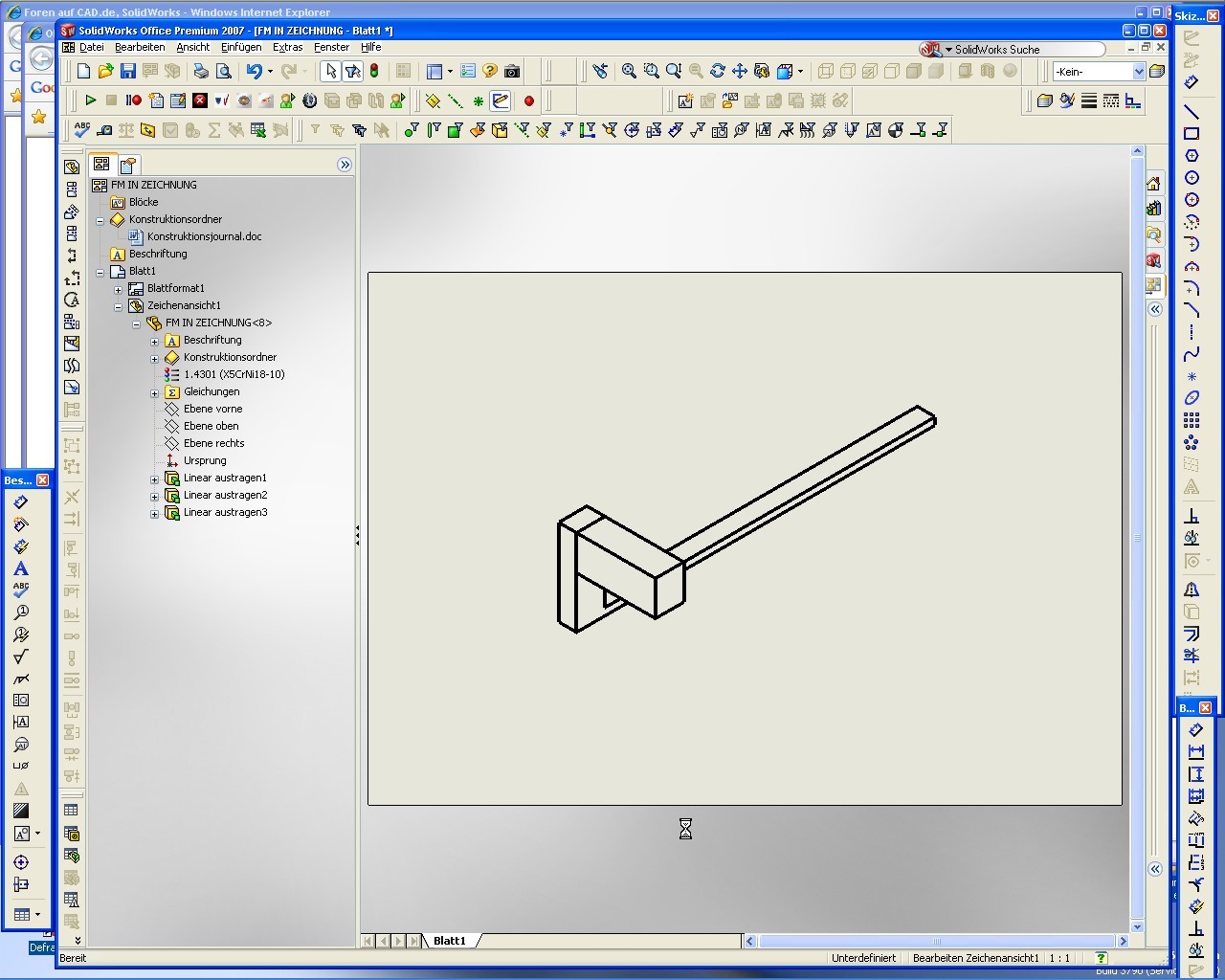

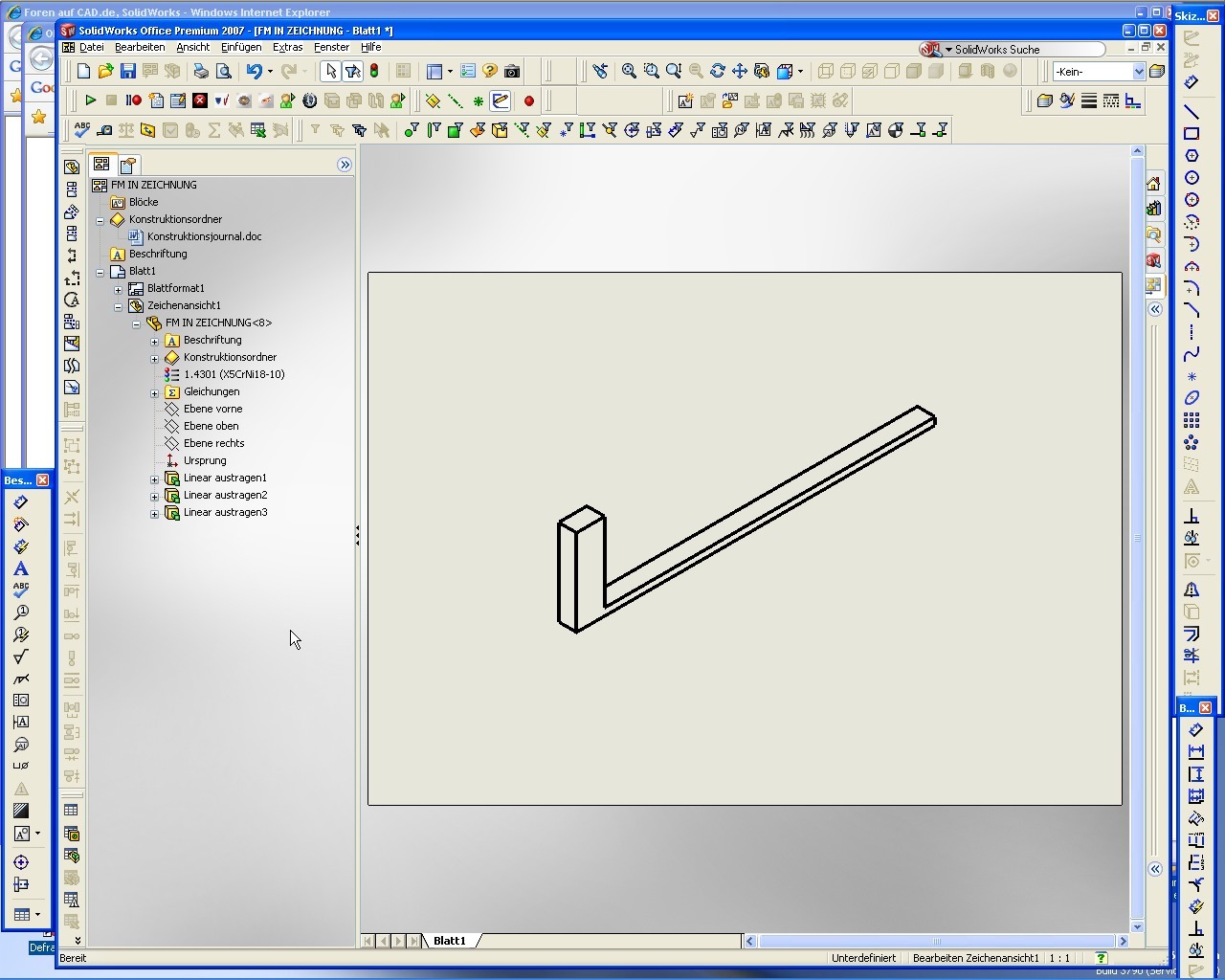

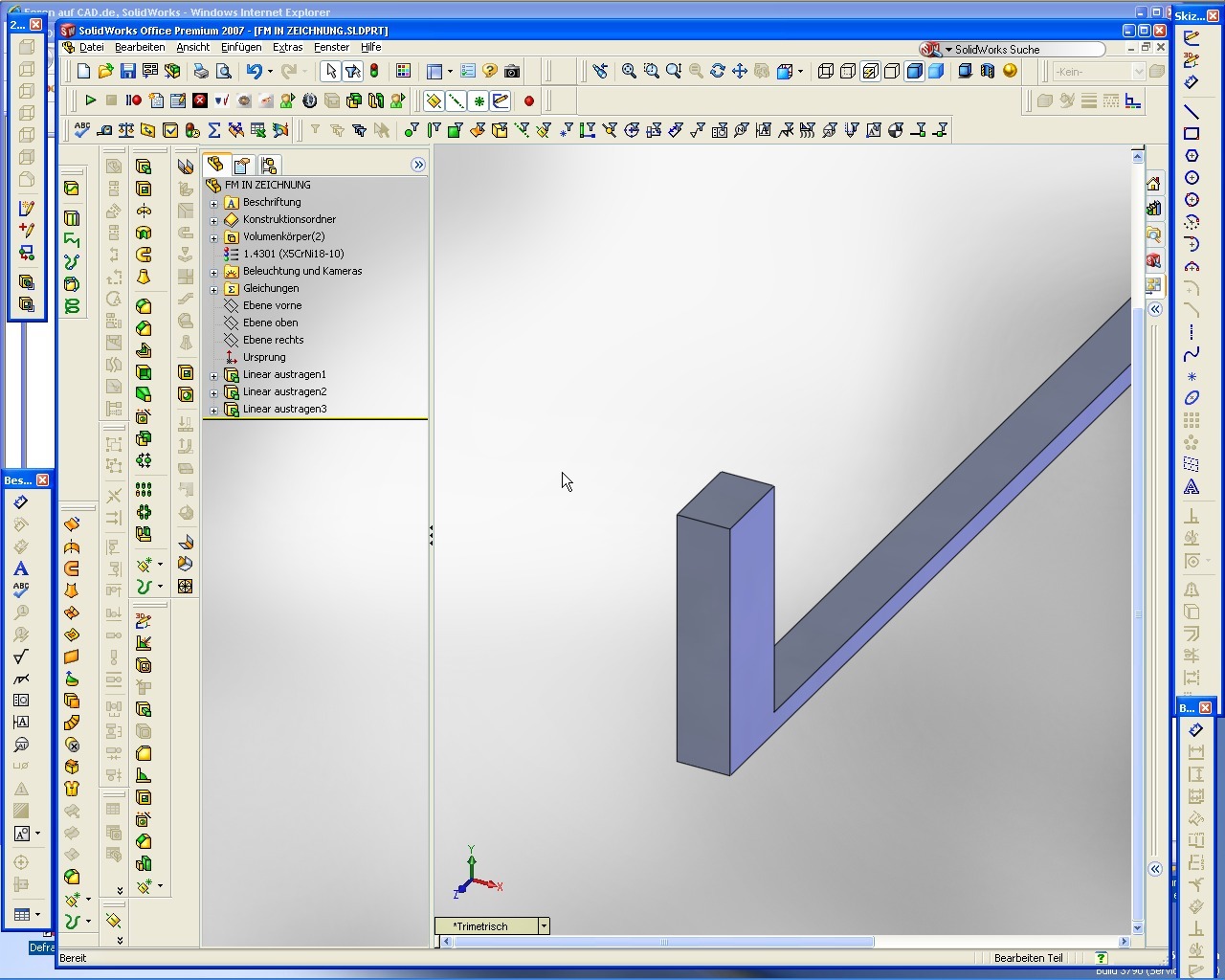

Merkwürdigerweise sehe ich da auch nicht die Oberflächenkörper im Featurebaum. Auf die Flächenfeature kann ich zwar klicken (ein- ausblenden) aber da tut sich nichts. Einzig wenn ich die Oberflächenkörper im Teil direkt (also Teil öffnen -> Featurebaum ) ausblende dann sind sie auch in der Zeichnung weg.
Aber das ist ja umständlich und das Teil selbst will ich eigentlich nicht anpacken!

------------------
Gruß weinel

[Diese Nachricht wurde von weinel am 17. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 17. Jul. 2008 14:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für weinel




Hi weinel,

bei mir geht es, aber wie gesagt im Teil ist dann auch augeblendet...

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weinel
Mitglied

Beiträge: 464
Registriert: 04.09.2002

erstellt am: 17. Jul. 2008 15:06

<-- editieren / zitieren -->

Unities abgeben:

Hallo Thomas,

oh sorry, wir haben uns missverstanden. Ich meinte tatsächlich einen "Oberflächenkörper", also Oberfläche ausgetragen, nicht den Volumenkörper. Ein Volumenkörper kann ich aus entsprechend aus und einblenden.

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 17. Jul. 2008 18:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für weinel
