Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de (alle Foren)
  SolidWorks
  Unsichtbare Fixierung bei Offset-Kreisbögen... oder so

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

myPDMtools , eine App
Autor Thema:  Unsichtbare Fixierung bei Offset-Kreisbögen... oder so (1247 mal gelesen)
hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 10. Jul. 2008 10:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo SWXSolidWorks-Gemeinde!

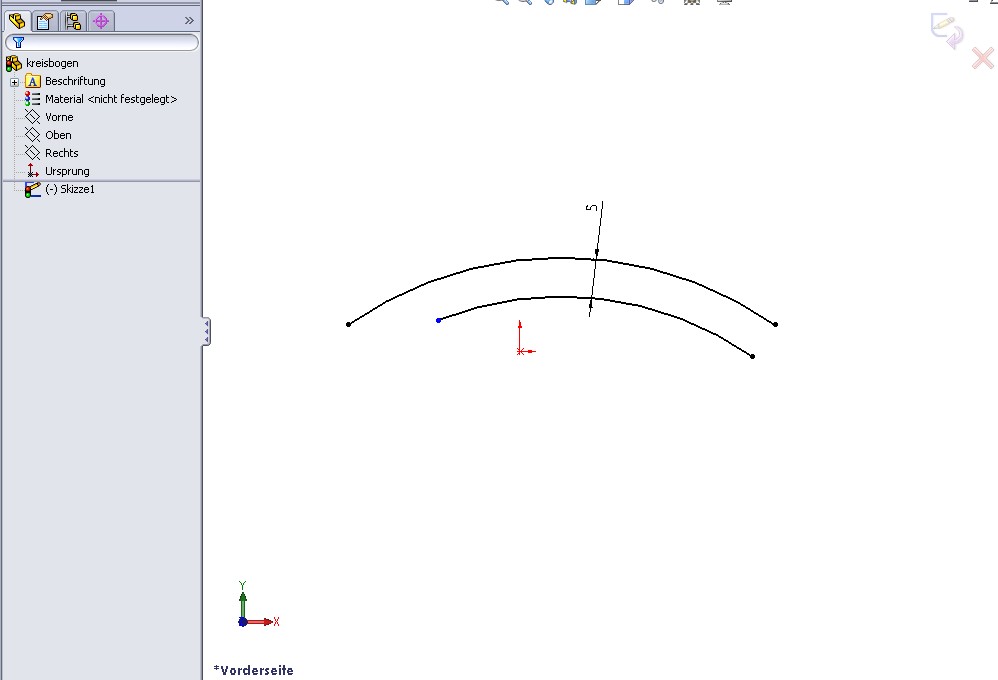

Habe folgendes Problem: Ich skizziere einen Kreisbogen (3-Punkte) und Fixiere diesen (Sowohl den Kreisbogen selbst als auch die beiden Endpunkte, also 3 Fixierungen). Nun erstelle ich einen Offset von diesem Kreisbogen (in eine Richtung, z.B. 5mm). Der somit erstellte Offset-Kreisbogen hat dabei ein "loses Ende" (blauer Punkt) und ein definiertes Ende (schwarzer Punkt). Frage: wieso ist das so und wie kann ich die Fixierung des zweiten Offsetkreis-Punktes wieder aufheben?
Habe es nur durch Trimmen mit einer beliebigen Linie geschafft. Kann man auch die Fixiert-Eigenschaft dieses Punktes entfernen OHNE über den Umweg Trimmen?

------------------
Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 10. Jul. 2008 11:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Hallo Hilmar,

also bei mir sind dann beide Enden fixiert (SWX2005).
Die schnellste Möglichkeit den Punkt zu verändern ist über Trimmen-Ecke. Du willst doch sicher eine weitere Linie anschließen.

HTHHope this helps (Hoffe, es hilft weiter)
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 10. Jul. 2008 11:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

"Inteligentes" Trimmen, wäre noch einfacher

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 10. Jul. 2008 11:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Hallo Hilmar,

bei mir (SWX2006) sind auch beide Endpunkte fixiert und ohne Trimmen wird es nicht gehen, da der Offset Kreisbogen sich ja auf den erster Kreisbogen bezieht. Wenn Du dort die Fixierung des Endpunktes rückgängig machst (Punkt auswählen, RMT, Beziehungen anzeigen / löschen) dann lassen sich beide Kreisbögen simultan verschieben.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von cosinus an!   Senden Sie eine Private Message an cosinus  Schreiben Sie einen Gästebucheintrag für cosinus

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 10. Jul. 2008 11:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Hallo,
ich kann das mit der Fixierung des zweiten Endpunktes nicht nachvollziehen. Bei mir ist auch der Offset-Bogen in allen Punkten fix.
Die Endpunkte kriegst du frei, wenn du den Bogen anwählst und in den bestehenden Beziehungen den Offset löscht. Du musst dann nur wieder die Zentren verknüpfen.

Gruß aus Kiel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 10. Jul. 2008 11:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Also beide Endpunkte des Offset-Kreisbogens sind im ersten Augenblick schwarz (also offensichtlich fixiert) aber wenn man den (bei mir) linken anfasst und zieht, dann ist der beweglich, der rechte jedoch nicht.

------------------
Gruß Hilmar

[Diese Nachricht wurde von hico am 10. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bernfried Epting
Mitglied
Konstruktion


Sehen Sie sich das Profil von Bernfried Epting an!   Senden Sie eine Private Message an Bernfried Epting  Schreiben Sie einen Gästebucheintrag für Bernfried Epting

Beiträge: 386
Registriert: 06.11.2000

HP Z440
E5-1650v4 3,6Ghz
32Gb Ram
Quatro M4000
SWX2020 3.0
Me10 10.0

erstellt am: 11. Jul. 2008 07:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von hico:
Also beide Endpunkte des Offset-Kreisbogens sind im ersten Augenblick schwarz (also offensichtlich fixiert) aber wenn man den (bei mir) linken anfasst und zieht, dann ist der beweglich, der rechte jedoch nicht.


Hallo
wenn ich zuerst den linken anfasse ist das bei mir auch so.

Wenn ich aber zuerst den rechten ziehe, geht er.
Dabei wird auch der linke blau, und kann anschl. gezogen werden.

------------------
Gruß
Bernfried


http://www.leipold.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 11. Jul. 2008 08:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Habe das gleiche noch einmal mit einer Linie nachgespielt: Offset von einer 3-fach fixierten Linie ergibt eine Linie, deren Endpunkte BEIDE frei beweglich bleiben. Wieso das nun bei einem Kreisbogen nicht so ist verstehe ich aber immer noch nicht...

------------------
Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
