Thema: Stecker Modell (2546 mal gelesen)
|
david ames
Mitglied
Technischer Zeichner
   Beiträge: 43
Registriert: 15.02.2007 SolidWorks Office Premium 2010 x64 Edition SP 5.0
|
erstellt am: 04. Jul. 2008 08:09  <-- editieren / zitieren -->   Unities abgeben:

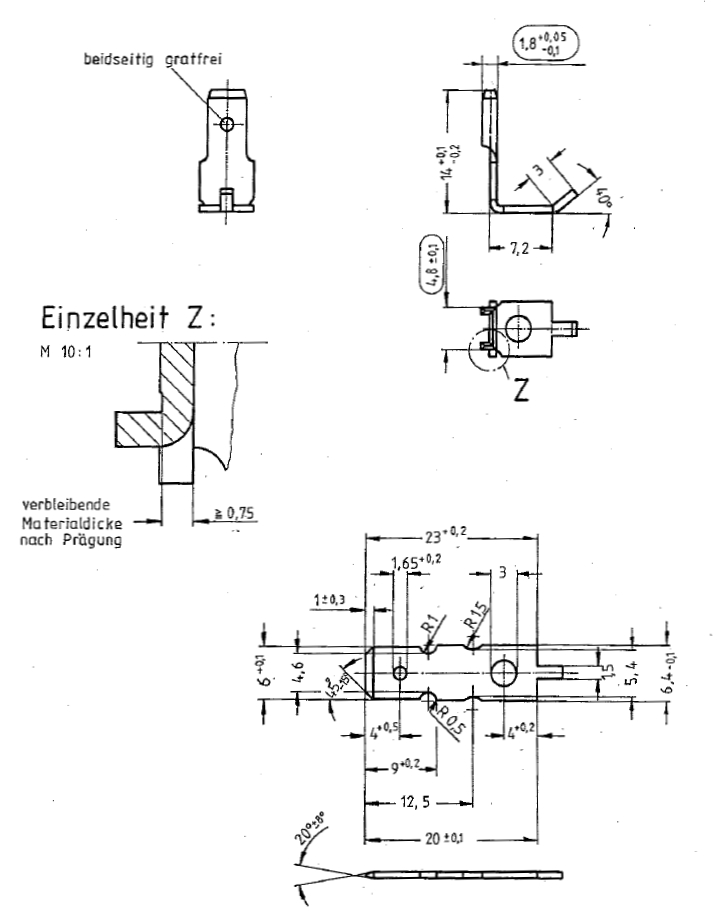

Guten Morgen, habe hier eine Zeichnung und erstelle gerade das Modell dazu. Mein Problem sind die beiden Biegungen links und rechts. Ich bekomme einfach anhand der original Zeichnung kein gescheites Modell hin. Habt Ihr ne Idee wie ich das am geschicktesten machen kann ?? THX und Grüsse.
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
THSEFA
Mitglied
Konstrukteur/CAD-Admin
Beiträge: 1142
Registriert: 27.11.2002 SWX 2020 SP5.0 Premium
Windows 10 Pro 64Bit
Citrix VM
Intel(R) XEON(R) Gold 6146 CPU @ 3.20GHz
24 GB Ram<P>Windows 10 Pro 64Bit
|
erstellt am: 04. Jul. 2008 08:35 <-- editieren / zitieren --> Unities abgeben: Nur für david ames
|
david ames
Mitglied
Technischer Zeichner
Beiträge: 43
Registriert: 15.02.2007 SolidWorks Office Premium 2010 x64 Edition SP 5.0
|
erstellt am: 04. Jul. 2008 11:16 <-- editieren / zitieren --> Unities abgeben:
|
deepspeed
Ehrenmitglied
Beiträge: 1575
Registriert: 28.06.2004
|
erstellt am: 04. Jul. 2008 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für david ames
|
david ames
Mitglied
Technischer Zeichner
Beiträge: 43
Registriert: 15.02.2007 SolidWorks Office Premium 2010 x64 Edition SP 5.0
|
erstellt am: 04. Jul. 2008 11:24 <-- editieren / zitieren --> Unities abgeben:
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 04. Jul. 2008 12:09 <-- editieren / zitieren --> Unities abgeben: Nur für david ames
Hi david, dein Problem besteht eher darin, dass das Teil nicht gebogen, sondern geprägt wird. Das lässt auch unterschiedliche Wandstärken und scharfe Ecken zu, das kann niemand passend abwickeln als Blech. Den Radius R1 in der Abwicklung mag SWX in dem Zusammenhang mit der scharfen Innenkante sicher auch nicht. Das schreit richtig nach Konsitenzproblemen.... Grüße Günter ------------------
Wie man Fragen richtig stellt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rhrumpel
Mitglied
Konstrukteur
Beiträge: 652
Registriert: 21.03.2004 Firma:
SWX 2017 Premium SP3.0 (Primär)
SWX 2021 Premium SP3.0
SWX 2022 SP3.1
Lenovo P70
32 GB RAM
i7-6820HQ 2,7Ghz
Quadro M4000M
WIN10 PRO 64bit
3d Connexion SpacePilot
|
erstellt am: 05. Jul. 2008 21:24 <-- editieren / zitieren --> Unities abgeben: Nur für david ames
Zitat:
Original erstellt von GWS:
Hi david, dein Problem besteht eher darin, dass das Teil nicht gebogen, sondern geprägt wird....
????
Wie jetzt ?
Das ist ein Stanzbiegeteil wie aus dem Lehrbuch.
Die Fallen bundesweit zu hundertausenden täglich von z.B. Bihler Stanzbiegeautomaten. Das einzige was hier im Stanzwerkzeug geprägt wird, ist die
Anschnäbelung der Kontaktzunge. www.lenberg.de die machen sowas jeden Tag, auch nach deiner alten 2D-Zeichnung.  Gruß
Ralf ------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 07. Jul. 2008 10:06 <-- editieren / zitieren --> Unities abgeben: Nur für david ames
Hi Ralf, das bezweifle ich gar nicht, aber SWX kann es nicht so umsetzten, dass du aus der gegebenen Abwicklung das gebogene Teil in diesen Maßen bekommst. Da sind trotz allem Verformungen oder Materialfluss vorhanden, die in dieser Abwicklung schon berücksichtigt sind und mit denen SWX nix anfangen kann... Da steckt halt noch einiges am Erfahrung drin. Aber du darfst mich gerne eines besseren belehren *smile* Grüße Günter PS.: Danke für den Link... kann ich gut gebrauchen ------------------
Wie man Fragen richtig stellt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
