Thema: Kurvengesteuertes Mustern (2680 mal gelesen)
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
   Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 01. Jul. 2008 14:48  <-- editieren / zitieren -->   Unities abgeben:
Ich möchte an der angehängten Datei die Problembohrung entlang der Kontor (die nachfolgende Skizze) nach einer bestimmten Vorgabe mustern. In der Vorschau wird auch alles so angezeigt, wie ich es haben möchte, jedoch wird der Fehler angezeigt, das die Bohrung das objekt nicht schneiden würde, was aber definitiv der Fall ist. Was ist der Fehler? ------------------
mfg  Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 01. Jul. 2008 15:09 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 01. Jul. 2008 15:20 <-- editieren / zitieren --> Unities abgeben:
Die Skizze, die direkt nachfolgt, liegt auf der Kontur des Flachmaterials, mittig, also voll im Material. Wenn ich da entlang mustern will, sehe ich auch, dass da MAterial ist, ganz sicher! ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 01. Jul. 2008 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 01. Jul. 2008 16:22 <-- editieren / zitieren --> Unities abgeben:

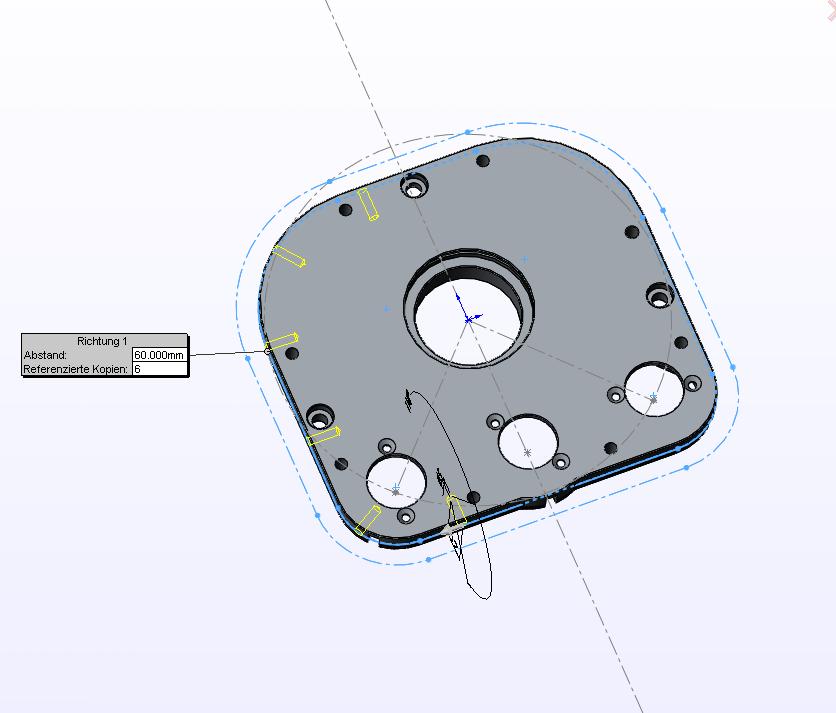

Nee, ich will ja nicht nur in die eine Richtung, sondern auf der Kontur, um die Ecke rum..... Ich bekomme das auch in der Voransicht richtig angezeigt, nämlich so: (Bild anbei..) ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
PFIFFNER
Mitglied
Maschinenbautechniker HF
Beiträge: 287
Registriert: 06.09.2007
|
erstellt am: 01. Jul. 2008 16:41 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
Ich tippe auf ein Problem bei der Rundung. Evt. macht SWX  die Bohrung nicht von der runden Fläche aus, sondern etwas nach innen versetzt...da die Bohrung ja mit einer geraden Fläche beginnt. hmmm...versteht man das jetzt?  ------------------
SolidWorks - Master of Disaster  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 01. Jul. 2008 18:05 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein

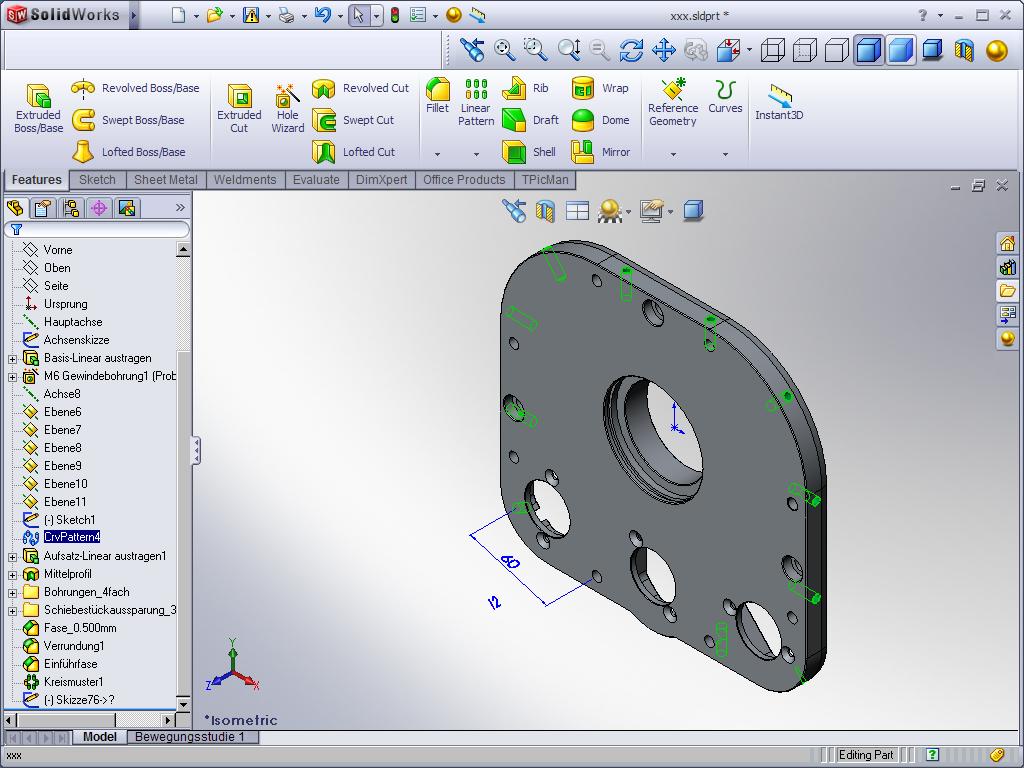

Hi Raubschwein, bei mir funktioniert das auch nicht direkt, aber... Ich habe - die Bohrung im FeatureManager nach oben geschoben (direkt unter Ebene11),
- dann den Einfügebalken unterhalb der Bohrung angeordnet,
- eine Skizze auf Ebene11 einfügt,
- die Außenkontur mit Schnittkurve übernommen,
- die übernommene Außenkontur mit Spline anpassen zu einer durchgehenden Kurve gemacht,
- das kurvengesteuerte Muster eingefügt (geht auch 12x )
HTH, Ralf ------------------
