Thema: 2D-Skizze in eine tabellengesteuerte Kurve umwandeln (2175 mal gelesen)
|
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 26. Jun. 2008 11:56 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute. im oberen Bild sieht man was ich habe,im unteren Bild was es werden muss. Geht es überhaupt. Gruß Eduard ------------------ Klug zu fragen ist schwieriger, als klug zu antworten.  [Diese Nachricht wurde von Eduard Beser am 08. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 26. Jun. 2008 14:06 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
Voilà! Aus der SolidWorks API Hilfe und ein paar anderen Tweaks... Schreibt Dir eine Textdatei mit X, Y, Z Koordinaten welche Du dann wieder als Kurve importieren kannst. Hoffe, dass Dir das weiterhilft. Code: Dim swApp As Object Dim Part As Object Dim sketchPointArray As VariantDim theSketchPoint As Object Dim pointCount As Integer Dim xValue As Double Dim yValue As Double Dim zValue As Double Sub main() Set swApp = CreateObject("SldWorks.Application") Set Part = swApp.ActiveDoc Set theSketch = Part.GetActiveSketch2 Dim intOutHandle As Integer ' Handle Ausgabedatei Dim strOneLine As String Dim IVPoutput As String intOutHandle = FreeFile IVPoutput = "c:\test_cleaned.txt" Open IVPoutput For Output As #intOutHandle sketchPointArray = theSketch.GetSketchPoints2 pointCount = UBound(sketchPointArray) + 1 ' For each SketchPoint For i = 0 To (pointCount - 1) ' Get the coordinates xValue = Round(sketchPointArray(i).X, 8) * 1000 yValue = Round(sketchPointArray(i).Y, 8) * 1000 zValue = Round(sketchPointArray(i).Z, 8) * 1000 If xValue = Empty Then xValue = "0" If yValue = Empty Then yValue = "0" If zValue = Empty Then zValue = "0" ' <Do something useful with the data> Hopefully! :D strOneLine = xValue & Chr(9) & yValue & Chr(9) & zValue Print #intOutHandle, strOneLine Next i Close #intOutHandle MsgBox "Fertig!" End Sub
EDIT: Makro war in METER!!! Jetzt in mm! HenryV, merci für mi doof Fähler z'behäbe!
------------------ [Diese Nachricht wurde von G. Dawg am 26. Jun. 2008 editiert.] [Diese Nachricht wurde von G. Dawg am 26. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 26. Jun. 2008 14:21 <-- editieren / zitieren --> Unities abgeben:
Danke schön für die schnelle antwort, aber ich kenn mich damit überhaupt nicht aus. WO muss ich diesen CODE eingeben? ------------------ Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 26. Jun. 2008 15:20 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
Ganz einfach: Extras -> Makros -> Neu... Namen eingeben (PunkeinDatei oder was auch immer) Code einfügen (wenn etwas dort stehen sollte, einfach überschreiben). Dann speichern. Extras -> Makros -> Ausführen... Makro auswählen und los. Wichtig: die Skizze muss in Bearbeitung sein, sonst gehts nicht. ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 26. Jun. 2008 15:30 <-- editieren / zitieren --> Unities abgeben:
Hab's ausprobiert, aber es passierte nichts. Den Nocken habe ich jetzt hier reingestellt, könntest du mir vlt ein tip geben wo der fehler ist vlt muss die Skizze geändert werden? Gruß Eduard ------------------ Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 26. Jun. 2008 15:41 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser

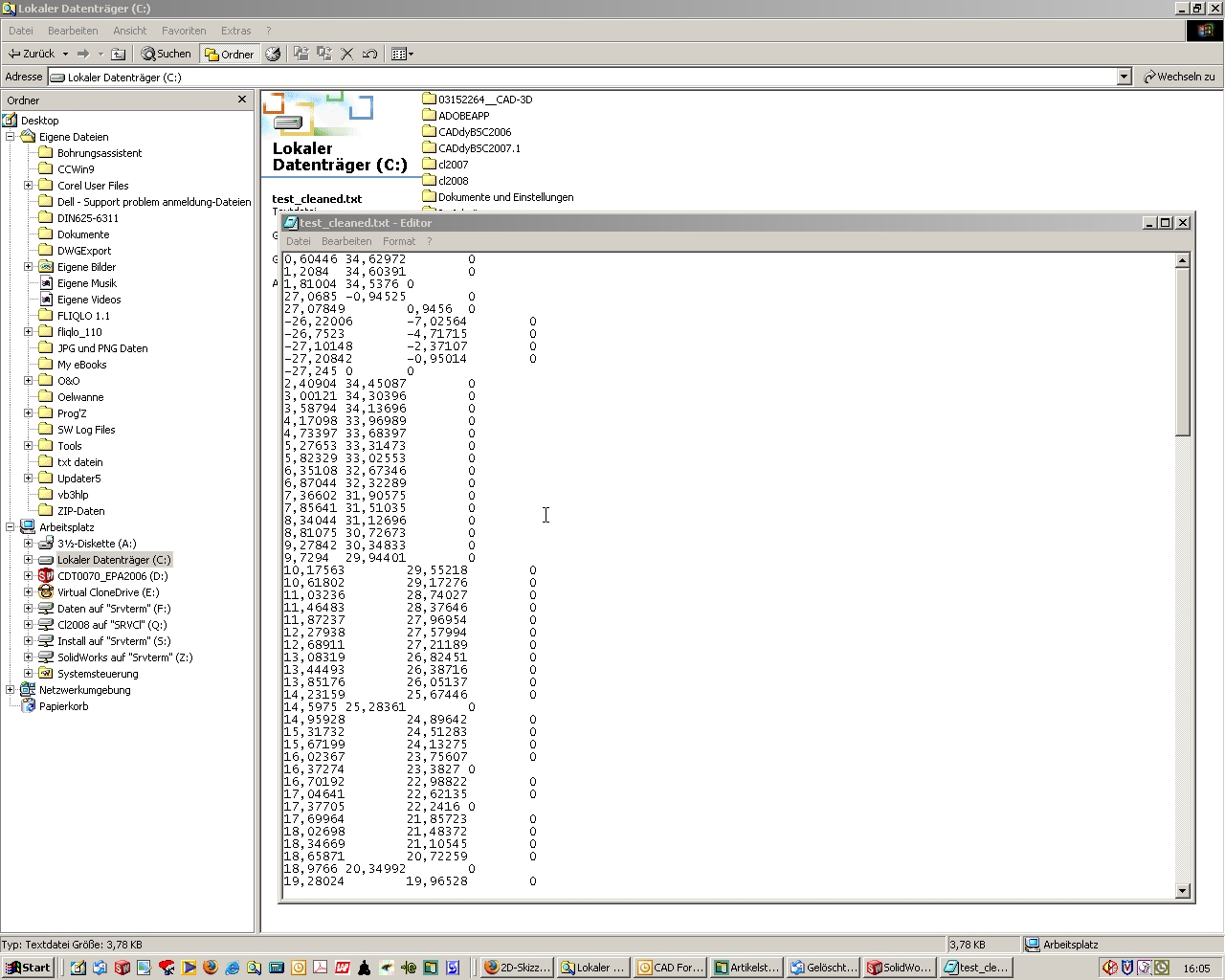

Ach, Ihr (D)s und Euer doofes scharfes S! Das geht in keinem Browser, oder doch? Was meinst Du damit, es passiert nichts?! Hast Du keine Datei c:\test_cleaned.txt bekommen? Bei mir hat er eine rund 20kB Datei erstellt. Leider habe ich keine Ahnung und keine Kontrolle, in welche Richtung das Makro die Punkte einliest. Denn, wenn ich eine Kurve damit zeichnen möchte, sagt SolidWorks, dass diese sich selbst überschneidet! ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 26. Jun. 2008 15:43 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
|
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 26. Jun. 2008 15:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
|
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 26. Jun. 2008 16:18 <-- editieren / zitieren --> Unities abgeben:

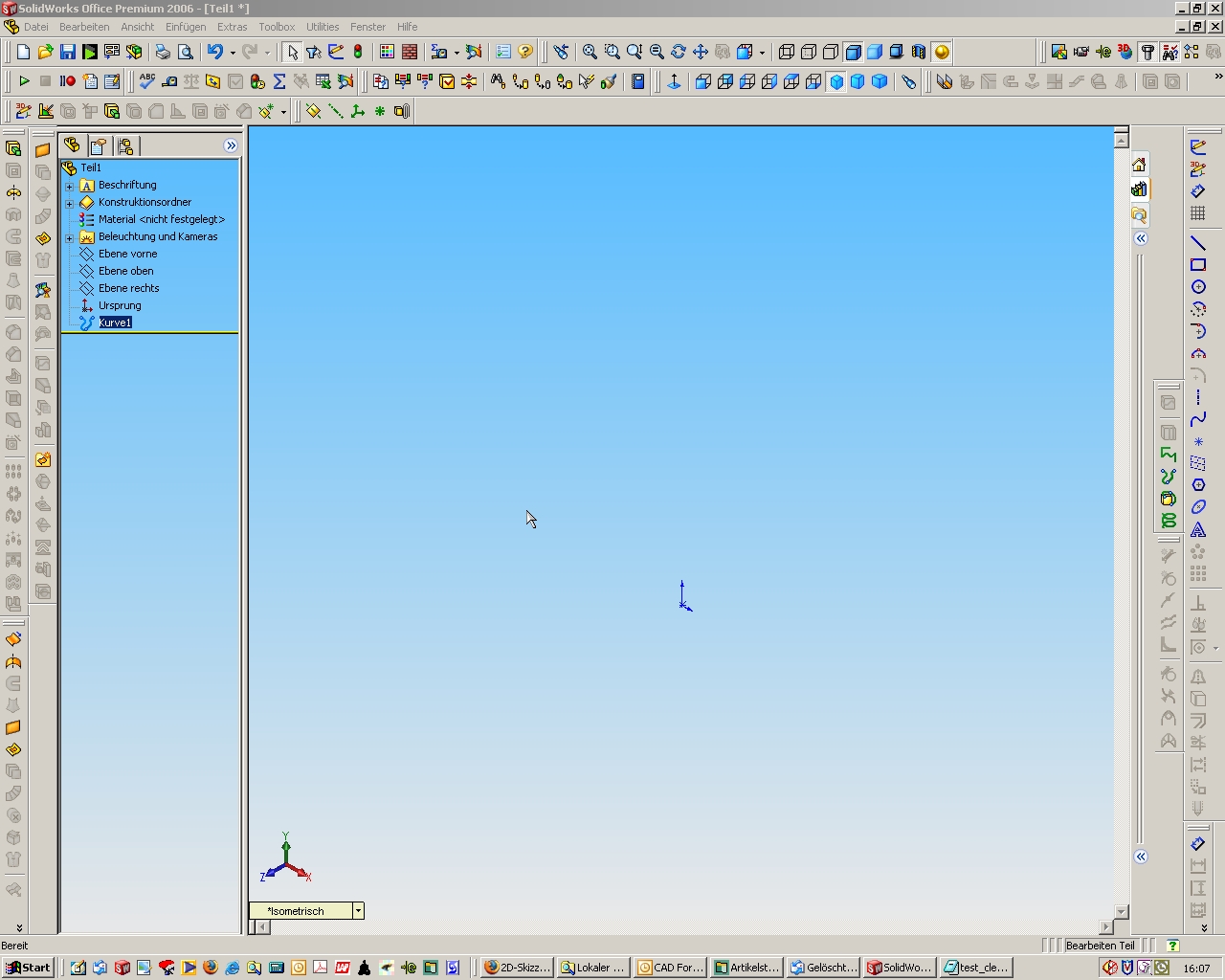

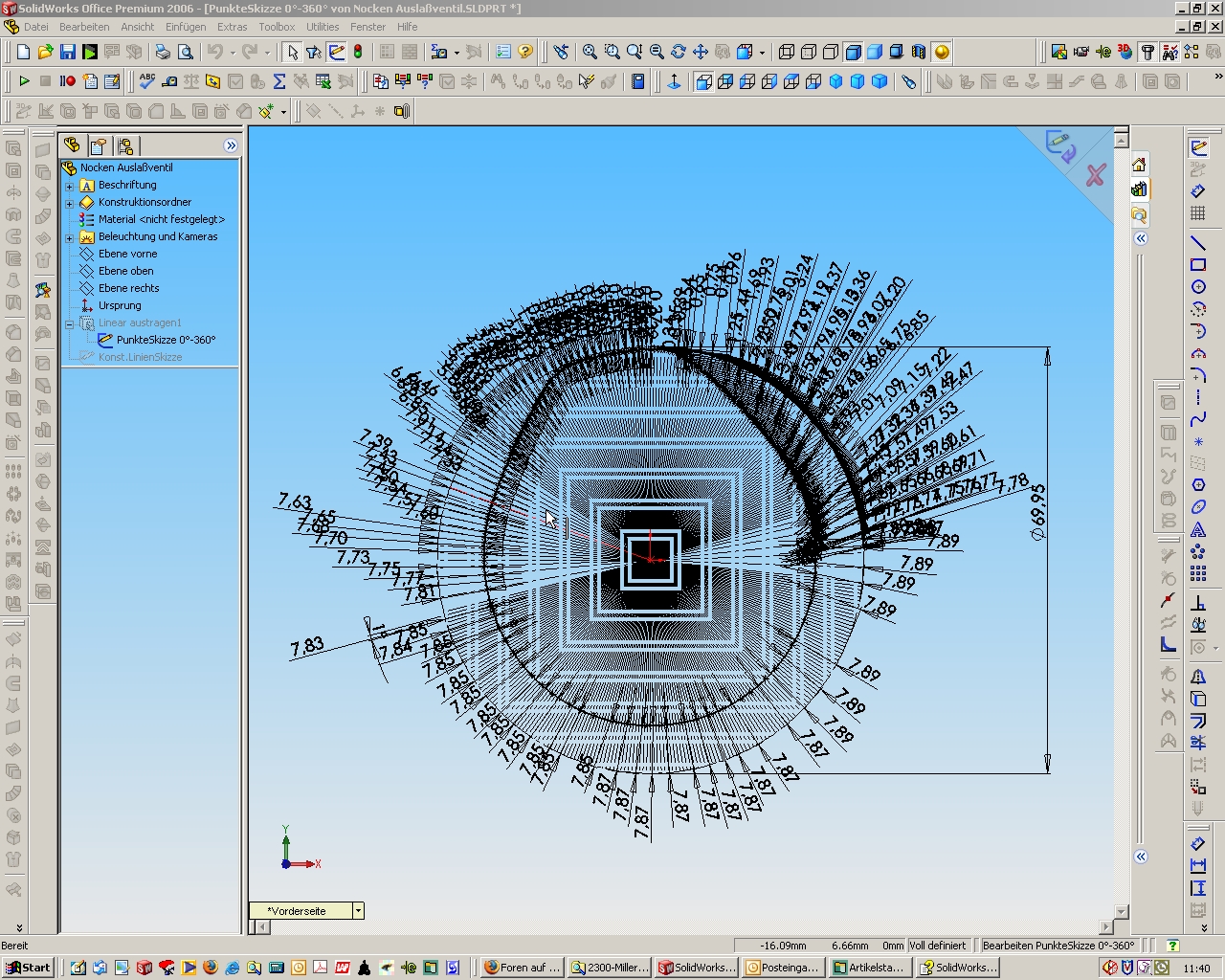

Das Mokro klappt ja(bild1). Aber komisch ist, dass wenn ich die Kurve wieder in SWX durch X,Y,Z-Kurve einzeichnen will, dann sieht es wie im Bild2 aus. Und was heiß es jetzt hat das Makro ein Fehler oder spinnt SWX wieder mal? Gruß Eduard ------------------ Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.

 Beiträge: 1271 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 26. Jun. 2008 16:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
|
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 26. Jun. 2008 17:05 <-- editieren / zitieren --> Unities abgeben:
|
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 27. Jun. 2008 07:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
|
Eduard Beser Mitglied Technischer Zeichner =>Upgrade=> MB-Techniker

 Beiträge: 516 Registriert: 10.12.2007 Win 7-Pro-64 SP1 Solid Works Office Premium 2016 NVIDIA Quadro K2200 Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz 16GBRAM
|
erstellt am: 27. Jun. 2008 11:12 <-- editieren / zitieren --> Unities abgeben:
|
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 27. Jun. 2008 12:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Eduard Beser
Zitat: Original erstellt von Eduard Beser: Also die Kommas haeb ich jetzt durch Punkte ersetzt.Was kommt =========>>

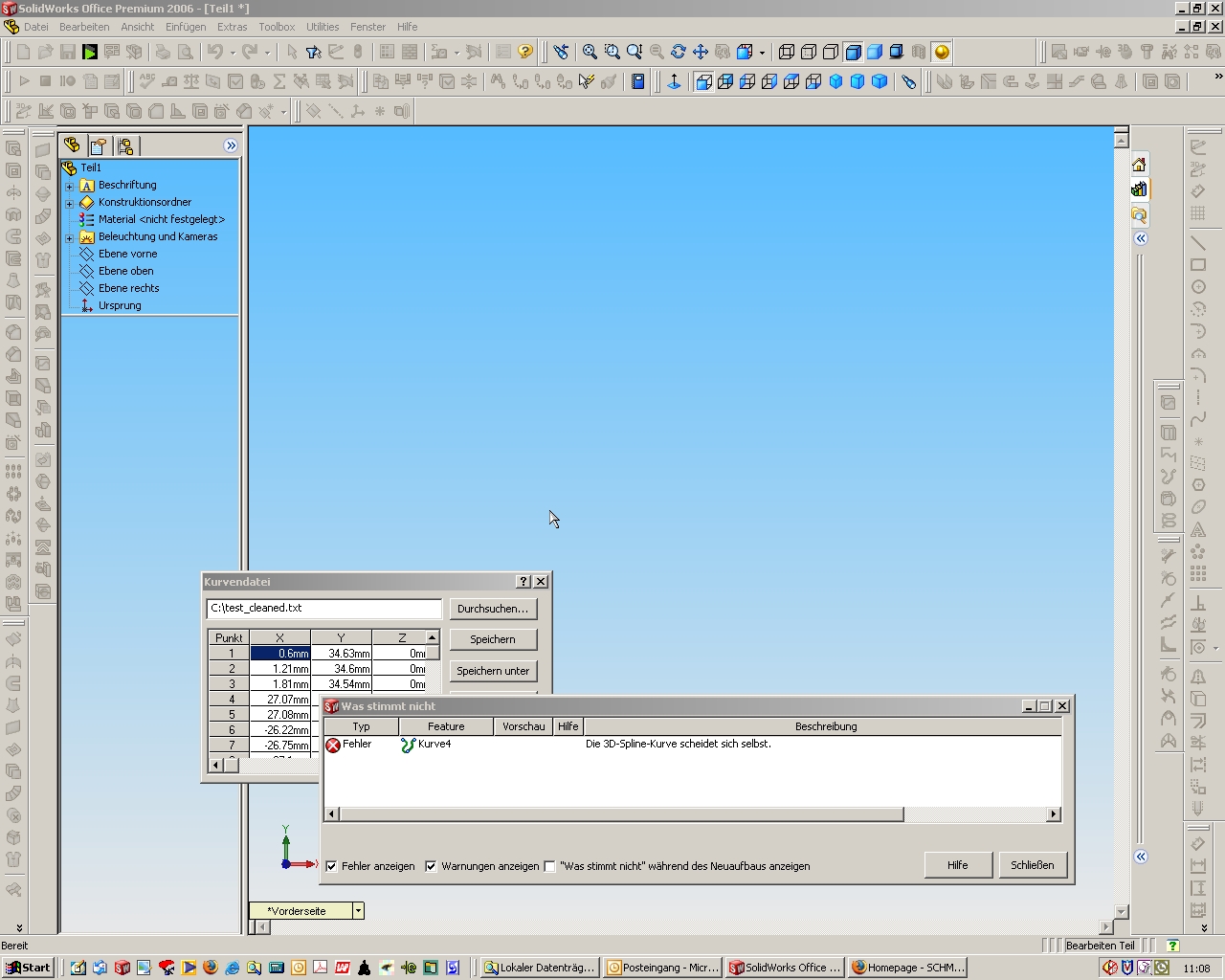

Ja, wie gesagt! Leider weiss ich nicht in welche Richtung das Makro die Punkte einliest. Ob er von Oben nach Unten, oder Links nach Rechts oder sogar Kreuz und quer die Punkte aufnimmt, kann es sein, dass die Kurve sich überschneidet. Es ist alles andere als perfekt, das Makro. Eigentlich müsstest Du die Liste jetzt in Excel (oder was auch immer) sortieren. So, dass die Koordinaten in der richtigen Reihenfolge gezeichnet werden. Tja.... tut mir leid, dass das nicht mit 2 Klicks gemacht ist! BTW: Spanien hat gewonnen! Und gewinnt gleich nochmals, am Sonntag! ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
