Thema: Platine biegen (2148 mal gelesen)
|
Conrad
Mitglied
Dipl.-Ing. (FH)
   Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 24. Jun. 2008 10:00  <-- editieren / zitieren -->   Unities abgeben:
ich habe gerade ein Problem mit SWX 2008 (mach gerade einen Ausflug ins neue SWX  ) Ich will diese Platine zu eienm U "verbiegen" Die Platine liegt als Importierte ldf Datei vor. Wie mache ich das am besten  In ein Blechteil umwandeln und ein skizzierte Biegung erstellen funktionierte nicht. SWX meckert immer das es keine Biegung erstellen kann, aber sagt mir nicht wieso ------------------
Grüße aus dem Allgäu
Conrad
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 24. Jun. 2008 10:17 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
|
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 24. Jun. 2008 10:29 <-- editieren / zitieren --> Unities abgeben:
Zitat:
ich würde mal vermuten, weil die Platine keine einheitliche Dicke hat.
...man bin ich bl... ist ja klar: die Platine besteht ja aus mehreren Körpern! Aber wie kann ich die Platine zu einem U biegen, mit den ganzen Köpern (Bauteieln) die drauf sitzen
------------------
Grüße aus dem Allgäu
Conrad
[Diese Nachricht wurde von Conrad am 24. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 24. Jun. 2008 10:37 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
Hallo Conrad, ich weiß nicht ob das in den neueren Versionen geht, aber bis 2006 würde ich sagen geht nicht.
Du könntest natürlich die Bauteile von der Platine runternehmen, diese biegen und dann die Teile
wieder draufsetzen.
Darf man fragen wozu Du das brauchst? Gruß HaPe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 24. Jun. 2008 10:42 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von HaPe:
Hallo Conrad,Du könntest natürlich die Bauteile von der Platine runternehmen, diese biegen und dann die Teile
wieder draufsetzen.
Darf man fragen wozu Du das brauchst? Gruß HaPe
Bisher haben wir es so gemacht.
die Patine kommt so (eben) von unserem Elekroniker (irgendein Layout Programm), aber eingebaut wird es im gebogen Zustand. Da der Einbauraum zehmlich knapp bemessen ist könnten wir so sehr einfach überprüfen, ob genug "Platz" ist. ------------------
Grüße aus dem Allgäu
Conrad
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 24. Jun. 2008 10:57 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
Hallo Conrad, anderer Vorschlag, nimm das höchste Bauteil auf der Platine und erzeuge ein Blech mit der Dicke Bauteil+Platine, welches Du dann biegst als Ersatzmodell. Gruß HaPe [Diese Nachricht wurde von HaPe am 24. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Maler
Mitglied
Konstrukteur / CAD-Admin / Mädchen für alles
Beiträge: 727
Registriert: 17.01.2007 SWX 2023 SP5
Draftsight 2023
Win 11 Enterprise
Intel i7-13700 2.10 GHz
64GB RAM
Nvidia RTX A2000 12GB
SWx EPDM
AP+
CSWE 2018
|
erstellt am: 24. Jun. 2008 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
Hallo Conrad! Versuchs mal mit dem Verbiegen-Feature. (Gabs das 2004 schon? ) Ansonsten weiß ich auch nicht, ob das mit Importkörpern funzt. Gruß, Jens ------------------ =) [Diese Nachricht wurde von CAD-Maler am 24. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ahleggs
Mitglied
design engineer
Beiträge: 887
Registriert: 20.06.2006 SW2010OffPremX64SP4.0/ProE-WF4
Win7x64@DualXeon5660/@2.8GHz
24gDDR3regECC-1333MHz
QuadroFX3800
|
erstellt am: 24. Jun. 2008 11:28 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
Genau das gleiche Problem hatte ich auch. Bei uns nennt sich so eine biegsame Platine Flexprint. Und zwar kommt die Platine erst mal in einem Stück und gerade daher. Dann wird von dem Print von einer Seite her so weit alle weggefräst bis nur noch eine dünne Verbindung bestehen bleibt die auch biegsam ist. Am besten ist du schneidest das Ding in 2 Teile sodass 2 Körper im Teil vorhanden sind. Neue Konfig anlegen und ein Teil in die passende Lage verschieben und als Verbindung zwischen beiden Teilen einen Spline mit Dünn austragen. HopeItHelps
Gruss
Alex ------------------
Na gut, dann tu ich's...  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michael-g.
Mitglied
MB-Ing., CADAdmin, AusbilderTZ/TPD, IHK-Prüfer
Beiträge: 90
Registriert: 15.11.2007 MS WIN 7 Prof.x64 SP1
HP Z840 Workstation
Intel XeonE5-2637x3 3,5GHz,32GB Ram,
nvidia Quadro K4200
Logitech G500,SpacePilot pro
SolidWorks2015x64 SP5.0
Professional
DBWorks R15 SP2.11
AutoCAD Mechanical 2016
mobil:
HP Elitebook 8560w
Intel Core i7-2670QM, 2,6GHz
12GB RAM, Win7 64bit
Nvidia Quadro 1000M
|
erstellt am: 24. Jun. 2008 12:17 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad

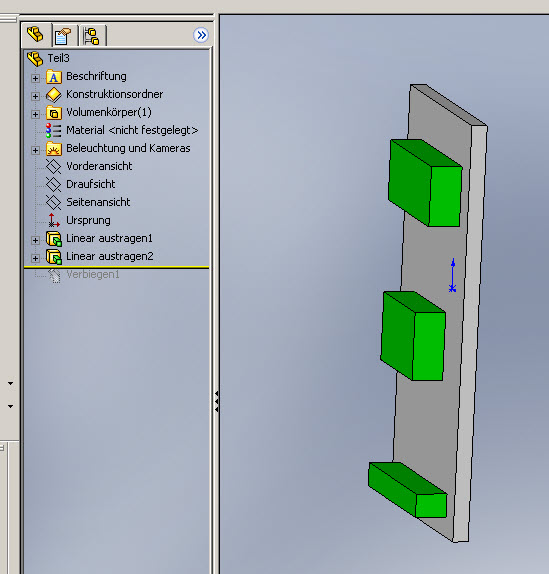

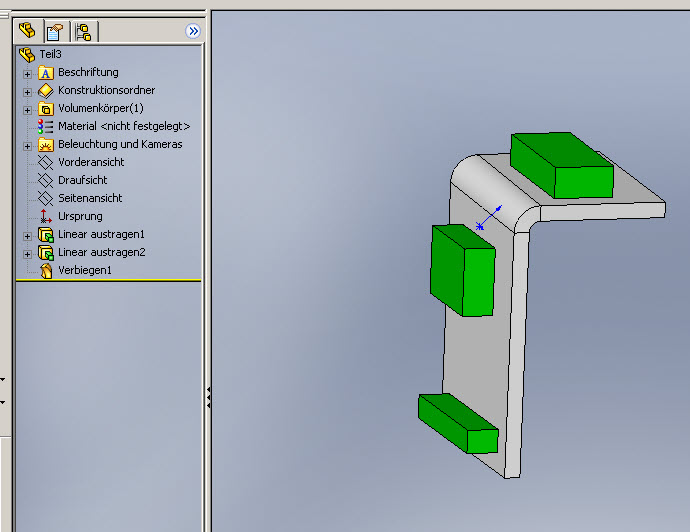

hi conrad, ich kann mich da jens nur anschließen, mit dem verbiegen feature geht sowas. ich habe es mit einem importierten .IGES körper getestet, da funktionierte es... ------------------
-----
Gruß
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 24. Jun. 2008 13:28 <-- editieren / zitieren --> Unities abgeben:
Hallo ich werd es jetz so machen wie Alex es vorgeschlagen hat.
Das verbiegen geht zwar, ist finde ich aber umständlich zu bediehnen, wenn ich genau weis wo und mit welchen Radius gebogen wird.
------------------
Grüße aus dem Allgäu
Conrad
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 25. Jun. 2008 14:03 <-- editieren / zitieren --> Unities abgeben: Nur für Conrad
Zitat:
Original erstellt von Conrad:
Halloich werd es jetz so machen wie Alex es vorgeschlagen hat.
Das verbiegen geht zwar, ist finde ich aber umständlich zu bediehnen, wenn ich genau weis wo und mit welchen Radius gebogen wird.
Dem kann ich nur zustimmen. Das Verbiegen-Feature wäre ne schöne Sache, wenn es sich richtig steuern ließe, aber so...nein danke. Ich hätte das auch so gemacht, wie Alex vorgeschlagen hat, ist wohl der einfachste Weg: In mehrere Volumenkörper aufteilen und diese mit dem Feature "Verschieben/Kopieren" Pseudo-Biegen. ------------------
