Hallo zusammen

Ich steh momentan vor folgendem Problem:

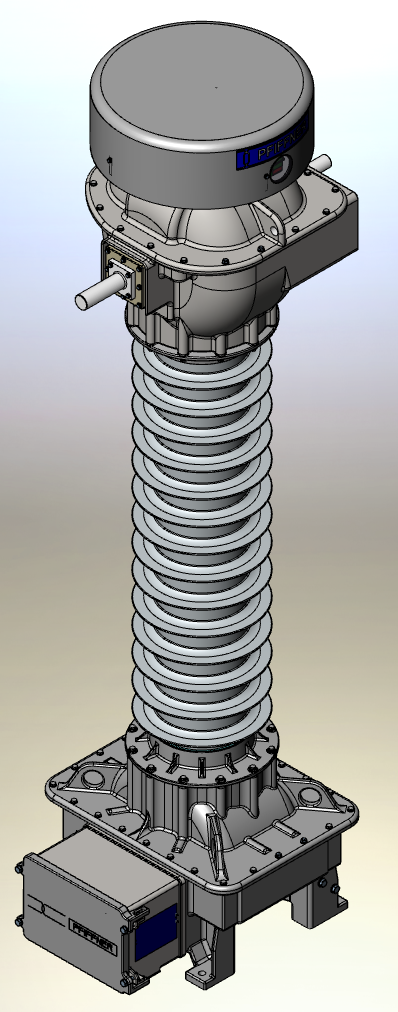

Ich muss die Windangriffsfläche...sprich den Querschnitt eines Wandlers (siehe Bild) bestimmen!
Ich hab keine ahnung wie ich das am besten machen soll...
Hab schon einige Versuche gemacht, aber nicht wirklich weit gekommen...ausser dass die Nerven n bisschen strapaziert wurden

Weiss jemand einen guten Weg?
Bin für alle möglichen Tipps dankbar

Gruss
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 20. Jun. 2008 16:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

Hi Dave,

mache einfache Schnitte (mit Skizze - Rechteck z.B.) und schon hast Du über Messen die Fläche.
Das ganze in die Richtungen, die von Interesse sind und nach der Operation (OP  ) unterdrücken.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ahleggs
Mitglied
design engineer


Sehen Sie sich das Profil von Ahleggs an!   Senden Sie eine Private Message an Ahleggs  Schreiben Sie einen Gästebucheintrag für Ahleggs

Beiträge: 887
Registriert: 20.06.2006

SW2010OffPremX64SP4.0/ProE-WF4
Win7x64@DualXeon5660/@2.8GHz
24gDDR3regECC-1333MHz
QuadroFX3800

erstellt am: 21. Jun. 2008 00:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

geile Grafik.
Vorallem der Hintergrund!

------------------
Na gut, dann tu ich's...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PFIFFNER
Mitglied
Maschinenbautechniker HF


Sehen Sie sich das Profil von PFIFFNER an!   Senden Sie eine Private Message an PFIFFNER  Schreiben Sie einen Gästebucheintrag für PFIFFNER

Beiträge: 287
Registriert: 06.09.2007

erstellt am: 23. Jun. 2008 09:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

danke myca, aber bringt nicht das gewünschte resultat!
Ich will nicht die Fläche jedes einzelnen Teiles....sondern die Gesamtfläche der Aussenkontur eines Schnittes durch die Mitte des Wandlers...

Hat noch jemand nen Vorschlag?

Danke
Gruss
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 23. Jun. 2008 10:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

Hallo Dave !

Speichere Dir eine Kopie dieser Baugruppe als ein Teil ab. Von diesem Teil schneidest du mit einer einfachen Skizze die Hälfte ab und lässt dir dann die Fläche mit dem Messen-Befehl ausgeben.

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PFIFFNER
Mitglied
Maschinenbautechniker HF


Sehen Sie sich das Profil von PFIFFNER an!   Senden Sie eine Private Message an PFIFFNER  Schreiben Sie einen Gästebucheintrag für PFIFFNER

Beiträge: 287
Registriert: 06.09.2007

erstellt am: 23. Jun. 2008 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Das Problem ist, dass es mir so nur die Schnittfläche angibt...und das ding ist ja innen hohl und besteht aus 1000 Teilen. Es gibt mir leider nicht nur eine Fläche bei nem normalen Schnitt....dann wärs ja schön einfach

Ich probier jetzt mal das ding als teil abzuspeichern (und zwar möglichst nur die äusseren Teile) und dann mit Formnestern zu arbeiten...
Oder aber von einer Ebene ausserhalb des Wandlers einen ausgetragenen Schnitt zu machen mit "bis nächste" und somit die Aussenkontur zu bekommen.
Mal sehen...

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

R. Frank
Mitglied
Dipl-Ing. (BA) Masch.-Bau


Sehen Sie sich das Profil von R. Frank an!   Senden Sie eine Private Message an R. Frank  Schreiben Sie einen Gästebucheintrag für R. Frank

Beiträge: 1287
Registriert: 11.10.2004

SWX 2014 SP 5.0
PDMWorks Enterprise 2014
FlowSimulation 2014 SP 5.0
Simulation 2014

erstellt am: 23. Jun. 2008 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich




Hallo Dave ...

Und wenn Du etwas ... ähem ... kreativ beschummelst ...    ?

Mach zwei lineare Schnitte von "links" und "rechts" bis
in der Mitte noch 1 mm übrigbleibt (mittig, versteht sich).
Also so wie im Screenshot ...

Dann frag das Volumen ab und da die "Breite" 1 mm beträgt,
hast Du näherungsweise die Fläche.

Wäre interessant zu prüfen, wie genau das dann ist ...

HTHHope this helps (Hoffe, es hilft weiter)
Roland

------------------
Erfahrung ist, was Du bekommst, wenn Du
nicht bekommst, was Du wolltest - Randy Pausch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

R. Frank
Mitglied
Dipl-Ing. (BA) Masch.-Bau


Sehen Sie sich das Profil von R. Frank an!   Senden Sie eine Private Message an R. Frank  Schreiben Sie einen Gästebucheintrag für R. Frank

Beiträge: 1287
Registriert: 11.10.2004

SWX 2014 SP 5.0
PDMWorks Enterprise 2014
FlowSimulation 2014 SP 5.0
Simulation 2014

erstellt am: 23. Jun. 2008 13:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

OK ... nehme alles zurück ...

Hab gerade gesehen, dass Du die Fläche der Außenkontur des
Schnittes brauchst ...

In dem Falle vielleicht einen linearen Schnitt bis zur Mitte
machen, eine Skizze auf die entstandene Fläche legen,
alle Außengeometrien übernehmen (als Skizzenelemente) und dann
die Skizze schließen, 1 mm linear austragen lassen und man
hat ein Feature/Teil mit einer messbaren Fläche ...

Roland

------------------
Erfahrung ist, was Du bekommst, wenn Du
nicht bekommst, was Du wolltest - Randy Pausch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PFIFFNER
Mitglied
Maschinenbautechniker HF


Sehen Sie sich das Profil von PFIFFNER an!   Senden Sie eine Private Message an PFIFFNER  Schreiben Sie einen Gästebucheintrag für PFIFFNER

Beiträge: 287
Registriert: 06.09.2007

erstellt am: 23. Jun. 2008 13:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke Roland...
genau das ist mir eben auch in den Sinn gekommen!

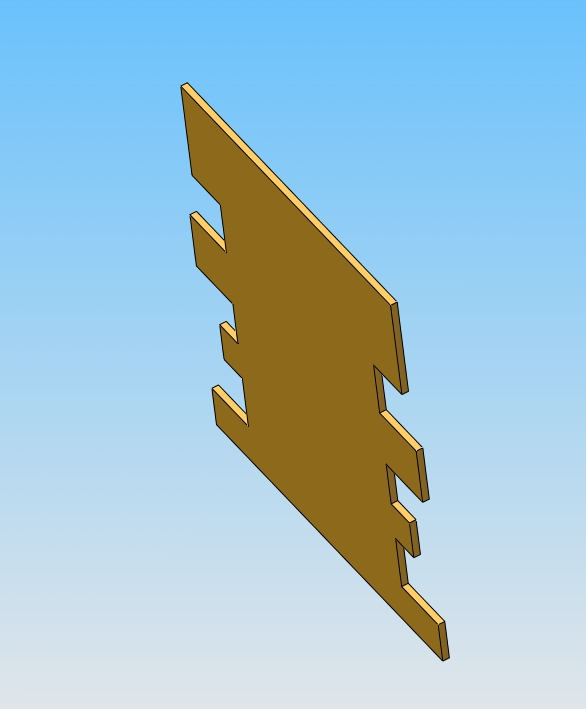

Habe eine 1mm dicke Austragung quer durch den Wandler gemacht...mit Ergebnis verschmelzen. So kann ich jetzt die Aussenkontur auf die Fläche der Austragung übernehmen und austragen. (siehe Bild)

Was allerdings jetzt noch der Hacken ist:
Diese Vorgehensweise bedingt, dass alle äussersten Konturen des Wandlers auf einer Ebene liegen...
Ich habe aber ein Gussgehäuse, bei dem die grösste Angriffsfläche nicht in der mitte sondern jeweils aussen liegen...

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

olichen
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von olichen an!   Senden Sie eine Private Message an olichen  Schreiben Sie einen Gästebucheintrag für olichen

Beiträge: 469
Registriert: 03.09.2007

Core I7-860 @2,80 GHz
NVIDIA QUADRO 2000
Space Navigator
8GB RAM
1 TB HDD
Creo Elements/Pro5 M220
Windchill PDM-Link
WIN 7 Professional

erstellt am: 23. Jun. 2008 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

bitte mal das ä aus dem dateinamen entfernen, damit wir alle in den genuss des bildes kommen
(ist mir au scho nen paar mal passiert ...)

Grüße
OLI

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PFIFFNER
Mitglied
Maschinenbautechniker HF


Sehen Sie sich das Profil von PFIFFNER an!   Senden Sie eine Private Message an PFIFFNER  Schreiben Sie einen Gästebucheintrag für PFIFFNER

Beiträge: 287
Registriert: 06.09.2007

erstellt am: 23. Jun. 2008 13:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




stimmt...hab ich vergessen, sry

hab aber gemerkt, dass es doch nicht ganz so funzt wie ich das gedacht habe...

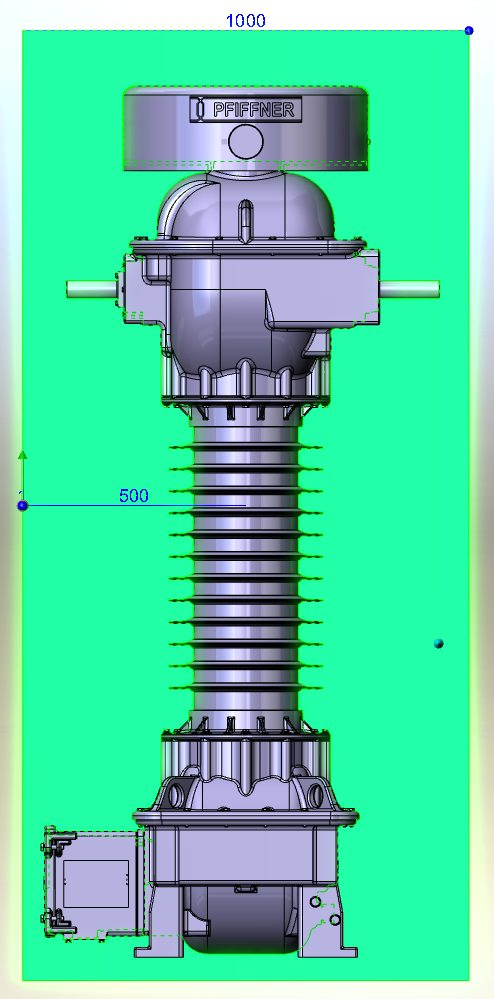

wenn ich nun auf der Ausgetragenen Fläche eine Skizze mache und sage "kontur übernehmen", dann nimmt er nur die aussenlinien des Rechteckes und nicht die Kontur des Wandlers

weiss jemand was ich falsch mache?
Danke
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 23. Jun. 2008 13:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

Hallo,

unter den Masseeigenschaften wird auch die Oberfläche angezeigt, vielleicht hilft Dir das weiter.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 23. Jun. 2008 14:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich

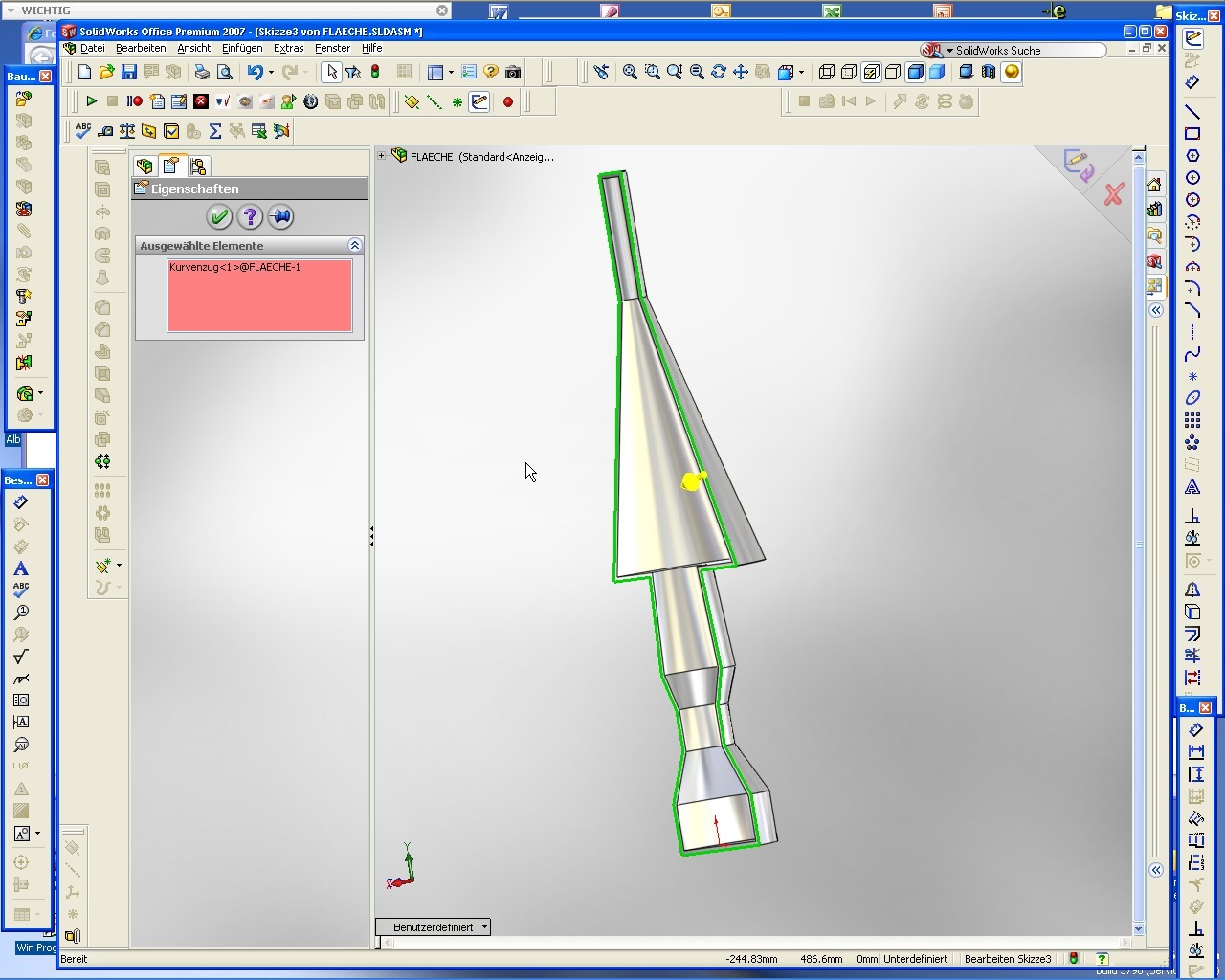

Servus, RMB auf eine Kante der Kontur die du auswählen willst,
"Kurvenzug auswählen",
übernehmen.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 23. Jun. 2008 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für PFIFFNER 10 Unities + Antwort hilfreich




  Hi Herr Dr.,

der Tipp war sehr gut! Wusste ich auch nicht.

G.    thomas

ist eigentlich mehr als 10Ü wert...
Sehr gut Johannes!

------------------


[Diese Nachricht wurde von myca am 23. Jun. 2008 editiert.]
