Hallo,

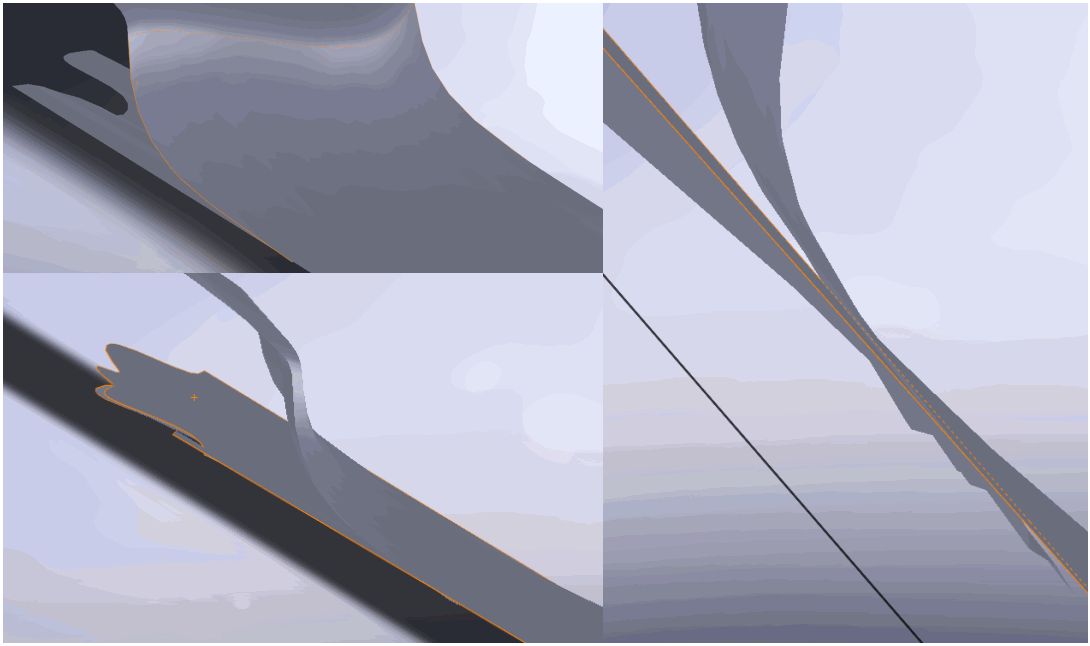

wie könnnen die gezeigten zwei flächen am besten verrundet werden?

Wenn ich es über Flächenverrundung machen will geht max. ein Radius von 3mm. Ich will aber 30-50 mm Radius.
Hat jemand ein guten Tipp wie ich das am besten anstellen kann?

gruß bonatus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

**CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max

erstellt am: 06. Jun. 2008 11:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Ich finde, auf dem Foto kann man aber auch garnichts erkennen. Kannst Du bitte die Materialien rausnehmen und die Bildausschnitte vergrößern!?

------------------
Gruß, der Teddibaer

Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 06. Jun. 2008 12:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Hallo Bonatus,

auch ich kann nur raten, nichts erkennen: versuche für die Flächenverrundung weiter entfernt liegend Flächen zu wählen. evtl. sind die anderen für deine Verrundung zu klein.

HTHHope this helps (Hoffe, es hilft weiter)
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bonatus
Mitglied
Konstrukteur


Sehen Sie sich das Profil von bonatus an!   Senden Sie eine Private Message an bonatus  Schreiben Sie einen Gästebucheintrag für bonatus

Beiträge: 20
Registriert: 20.12.2007

 erstellt am: 06. Jun. 2008 13:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

ich weiß das die Bilder nicht so eindeutig sind.

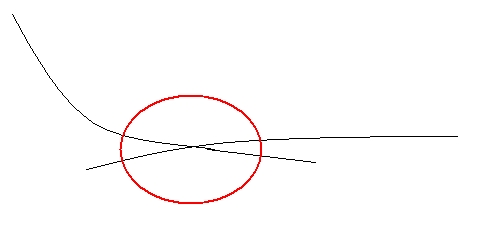

Ich habe eine einfachere Skizze angehängt. Es geht mir um den Bereich im roten Kreis. Diese Beiden in die Tiefe gehenden Flächen sollen verundet werden.

gruß bonatus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

**CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max

erstellt am: 06. Jun. 2008 13:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Gegeneinander trimmen und dann verrunden!

------------------
Gruß, der Teddibaer

Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bonatus
Mitglied
Konstrukteur


Sehen Sie sich das Profil von bonatus an!   Senden Sie eine Private Message an bonatus  Schreiben Sie einen Gästebucheintrag für bonatus

Beiträge: 20
Registriert: 20.12.2007

 erstellt am: 06. Jun. 2008 13:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Warum erst trimmen?
Wenn ich eine Verrundung mache werden die überflüssigen Flächen automatisch getrimmt.

Deswegen bleibt das Problem dennoch bestehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 06. Jun. 2008 13:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Dumme Frage: hast du den Tipp mit dem Trimmen ausprobiert ?

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bonatus
Mitglied
Konstrukteur


Sehen Sie sich das Profil von bonatus an!   Senden Sie eine Private Message an bonatus  Schreiben Sie einen Gästebucheintrag für bonatus

Beiträge: 20
Registriert: 20.12.2007

 erstellt am: 06. Jun. 2008 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ja hab ich und es ist der selbe effekt wie verrunden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 06. Jun. 2008 13:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Du könntest noch eine passende gewölbte Oberfläche (mit tangential Bedingungen) auf die beiden anderen Flächen setzen und dann alle drei Flächen zueinander trimmen.

Ich vermute, dass du im Bereich, der zu verrunden ist, ne Unstetigkeit hast, die SWX nicht mag.

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 06. Jun. 2008 13:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich
Schneid doch mal den Rest ab und gib uns die Durchdringungsflächen! Vieleicht hast Du auch Unstetigkeiten drin, die einen tangentialen Radius in die andere Richtung lenken würden und somit keine zusammenhängende Verrundungsfläche ermöglichen. Wie sieht es denn mit eingeblendeter Flächenkrümmung aus? Gleichmäßig oder gescheckt? Hast Du mal Extras-Prüfen auf kleinsten Radius geprüft? Hast Du mal in Längsrichtung alles abgeschnitten und geguckt, ob Du die vordere oder hintere Hälfte verrunden kannst (Problemzone finden!)?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

SLDW-FEM
Mitglied
Simulations-Ingenieur


Sehen Sie sich das Profil von SLDW-FEM an!   Senden Sie eine Private Message an SLDW-FEM  Schreiben Sie einen Gästebucheintrag für SLDW-FEM

Beiträge: 643
Registriert: 21.02.2005

Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA

erstellt am: 06. Jun. 2008 15:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bonatus 10 Unities + Antwort hilfreich


Hallo auch,

versuche doch mal die BOBER-Verschmelzung
=> Examples bei den Sowo-Tutorials
    oder u.a. auch bei dimonte !

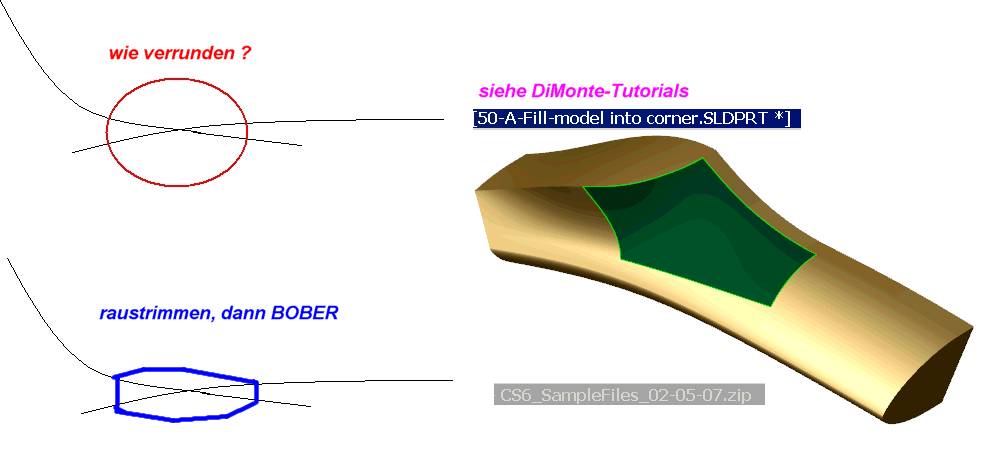

(siehe Bild)
