Thema: Silhouette bemaßen ... (451 mal gelesen)
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
   Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 24. Mai. 2008 10:11  <-- editieren / zitieren -->   Unities abgeben:

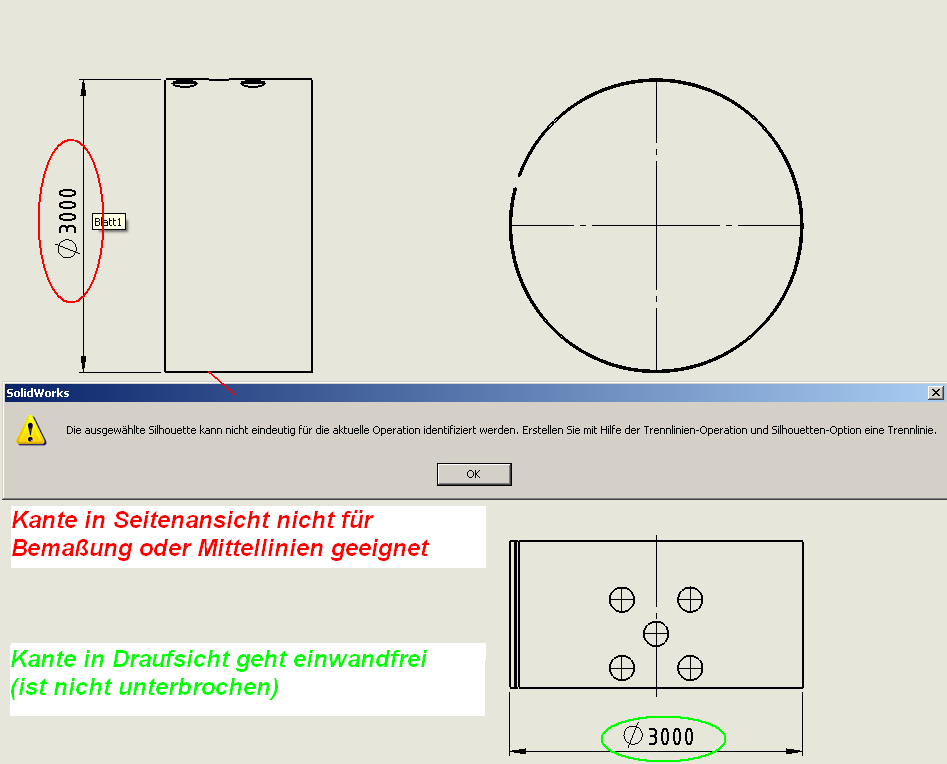

hallo, wir versuchen den Aussenmantel eines Rohres für eine Bemaßung zu greifen.
geht aber nicht ... weil da ein Loch drin ist?
In der Seitenansicht klappt es nicht, in der Draufsicht geht es.
2 Workarounds hab ich:
- Skizze einblenden, bemaßen, Skizzen ausblenden.
- 3D Teil / Baugruppe bemaßen, Element übernehmen
Aber in der Zeichnung direkt lässt sich die Kante nicht wählen.
jedenfalls in SWX -2006 und SWX-2007.
ab 2008 scheint es zu klappen.
Oder haben wir da etwas übersehen, wie es auch in 2006 schon geht? Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 24. Mai. 2008 17:03 <-- editieren / zitieren --> Unities abgeben: Nur für Christian_W
Hallo und einen schönen Tag Christian. Hast du in der Ansicht, in welcher nur der Kreis zu sehen ist, beim Auswählen auch jeweils die Shift Taste gedrückt? Wenn das nicht hilft, Modellelemente einfügen Bemaßung. Je nach dem wie du dein Modell aufgebaut hast, erscheint der Durchmesser. Aber Vorsicht: SWX ist so eingestellt, das sich eine Maßänderung in der Zeichnung auf das Modell auswirkt. Dies kann man allerdings auch abstelle. Gruß
ThoMay ------------------
Schaut mal nach im Bereich Wissenstransfer.
Neues Forum: Schweißen, Löten, Kleben Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 26. Mai. 2008 07:28 <-- editieren / zitieren --> Unities abgeben: Nur für Christian_W
Hallo Christian, das ist ja noch ein relativ einfaches Teil. Inzwischen scheue ich mich nicht mehr einfach die Fläche mit einer Trennlinie zu teilen (z.B. bei Spritzgußteilen), falls so ein Problem hartnäckig ist. In deinem speziellen Fall bietet sich auch ein Schnitt an. HTH
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 26. Mai. 2008 09:05 <-- editieren / zitieren --> Unities abgeben: Nur für Christian_W
Statt einer Trennlinie kannst Du auch im Teil eine Skizze passend legen und mit Schnittkurven die Skizzenlinien/-punkte generieren, die bemaßt werden sollen. Das hat den Vorteil, daß das Teil keine auffälligen Kanten bekommt, die sonst wieder lästige Fragen provozieren, wenn sie woanders zu sehen sind. ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 26. Mai. 2008 09:50 <-- editieren / zitieren --> Unities abgeben:
Hallo, @ThoMay
Hm - Shift Taste? beim Klappen der Ansichten?
gerade mal probiert, ich seh keine Änderung.
was soll es ändern?
Das mit Modellelemente einfügen hab ich auch als Option gefunden @Jonischkeit
ja, hab mich auch gewundert, dass Solidworks schon einfache Teile nicht mehr bemaßen kann ...
aber in SWX2008 geht es. vielleicht wird das System doch erwachsen ...  @Lutz
In unserem einfachen Fall kann ich sogar die Feature-Skizze einblenden Danke für eure Tips ....
(so fängt die Woche gut an) Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 27. Mai. 2008 05:57 <-- editieren / zitieren --> Unities abgeben: Nur für Christian_W

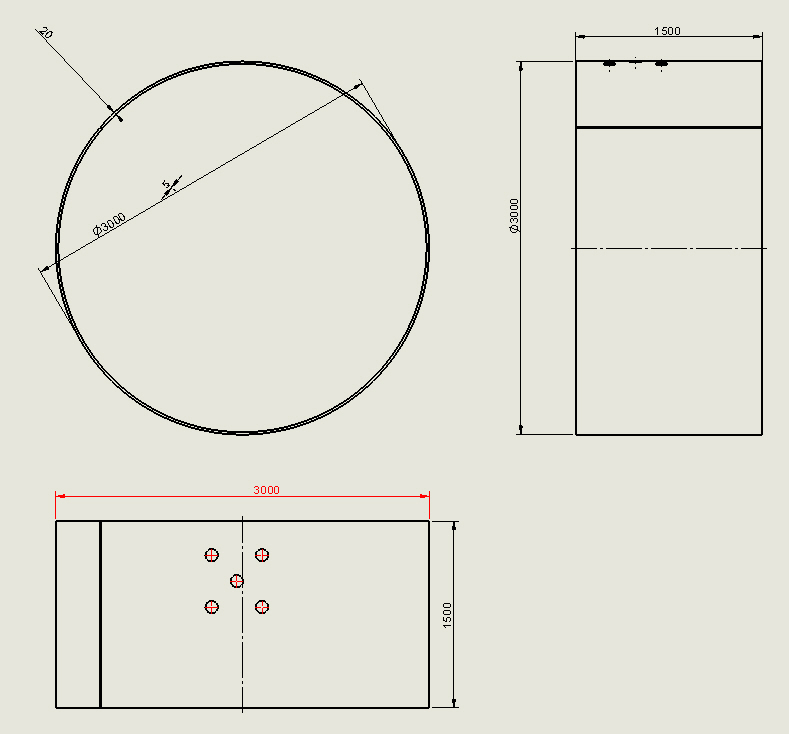

Hallo und einen schonen Tag Christian. Also, wenn du die Maße als Modellelement übernommen hast, kanst du deine Seitenansicht bemaßen. Du markierst die 3000mm in der Vorderansicht. Dann drückst du die STRG Taste und hälst diese fest. Dan klickst du mit der Lnken Maus Taste erneut auf die 3000mm. Hälst die Taste fest und "ziehst" das Maß in die Seitenansicht. Habe fertig. Gruß
ThoMay
------------------
Schaut mal nach im Bereich Wissenstransfer.
Neues Forum: Schweißen, Löten, Kleben Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
