Autor Thema:  Höhere Auflösung für Beschriftung?! (2763 mal gelesen)
andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 23. Mai. 2008 17:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo....

gibt es eine Möglichkeit die Beschriftungsanzeige höher aufzulösen, die Beschriftung bzw. Maßangabe ist bei mir so franzig!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 23. Mai. 2008 17:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

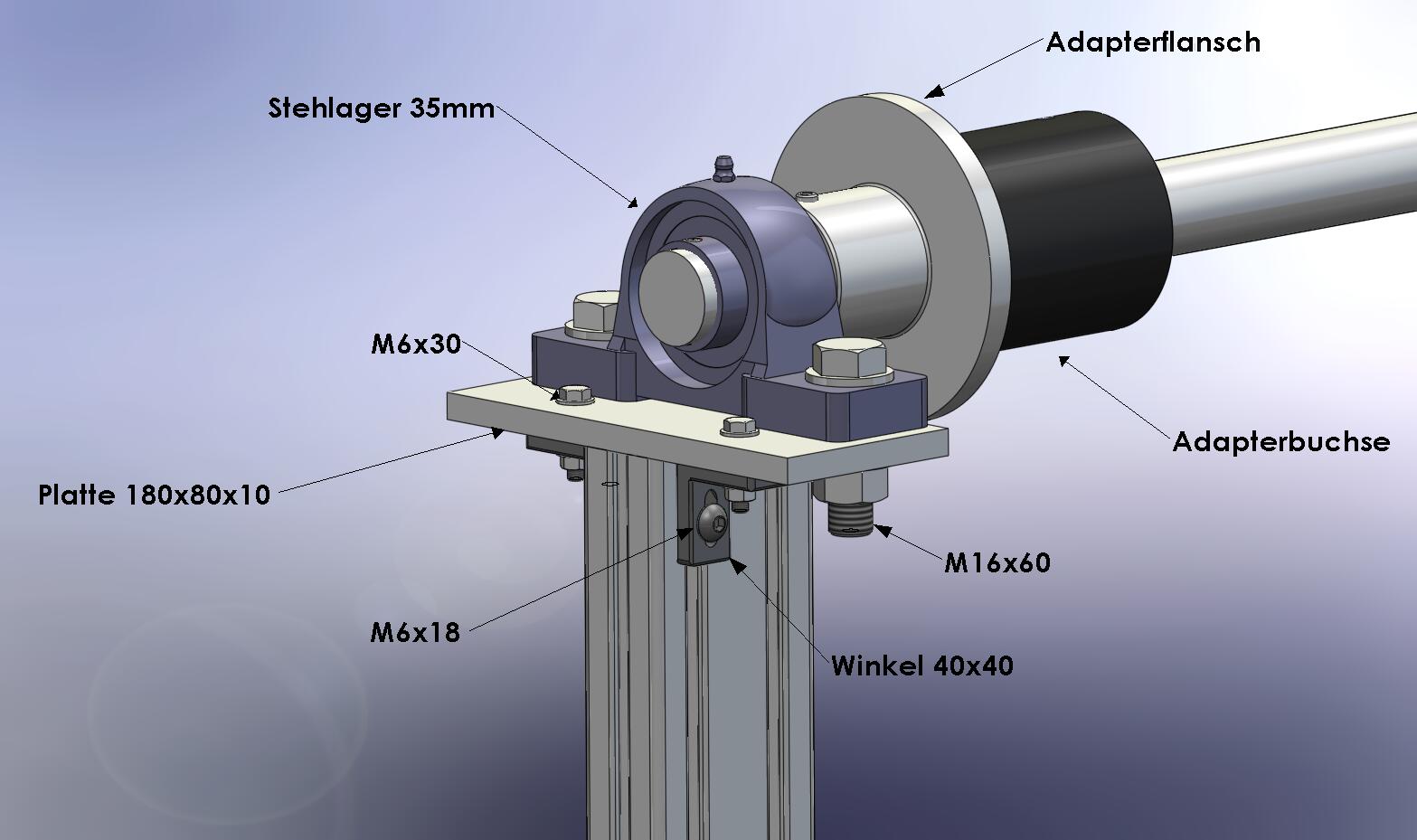

Das Bild nochmal....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 23. Mai. 2008 17:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ständer9.rar

Er will das Bild nicht nehmen, ich hab es nochmal gepackt...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 23. Mai. 2008 18:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Auch mal lesen vielleicht!!! Keine Umlaute im Dateinamen... daran lag es sicherlich....sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 23. Mai. 2008 20:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Hi andystore987,

hast Du schon das Bild auf dem Papier begutachtet? Wenn nicht, dann tue es. Es liegen manchmal Welten dazwischen...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 26. Mai. 2008 07:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo....

ja aber möchte die Bilder auch gerne zur digitalen Dokumentation nutzen (PowerPoint,Adobe), ich habe mir bisher das Model so ausgerichtet wie gewünscht und dann speichern unter als jpg. Oder gibts vielleicht noch ne andere Möglichkeit, vielleicht ne Vektor-Grafik zu erzeugen?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 26. Mai. 2008 08:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Hallo,

mach halt eine Zeichnung, da läßt sich auch die Schriftgröße des Textes einstellen.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PFIFFNER
Mitglied
Maschinenbautechniker HF


Sehen Sie sich das Profil von PFIFFNER an!   Senden Sie eine Private Message an PFIFFNER  Schreiben Sie einen Gästebucheintrag für PFIFFNER

Beiträge: 287
Registriert: 06.09.2007

 erstellt am: 26. Mai. 2008 10:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Kannst ja auch eine EDrawings in deine PPP einbauen. Dort könntest du glaub ich sogar die Beschriftungen ein und ausblenden!

Greetz
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)



Sehen Sie sich das Profil von StefanBerlitz an!   Senden Sie eine Private Message an StefanBerlitz  Schreiben Sie einen Gästebucheintrag für StefanBerlitz

Beiträge: 8756
Registriert: 02.03.2000

SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.

erstellt am: 26. Mai. 2008 10:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Hallo andystore987,

das "ausgefranste" an deinen Texten liegt an dem Bildformat, in dem du speicherst. JPG ist nicht besonders gnädig mit scharfkantigen Objekten oder kontastreichen Übergängen, dafür ist es ja nicht geschaffen.

Das einfachste dürfte sein du nimmst dir ein externes Screenshotprogramm, ich bevorzuge z.B. FastStone Capture, aber es gibt auch jede Menge Freeware, selbst für den kommerziellen Bereich. Mit dem machst du dann einen Screenshot (nur von der Modellumgebung) und speicherst das als verlustloses Format wie z.B. PNG ab.

Alternativ erstellst du dir von SolidWorks aus direkt per Ansicht/Bildschirmaufnahme/Bildaufnahme einen "Screenshot" in die Zwischenablage und fügst das direkt in deine Powerpoint ein.

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de
Stefans SolidWorks Blog

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Maler
Mitglied
Konstrukteur / CAD-Admin / Mädchen für alles


Sehen Sie sich das Profil von CAD-Maler an!   Senden Sie eine Private Message an CAD-Maler  Schreiben Sie einen Gästebucheintrag für CAD-Maler

Beiträge: 727
Registriert: 17.01.2007

SWX 2023 SP5
Draftsight 2023
Win 11 Enterprise
Intel i7-13700 2.10 GHz
64GB RAM
Nvidia RTX A2000 12GB
SWx EPDM
AP+
CSWE 2018

erstellt am: 26. Mai. 2008 10:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von andystore987:
Oder gibts vielleicht noch ne andere Möglichkeit, vielleicht ne Vektor-Grafik zu erzeugen?!

Kurz und knapp: Nein.

Nachzulesen hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/009088.shtml#000000
Oder hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/010721.shtml#000000


Gruß, Jens

------------------

=)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 26. Mai. 2008 11:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich

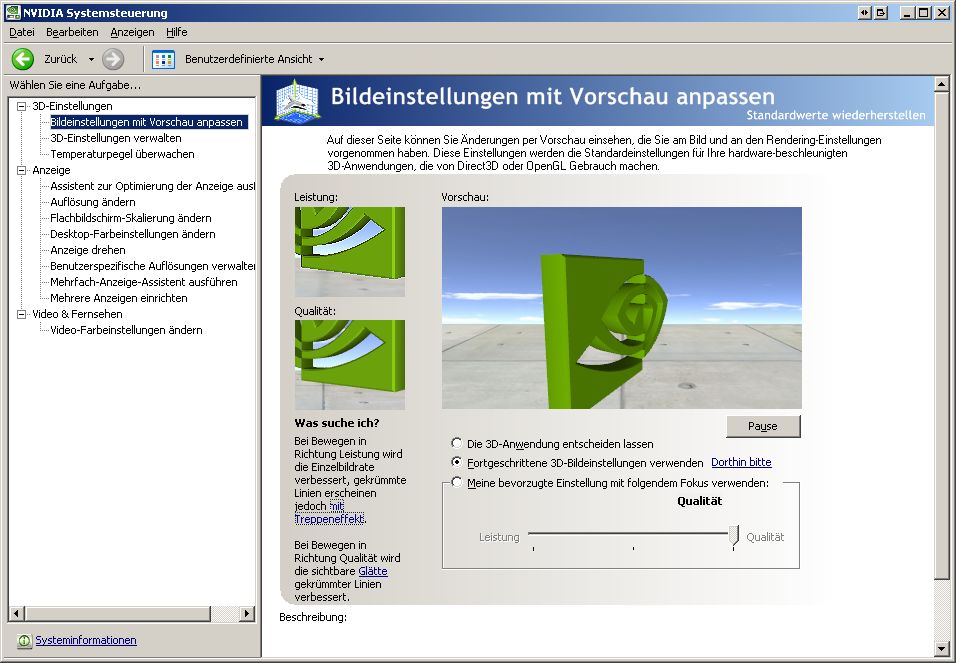

Was etwas zur Verschönerung beitragen könnte, wäre, AntiAliasing und Anisotrope Filterung einzustellen.
Somit sollte Dein Text wenigstens geglättet werden.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 27. Mai. 2008 17:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo....

beim Screenshot bekomme ich doch aber auch nur die Qualität die auf meinem Bildschirm sehe, und da sind die Beschriftungen ja schon so fransig...ich habe es mit Adobe 3D und einer vrml-Datei ausprobiert, aber das ist auch nicht wirklich geklappt...
trotzdem danke....mfg Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 27. Mai. 2008 17:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für andystore987 10 Unities + Antwort hilfreich
Probiere doch mal ein TIF mit guter Auflösung. Kannst ja vorher Deine Ansicht sehr groß in eine Zeichnung legen.
Eine andere Möglichkeit wäre, eine spezielle Cleartype-Schriftart zu nehmen und Windows zu überreden, diese auch zu nutzen.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andystore987
Mitglied
MB Student


Sehen Sie sich das Profil von andystore987 an!   Senden Sie eine Private Message an andystore987  Schreiben Sie einen Gästebucheintrag für andystore987

Beiträge: 62
Registriert: 11.12.2007

SWX 2010 Premium SP0
Win XP Prof SP2
lenovo z61p
Intel Core T7200 2.0Ghz
3GB RAM
ATI FireGL V5200 512MB
Monitor SAMSUNG SyncMaster 223BW

erstellt am: 27. Mai. 2008 17:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich habe jetzt die 3D-Auflösungen meiner GFK ganz hochgeschraubt und mit screenshoot als PNG gespeichert...wesentlich besser...damit komme ich wohl erstmal zurecht...Dank an alle....

MfG Andy...
