Thema: Verzahnung: Außen- und Innenverzahnung (5425 mal gelesen)
|
MikeYu
Mitglied
Diplomand
   Beiträge: 2
Registriert: 14.05.2008
|
erstellt am: 20. Mai. 2008 10:17  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen. Für meine Diplomarbeit möchte ich ein Rotationsdämpfer über ein Hohlrad antreiben. Dazu benötige ich ein Hohlrad mit: Evolventenverzahnung Zähnezahl: 29 Modul: 0,6 und ein Außenverzahntes Zahnrad:
Zähnezahl: 10
Eingriffswinkel: 20°
Modul: 0,6 da ich leider nur die Demoversion von Kisssoftware besitze kann ich die Zahnräder nicht als IGES, Step oder sonst einem für Solidworks lesbares Format speichern und verwenden. Gibt es dafür ein Freewareprogramm oder könnte mir jemand mit einer lizensierten Kisssoftware die beiden Zahnräder mir zukommen lassen. Für eure Hilfe dankbar,
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 20. Mai. 2008 10:40 <-- editieren / zitieren --> Unities abgeben: Nur für MikeYu
Hallo Michael, nachdem du diese Zahnräder nur zur Darstellung benötigst (oder werden aufgrund deiner Diplomarbeit tatsächlich Spritzgußwerkzeuge angefertigt?) kanst Du die Zahnräder einfach mit Kreisbögen modellieren. Für Demonstrationszwecke wie dein Dämpfer arbeitet reicht das immer. HTH
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 20. Mai. 2008 10:47 <-- editieren / zitieren --> Unities abgeben: Nur für MikeYu
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 20. Mai. 2008 11:01 <-- editieren / zitieren --> Unities abgeben: Nur für MikeYu
|
HenryV
Mitglied
Konstrukteur, Engineering
Beiträge: 817
Registriert: 18.05.2005 SolidWorks 2022 x64 SP5.0
Dell Precision 5820
Intel Xeon W-2125 4x4GHz
NVIDIA Quadro P2000 5GB
32GB RAM
2x Dell U2412M, 24" TFT
Windows 10 Enterprise x64 22H2
Microsoft 365 E5
Microsoft Visual Studio Enterprise 2022
|
erstellt am: 20. Mai. 2008 11:18 <-- editieren / zitieren --> Unities abgeben: Nur für MikeYu
|
MikeYu
Mitglied
Diplomand
Beiträge: 2
Registriert: 14.05.2008
|
erstellt am: 20. Mai. 2008 12:25 <-- editieren / zitieren --> Unities abgeben:

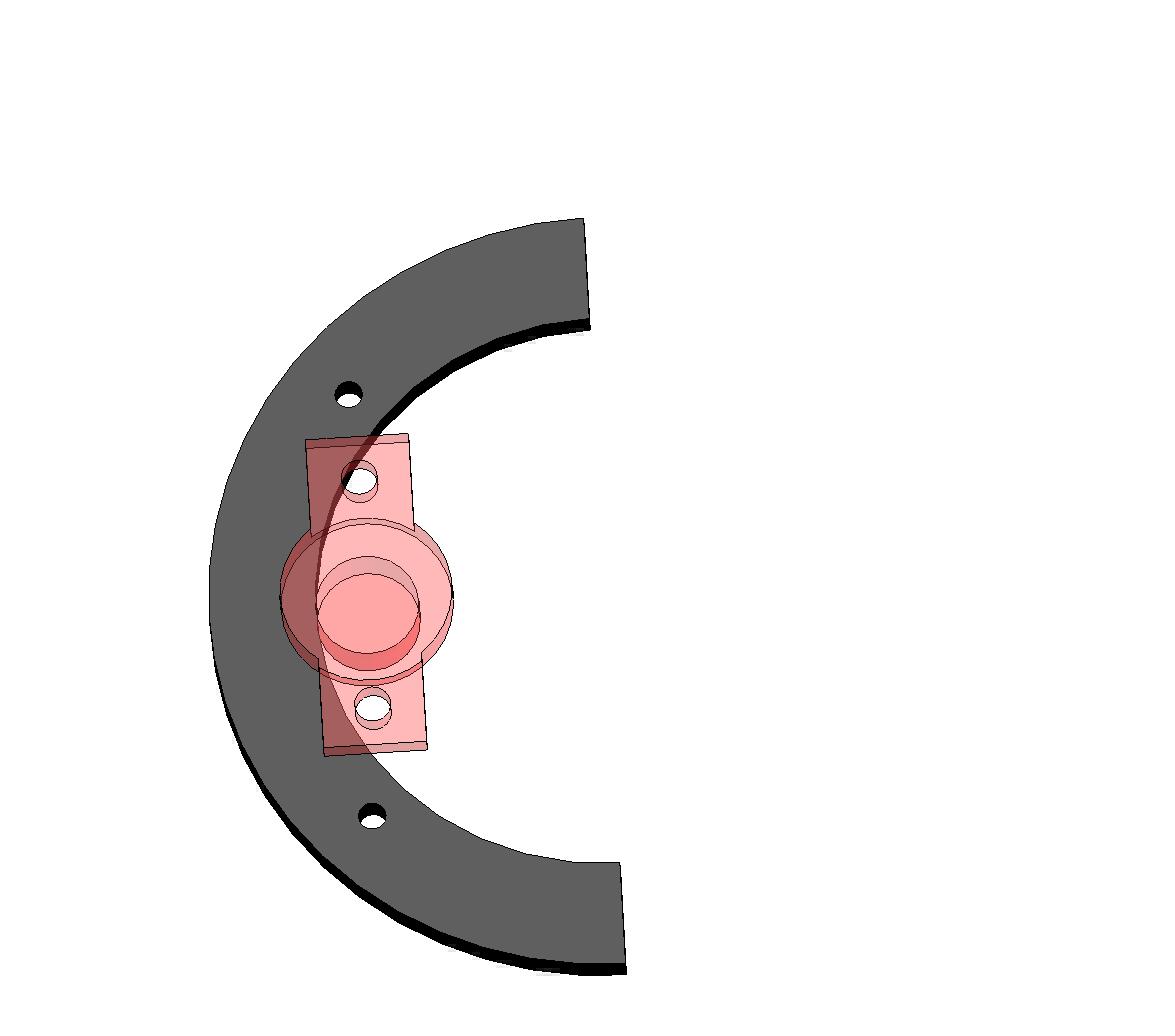

Hallo Jonischkeit. Nein natürlich werde ich dafür keine Spritzgußform herstellen lassen. Für Stückzahl 1 wäre das wohl auch nicht gerade billig :-) Ich hab mir das so gedacht, das die Verzahnung in ein Blech geschnitten wird und der Rotationsdämpfer (gibts bereits fertig bei ACE mit Zahnrad) auf diesem Blech dann abrollen kann. Und dazu brauch ich eben die Kontur. @myca: Danke für das File, das hilft mir weiter. Die http://www.gearwheel-online.de Seite kannte ich noch nicht, sieht viel versprechend aus, das probier ich gleich mal aus. Danke für die schnellen Posts.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
