Hallo Leute,

wie stelle ich Gewinde in einer Zusammenbauzeichung dar? wenn ich einen schnitt mache, werden keine gewinde angezeigt. System Solid Works 2007 Sp.03

Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 13. Mai. 2008 10:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Moin,

in einer BG mußt Du diese über "Einfügen -> Modellelemente in die entsprechende(n) Ansicht(en) hohlen!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 10:31

<-- editieren / zitieren -->

Unities abgeben:

geht leider nicht! nun was?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ralle1
Mitglied
Konstrukteur

Senden Sie eine Private Message an ralle1

Schreiben Sie einen Gästebucheintrag für ralle1

Beiträge: 6
Registriert: 31.05.2005

erstellt am: 13. Mai. 2008 10:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Hallo,
manchmal hilft auch Strg Q.
Oder in der Baugruppe im 3D-Modell das Gewindefeature
nochmal neu anpacken. Manchmal geht der Feature Bereich verloren.
Solidworks kann da manchmal zickig sein.
Gruss Ralle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 10:53

<-- editieren / zitieren -->

Unities abgeben:

das ist mir auch schon aufgefallen das Solid sich nicht wie Inventor männlich verhält sondern desöfteren zickt!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 11:10

<-- editieren / zitieren -->

Unities abgeben:

bin gerne für neue Infos offen, den es läuft immer noch nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin

Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 13. Mai. 2008 11:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Hallo,

geht der Schnitt auch genau durch die Bohrungsmitte, oder nur so ungefähr?

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 11:20

<-- editieren / zitieren -->

Unities abgeben:

genau druch die mitte. jetzt werden einige Bohrungen mit Gewinde angezeigt und andere Bohrungen nicht. ein und der selbe schnitt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 13. Mai. 2008 11:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Hallo,

was ist es denn für ein Teil/Zeichnung, stell doch bitte mal einen Screenshot zur Verfügung.
Irgendwas wo die Gewinde in Fasen oder Radien auslaufen?

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.

Senden Sie eine Private Message an cosinus

Schreiben Sie einen Gästebucheintrag für cosinus

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 13. Mai. 2008 11:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Überprüfe mal, ob bei allen Bohrungsfeatures in den Optionen der Haken bei "Gewindebeschreibung" gesetzt ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 11:31

<-- editieren / zitieren -->

Unities abgeben:


so bitte schön.

habe mich mal an die anweisung von jan gehalten. aber hat nicht für alle bohrungen funktioniert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ralle1
Mitglied
Konstrukteur

Beiträge: 6
Registriert: 31.05.2005

erstellt am: 13. Mai. 2008 11:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Sind die Gewindebohrungen in der Baugruppe oder im Part
eingefügt worden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 13. Mai. 2008 11:45

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Hallo,

also bei dem Teil sollte es eigentlich keine Probleme geben. Überprüfe doch bitte, ob die Bohrung im Einzelteil mittig sitzt, wenn mit dem Bohrungsassi erzeugt, mal weglöschen und neu erzeugen. ET neu speichern.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cosinus
Mitglied
Dipl.-Ing.

Beiträge: 176
Registriert: 01.03.2005

SWX 2018 Premium SP4.0
WIN 10

erstellt am: 13. Mai. 2008 11:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX

Immer wieder Spass mit den Gewinden im SWX SolidWorks

.
Setz mal die Gewindedarstellungsanzeige für die Ansicht von "Hohe Qualität" auf "Entwurfsqualität" oder umgekehrt. Manchmal hilfts.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an ThoMay

Schreiben Sie einen Gästebucheintrag für ThoMay

Beiträge: 5260
Registriert: 15.04.2007

SWX 2019
Windows 10 x64

erstellt am: 13. Mai. 2008 12:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX


Hallo und einen schönen Tag Alex.

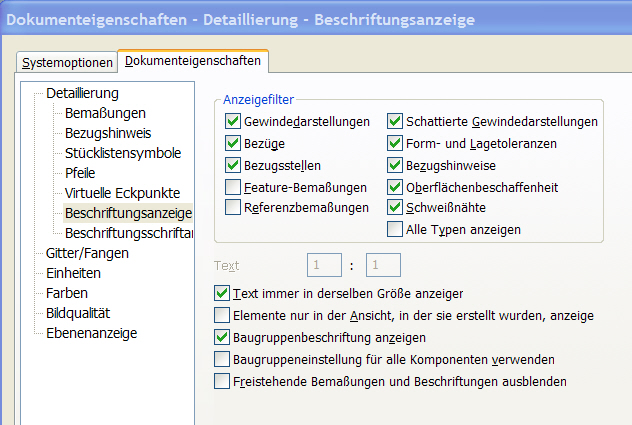

Hier auch Haken gesetzt? Siehe Bild

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSX
Mitglied
Techniker

Beiträge: 61
Registriert: 12.09.2006

erstellt am: 13. Mai. 2008 12:27

<-- editieren / zitieren -->

Unities abgeben:

Ja habe ich.
soweit läuft es nun muss immer die Darstellung einfügen, also Einfügen - Modellelemente usw. dachte man kann es irgendwo einstellen das es Solid immer macht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 5260
Registriert: 15.04.2007

SWX 2019
Windows 10 x64

erstellt am: 14. Mai. 2008 05:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX


Hallo und einen schönen Tag Alex.

Müsste eigentlich gehen.

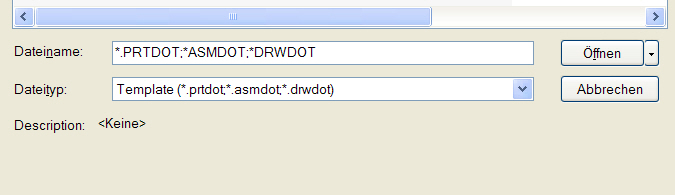

Öffne deine Vorlage - Dateien der Zeichnungen.(siehe Bild) Hier die Einstellung in den Dokumenteneigenschaften prüfen. Entsprechend einstellen und abspeichern.

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jörg W
Mitglied
Maschinenbautechniker und CAD Admin

Senden Sie eine Private Message an Jörg W

Schreiben Sie einen Gästebucheintrag für Jörg W

Beiträge: 1232
Registriert: 12.07.2001

Win 10 64bit
SW2018 SP5
HP z240
16GB Ram
Quadro P1000

erstellt am: 14. Mai. 2008 07:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für AlexSX


Hallo,

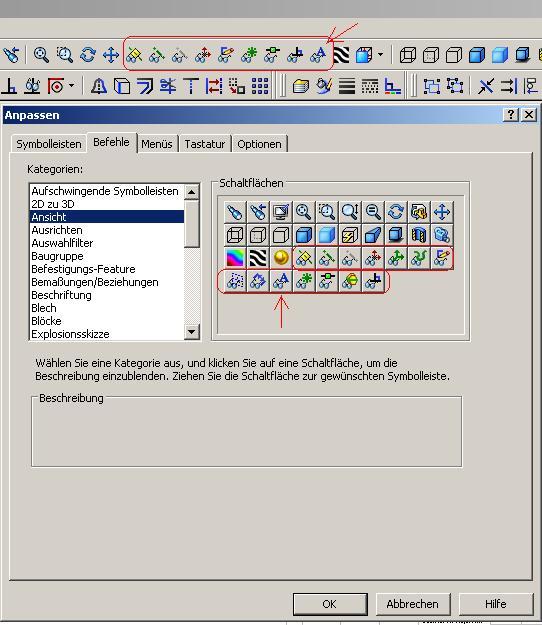

Über Extras/Anpassen/Befehle/Ansicht die Schaltfläche "Anzeige von allen Beschriftungen übergehen" in deine Werkzeugleiste ziehen.
Über diese Schaltfläche kannst Du auch die Gewindeanzeige "ein - und ausschalten"

Ich habe mir einige dieser Schaltflächen zum ein und ausblenden in meiner Werkzeugleiste angelegt (siehe auch Anhang).
Damit brauch ich zum ein-und ausschalten von Elementen nicht mehr über das Menü Ansicht zu gehen und ich bekomme die wichtigsten Ansichtseinstellungen direkt angezeigt.

------------------
Pfürti Jörg W

www.hydac.com / Meine Homepage / Waleska Webdesign / CAD.de Hilfeseite / Forenstammtisch Saar

Member of CAD.de BOINC Team

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
