Thema: Verrundungen (1883 mal gelesen)
|
stema
Mitglied
Technischer Angestellter
   Beiträge: 9
Registriert: 05.05.2008 Windows Xp SP2,
SolidWorks Premium 2007 SP5.0
Schnittstelle zu SAP >> PortaX
Pentium 4 CPU 2,8GHz - 2GB RAM
|
erstellt am: 05. Mai. 2008 10:36  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Habe ein Gussteil und will die Verrundungen(8mm) machen. Habe jetzt das Problem das ich manche Kanten nicht auswählen kann bzw. wenn ich das Feature Verrundung in einem weiteren Schritt anwende lassen sich aufeinmal die Kanten wieder Verrunden. Gibt es gewisse Auswahlkriterien nach dem man die Kanten für die Verrundungen auswählt? Mfg
Markus ------------------
Was nicht passt wird passend gemacht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MadHatter
Mitglied
CAD/CAM (Konstruktör)
Beiträge: 230
Registriert: 02.07.2007 Geschäftlich: SWX 2008 SP2 - CamWorks 2008 SP2.1 5xS - Win XP Pro x32 SP2 - Core 2 Duo E6850 @ 3,6GHz - 4GB RAM - PNY Quadro FX570 - 2x BenQ FP91G+ - Space Pilot
Privat: Vista x64 - Core 2 Quad Q6600 @ 3,4GHz - 4GB RAM - PNY Quadro FX570 - 2x 250GB Seagate Barracuda @ RAID0 - LG 22.0" L226WTQ
|
erstellt am: 05. Mai. 2008 10:44 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hallo! Normalerweise eigentlich nicht, bis auf die: Immer mit dem größten Radius anfangen und sich dann nach unten hin durchackern. Ist in deinem fall aber belanglos, da, so wie ich dich verstehe, nur 8mm-Radien vorkommen... Am besten du stellst das Teil mal rein, dann können wir mal drüberschauen (vorrausgesetzt, das Teil ist nicht "geheim")  [Diese Nachricht wurde von MadHatter am 05. Mai. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stema
Mitglied
Technischer Angestellter
Beiträge: 9
Registriert: 05.05.2008 Windows Xp SP2,
SolidWorks Premium 2007 SP5.0
Schnittstelle zu SAP >> PortaX
Pentium 4 CPU 2,8GHz - 2GB RAM
|
erstellt am: 05. Mai. 2008 10:51 <-- editieren / zitieren --> Unities abgeben:

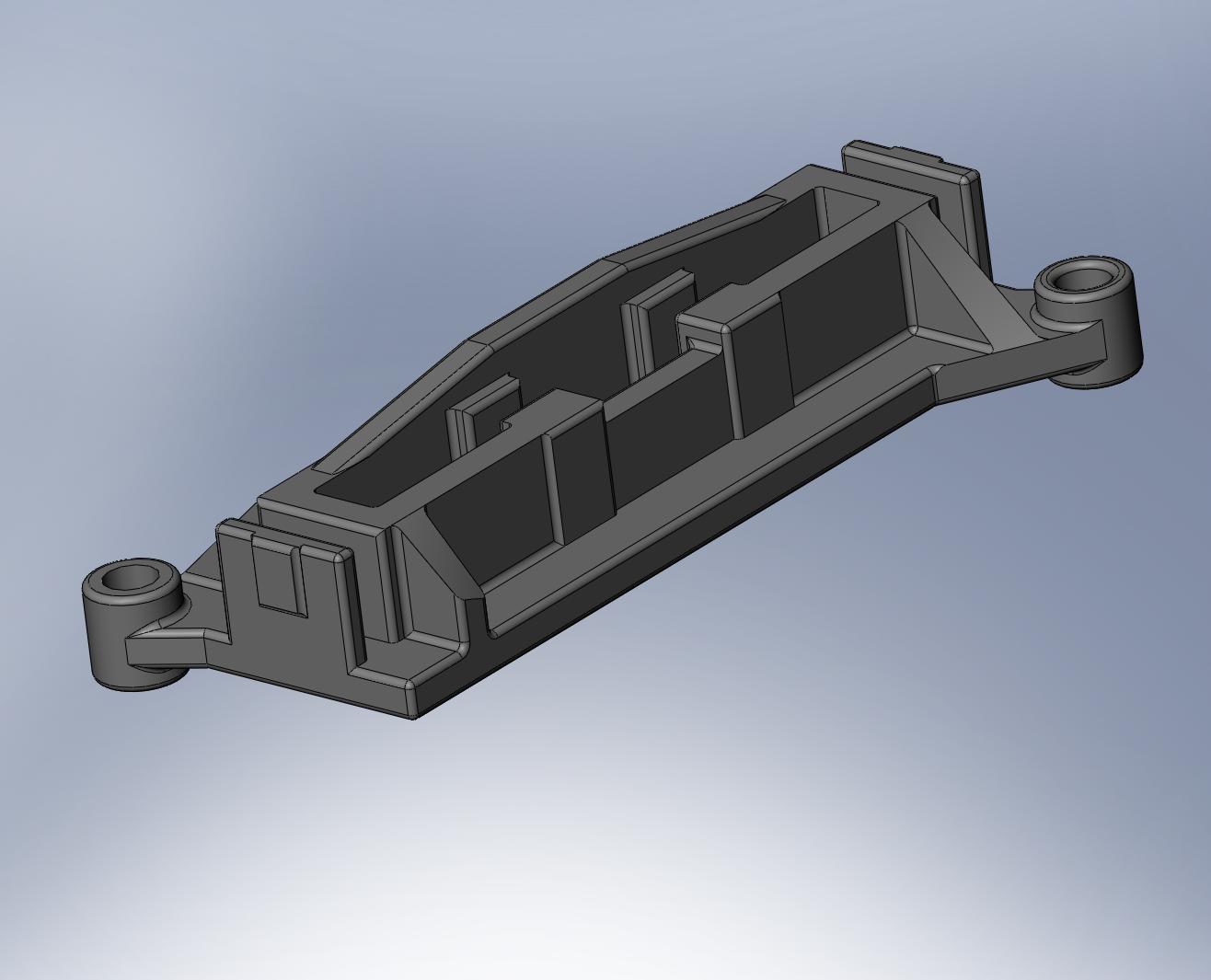

Hallo, hier ist mal ein jpeg wie das Teil ausschaut. Ich möchte das die Verrundungen in einem Feature beisammen sind. Habe das ganze auch schon mit FilletXpert versucht, doch damit bin auch nicht weiter gekommen da er mir Fehlermeldungen angezeigt hat. "Verrundungen können nicht durchgeführt werden" ------------------
Was nicht passt wird passend gemacht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin L
Mitglied
Maschinenbauingenieur
Beiträge: 266
Registriert: 19.02.2002 P4 2,8GHz; 1,5GB; NVIDIA Quatro FX500;
Win2000 SP3
|
erstellt am: 05. Mai. 2008 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hallo stema, warum möchtest Du alle Verrundungen in einem Feature haben? Oft sorgen genau diese Anforderungen für Probleme, gerade bei Änderungen (z.B. Meldung 'Kante nicht gefunden').
Ich gehe davon aus, daß Du den Radius zentral steuern möchtest, d.h. auf 'Knopfdruck' alle Radien z.B. von R8 auf R5 ändern.
Das kannst Du auch erreichen, indem Du die Radienwerte mittels einer Gleichung verknüpfst. Daher wäre meine Empfehlung, versuche die Verrundung in mehreren sinnvollen Schritten (vielleicht drei statt ein Feature). mfg. Martin ------------------
SolidWorks 2006, SP5.0 / SolidEdge V15, SP 14 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WiedemTh
Mitglied
Konstrukteur
Beiträge: 366
Registriert: 22.02.2005
|
erstellt am: 05. Mai. 2008 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hallo Markus, Verrundungen für Gussteile ist eine schwierige Sache. Manchmal muss man die Reihenfolge ändern und es geht mit den Radien. Oder manchmal muss man 7,99 anstatt 8 nehmen. Viel Spaß wünscht Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stema
Mitglied
Technischer Angestellter
Beiträge: 9
Registriert: 05.05.2008 Windows Xp SP2,
SolidWorks Premium 2007 SP5.0
Schnittstelle zu SAP >> PortaX
Pentium 4 CPU 2,8GHz - 2GB RAM
|
erstellt am: 05. Mai. 2008 14:24 <-- editieren / zitieren --> Unities abgeben:

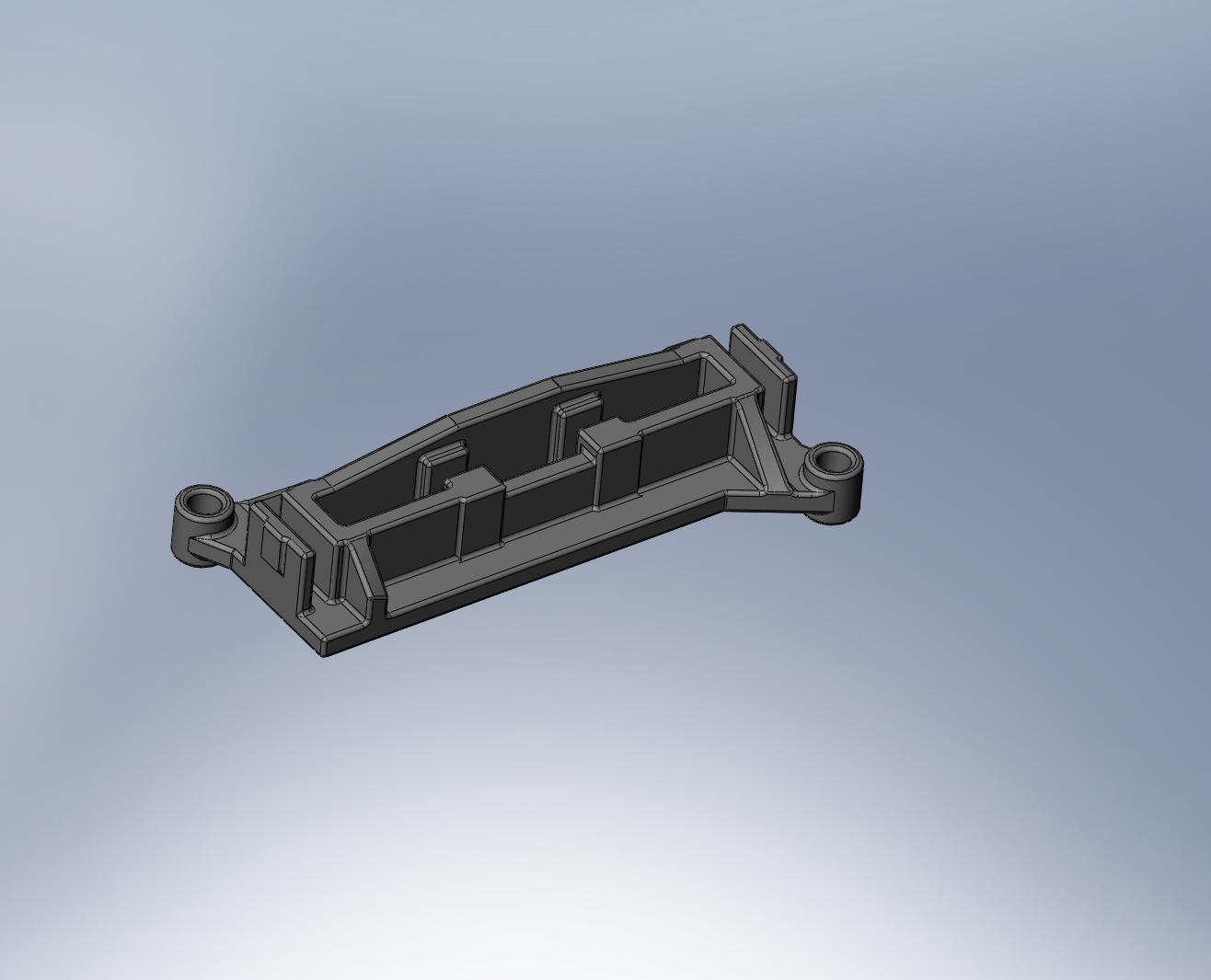

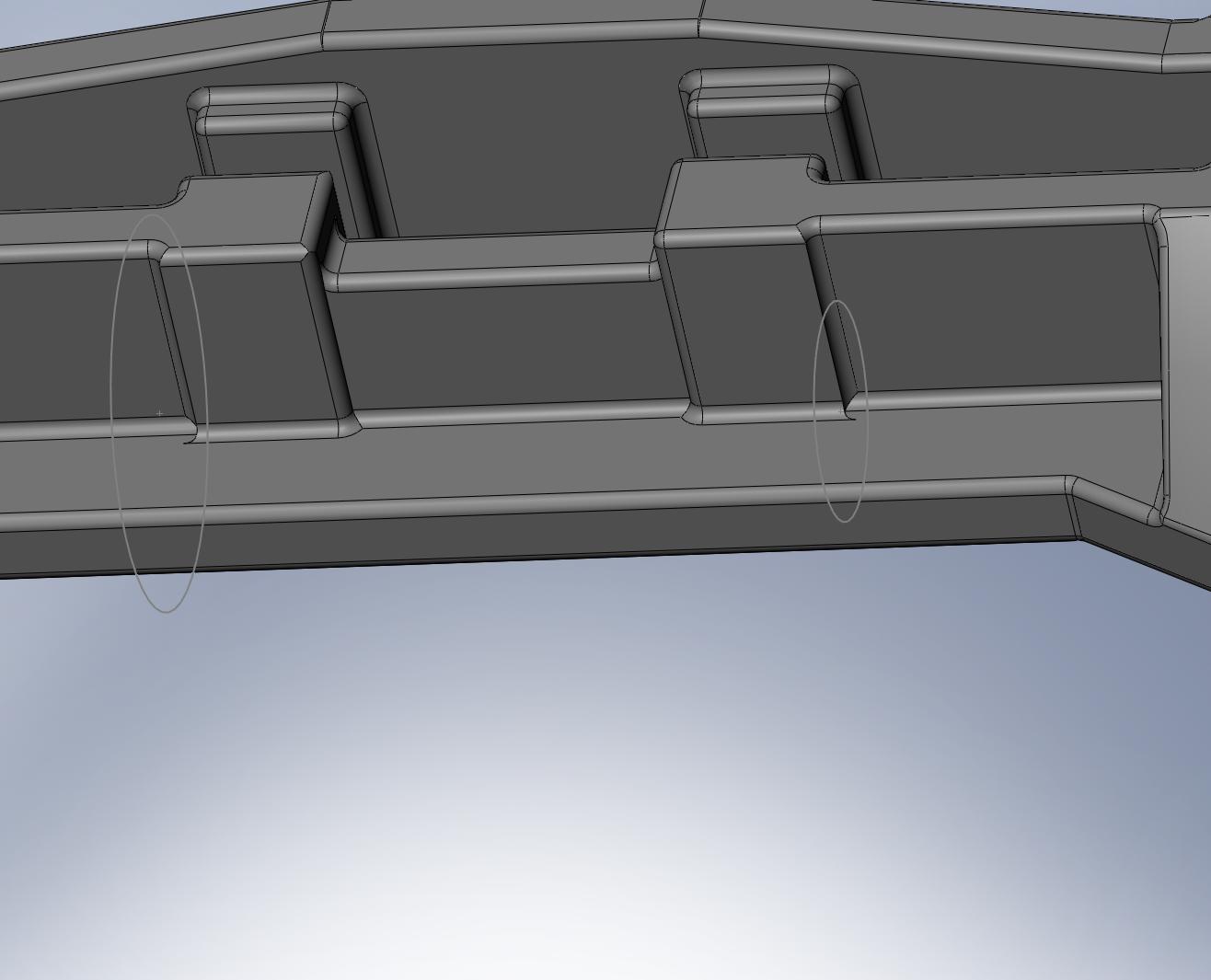

Hallo Leute, habe jetzt mal die Verrundungen erstellt. Ergebnis sieht am auf den Bildern. Für mich persönlich aber noch nicht zufriedenstellend. Wie kann ich die Verrundungen definieren das diese anders verlaufen bzw. aussehen. Außerdem habe ich für das Ergebnis 28 Verrundungsfeatures erstellen müssen. Das kommt mir ein wenig viel vor. (Rechnerleistung) Habe so gut wie keine praktischen Erfahrungen mit Gussteilen. Wenn Ihr ein paar Tipps habt für die Erstellung von Gussteilen habt wäre ich euch sehr verbunden. Mfg
Markus  ------------------
Was nicht passt wird passend gemacht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2648
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 05. Mai. 2008 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hallo Markus, um Dir präzise helfen zu können, mußt du das Teil hier reinstellen, raten ist schwer.
28 Features erscheinen mir zuviel. Ein Trick ist gelegentlich, die Features nicht gleich zu verschmelzen, sondern zuerst zu verrunden. Bei deinen Problemzohnen solltest du die Verrundung zur Rückwand zuerst erzeugen. HTH
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stema
Mitglied
Technischer Angestellter
Beiträge: 9
Registriert: 05.05.2008 Windows Xp SP2,
SolidWorks Premium 2007 SP5.0
Schnittstelle zu SAP >> PortaX
Pentium 4 CPU 2,8GHz - 2GB RAM
|
erstellt am: 05. Mai. 2008 15:15 <-- editieren / zitieren --> Unities abgeben:
|
Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)
Beiträge: 61
Registriert: 30.11.2005 Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis
|
erstellt am: 05. Mai. 2008 20:55 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hi du musst einfach die Reihenfolge ändern dann müsste es auch hinhaun mit dem Radius. Flächenverrundung ist oft auch sehr hilfreich. schade das nicht reinstellen darfst wär einfacher hoffe konnte helfen. ------------------
MFG Andreas [Diese Nachricht wurde von Cryptus am 05. Mai. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
marques_CH
Mitglied
Prozessdesign/PLM
Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 05. Mai. 2008 23:11 <-- editieren / zitieren --> Unities abgeben: Nur für stema
|
Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2572
Registriert: 02.10.2006 Firma: SW 2023-4.0 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2022-5.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 06. Mai. 2008 00:11 <-- editieren / zitieren --> Unities abgeben: Nur für stema
Hallo Markus, also dass mit deinen angezeigten Fehlern kommt sicherlich daher, dass du statt einen Außen- zum Teil einen Innenradius gewählt hasst. Dies wiederum kommt entweder von einer falsch angewählten Kante, oder durch die Funktion Tangentenfortsetzung in der Funktion Verrundung.

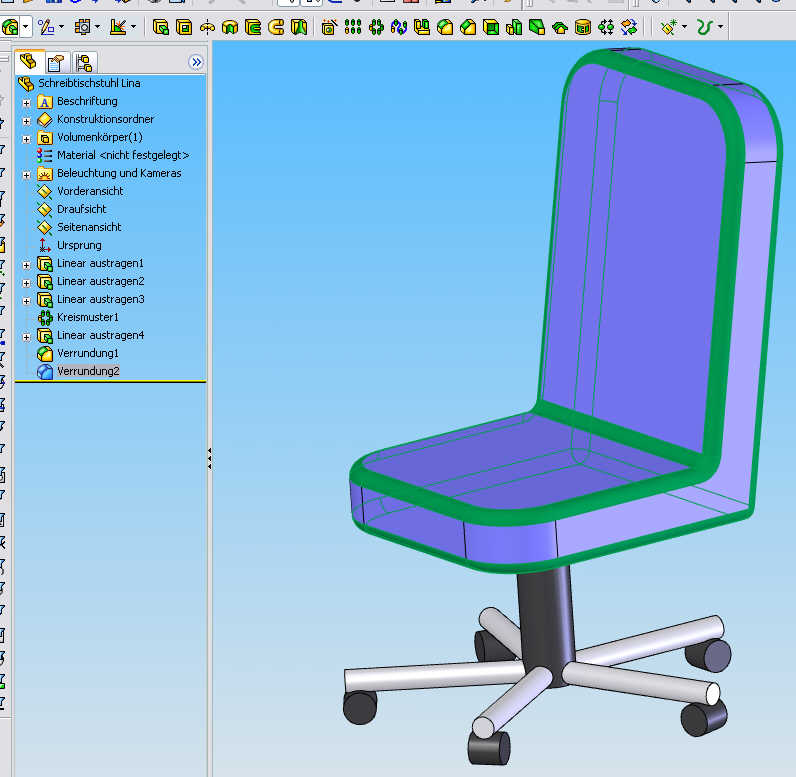

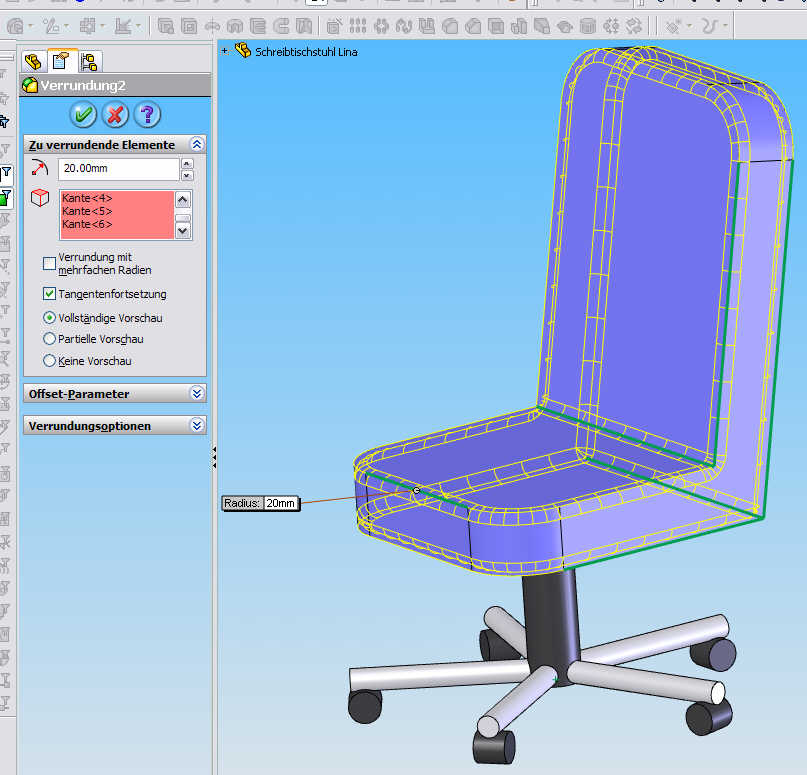

Mit dieser Funktion musst du ein wenig spielen oder evtl. auch weglassen, weil hier die Reihenfolge der ausgewählten Kanten wichtig ist. In den Bildern siehst du, dass ich mit einer einzigen Verrundung 24 Kanten verrundet habe, obwohl nur 6 Kanten ausgewählt sind. Grüße, Andi Beck
------------------
Hast du kein Problem?
Such dir eins. ( Und löse es ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stema
Mitglied
Technischer Angestellter
Beiträge: 9
Registriert: 05.05.2008 Windows Xp SP2,
SolidWorks Premium 2007 SP5.0
Schnittstelle zu SAP >> PortaX
Pentium 4 CPU 2,8GHz - 2GB RAM
|
erstellt am: 06. Mai. 2008 08:49 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, danke für die Hilfe. HAt mir schon sehr geholfen. War mein erstes Forum das ich gestartet habe und bin sehr positiv Überrascht von den schnellen und guten Antworten. Bin neu in der Branche und als Konstrukteur der mit Solid Works arbeite. Freue mich aber schon in Zukunft mehr mit cad.de zu arbeiten und werde versuchen mich selbst einzubringen wenn ich mal helfen kann. Mit besten Grüßen
Markus ------------------
Was nicht passt wird passend gemacht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
