Thema: Austragung (1826 mal gelesen)
|
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 24. Apr. 2008 16:49 <-- editieren / zitieren --> Unities abgeben:
|
brainseks Ehrenmitglied V.I.P. h.c. Konstrukteur / Entwicklung

 Beiträge: 3181 Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 24. Apr. 2008 17:05 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
Da gibts eine ominöse Einstellung des Startwinkels, der Standartmässig nicht auf 0° sitzt, sondern glaub was mit 135°. Nachtrag: bei der Helix der Ausgangswinkel mal auf 0° machen ------------------ Chaos ist eine Ordnung, die wir lediglich nicht durchschauen können [Diese Nachricht wurde von brainseks am 24. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 25. Apr. 2008 08:09 <-- editieren / zitieren --> Unities abgeben:
|
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 27. Apr. 2008 18:08 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
|
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 28. Apr. 2008 12:20 <-- editieren / zitieren --> Unities abgeben:
|
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 28. Apr. 2008 17:21 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
|
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 28. Apr. 2008 21:09 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
|
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 29. Apr. 2008 08:21 <-- editieren / zitieren --> Unities abgeben:
|
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 29. Apr. 2008 10:06 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666

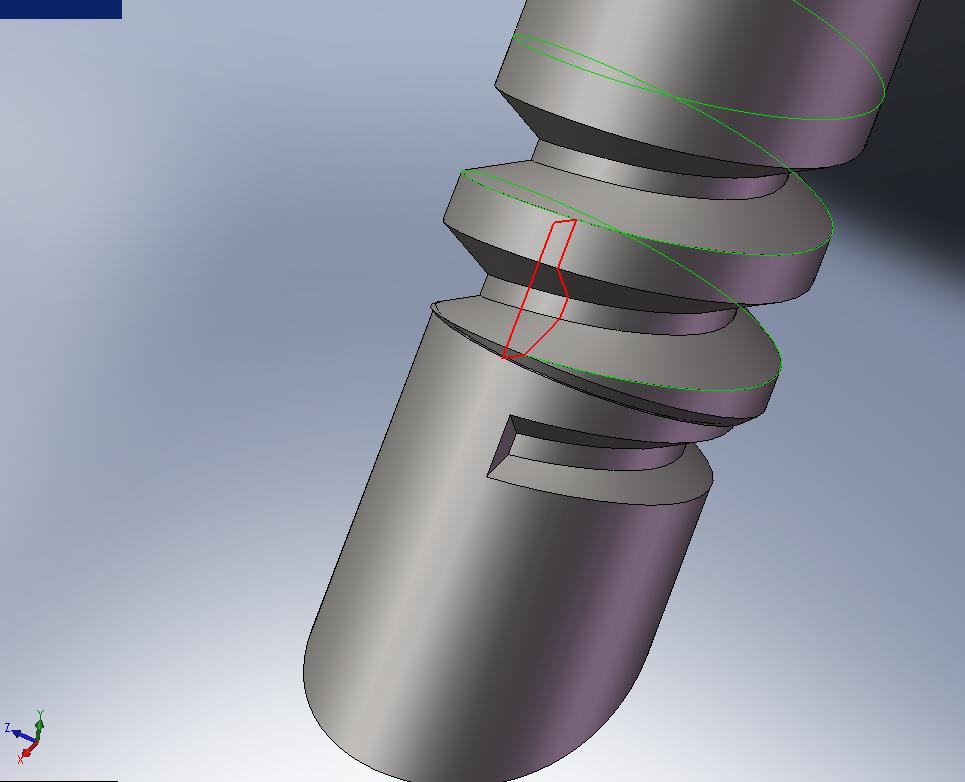

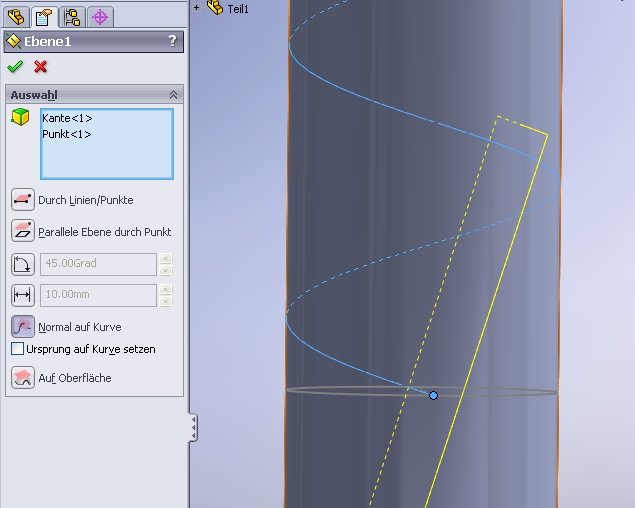

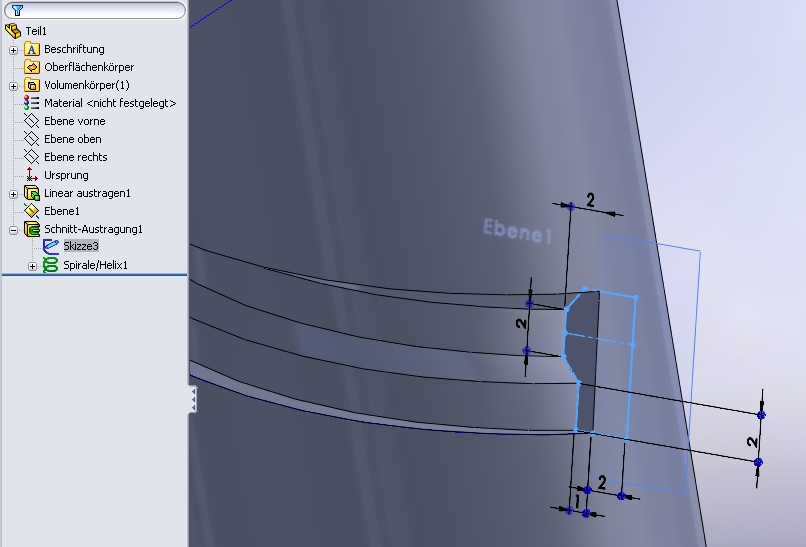

Hallo Rene! Nicht ganz. Die Skizzierebene ist nicht senkrecht auf deiner Helix. Aber ich sehe ganz andere Probleme bei dem Teil: Die Schraube liegt bezogen auf das Basiskoordinatensystem sehr seltsam im Raum. Das gibt unschöne Überraschungen beim Skizzieren. Deshalb kippt dir auch immer die Profilskizze unerwartet auf die andere Seite um. Am Besten erstellst du dir für diese Jobs ein eigenes Koordinatensystem, das sich z.B. auf den Schraubenkopf bezieht und bei dem sich zwei Ebenen genau in der Achse der Schraube schneiden. Das macht das Leben erheblich einfacher Ich empfehle dir, die Schraube anders herum aufzubauen: Du modellierst die Schraube auf Kerndurchmesser (hier 2/10") und fügst über die Helix das Spitzgewinde hinzu. Danach werden Fasen und Freistiche durch ein Rotationsfeature abgezogen. Ausgetragene Schnitte, die sich selbst schneiden, versetzten SWX unter Stress, speziell, wen eine Helix mitwirkt... Die Schraube wird vermutlich gespritzt. (oder ?!) Dann achte auf ein Gewindeprofil, dass keine Hinterschnitte hat. Das bedeutet, dass du eine (von Sechskant abgesehen) einfache zweigeteilte Form benutzen kannst, die du einfach senkrecht entformen kannst.Grüße Günter ------------------ Wie man Fragen richtig stellt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton Mitglied Konstrukteur / CAD-Admin (au Backe!)

 Beiträge: 571 Registriert: 30.01.2007 Dell Precision PWS 390 2,66GHz; 4GB Ram Quadro FX 3500/4000 SDI Win XP Pro MegaCad 2006 2d SW2007 SP4 SpaceExplorer
|
erstellt am: 29. Apr. 2008 10:28 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
Abgesehen davon weiss ich nicht warum du so viele Ebenen reingemacht hast  . Du brauchst einige nicht dafür: -die Skizze für den Sechskant kannst du gleich auf die Fläche des Kopfes machen -genauso die Verjüngung Die Achse brauchst du auch nicht, es ist ja schon eine Temporäre vorhanden Das ist ja alles nicht falsch, aber du machst dir zu viel arbeit und die Übersichtlichkeit leidet. Johannes
------------------ Faulheit ist der Motor des Fortschritts Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 29. Apr. 2008 12:26 <-- editieren / zitieren --> Unities abgeben:
Hallo, also das mit den Ebene stimmt wohl.Die sind noch übrig geblieben aus der "Probieren" Phase. Das mit dem KO -System wollte ich umsetzen aber ich scheitere irgendwie dann doch. Das Ko System zu erstellen ist kein Problem aber danach richten sich meine Skizzen auch weiterhin nach dem alten KO System wieder aus. Was mache ich denn da verkehrt. Vielen Dank im übrigen für die anderen Hinweise mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 06. Mai. 2008 07:35 <-- editieren / zitieren --> Unities abgeben:
Hallo, könnte mir jemand mal erklären wie ich meine Schraube im Ko-System wieder rechtminklig legen kann? Ich komme mit der Referenzgeometrie Koordinatensystem leider überhaupt nicht klar.Wenn ich ein KO System erstelle bleiben allerdings sämtliche Ansichten immer noch so wie sie vorher waren und nichts hat sich verändert. mfg Rene Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Baumjäger Mitglied CAD/PDM Administrator

 Beiträge: 339 Registriert: 21.06.2006 SW2017 - S5.0 AutoCAD Mechanical 2018 Win10 Intel Xeon E3-1240 V2 3,4GHz 16GB RAM NVIDIA Quadro 4000
|
erstellt am: 06. Mai. 2008 08:43 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
Hallo, Wie deine Schraube im "standard"-Koordinatensystem liegt, ist eigentlich einfach nur von deiner ersten Skizze abhängig. (bzw. in einer Baugruppe von den Verknüpfungen der Einzelteil-Ebenen zu den Baugruppen-Ebenen). Ich hab deine Schraube nicht im SWX angesehen, glaube aber nicht dass man dafür ein zusätzliches Koordinatensystem bauen muss, zumindest dein Problem lösen wirst du damit nich können. gruß Andy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 06. Mai. 2008 08:55 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
Hallo zusammen, Der Grund für die seltsame Raumlage des Teils liegt in den Vorarbeiten, die notwendig waren eine bestimmte Oberfläche zu erzeugen. Die würde ich jetzt nicht in Frage stellen, sondern eher nach einer Lösung suchen, wie man das Teil neu orientieren kann. Ich hatte Rene in einer PM vorgeschlagen mit Körper verschieben / rotieren das Teil wieder am Basiskoordinatensystem zu orientieren. Mit meinem SWX 08 kann ich ihm da leider nicht weiterhelfen und ich hab keinen blassen Schimmer, wie man es in 07 lösen kann. Wenn sich jemand erbarmen könnte, der noch ein 07 sein eigen nennt und ihm den Körper wieder ins Basissystem transformiert ? Grüße von Günter ------------------ Wie man Fragen richtig stellt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Baumjäger Mitglied CAD/PDM Administrator

 Beiträge: 339 Registriert: 21.06.2006 SW2017 - S5.0 AutoCAD Mechanical 2018 Win10 Intel Xeon E3-1240 V2 3,4GHz 16GB RAM NVIDIA Quadro 4000
|
erstellt am: 06. Mai. 2008 09:38 <-- editieren / zitieren --> Unities abgeben:          Nur für vectra666
|
vectra666 Mitglied Student

 Beiträge: 48 Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 06. Mai. 2008 13:37 <-- editieren / zitieren --> Unities abgeben:
|
