Hallo zusammen

Ich häng an einem wahrscheinlich banalen Problem fest:

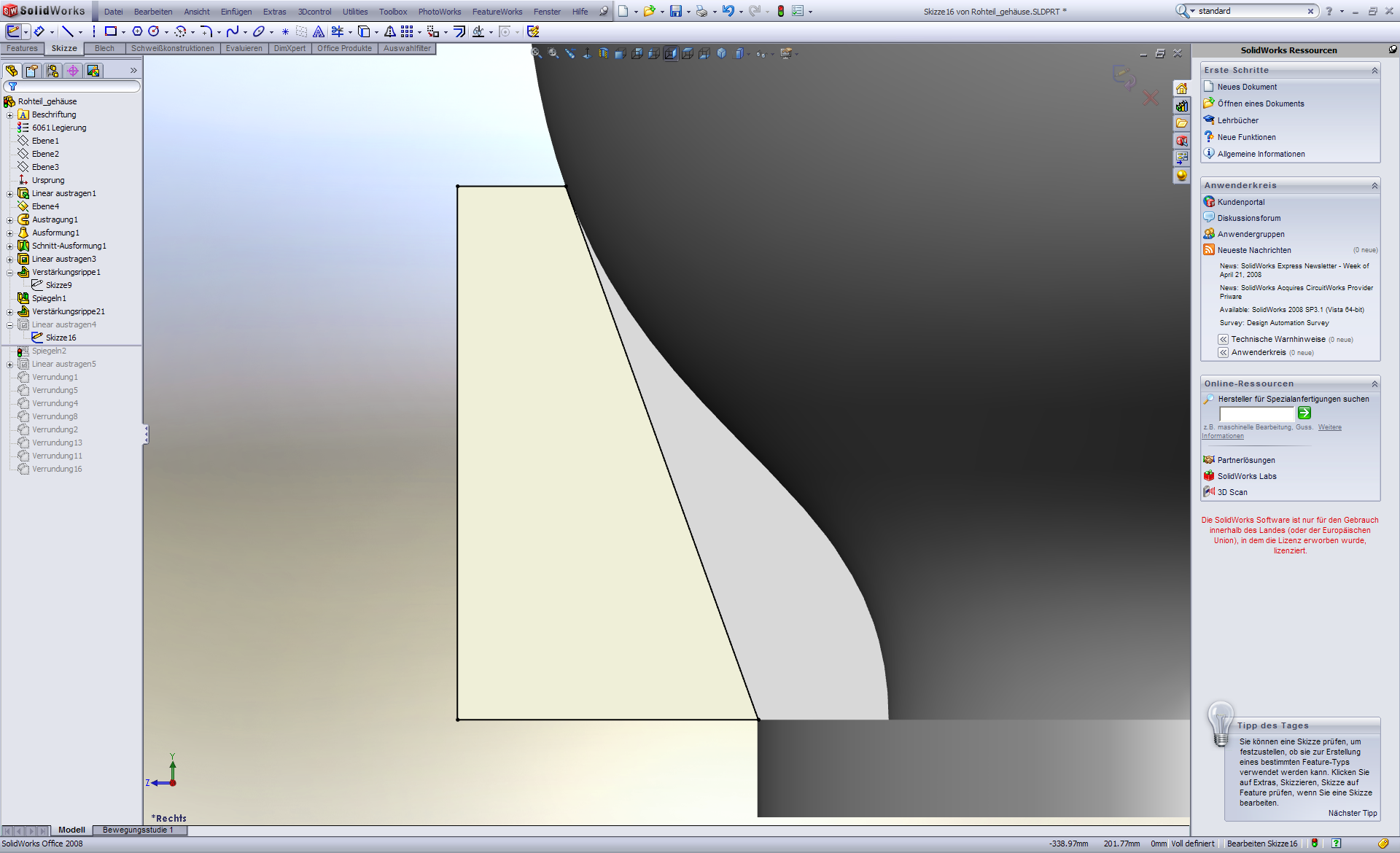

Ich muss eine Rippe erstellen, die tangential zu Mantel ist. (Siehe Bild)
Unten ein runder Flansch, oben einen Elippsen-Mantel. Und auf die Fläche der Ausformung kommt diese Rippe.
Nun habe ich versucht mit dem Rippen-Feature eine Rippe zu erstellen, hat leider nicht geklappt.

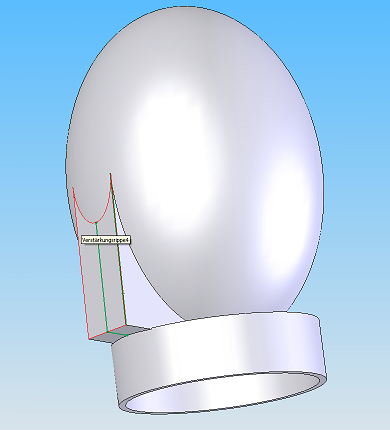

Hab somit mit dem Rippen-Feater eine Rippe erstellt, die weiter raus geht (siehe Bild), um dann den teil der zuviel ist wegzuschneiden (gelber teil).

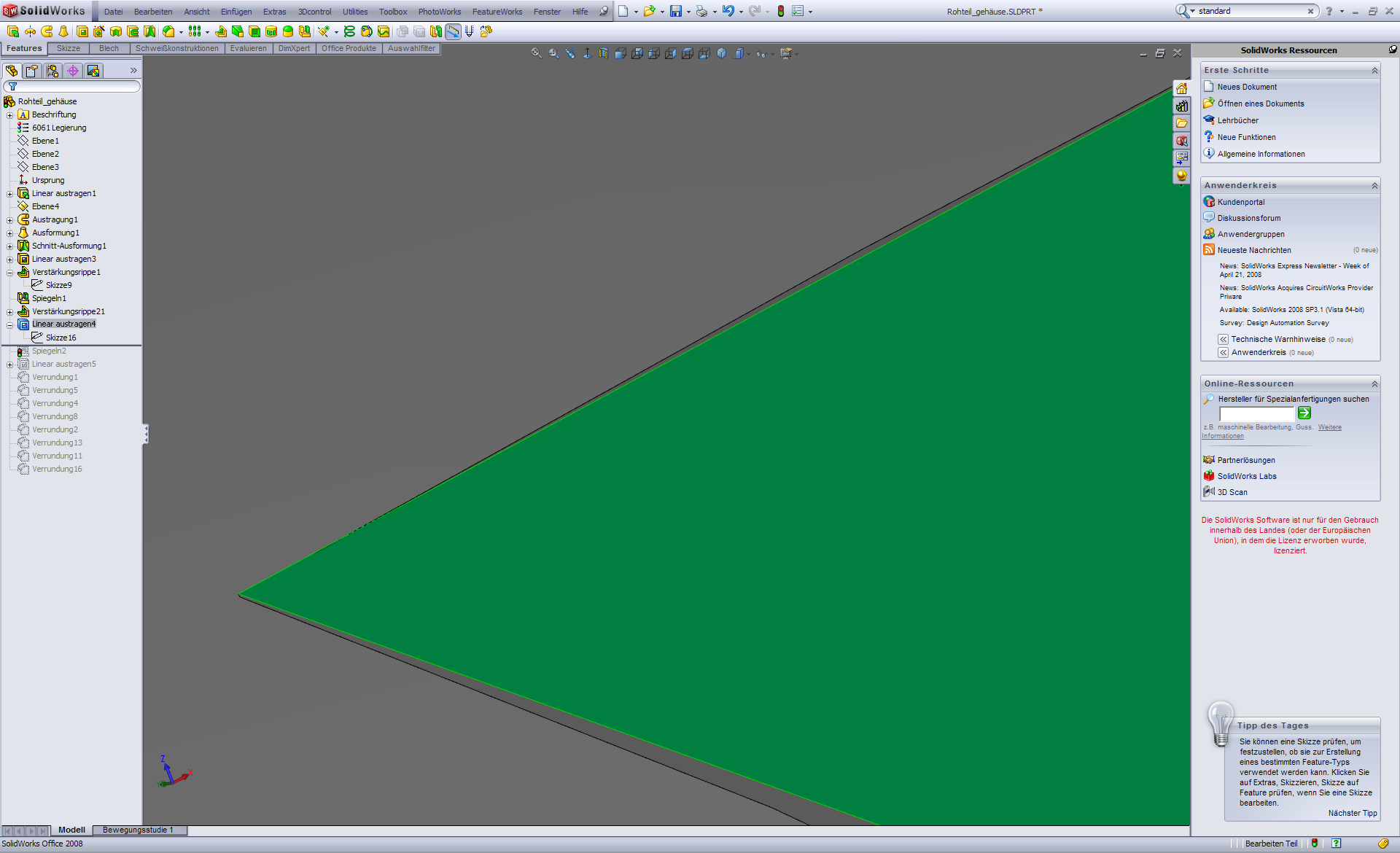

Das Problem ist eigentlich, dass es mir nicht aufgeht mit dem tangentialen Überlauf auf die Ausformungsfläche, da das Rippen-Feature auf der äusseren Fläche gerade ist, das selbe oben beim Flansch. (2.tes Bild)

Versteht mich jemand?

Wäre für Tipps und Tricks dankbar

Danke im Voraus.
Gruss
Dave

------------------
SolidWorks - Master of Disaster

[Diese Nachricht wurde von PFIFFNER am 22. Apr. 2008 editiert.]

[Diese Nachricht wurde von PFIFFNER am 22. Apr. 2008 editiert.]

[Diese Nachricht wurde von PFIFFNER am 23. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Dave,

...Versteht mich jemand?...

nein.

Mache ne Skizze mit kantenübernahme (Kontur wie Du es haben möchtest) und trage es symetrisch aus.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich glaub es liegt an der Tangentialität.
dann laufen die entstehenden Kanten nämlich an dem Ellipsoiden vorbei ...
ziehst du die Linie etwas kürzer, geht es.

Versteht mich jemand?

Gruß, Christian

p.s - Rippenfunktion mit offenem Linienzug, der an beiden Enden an den Körper stößt!

p.p.s - gewölbte Rippe wüsst ich jetzt auch nicht als direktfunktion,

[Diese Nachricht wurde von Christian_W am 22. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

also denken wir daran, daß es noch gefertigt werden muß...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dave,

mit Hilfe von Christian habe ich Dich verstanden. Du kannst die tangentiale Rippe erzielen, indem Du besagten "gelben" Bereich mit einem "Oberflächenschnitt" entfernst.
Dafür musst Du eine Oberfläche tangential an deinem Ellipsoid erzeugen. Ausgangsbasis dafür könnte eine Schnittkurve sein, die den Ellipsoid an der Stelle schneidet, an der die Rippe auslaufen soll. Du könntest dann ein Segment des Querschnittes (Kreisquerschnitt bei regelmäßigem Ellipsoid) entlang einer Linie zur Oberfläche austragen. Richtung der Linie und Austragung ist dann natürlich der Winkel, in dem Du den Ellipsoid tangential berühren willst. Wenn die Oberfläche steht, nur noch den entsprechenden Schnitt ausführen.

Ich hoffe, das hilft

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von myca:
:) Hi Dave,

...Versteht mich jemand?...

nein.

Mache ne Skizze mit kantenübernahme (Kontur wie Du es haben möchtest) und trage es symetrisch aus.

G.  ;) thomas

---

Führt genau zum gleichen Problem, dass ich nachher an der runden Mantelfläche einen Absatz habe....

@clownfisch: werde ich ausprobieren, danke

------------------
SolidWorks - Master of Disaster

[Diese Nachricht wurde von PFIFFNER am 23. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke für die Tipps

Ich habs jetzt hinbekommen.
Habs jetzt mit einem ausgeformten Schnitt gemacht.

- Mit dem Rippenfeature eine Rippe erstellt, die nicht tangential, sondern einen beliebigen Abstand zum Mantel hat.

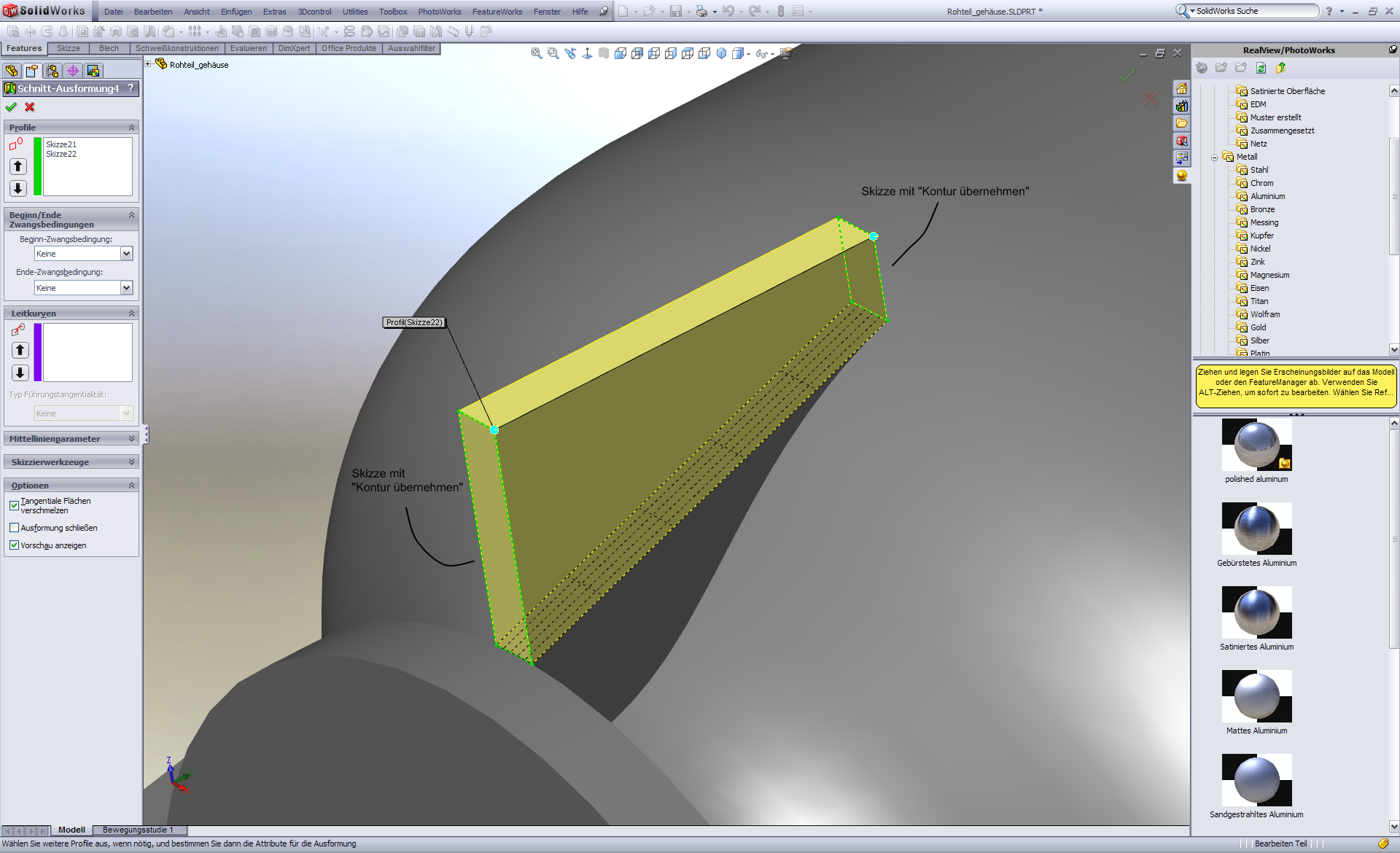

- oben und unten an der Rippe eine Skizze mit Kontur übernehmen (damit man die Rundungen mitnehmen kann)
- zwischen den beiden Skizzen einen ausgeformten Schnitt erstellt.
- Fertig ist eine Rippe mit einem runden Steg, der verlaufend zwischen den beiden Flächen ist! (Kreis und Ellipse)

Gruss
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dave,

ich gratuliere zur Lösung!
Mir ist gerade noch etwas eingefallen. Wenn der Querschnitt durch den Ellipsoid in der Höhe wo die Rippe ausläuft kreisrund ist, hättest Du natürlich auch einen rotierten Schnitt machen können.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Daran hab ich natürlich auch gedacht
aber der Querschnitt ist an dieser Stelle eben nicht kreisrund...
Aber danke trotzdem

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was jetzt allerdings noch Probleme verursacht ist die Zeichnung.
Bei jedem Versuch die Rippe zusammen mit dem ausgeformten Schnitt von einer Schnittansicht auszugrenzen, stürzt SWX ab.
Nur die Rippe anwählen funzt wunderbar, aber um die richtige Form auf der Zeichnung zu haben, muss ich ja den ausgeformten Schnitt auch in den Schnittbereich unter Eigenschaft der Zeichenansicht nehmen.

Ich habe das unserem Support gemeldet...
Die haben gesagt, das sei ein Fehler und jetzt ist das über den grossen See mit der SR-# 1-845113387

Mal sehen, was die sagen...

Greetz
Dave

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Antwort vom Support:

Fehler in den USA anerkannt und mit SPR 430150 der Entwicklung weitergeleitet.

Gruss
Dave

------------------
SolidWorks - Master of Disaster
