Thema: Schneiden ab Oberfläche (571 mal gelesen)

Kayyy
Mitglied
Konstrukteur

Senden Sie eine Private Message an Kayyy

Schreiben Sie einen Gästebucheintrag für Kayyy

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 22. Apr. 2008 09:07

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo SWer,

ich versuche an einem Körper alle überstehenden Körperteile entlang der "Dachschräge" zu entfernen. Teil abspalten, Schneiden bis zusammengefügter Oberfläche, funktioniert alles nicht richtig. Ich habe diese Teil "ausgetragen bis Oberfläche", die Oberfläche hat aber Löcher bzw. Schlitze. Diese liegen in einer Ecke mit Radien, sodass ich die Oberfläche auch nicht geschlossen bekomme. Hört sich kompliziert an, ist es aber bestimmt nicht. Wer kann helfen?

Gruß Kay.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 22. Apr. 2008 09:10

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Hi Kay,

Schneiden bis Eckpunkt???????????

Falls nicht vorhanden - rienskizieren.

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Senden Sie eine Private Message an GDawg

Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 22. Apr. 2008 09:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Unnötige Flächen mit "Fläche löschen" (Einfügen -> Fläche -> Löschen... ) entfernen?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 22. Apr. 2008 10:29

<-- editieren / zitieren -->

Unities abgeben:

Danke für die Antworten!

Bis Eckpunkt schneiden: Die Fläche bis zu der geschnitten werden ist ja dachförmig in drei Ebenen angeschrägt. Welchen Eckpunkt soll man da nehmen???

WFlächen löschen: Wenn ich Flächen lösche entsteht ein Hohlkörper?!?

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 22. Apr. 2008 10:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Zitat:
Original erstellt von Kayyy:
WFlächen löschen: Wenn ich Flächen lösche entsteht ein Hohlkörper?!?

Fläche löschen -> löschen und ausbessern.

------------------

[Diese Nachricht wurde von G. Dawg am 22. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 22. Apr. 2008 10:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Hi Kay,

ich hätte gern ein Bild mit gekenzeichneten Elementen die Du weg haben wilsst...

g. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 22. Apr. 2008 11:26

<-- editieren / zitieren -->

Unities abgeben:


Hallo myca,

das Teil ist ausgetragen "bis Oberfläche" eines anderen Teils. Deswegen diese (hier grünen) Stege, die weg müssen.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 22. Apr. 2008 11:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Zitat:
Original erstellt von Kayyy:

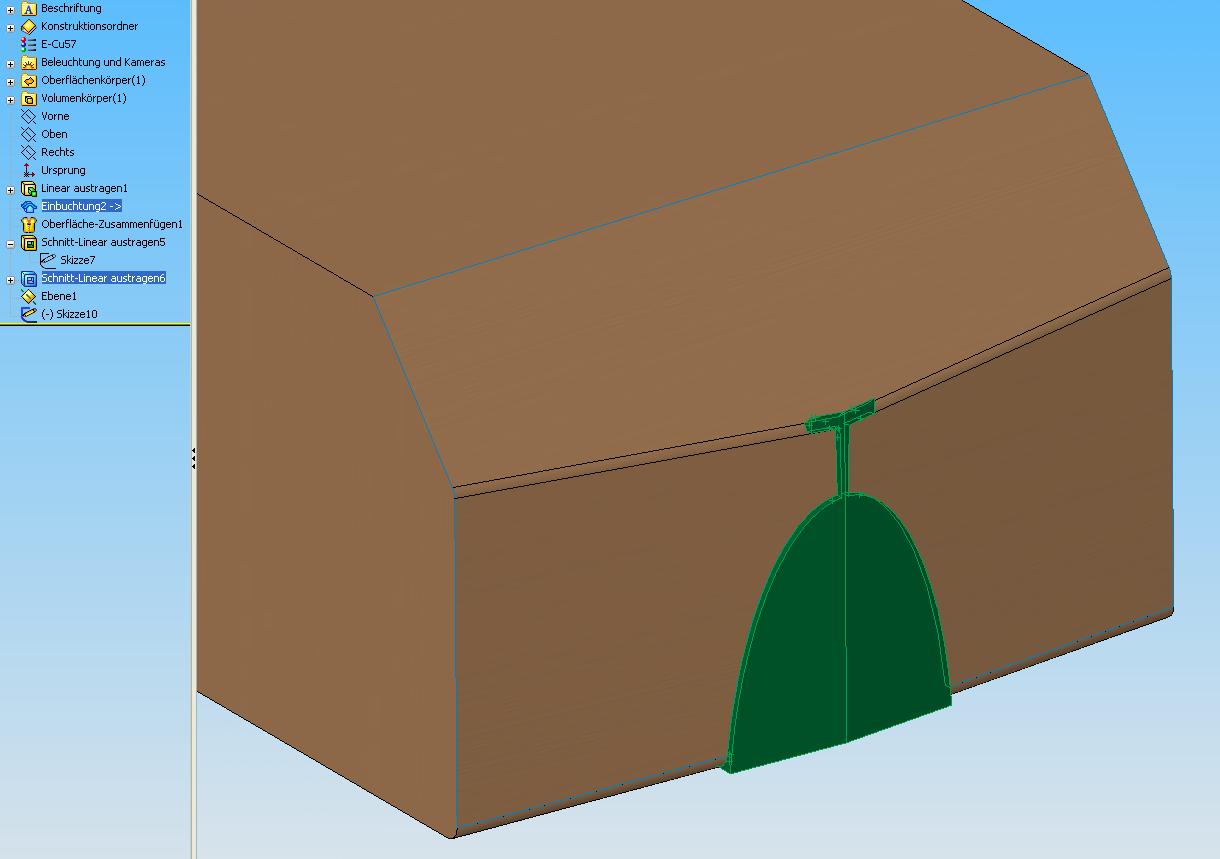

Deswegen diese (hier grünen) Stege, die weg müssen.

Und jetzt auf Fläche löschen klicken...

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MadHatter
Mitglied
CAD/CAM (Konstruktör)

Senden Sie eine Private Message an MadHatter

Schreiben Sie einen Gästebucheintrag für MadHatter

Beiträge: 230
Registriert: 02.07.2007

Geschäftlich: SWX 2008 SP2 - CamWorks 2008 SP2.1 5xS - Win XP Pro x32 SP2 - Core 2 Duo E6850 @ 3,6GHz - 4GB RAM - PNY Quadro FX570 - 2x BenQ FP91G+ - Space Pilot
Privat: Vista x64 - Core 2 Quad Q6600 @ 3,4GHz - 4GB RAM - PNY Quadro FX570 - 2x 250GB Seagate Barracuda @ RAID0 - LG 22.0" L226WTQ

erstellt am: 22. Apr. 2008 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Leg dir doch eine neue Oberfläche auf das Solid mit den Flächen die du haben willst und verbinde die fehlenden Teile der Oberläche. Dann mit dem Abspalten-Feature die überstehenden Teile entfernen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 22. Apr. 2008 11:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Und wenn das immernoch nicht geht, Modell hochladen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Senden Sie eine Private Message an Jonischkeit

Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 22. Apr. 2008 11:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Hallo Kay,

So weit ich das sehen kann, wäre die einfachste Lösung, wenn du vor dem Einbuchten die Oberfläche deiner Dachschrägen mit Offset 0 in einen Flächenkörper kopierst. Dann kommt die Einbuchtoperation die unerwünschte Strukturen hinterlässt. Diese kanst du dann ganz simpel von vorne mit einem Schnitt bis Oberfläche wegschneiden, da du noch die Originalfläche (als Kopie) hast.

HTH Hope this helps (Hoffe, es hilft weiter)
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 23. Apr. 2008 09:34

<-- editieren / zitieren -->

Unities abgeben:



Hallo Jonischkeit,

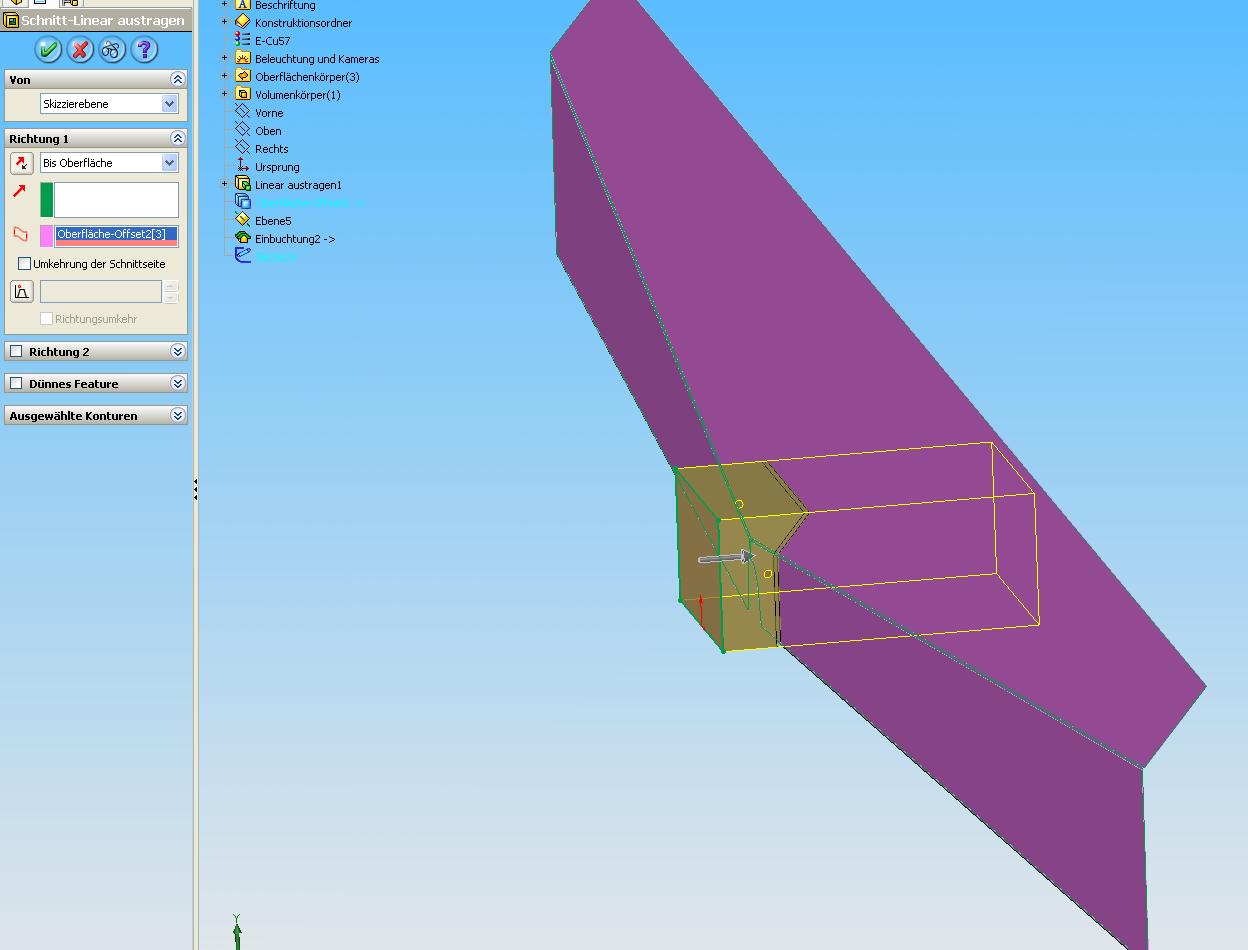

genau das habe ich versucht, der Schnitt geht aber dennoch durch das ganze Teil hindurch (S. Bild 1). Was übrig bleibt ist die Offset-Oberfläche und ein Stück Radius. (Bild 2)

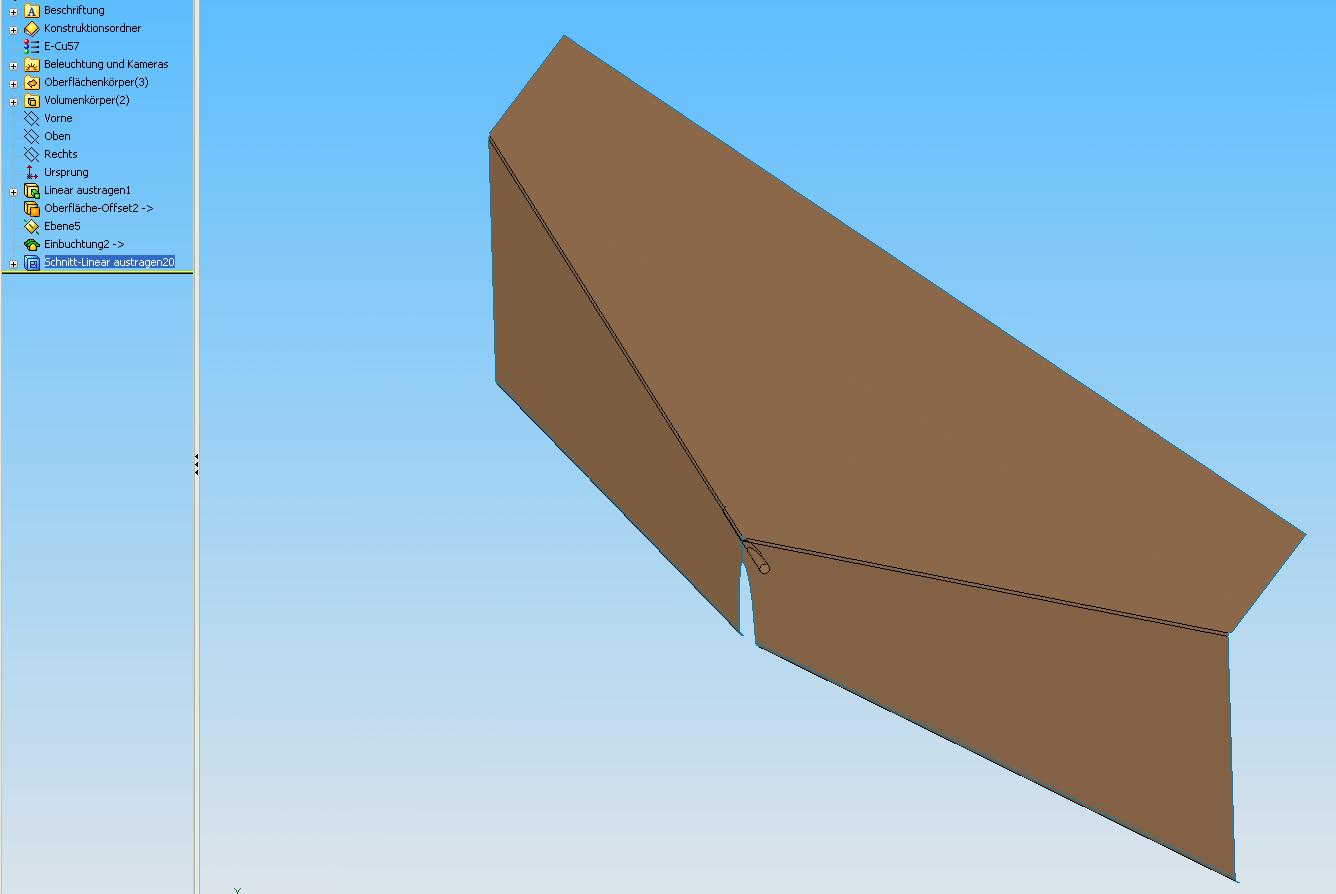

Habe auch versucht alles einzeln weg zu schneiden. Nach ca. 10 Ebenen und genau so vielen Schnitten war das Ergebnis nicht zufriedenstellend.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer

Senden Sie eine Private Message an clownfisch

Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 23. Apr. 2008 09:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Hallo Kay,

Zitat:
Original erstellt von Kayyy:
... die Oberfläche hat aber Löcher bzw. Schlitze. Diese liegen in einer Ecke mit Radien, sodass ich die Oberfläche auch nicht geschlossen bekomme.

deswegen funktioniert auch nicht der von Michael vorgeschlagene Schnitt. Du musst also zuerst die Fläche definieren (reparieren), die Du hinterher als Außenfläche haben willst. Ich fürchte da kommst Du nicht drumrum. Das kann doch aber bei der Geometrie die Du hast nicht so schwer sein? Reicht da nicht eine ausgetragene Oberfläche von der Kontur, die oben in den Radius übergeht? Im Zweifelsfall wirklich mal das Modell hochladen!

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...

Senden Sie eine Private Message an KMassler

Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 23. Apr. 2008 14:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Kannst du nicht mal das Teil hochladen? Das sieht jetzt nicht wirklich geheim aus.
Oder kleistere die geheimen Stellen mit ner Austragung zu und gib uns das Teil als Parasolid.

------------------
Klaus

www.al-ko.com | mein Gästebuch | privat...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 23. Apr. 2008 15:45

<-- editieren / zitieren -->

Unities abgeben:

zip.zip


Nun gut hier ist das Miststück

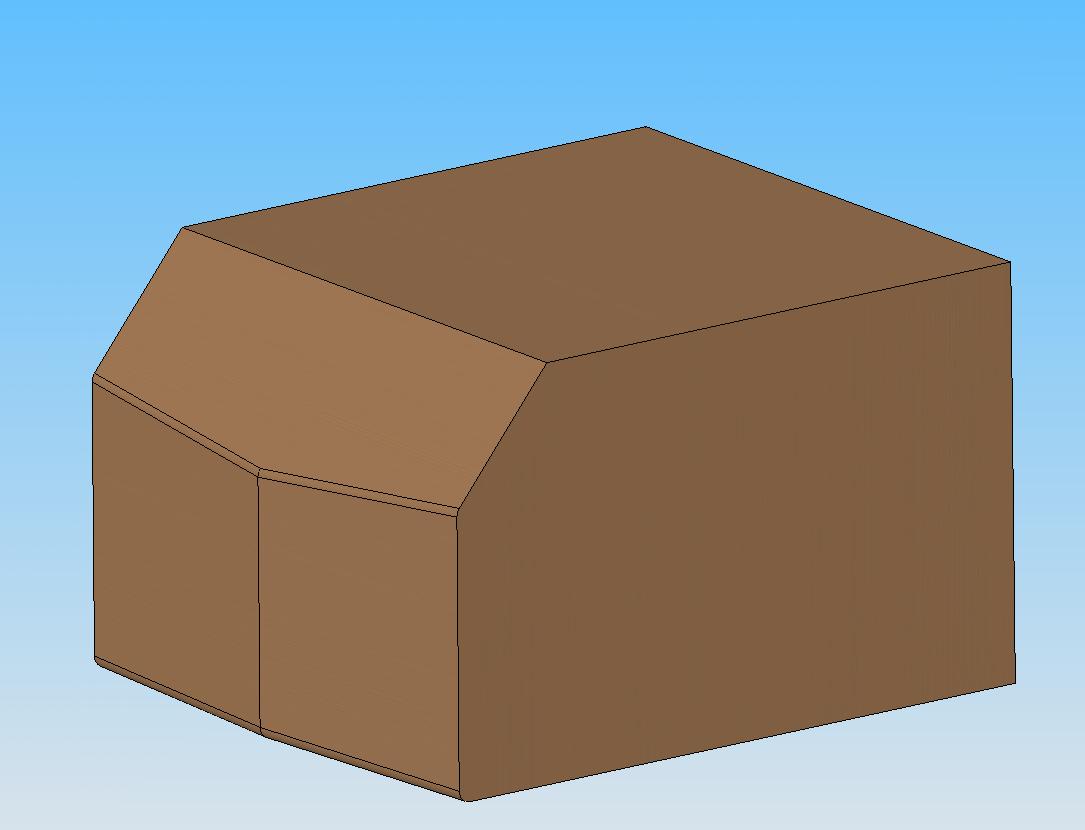

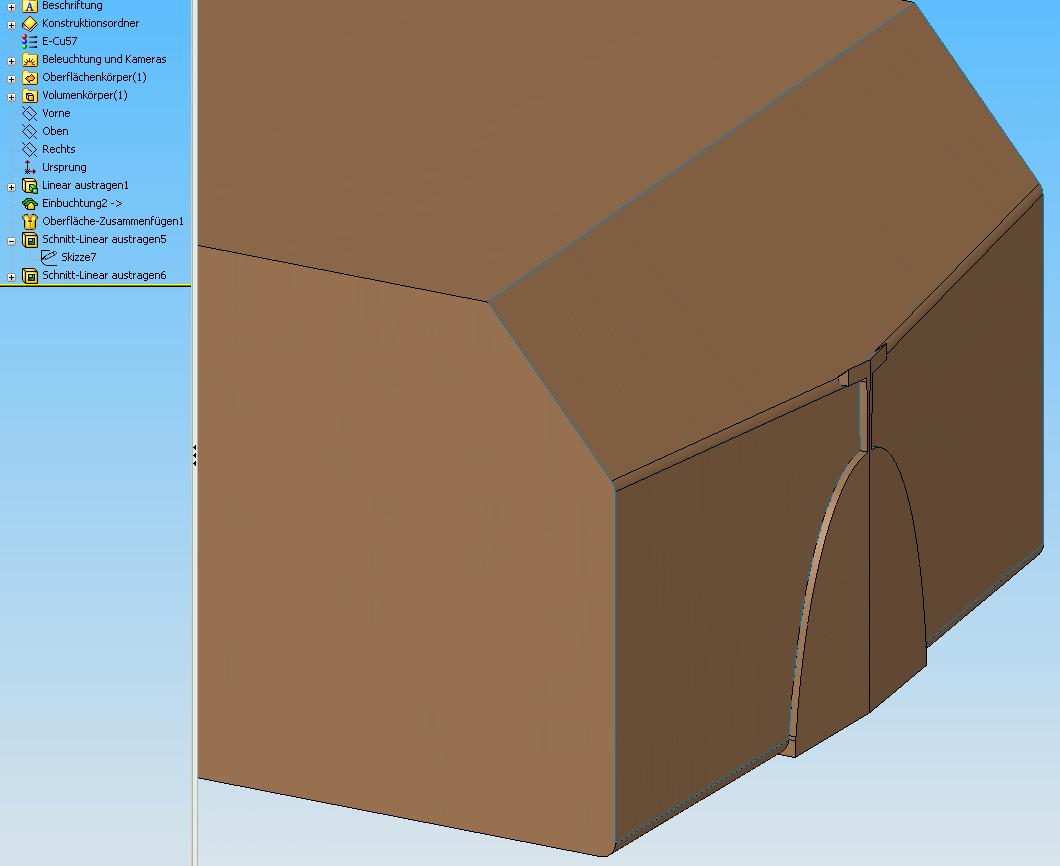

...und so wie im Bild soll es aussehen.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

[Diese Nachricht wurde von Kayyy am 23. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 23. Apr. 2008 15:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Hast Du Dein Teil nun doch selber geschafft?

Wenn nicht: Hochladen des MODELLS! Nicht ein Bild davon!
Einfach das Teil.sldprt (oder wie es heisst) in eine ZIP-Datei packen und hochladen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 23. Apr. 2008 15:52

<-- editieren / zitieren -->

Unities abgeben:

Du warst zu schnell

Hab´s aber mehr als getrickst.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 23. Apr. 2008 16:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Kayyy-08.zip

Vielleicht gehts noch viel einfacher; aber das ist mal einer meiner Lösungswege -->

EDIT: Nochmals neu hochgeladen. Etwas einfacher gemacht!

------------------

[Diese Nachricht wurde von G. Dawg am 23. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 23. Apr. 2008 16:48

<-- editieren / zitieren -->

Unities abgeben:

Kann (darf) leider keine Zips öffnen.

Erst zu hause.
Häng doch bitte ein Bild an, dann sehe ich wenigstens den Featurebaum.
Danke.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...

Beiträge: 2675
Registriert: 06.11.2000

erstellt am: 24. Apr. 2008 08:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Zitat:
Original erstellt von G. Dawg:
Vielleicht gehts noch viel einfacher; aber das ist mal einer meiner Lösungswege -->
EDIT: Nochmals neu hochgeladen. Etwas einfacher gemacht! :)

Noch einfacher? Das ist einfach genial einfach!

Auf "Fläche verschieben" wäre ich hier im Leben nicht gekommen!

------------------
Klaus

www.al-ko.com | mein Gästebuch | privat...

[Diese Nachricht wurde von KMassler am 24. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 25. Apr. 2008 07:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kayyy

Zitat:
Original erstellt von Kayyy:
Kann (darf) leider keine Zips öffnen. Erst zu hause.
Häng doch bitte ein Bild an, dann sehe ich wenigstens den Featurebaum.
Danke.

EDIT: rapidshare war saudoof... my bad!

Das PDF war zu gross! Ich habs auf filesharefree hochgeladen.
Es kann sein, dass es nach 90 Tagen (wenn niemand die Datei berührt) nicht mehr dort ist...
/Dokument1.pdf.html

------------------

[Diese Nachricht wurde von G. Dawg am 25. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:
X

Anzeige: (Infos zum Werbeplatz >>)
