Hallo Forum,
kann mir vieleicht einer sagen, wie ich in S.Works 2007 eine JPG als exsterne Referenz in die Zeichnung oder zB. in ein Schriftfeld im Block einbetten kann.
Ich kenne die ext.Referenzen von ACAD 2008, da ist es möglich ohne großen Aufwand eine JPG oder sonstige Datei als ex.Referenz zu laden.

Noch besser währe es natürlich, wenn ich die Referenzen dauerhaft (ohne Pfadabfragen) laden könnte.

Danke für ihre Hilfe
Johann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

A4BLANKQUERmitBILD.slddrt.txt

  Hi Johann,

ist einfach:

Du erstellst ein Blatformat mit dem gewünschten Bild ( Bild aus einem Editor (Irfan) per STRG C/ STRG V einfügen - wichtig!) und speicherst es ab. Fertig!

Hab Dir ein Beispiel angehängt (txt nach dem Upload weglöschen).
G.   thomas

------------------


[Diese Nachricht wurde von myca am 20. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas
Danke für deine Antwort und Bereitschaft zu helfen.
So wie du das beschrieben hast, geht es leider nicht.
Ich habe einen Screenshot gemacht, im Anhang.
Wenn ich es mit Strg C und V einfüge kommt eine Fehlermeldung "Element in der Zwischenablage kann nicht eingefühgt werden", das geht nur durch das ziehen aber dann werden nur die Umrandungen sichtbar. Muss es vieleicht ein bestimmtes Grafik Format sein? Verschiedene Auflösungen von JPG habe ich schon versucht.

Ich möchte noch eine Frage stellen, bezüglich der Zeichnungsausgabe in SWX 2007.
Geht es denn in SWX, in der Zeichnungsansciht die Baugruppe 3D zu drehen. Wenn du dir das Screenshot anguckst, sieht man, das die Baugruppen ungünstige positionen vererben, ich habe bis jetzt keine Möglichkeit hier gefunden die Ansichten manuell in der 3D Orbit (ACAD) zu drehen. Muss ich im Modell die Ebenen neu definieren?
Wie kann ich im sagen , dass eine neue Ebene die ich ja der Bodenplatte zuweisen kann als Grund Ebene für die Ansichtsausrichtung dienen soll?

Ich bin schon fast dabei die Zeichnung als ACIS zu exportieren und die im ACAD  auszugeben. Aber SWX muss doch für die einfachen Funktionen auch ausgelegt sein.
Ich versuche es noch weiter, vieleicht kann mir geholfen werden.

Danke
Gruß
Johann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Etschuldigung habe Anhang vergessen.
Thomas, deine Datei könnte ich nicht öffnen, ich bin neu hier bei CAD.
Die Anhänge werden mit der Endung .txt angezeigt. In SWX geht es auch nicht siehe Anhang SWX 2.

Gruß Johann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

offen.png SWX1.png zu4.png

Hier sin die weiteren Abbildungen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

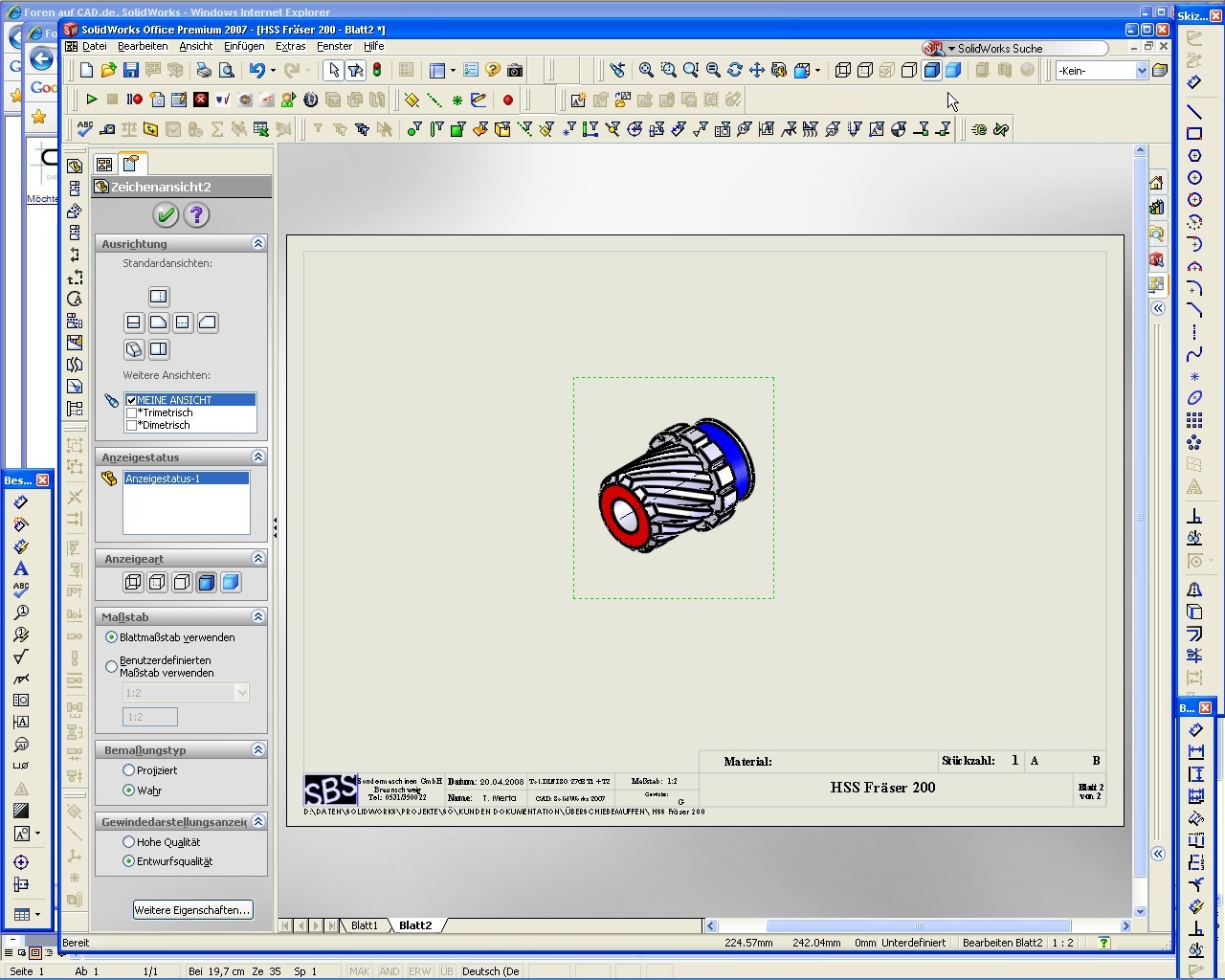

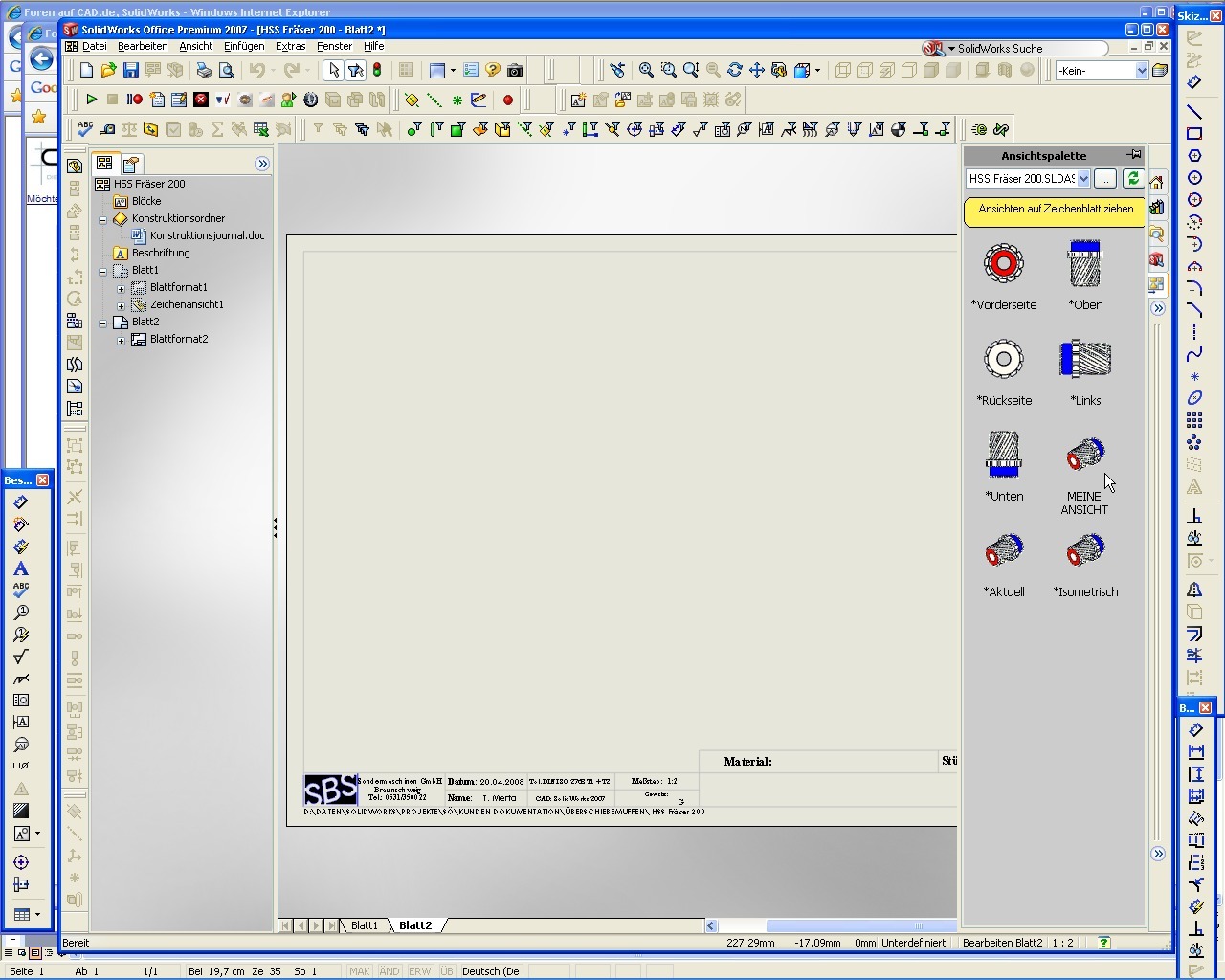

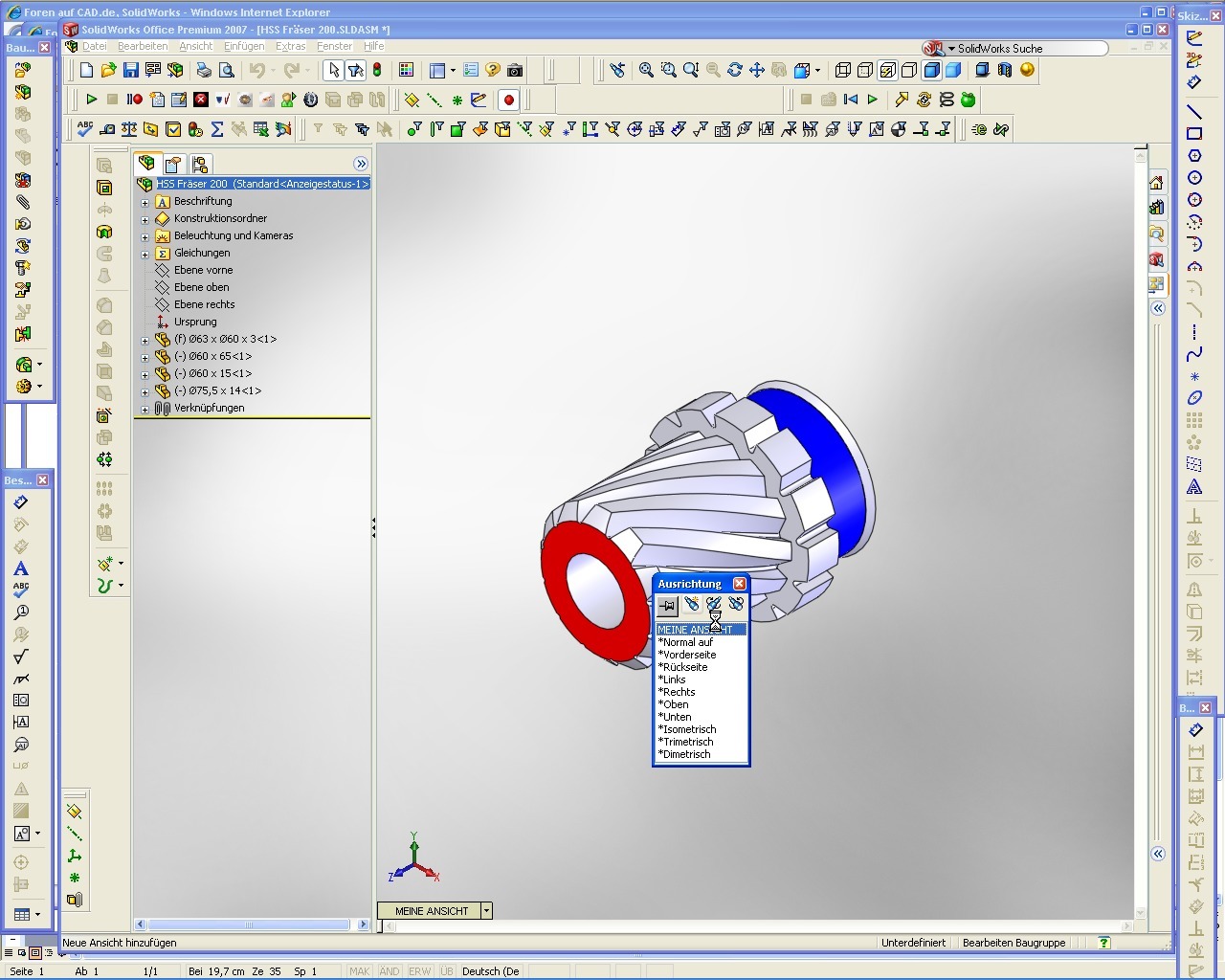

ANSICHTNEU.jpg ANSICHTNEU1.jpg ANSICHTNEU2.jpg

  Hi,

das was Du willst ist was anderes - definiere im Model die Ansicht (Benannte Ansicht) und füge die in die Zeichnung ein!

G.   thomas

------------------


[Diese Nachricht wurde von myca am 20. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

  Hi,

zum Öffnen...

mit der Maus auf die Datei, RechteMausTaste - speichen als, im Explorer Umbenennen und .txt löschen.

G    thomas

------------------


[Diese Nachricht wurde von myca am 20. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, Danke Thomas
ich muss meine ACAD Denkweise unterdrücken.

Gruß Johann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

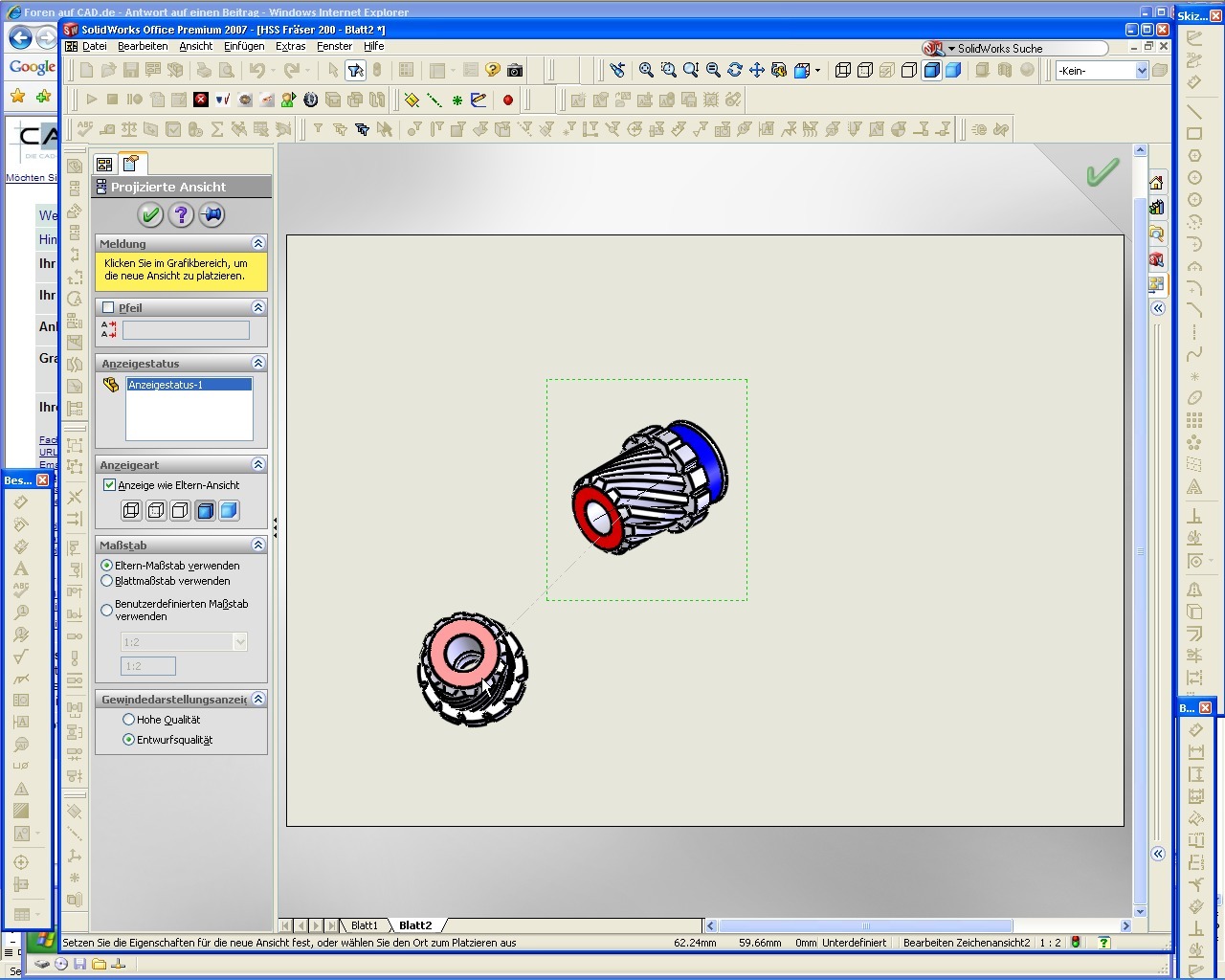

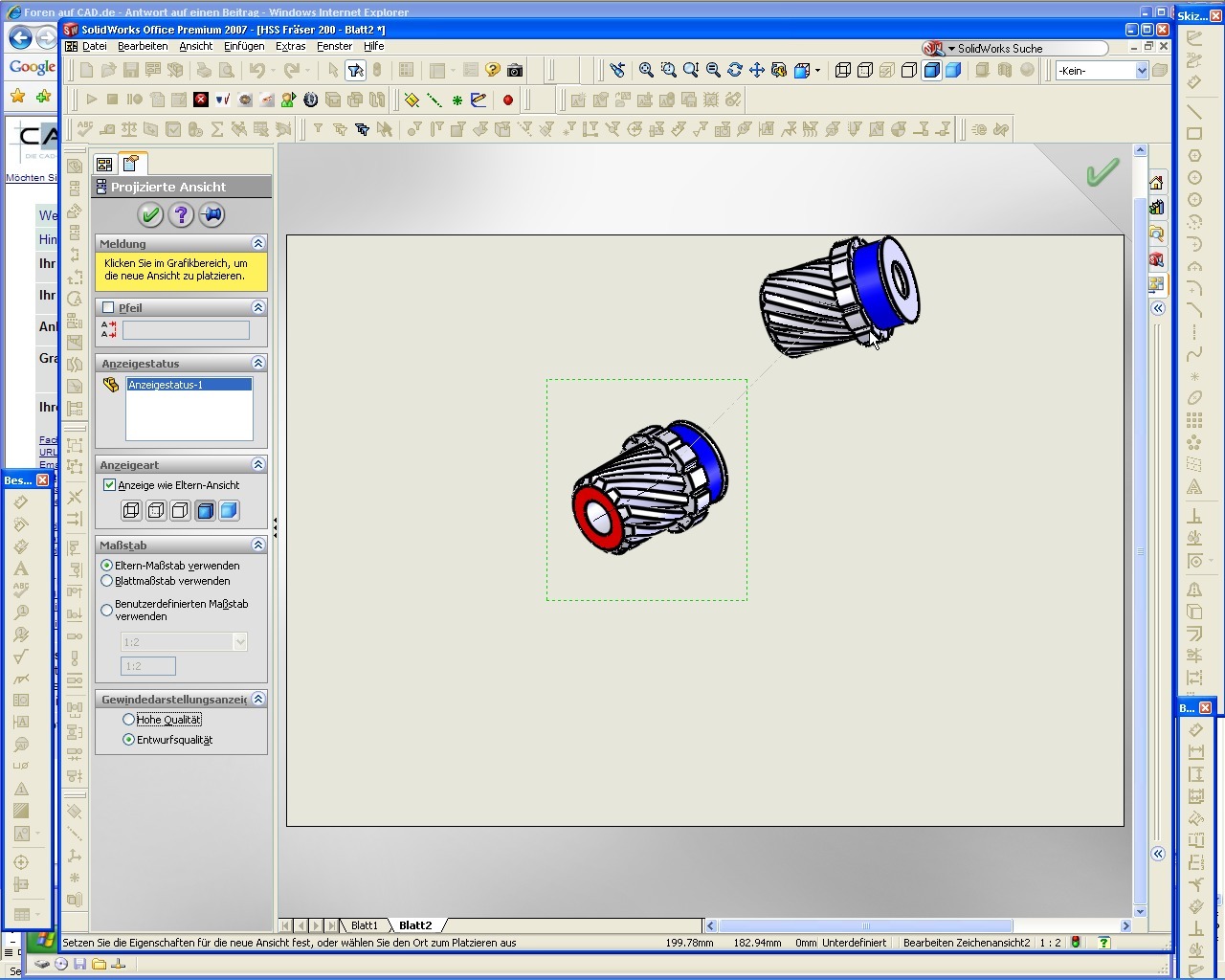

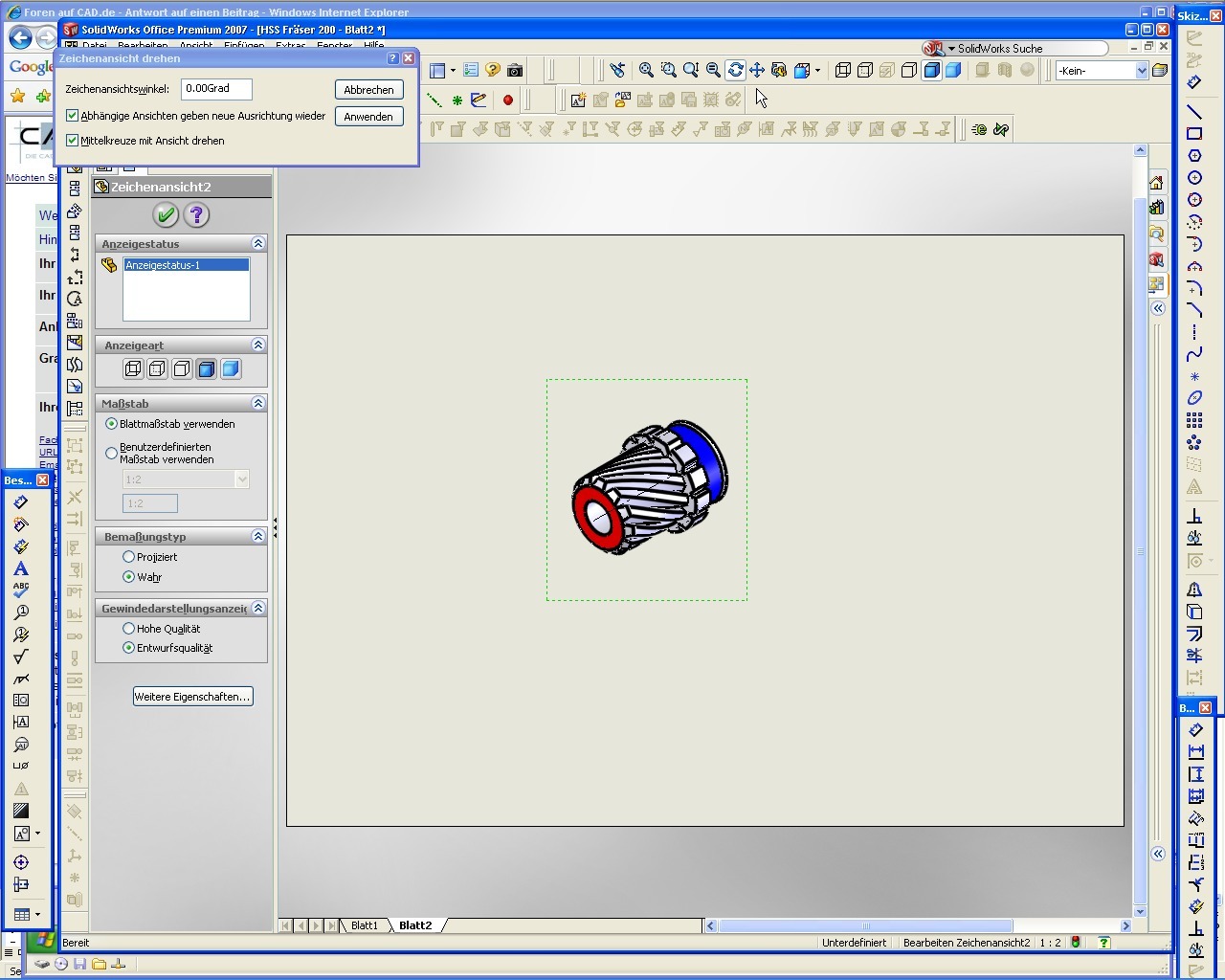

ANSICHTDREHEN.jpg ANSICHTPROJ.jpg ANSICHTPROJ1.jpg

Jou, das mußt Du. Übrigens, Du kannst jede Ansicht auf dem Zeichenblatt drehen allerdings nur "flach - 2D". Du kannst aber projezierte Ansichten von...  machen.

G.  thomas

------------------
