Hallo!

Wie erstelle ich mit SWX 2008 (SP1.1) am besten Rohrleitungen? Ich habe bisher mehrere Lösungsansätze ausprobiert...hatte aber nicht den gewünschten Erfolg...

Meine Vorschläge waren:
1.) Ich erstelle mir ein Rohr (über Tabellen gesteuert im Durchmesser anpassbar). Dieses lege ich mir in der Konstruktionsbibliothek ab. Wenn ich nun in einer Baugruppe bin, ziehe ich das Rohr in die Baugruppe (schön wärs noch, wenn ich es schaffe automatische Verknüpfungen hinzuzufügen...aber das ist eher ein Problem von meiner unkenntnis  ), passe es mir an und gut is.
Problem1: Wenn ich z.B. Rohr - T-Stück - Rohr verwende sind beide Rohre zwangsläufig gleich
Problem2: Eigentlich dachte ich, dass ich mit Instant3D die Rohre in meiner Baugruppe in der länge ändern kann...aber scheinbar funktioniert das nicht in Baugruppen?

2.) Ich erstelle mir eine Skizze (ebenso über Tabellen gesteuert) füge diese ein und mache eine lieare Austragung in der gewünschten länge
Problem1: Auch hier ist das Rohr dann wieder überall gleich lang.
Problem2: Eine Verknüpungsreferenz ist nicht konzentrisch möglich

Meine Anforderungen an die Rohrleitungen sind:
- Rohre müssen in der Baugruppe anpassbar sein
- Wenn ich bestimmte Formen (z.B. Bogen - Rohr - T-Stück - Bogen) vorbereite, möchte ich die Zeichnungen dafür schon hinterlegt haben. Meist muss hier dann aber noch irgendwas in der Länge angepasst werden, daher brauche ich für jedes Projekt dann ein eigenes Teil
- wenn ich mir Rohrleitungen über Formstücke zusammenstelle, sollte dies möglichst mit den entsprechenden Verknüpfungsreferenzen erfolgen (spart dadurch dann viel Zeit)

Oft kommt es vor, das wir noch Muffen an die Rohre schweißen lassen. Wie könnte ich dies gestalten, damit es später möglichst einfach geht?

Das Rohrleitungsmodul von SWX habe ich auch schon ausprobiert. Doch leider haben wir dies nach der Teststellung nicht mehr

Gruß

Mixie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag Mixie.

Was hast du denn für eine Version von SWX Standard, Premium etc.

Rohrleitung, je nach Ausstattung mit dem Piping - Modul.

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Derzeit habe ich eine Teststellung. Natürlich Office Premium

Wenn wir kaufen, werden wir aber vermutlich Office Professional nehmen...Office Premium ist meinem Chef zu teuer

Gruß Mixie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dafür wäre dort das Routing mit dabei

------------------
SolidWorks - Master of Disaster

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Instant3D geht in der BG glaub ich nicht, Maße kannst du aber trotzdem editieren: Einach Doppelklick aufs Teil (Feature), dann erscheinen die Maße.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Vielleicht würde es mir schon weiterhelfen, wenn ich wüsste, wie ich gleiche Teile oder auch gleiche Baugruppen in eine Baugruppe übernehmen kann und diese unabhängig voneinander ändern kann.

Gruß

Mixie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

also wie ich das sehe wirst Du die jeweiligen Teile aus Deiner Sammlung in die Baugruppe nehmen müssen, von dort aus neu speichern, dann anpassen - kannst ja dann auch gleich die Teilenummer als Dateinamen verwenden. Allerdings heißt es ( bin noch nicht dahintergestiegen wie es wirklich funktioniert) eben dafür das Routingmodul. Leider findet man hier im Forum wenig nachzulesen übers Routing - scheint nicht der populärste Teil von SWX zu sein ;-) - diese online-Les-und-Lern-was-draus-Funktion fällt also hierbei leider flach.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag an Alle.

Das das Rohrleitungsmodul nicht so oft hier im Forum auftaucht liegt meines Erachtens daran, das bei der Konstruktion die Leitungen meist in der Werkstatt an die Maschinen angpasst werden.

Diejenigen, welche sich zum größten Teil mit Rohrleitungsbau beschäftigen nutzen oder gar noch schlimmer, kennen SWX nicht.

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mixie,

um vernünftig mit dem SWX Routing zu arbeiten benötigt man etwas Erfahrung in SWX, da hier verschiedene Dinge automatisch vom Programm übernommen werden.
Äußerst wichtig ist die Bibliothek. Dort liegen alle Teile (Rohre, Flansche, Rohrbögen, T-Stücke, usw) mit den richtigen Konfigurationen. Dass sollte exakt aufeinander abgestimmt sein = welches Rohr kann auf welchem Flansch mit welchem T-Stück?
Auch Standard sind Verknüpfungsreferenzen, die das autom Anfügen der Teile aneinander gewährleisten.

Ich selbst verwende auch Roting u Piping (Rohre u Schläuche) und das läuft super.
Es ist aber nicht mit einem High-End Rohrleitungs Programm zu vergleichen, dass muss man dazu sagen.
Wozu benötigt ihr die Rohrleitungsgeschichte in der Hauptsache und wie oft.
Wenn Deinem Chef SWX Prem zu teuer ist, sollte er sich mal die besagten High-End Proggies anschauen und er wird feststellen, dass SWX da ein "Schnäppchen" ist.
Am besten ihr holt nochmal Euren Reseller zu Euch ins Haus und besprecht, WAS ihr genau haben wollt.

Viel Spass!
und schönes Wochenende...

------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Muffen.zip Ebenen.JPG

Hallo!

Danke für die Tips!

Ich habe es jetzt einfach mal mit einer Schweißbaugruppe probiert. Einfach in der Baugruppe neues Teil auswählen - 3D Skizze machen - passende Rohrleitung auswählen - fertig. Klappt soweit echt für unseren Anwendungsfall ganz gut.

Formstücke (Rohrbögen, T-Stücke, Reduzierstücke etc.) erstelle ich mir selbst und mache mir gleich die richtigen Verknüpfungsreferenzen. Dann geht das auch ganz gut.

Leider fehlen dann die Verknüpungsreferenzen der Strukturbauteile. Kann ich die irgendwie hinzufügen? Falls nicht, ist es auch nicht so schlimm, die zwei Verknüpungen dann eben von Hand zu machen.

Da es zum Thema passt, mache ich für die folgende Frage keinen neuen Thread auf:

Ich habe jetzt meine Rohrleitung als Strukturbauteil. Nun brauche ich mehrere tangentiale Ebenen um mein Intelligentes Feature "Muffen" (hab ich auch mal im Anhang) einzufügen.

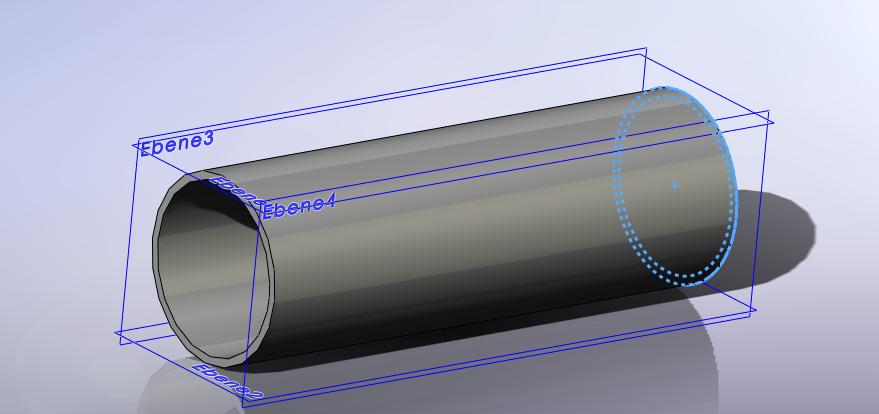

Da ich nicht jedes mal nachschlagen oder ausmessen will, wie groß der Abstand der parallelen Ebenen ist, dachte ich mir das ich die Strukturbauteile direkt mit den passenden Ebenen versehe. Klappt bei mir nicht. Dummheit oder geht es nicht? Eine "ebene auf Oberfläche" bekomme ich auch nicht 4x hin...     (Wie ich die Ebenen haben möchte...siehe Bild)
Gibt es eine Möglichkeit dies einfacher zu machen? Per Macro oder so?

Gruß

Mixie

[Edit]

Zitat:

---

@PeppyTrain

Hallo,
also wie ich das sehe wirst Du die jeweiligen Teile aus Deiner Sammlung in die Baugruppe nehmen müssen, von dort aus neu speichern, dann anpassen -

---

Wie kann ich denn von der Baugruppe aus die Teile neu speichern? Könnte ich die auch irgendwie in die Baugruppe aufnehmen (also keine externe Datei)?

[/Edit]

[Diese Nachricht wurde von Mixie am 21. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wie wärs, eine Ebene tangential auf der Oberfläche zu erstellen, und die dann mittels Muster zu rotieren?

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Na klar...wieder auf die einfachste lösung nicht gekommen

Danke für den Tip!

Bleibt nur noch die Frage mit dem Speichern aus Baugruppen. Hat dazu jemand nen Ratschlag?
