Thema: Solid Works-DWG in Mechanical einbinden (1610 mal gelesen)
|
muuuues
Mitglied
Maschinenbaukonstrukteur
   Beiträge: 10
Registriert: 12.02.2004
|
erstellt am: 16. Apr. 2008 09:38  <-- editieren / zitieren -->   Unities abgeben:
Hallo SW-Kenner! Ich würde gerne wissen ob es Möglich ist eine DWG-Datei welche aus einer SW-Zeichnungsableitung erstellt wurde so in AutoCAD Mechanical zu öffnen das sofort die Layer angepasste bzw umgestellt werden. Gibt es einen Befehl mit dem ich die von SW bei der Umwandlung vergebenen DWG-Layer verändern kann? Oder wende ich mich mit meiner Frage lieber an das Mechanical-Forum? Für eure Hilfe im Voraus schoneinmal vielen vielen Dank! Gruss Thorsten
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eduard Beser
Mitglied
Technischer Zeichner =>Upgrade=> MB-Techniker
Beiträge: 516
Registriert: 10.12.2007 Win 7-Pro-64 SP1
Solid Works Office Premium 2016
NVIDIA Quadro K2200
Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz
16GBRAM
|
erstellt am: 16. Apr. 2008 09:45 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Zitat:
Oder wende ich mich mit meiner Frage lieber an das Mechanical-Forum?
Das finde ich sinnvoller den wie es aussieht liegt es an den DWG-Ladeeinstellungen von Mechanical. Gruß Eduard  ------------------
Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 16. Apr. 2008 10:20 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
|
muuuues
Mitglied
Maschinenbaukonstrukteur
Beiträge: 10
Registriert: 12.02.2004
|
erstellt am: 16. Apr. 2008 10:54 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank! Habe gerade mal in der SW-Hilfe nach "Abbildung" gesucht und bin auf anhieb fündig geworden. Da scheint auf einen reinen "User" wie ich es bin allerdings ein Haufen Arbeit zu warten... Bekomm ich hin! Dankeschööön! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lothar Herrl
Mitglied
Beiträge: 602
Registriert: 06.07.2001 Win7/64
SWX 2011
|
erstellt am: 16. Apr. 2008 12:18 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
|
muuuues
Mitglied
Maschinenbaukonstrukteur
Beiträge: 10
Registriert: 12.02.2004
|
erstellt am: 16. Apr. 2008 13:55 <-- editieren / zitieren --> Unities abgeben:
|
Jaro
Mitglied
Technischer Zeichner
Beiträge: 235
Registriert: 28.11.2003 MDT6 SP4
SWX 2006 SP4.1
SWX 2007 SP3
XP SP2
3,6 GHz
2 GB
NVIDIA Quadro FX 1400
|
erstellt am: 02. Jun. 2008 11:22 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues

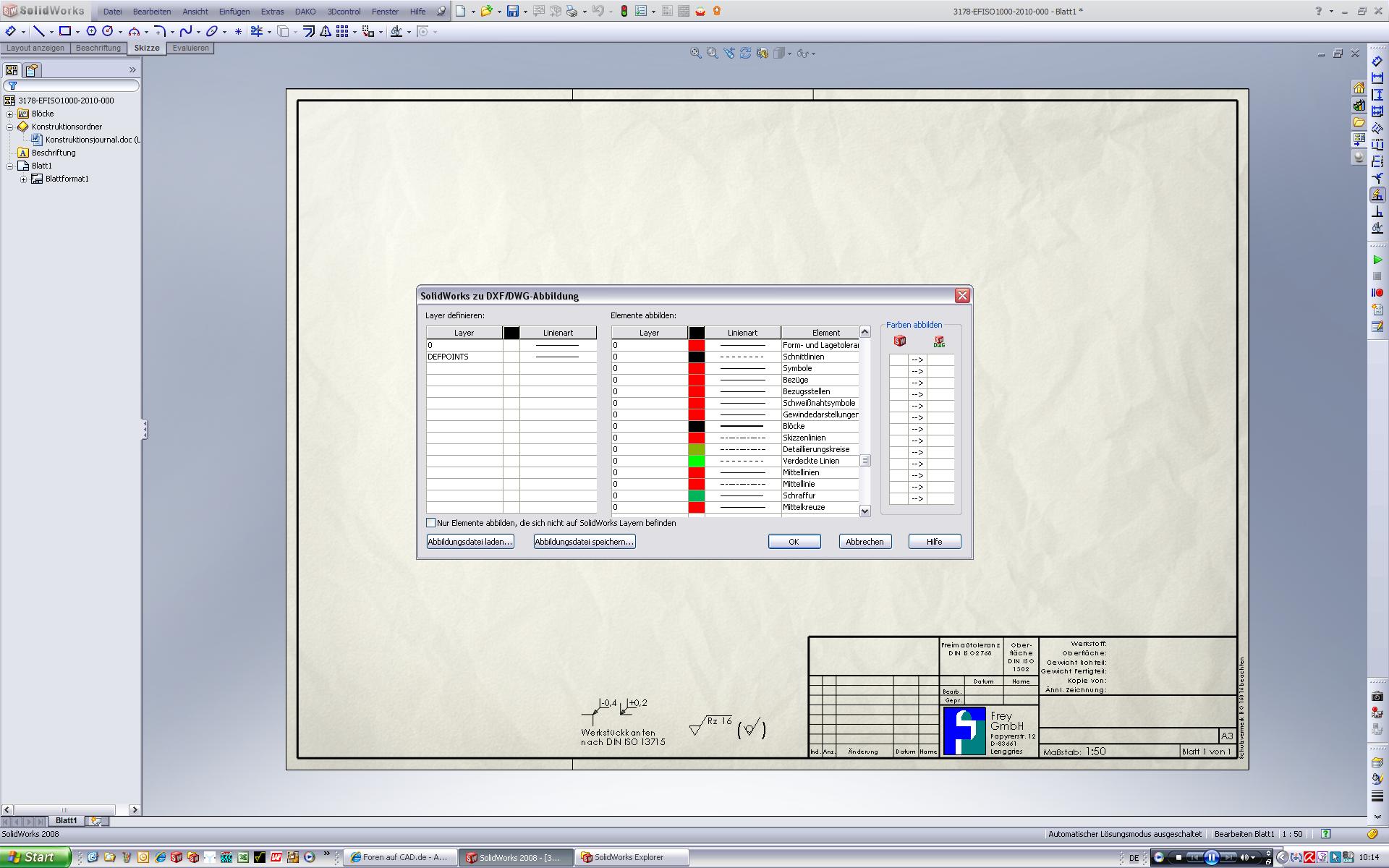

Hallo, SolidWorks zu DXF/DWG-Abbildung...hab ich auch in der Hilfe gefunden.. doch leider nicht wie ich diesen Dialog öffne, noch welche Datei endung (warscheinlich *.*txt) die Abbildungsdatei hat. Kann mir da jemand auf die Sprünge helfen ich finds einfach nicht vor lauter Bäumen  . Gruß
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 02. Jun. 2008 11:32 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Speichern unter-> .dwg? Oder meinst du die Abbildungsdatei? Edit:Screenshot Johannes ------------------
Faulheit ist der Motor des Fortschritts [Diese Nachricht wurde von Dr Sutton am 02. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 02. Jun. 2008 11:44 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues

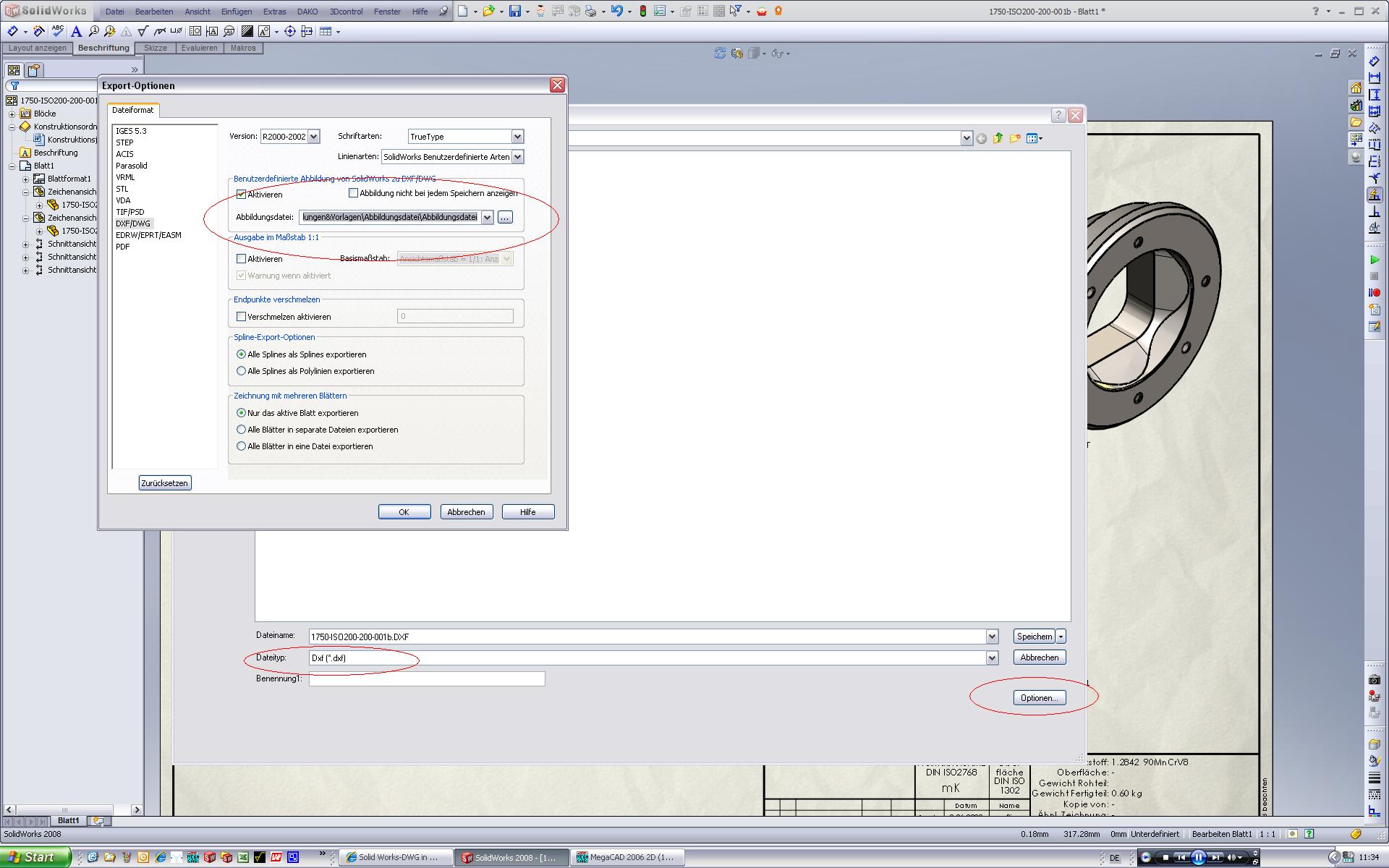

Speichern unter... DWG wählen Optionen... - Knopf drücken Da kannst Du nun die Abbildung aktivieren und die Datei angeben. Bei mir heißt sie *.slddxf Die Layerzuordnung kommt, wenn Du dann OK drückst und wirklich speicherst und der Haken bei "Abbildung nicht bei jedem Speichern anzeigen!" NICHT gesetzt ist! ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 02. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jaro
Mitglied
Technischer Zeichner
Beiträge: 235
Registriert: 28.11.2003 MDT6 SP4
SWX 2006 SP4.1
SWX 2007 SP3
XP SP2
3,6 GHz
2 GB
NVIDIA Quadro FX 1400
|
erstellt am: 02. Jun. 2008 12:04 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Super danke! War ich ja auf dem richtigen Weg. Diese Optionen hatte ich auch gefunden nur heisst der Dialog anders als in der Hilfe beschrieben steht, desweiteren fehlte mir die Dateinamenerweiterung um zu wissen welche überhaupt zu wählen ist das war auch ein Volltreffter (*.slddxf) Nochmals vielen dank. Grüße
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
prausevadder
Mitglied
Konstrukteur Maschinenbau
Beiträge: 77
Registriert: 02.02.2005 Intel Core i7, 12x 3.5 GHz, 32 GB RAM
Win 7 Enterprise 64-Bit, Quadro K5000,
AutoCAD Mechanical 2014 SP1,
SolidWorks 2014 SP5.0
|
erstellt am: 02. Jun. 2008 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Hallo Lothar, habe gerade Deine Abbildungsdatei ausprobiert und bin begeistert,
volle Punktzahl - 10 Unities sind unterwegs zu Dir!!! Gruß,
Maic ------------------
Wenn es zwei oder mehrere Arten gibt, etwas zu erledigen, und eine davon kann in einer Katastrophe enden, so wird jemand diese Art wählen !!!
Edward Aloysius Murphy Jr. * 1917, †1990 (Murphys Gesetz)
-----------------
http://www.alte-herren-unnau.de.tl Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FritzLustig
Mitglied
selbstständiger Konstruktionsdienstleister
Beiträge: 48
Registriert: 04.06.2005 SW2007 SP3.1, HP XW44 , 4GB Speicher, QuadroFX 3500, MaxxDB, HP NX9420
|
erstellt am: 02. Jun. 2008 13:57 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Hallo, schön zu hören, das es anscheinend ausreichend ist, den Weg zur Abbildugsdatei zu kennen. Aus meiner Erfahrung ist es schlicht einfach nicht möglich, die Anforderungen von Mechanical Desktop in der Abbildungsdatei abzubilden. Ein Kunde von mir benutzt MD, vieles kann man auf Layer abbilden, aber nicht alles. Schriften, Bemaßungen, Layerdefinitien lassen sich nicht abbilden, da in SW überhaupt nicht vorhanden sind. Bei mir ist es letztendlich so, das ich die groben Eindstellungen in SW erzeuge und die Feinarbeit für den Kunden trotzdem erst in MD erzeugen kann. Ich wäre Gott froh, wenn SW etwas mehr Energie in die Konvertierung in andere CAD-Systeme anbieten würden, hier meine ich nicht nur die 3D-Konvertierung. mfg Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 02. Jun. 2008 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Kannst Du den Satz: "Schriften, Bemaßungen, Layerdefinitien lassen sich nicht abbilden, da in SW überhaupt nicht vorhanden sind." bitte erläutern?! Es ist eigentlich schon alles vorhanden, was Du brauchst. Niemand hindert Dich, die Zuordnungen schon vorher im SolidWorks vorzunehmen, wenn es Dir mit der Abbildungsdatei nicht gelingt. Speicherst Du dann ohne Abbildungsdatei, bleibt das auch prima in der DWG erhalten! ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jaro
Mitglied
Technischer Zeichner
Beiträge: 235
Registriert: 28.11.2003 MDT6 SP4
SWX 2006 SP4.1
SWX 2007 SP3
XP SP2
3,6 GHz
2 GB
NVIDIA Quadro FX 1400
|
erstellt am: 02. Jun. 2008 15:20 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Eine Frage hab ich aber trozallem noch... Wenn ich einen Zusammenbau exportiere werden die Einzelteile ja nicht als Teile/Block erstellt sondern als tausende von einzel Radien und Linien. Gibt es eine Möglichkeit die Teile als Blöcke zu exportieren d.h. ein Block = ein Teil. Grüße
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 02. Jun. 2008 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Das ist ein ewiger Verbesserungsvorschlag von mir. Bis jetzt geht das so nicht. Du könntest Dir höchstens ein Makro basteln, das jedem Teil einen anderen Layer für seine Komponentenlinien zuweist. Dann hast Du zwar keine Blöcke, kannst aber die Teile wenigstens auseinanderhalten. Frage: Was soll denn bei einem halbverdeckten Teil im Block enthalten sein?! ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jaro
Mitglied
Technischer Zeichner
Beiträge: 235
Registriert: 28.11.2003 MDT6 SP4
SWX 2006 SP4.1
SWX 2007 SP3
XP SP2
3,6 GHz
2 GB
NVIDIA Quadro FX 1400
|
erstellt am: 03. Jun. 2008 08:34 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
"Frage: Was soll denn bei einem halbverdeckten Teil im Block enthalten sein?!" Da hast du wirklich recht ganz Unproblematisch würde das wohl auch nicht gehen, wäre aber auch nicht so tragisch. Das mit den Layern klingt ganz gut mal schaun.
Gruß
Roland
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lothar Herrl
Mitglied
Beiträge: 602
Registriert: 06.07.2001
|
erstellt am: 03. Jun. 2008 09:30 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Zitat:
Original erstellt von FritzLustig:
Hallo,schön zu hören, das es anscheinend ausreichend ist, den Weg zur Abbildugsdatei zu kennen. Aus meiner Erfahrung ist es schlicht einfach nicht möglich, die Anforderungen von Mechanical Desktop in der Abbildungsdatei abzubilden. Ein Kunde von mir benutzt MD, vieles kann man auf Layer abbilden, aber nicht alles. Schriften, Bemaßungen, Layerdefinitien lassen sich nicht abbilden, da in SW überhaupt nicht vorhanden sind. Bei mir ist es letztendlich so, das ich die groben Eindstellungen in SW erzeuge und die Feinarbeit für den Kunden trotzdem erst in MD erzeugen kann. Ich wäre Gott froh, wenn SW etwas mehr Energie in die Konvertierung in andere CAD-Systeme anbieten würden, hier meine ich nicht nur die 3D-Konvertierung. mfg Thomas
Hallo Thomas,
da kann ich dir nur beipflichten. Da wären noch Zeichnungsrahmen und BemaßunsSTILE zu nennen. Eine vollwertige Mechanical-Zeichnung mit funktionierendem Rahmen, Normteilen, Bemaßungen mit Toleranzen usw. wird es wohl nicht geben. Gruß
Lothar Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 03. Jun. 2008 10:49 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Zitat:
Original erstellt von Jaro:
...doch leider nicht wie ich diesen Dialog öffne, noch welche Datei endung (warscheinlich *.*txt) die Abbildungsdatei hat. ...
Noch ein bischen Senf von mir: Du darfst deine Abbildungsdatei nennen wie du willst, incl. Endung. Bei uns heißt die z.b. aus historischen Gründen Medusa.MAP ------------------
Klaus  www.al-ko.com | mein Gästebuch | privat... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Zufall
Mitglied
Projektleiter
Beiträge: 158
Registriert: 27.09.2004
|
erstellt am: 01. Mrz. 2011 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für muuuues
Zitat:
Original erstellt von Jaro:
Eine Frage hab ich aber trozallem noch... Wenn ich einen Zusammenbau exportiere werden die Einzelteile ja nicht als Teile/Block erstellt sondern als tausende von einzel Radien und Linien. Gibt es eine Möglichkeit die Teile als Blöcke zu exportieren d.h. ein Block = ein Teil.
Hallo Miteinander, kurze Frage. Gibt es jetzt wo schon ein wenig Zeit verstrichen ist vielleicht eine solche Möglichkeit? Bis dahin alles Rainer Zufall ------------------
