Hallo,

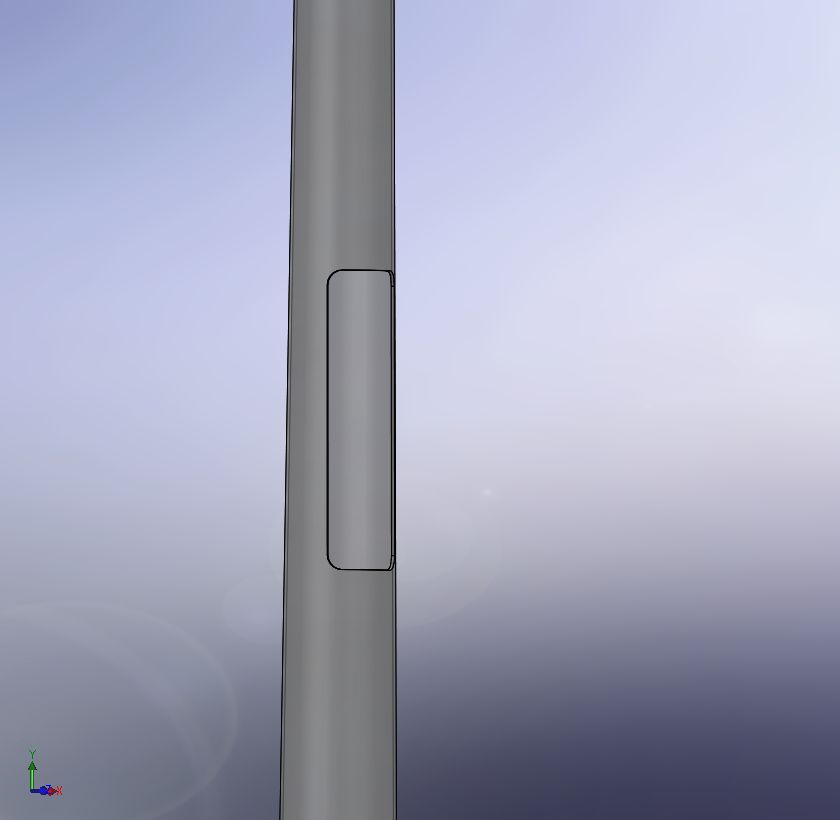

ich soll den Tuerchenausschnitt eines konischen Stahlmasten (1:20) mit einem Profil von 30x8mm ringsumlaufend verstärken um den Festigkeitssprung im Ausschnitt zu minimieren.
Ich habe mir gedacht ich zeichne 4 Querschnitt ein verbinde diese mit eine Kurve, leider bekomme ich nicht das gewünschte Ergebnis...hat jemand spontan eine andere Idee? Bin Neuling in SWX...

Mfg,
Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi!

konisch bedeutet eigentlich, das sich der querschnitt linear verjüngt. wenn die querschnitte in einer achse verlaufen, reicht es wenn du nur den start und endquerschnitt zeichnest. leitkurve brauchst du in diesen fall nicht

ich hoffe du hast das gemeint, ansonsten lade das modell mal hoch, dann können wir einen blick darauf werfen.

gruß formi

------------------
Engineers have the power to bring minds in reality!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hätte da noch eine andere Idee:

kopiere deinen Masten in ein neues Teil

aktiviere im Befehlsmanager den Tabellenreiter für Oberflächen (rechter Mausklick auf einen Tabellenreiter)

Lösche eine (unwichtige) Fläche ohne sie automatisch reparieren zu lassen ( --> Das Solid wandelt sich in einen Oberflächenkörper)

Erzeuge eine Offsetoberfläche der Außenhaut mit Abstand 8mm

verlängere die Innenflächen des Türausschnitts bis sie die Offsetfläche treffen

erzeuge von der Verlängerung einen Offset von 30mm

jetzt hast du alle notwendigen Flächen für dein Teil, darum alle Flächen wegschneiden, die nicht relevant sind.

Die übrig gebliebenen Flächen miteinander verbinden und (automatisch) in ein Solid wandeln lassen.

Fertig

Mag sein, dass sich das exotisch anhört, ist aber in meinen Augen die einfachste Lösung zum Thema.

Grüße von Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

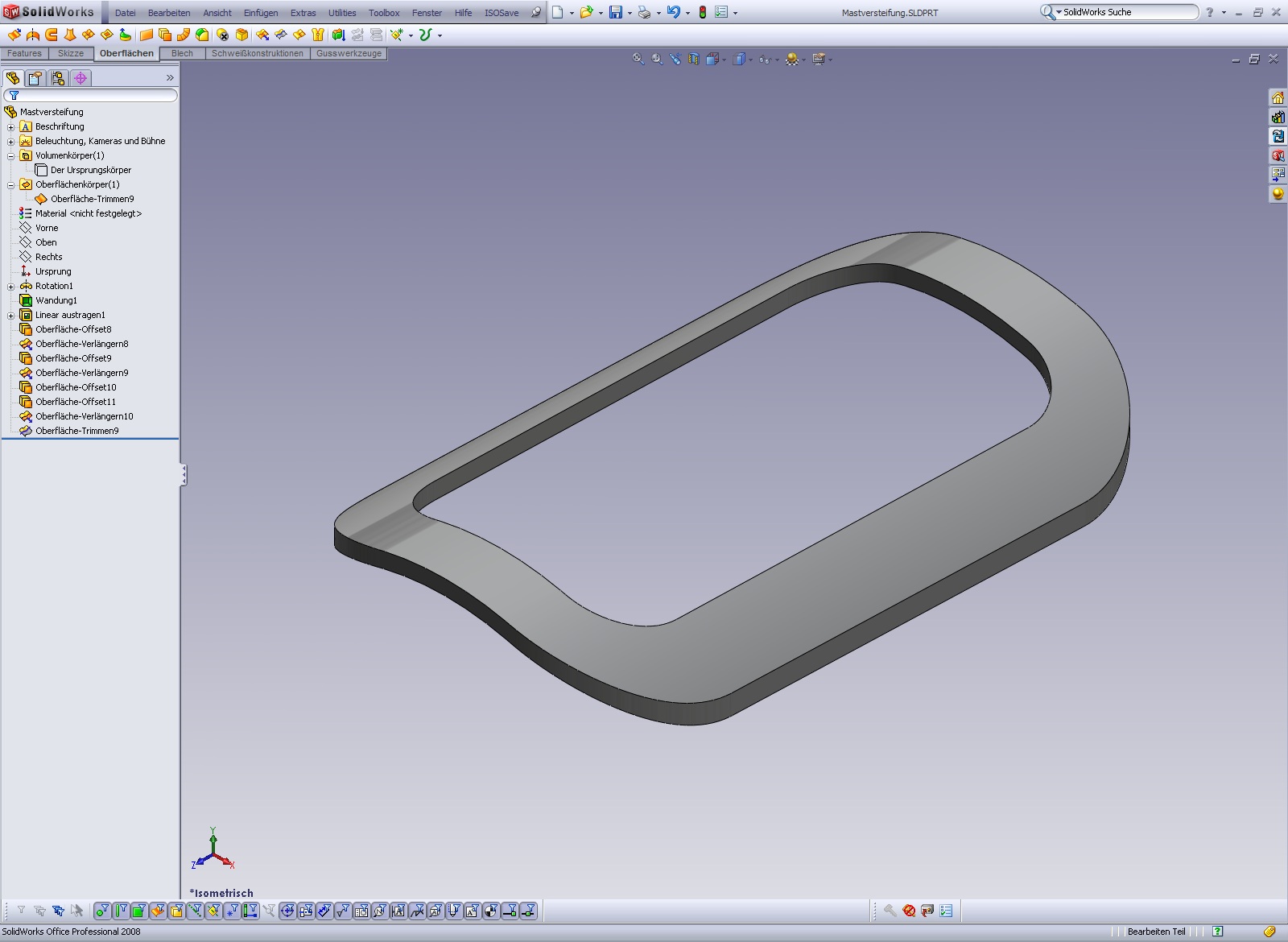

Mastversteifung.zip mastversteifung.jpg

Asche auf mein Haupt.... der Unterschied zwischen Theorie und Praxis, war in der Praxis wieder größer als in der Theorie...

Aber hier ist das Modell aus Oberflächen zusammengebaut..

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MastversteifungII.zip

Hab noch vergessen, aus dem Teil wieder ein Solid zu machen.... aber jetzt muss es passen.

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

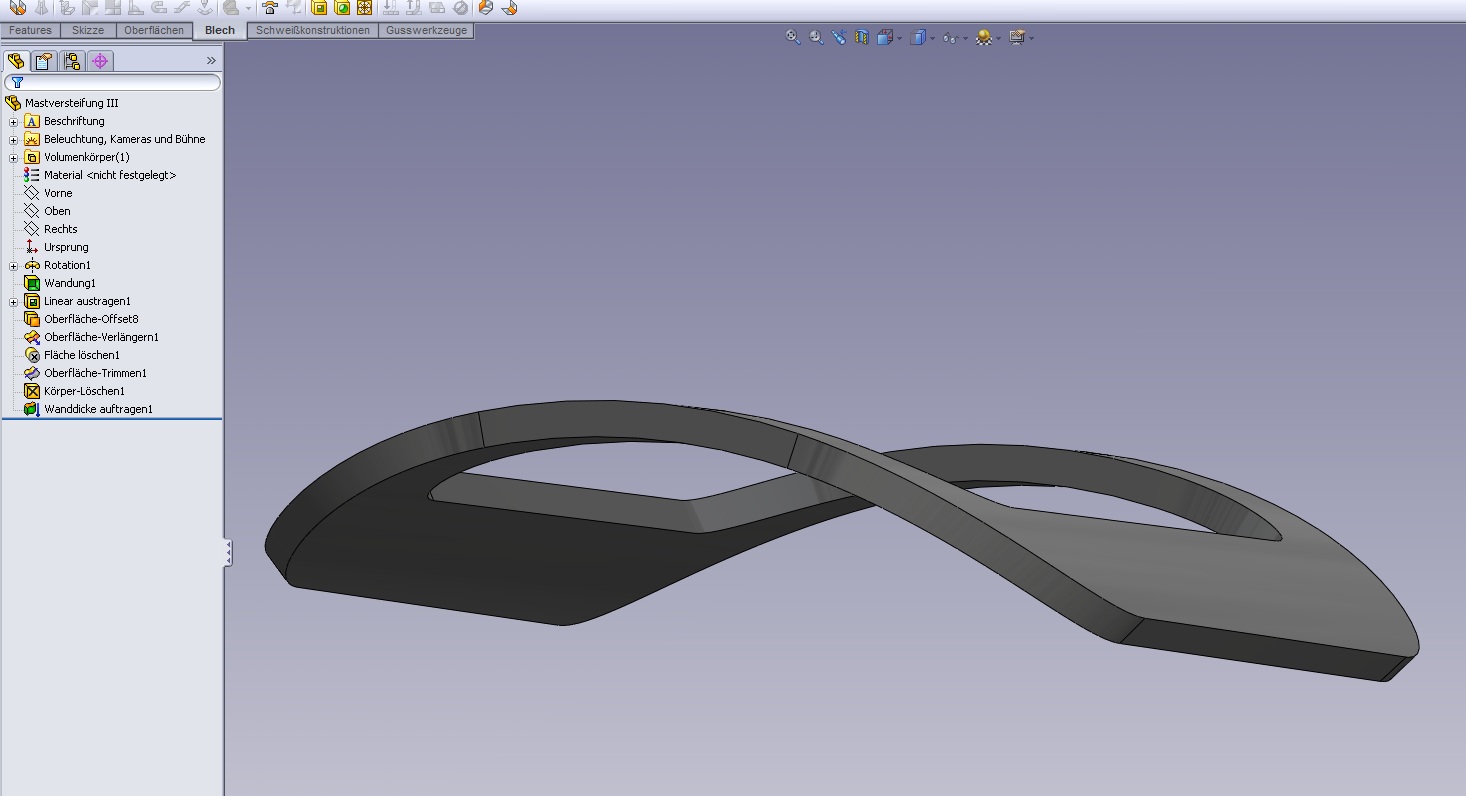

mastversteifungIII.jpg MastversteifungIII.zip

Ein weiterer Lösungsweg:

Einer Oberfläche wieder eine Wanddicke zu geben. Man beachte, dass der äußere Rand dadurch anders (natürlicher?) aufgebaut wird: Die Außenflächen bleiben rechtwinkelig zur Basisfläche.

Aber jetzt ist es genug für heute....

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wow danke!
das ist die ultimative Lösung für mein Problem, da hätte ich als Anfänger noch lange rumgetüfftelt bist das einigermaßen gepasst hätte.

Konnte leider erst jetzt antworten da ich nur auf Teilzeitbasis als Konstrukteur tätig bin...eigentlich bin ich ja (noch) Student.

Alles Feine,
Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mast_m_Tuer.zip mast_m_tuer.JPG

Hm, das geht doch auch einfacher?

Es muss nur noch der erste Körper gelöscht werden, fertig...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo du Recht hast, hast du recht

Ich hab das File jetzt nicht runtergeladen, aber im Bild muss der Haken "Ergebnis verschmelzen" raus genommen werden, sonst wirds haarig.

Grüße Günter
