Thema: Kein Gewinde in Zeichnung? (9248 mal gelesen)
|
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
   Beiträge: 202
Registriert: 13.01.2005 SolidWorks 2007 SP 5.0
|
erstellt am: 04. Apr. 2008 09:27  <-- editieren / zitieren -->   Unities abgeben:

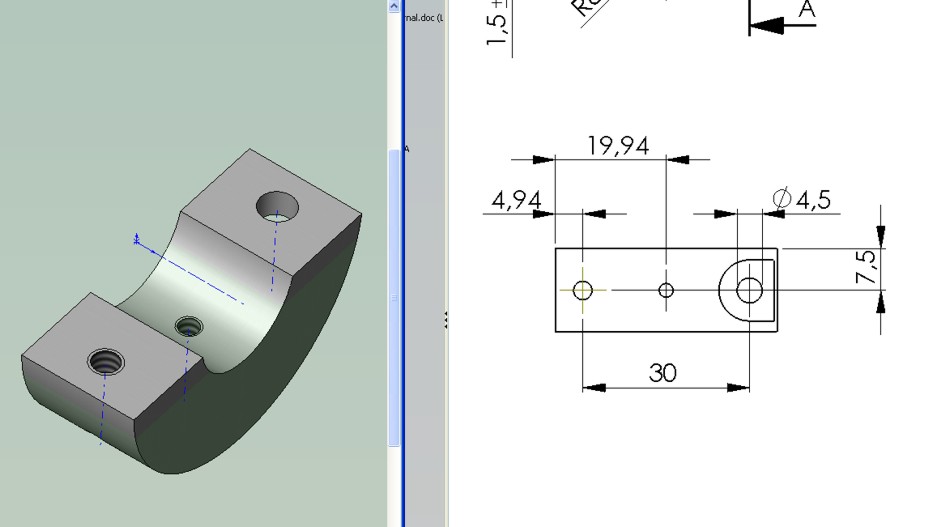

Moin moin, an welchem Rad muß ich denn drehen, damit Gewinde auf der Zeichnung dargestellt werden und nicht nur die Kernlochbohrungen? Grüße,
Kerstin ------------------
Je üppiger die Pläne blühen, um so verzwickter wird die Tat (Erich Kästner)
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 04. Apr. 2008 09:43 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
Hallo Kerstin, Spontan hätte ich gesagt bei der Erstellung vom Gewinde im 3D. Da kann man
mit und ohne Beschreibung. Im 3D Sieht es aber danach aus als ob das richtig ist. Auf der Zeichnung kannst du über Einfügen - Modellelemente die
Gewindebeschreibung anzeigen lassen. Gruss
Mike ------------------
 The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01
Mitglied
Konstrukteur
Beiträge: 432
Registriert: 19.06.2006 SWX 2020 SP5
HP Z-Book G9
|
erstellt am: 04. Apr. 2008 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
Ach, Kerstin, ich habe es aufgegeben, mich über dieses desaströse Verhalten von SWX bei der Gewindedarstellung zu wundern. Manchmal hilft es die ZN-Ansichtsqualität von hoch auf Entwurf zu stellen (oder umgekehrt...) Auch wenn du dereinst vielleicht auf 2007 umziehst wird dich das Prob noch weiter verfolgen. Unsere Fertigung is inzwischen auch so tolerant, das sie bloß noch auf die Maßangabe guckn und nicht mehr den 3/4-Kreis suchen. Mir ist ehrlich gesagt meine Zeit zu schade, mich um über einen derartigen Diletantismus seitens des Herstellers zu ärgern.
------------------
Grüße, Micha
__________________________
Ich mach' doch nur Pro/E http://www.intelli-engineering.de
Doch manchmal auch SW Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WiedemTh
Mitglied
Konstrukteur
Beiträge: 366
Registriert: 22.02.2005
|
erstellt am: 04. Apr. 2008 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
Hallo Kerstin, vermutlich liegt es daran, dass die Gewinde auf einer Zylinderfläche beginnen oder enden. In diesem Fall senke ich die Zylinderfläche so an, dass das Gewinde auf einer ebenen Fläche beginnt oder endet. Bei M6 mache ich den Durchmesser der Senkung auf ca. 6-7 mm und so tief, dass gerade eine kreisförmige Fläche entsteht. Ansonsten halte ich es wie micha01. Viele Grüße Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
Beiträge: 202
Registriert: 13.01.2005 SolidWorks 2007 SP 5.0
|
erstellt am: 04. Apr. 2008 12:58 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von WiedemTh:
Hallo Kerstin,vermutlich liegt es daran, dass die Gewinde auf einer Zylinderfläche beginnen oder enden.
Stimmt, sieht so aus. Wenn ich mit Ansicht von unten auf die ebenen Flächen "gucke", werden auch die Gewinde dargestellt... Schon relativ nervig, diese Sache  Vielen Dank auf jeden Fall. Jetzt weiß ich, daß es nicht an mir liegt  Grüße & schönes Wochenende,
Kerstin
------------------
Je üppiger die Pläne blühen, um so verzwickter wird die Tat (Erich Kästner)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
