Hallo SWX'ler,

ich hoffe auf gute Zusammenarbeit und komme direkt mit einer erste Frage und
zwar wollen wir gerne die Mantelfläche eine geschnitten Kegels abwickeln und
wissen nicht wie, da Bilder und Dateien mehr sagen als 1000 Worte habe ich die
Dateien hochgeladen. Eine Grundschulung hatte ich schon und unser Supporter
weiß es aus dem Stegreif auch nicht und nun hoffe ich auf die weltbeste
Hilfe der cad.de-Foren. Ich hoffe Ihr kommt mit meinem Problem klar und ich habe
nicht zu sehr mit Infos gegeizt.

------------------
m.f.G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mantelblech.SLDPRT.txt

hi!

verscuhs mal so!

------------------
Engineers have the power to bring minds in reality!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo SMB,

Lege eine Skizze auf die obere Seite des Kegels, und eine auf die untere Seite.
Bei beiden Skizzen die Linien Ableiten welche für die Fläche relevant sind
(darf aber nicht geschlossen sein).
Nun kannst du mit dem Blechfeature "Ausgeformte Biegung" ein Blech Erzeugen,
welches du dann auch abwickeln kannst. Je kleiner die Wandstärke desto Ober-
flächiger die Abwicklung (kein gutes Deutsch aber hoffentlich klar was damit
gemeint ist.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wie SMB schon gesagt hat, Daten sagen mehr als 1000 Worte!

------------------
Engineers have the power to bring minds in reality!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da du ja schon dein Volumen hast, einfach auf die gewünschte Fläche eine Oberfläche legen und dann „Einfügen“->“Aufsatz/Basis/“->“Wanddicke auftragen“, Blech draus machen und fertig.

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich glaub da kommt eine antwort von smb!

------------------
Engineers have the power to bring minds in reality!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von formi:
ich glaub da kommt eine antwort von smb!

---

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

(k)eine -- glaubt er ;-)

------------------
Lieber Fehler riskieren als Initiative verhindern (R. Mohn)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

doch Antwort kommt und zwar finde ich die hochgeladene Datei
schon super und dem ist eigentlich nicht mehr hinzuzufügen,
außer dass ich noch viel in SWX lernen muss. Danke an alle!
Ach, den Befehl hatte ich auch gefunden nur hatte ich meine
Skizzen als Kreis und nicht als Kreisbögen erstellt und somit
bekam ich Fehler! Die anderen Tipps probiere ich dann nach und
nach aus.

------------------
m.f.G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von wildcad:
Da du ja schon dein Volumen hast, einfach auf die gewünschte Fläche eine Oberfläche legen und dann „Einfügen“->“Aufsatz/Basis/“->“Wanddicke auftragen“, Blech draus machen und fertig.

---

...was meinst Du mit Blech draus machen?

------------------
m.f.G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




Zitat:

---

Original erstellt von Oberli Mike:
Hallo SMB,

Lege eine Skizze auf die obere Seite des Kegels, und eine auf die untere Seite.
Bei beiden Skizzen die Linien Ableiten welche für die Fläche relevant sind
(darf aber nicht geschlossen sein).
Nun kannst du mit dem Blechfeature "Ausgeformte Biegung" ein Blech Erzeugen,
welches du dann auch abwickeln kannst. Je kleiner die Wandstärke desto Ober-
flächiger die Abwicklung (kein gutes Deutsch aber hoffentlich klar was damit
gemeint ist.

Gruss
Mike

---

Hi,

damit komme ich net klar, weil dann "Ausgeformte Biegung" ausgegraut ist!

------------------
m.f.G.



[Diese Nachricht wurde von smb am 03. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

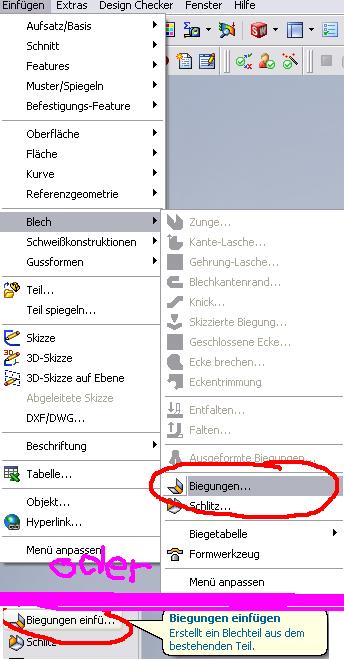

Eine gerade Kante der aufgetragenen Wanddicke wählen und dann Einfügen->Blech->Biegung einfügen. Kurz gesagt als Blechteil definieren.

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

20080403_blech.SLDPRT.txt

Zitat:

---

Original erstellt von smb:
damit komme ich net klar, weil dann "Ausgeformte Biegung" ausgegraut ist!

---

Hast recht, wenn schon ein Volumen da ist, funktioniert es nicht mehr.

Hier ein Beispiel.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

nicht__ganz.jpg nicht_ganz.zip.txt

Zitat:

---

Original erstellt von Oberli Mike:
Hast recht, wenn schon ein Volumen da ist, funktioniert es nicht mehr.

Hier ein Beispiel.

Gruss
Mike

---

Aber mit einem Assembly, aber irgendwie nicht ganz klar?

------------------
m.f.G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mantel.SLDPRT.txt Mantel.gif



Zitat:

---

Original erstellt von smb:
  Hi,

damit komme ich net klar, weil dann "Ausgeformte Biegung" ausgegraut ist!

---

Hi smb,
wenn du die Skizzen erstellt hast must du erst auf "Volumen- Oberflächenkörper löschen" gehen, dann ist die Schaltfläche nicht mehr "angegraut"
Schaust du hier -->

(War mal wieder zu langsam...)

Gruß vom Stelzbock

Wundert mich nur das man danach das feature "Volumen- Oberflächenkörper löschen" unterdrücken kann und es trotzdem funktioniert.

------------------
Nicht ärgern,    nur wundern!

[Diese Nachricht wurde von Stelzbock am 03. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von wildcad:
Da du ja schon dein Volumen hast, einfach auf die gewünschte Fläche eine Oberfläche legen und dann „Einfügen“->“Aufsatz/Basis/“->“Wanddicke auftragen“, Blech draus machen und fertig.

---

....und wie mach ich "auf die gewünschte Fläche eine Oberfläche legen"? Irgendwie
geht das nicht! Habe jetzt aufgedickt, aber "Biegung" wird dann nicht genommen, da
die Flächen nicht plan sind. Haste eine Datei?

------------------
m.f.G.



[Diese Nachricht wurde von smb am 03. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von smb:
  ....und wie mach ich "auf die gewünschte Fläche eine Oberfläche legen"? Irgendwie
geht das nicht! Habe jetzt aufgedickt, aber "Biegung" wird dann nicht genommen, da
die Flächen nicht plan sind. Haste eine Datei?

---

Das geht auch so nicht, da man ja eine planare Fläche haben muß, um eine Biegung einfügen zu können...

Gruß vom Stelzbock

------------------
Nicht ärgern, nur wundern!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kegelabwicklung.SLDPRT.txt

Hallo,

guck dir mal die angehängte Datei an.
Einfach hochladen und speichern.
Dann die Endung .txt entfernen, damit es wieder eine .sldprt Datei wird.
Dann mit SolidWorks laden und ankucken, wie ich es gemacht hab.
Ich denke dann sollte alles klar sein.

Viel Spass dabei !
Jörg

------------------
Jedes Ding ist Gift und kein Ding ist Gift.
Allein die Dosis macht, daß ein Ding kein Gift ist. (Paracelsus 1493 - 1541)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

014863_mantel_SWX2007.zip

Hallo smb,

hab' leider nur die Hälfte geschafft
Vielleicht reicht es ja schon

Habe Deine Skizzen ein wenig verändert. Die Geometrie würde aber noch stimmen

Beste Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

------------------
m.f.G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nicht ganz 1000 Danke aber die 19 sind doch auch mal net.

------------------
  Ich nutze Boardsuche | Google | Netiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von wildcad:
... einfach auf die gewünschte Fläche eine Oberfläche legen und dann „Einfügen“->“Aufsatz/Basis/“->“Wanddicke auftragen“, Blech draus machen und fertig.

---

aber hollow

1) das mit der Oberfläche kann man weglassen,
"Wandung"->3Flächen anwählen, Wandstärke angeben und fertig
2) das mit der geraden Kante klappt nur in dem Sonderfall, dass auch eine gerade Kante da ist.

ansonsten kann ich (mit swx2006) so vorgehen wie von mike vorgeschlagen, muss aber den volumenkörper löschen, sonst geht nix. (Einfügen -> Feature -> Körper löschen)

Gruß, Christian

[Diese Nachricht wurde von Christian_W am 03. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ringsegment.jpg haube.SLDPRT.txt

Ich wärm das Thema hier mal wieder auf.

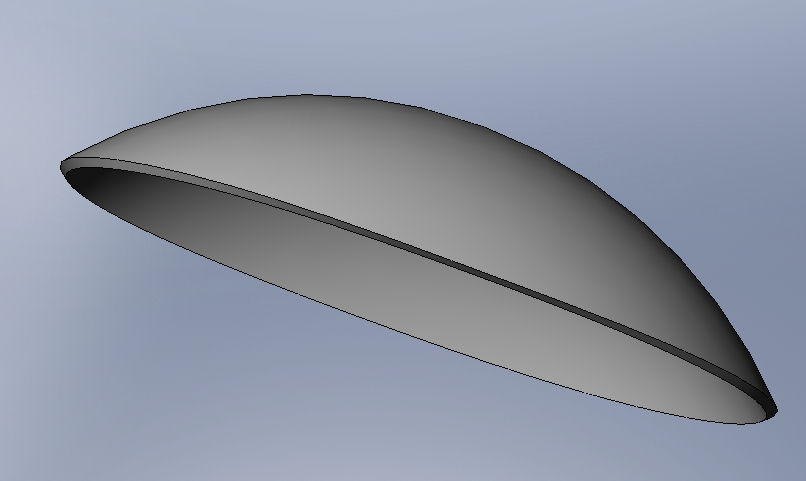

Ich habe zwar keinen abgeschnittenen Kegel, dafür aber ein "Ringsegment" aus dem Vollen. Sprich eine glatte Unterkante und eine gewölbte Oberfläche.

Was ist Ziel dieser Übung? Es soll quasi eine "Weltkarte" erstellt werden. Sprich ein Abziehbild auf die Oberfläche und dann die Abwicklung zum drucken.

Bis zu dem Punkt, die Oberflächendicke aufzutragen und den Volumenkörper zu löschen komme ich ja auch, aber dann habe ich keine planare Fläche mehr.

Wie würdet ihr vorgehen? Die gerundete Oberfläche in zwei Hälften schneiden bringt leider gar nichts. Man müsste, wie bei einer abgerollten Weltkarte, mit Einschnitten Arbeiten, die maximal bis zum Zentrum gehen, oder? Irgendwie steh ich gerade auf dem Schlauch. Das müsste doch gehen?

Danke und Gruß,
Prothese

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Prothese,

ganz kurz und knapp vereinfacht, wenn sich Dein geometrisches Gebilde nicht mit den Blechfeatures modellieren läßt, dann sieht es auch schlecht aus mit einer Abwicklung. Wenn Du Dir mal einen Globus anschaust, siehst Du auch wie die einzelnen Segmente geteilt sind. Oder eine andere Alternative wäre sich die Fussballmodelle in Stefans Bibliothek mal näher zu betrachten. http://solidworks.cad.de/lib_special01.htm

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

auch kurz und Knapp

Bei der Geometrie NO GO!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ohne wieteres tralala:

So dargestellt ist es ein Tiefziehteil und kein Biegeteil

gruß Heiko

EDIT:

was natürlich bedeutet, daß es mit Biegefeatures nicht darstellbar ist!!!

[Diese Nachricht wurde von Press play on tape am 26. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke. Ich hab mir sowas schon gedacht, war mir nur nicht sicher, ob ggf. jemand eine Idee hat, wie man geschickte Schnitte anbringt.

Das mit dem Fußball sieht nach nem Lösungsansatz aus, den man anpassen könnte.

Vielen Dank ans Forum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

denk mal daran wie Du etwas Falten kannst z.B. aus Papier und wie Du angenähert an deine gewünschte Form kommst(viele kleine Apfelstückchen) nur das mit dem Bild wird dann wieder schwierig da es nicht mehr eine komplette zusammenhängende Fläche ist. Vermutl. must Du dann die Kontur oder was auch immer Du vor hast nachzeichnen.

gruß Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
