Autor Thema:  [Austragung] Schneckenrad konstruieren (5646 mal gelesen)
Fersy
Mitglied
CAD-Konstrukteur


Sehen Sie sich das Profil von Fersy an!   Senden Sie eine Private Message an Fersy  Schreiben Sie einen Gästebucheintrag für Fersy

Beiträge: 255
Registriert: 20.06.2003

erstellt am: 14. Mrz. 2008 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






hallo,

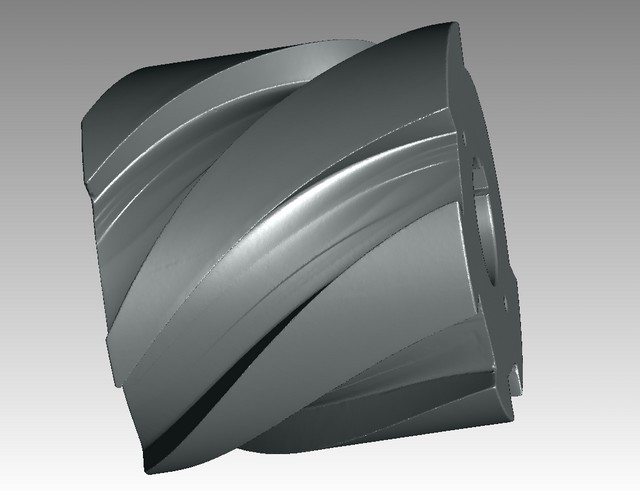

ich muss ein schneckenrad nachkonstruieren und habe irgendwie keine richtige idee mit welchem befehl ich das am besten umsetzen kann.

das bauteil wurde gescannt und anschliessend wurden die splines der nut abgenommen. leider laesst sich das ganze mit dem austragen befehl nicht so richtig umsetzen, da die leitkurve anscheinend zu kurz ist..

jemand eine idee wie man das ganze loesen kann?

------------------
-------------------
Alt + F4 und der Tag gehört Dir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

**CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max

erstellt am: 14. Mrz. 2008 09:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Hi Fersy,

ich persönlich bevorzuge auch die Austragungen, aber wenn's nicht geht, nutze ich auch die Ausformungen.
Mittels ausreichend Leitkurven, sollte es Dir gelingen die Form "hinzubiegen"

SChau mal unter der Hilfe unter "Ausformung", da ist die Funktion gut erklärt.

------------------
Gruß, der Teddibaer

Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fersy
Mitglied
CAD-Konstrukteur


Sehen Sie sich das Profil von Fersy an!   Senden Sie eine Private Message an Fersy  Schreiben Sie einen Gästebucheintrag für Fersy

Beiträge: 255
Registriert: 20.06.2003

erstellt am: 14. Mrz. 2008 10:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Zitat:
Original erstellt von Teddibaer:
Hi Fersy,

ich persönlich bevorzuge auch die Austragungen, aber wenn's nicht geht, nutze ich auch die Ausformungen.
Mittels ausreichend Leitkurven, sollte es Dir gelingen die Form "hinzubiegen"

SChau mal unter der Hilfe unter "Ausformung", da ist die Funktion gut erklärt.


hm, fuer die ausformung benoetige ich mind. 2 skizzen oder?? der kunde moechte es leider mit nur einem profil geloest haben..

------------------
-------------------
Alt + F4 und der Tag gehört Dir

[Diese Nachricht wurde von Fersy am 14. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 14. Mrz. 2008 10:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Fersy:
hm, fuer die ausformung benoetige ich mind. 2 skizzen oder?? der kunde moechte es lieber mit nur einem profil geloest haben..


Tja!  Alles kann man nicht haben!
Ich würde auch eine Ausformung machen! Anfangs- und Endprofil und eine Leitkurven. Das gibt Dir viel mehr Kontrolle über das Geschehen - Das ist meine Meinung.

Was Du versuchen könntest, ist, die Leitlinie über den Körper hinaus zu zeichnen.
Wenn das nicht geht, dann, ja, siehe Teddibaer's Lösung!

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fersy
Mitglied
CAD-Konstrukteur


Sehen Sie sich das Profil von Fersy an!   Senden Sie eine Private Message an Fersy  Schreiben Sie einen Gästebucheintrag für Fersy

Beiträge: 255
Registriert: 20.06.2003

erstellt am: 14. Mrz. 2008 10:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von G. Dawg:

Was Du versuchen könntest, ist, die Leitlinie über den Körper hinaus zu zeichnen.
Wenn das nicht geht, dann, ja, siehe Teddibaer's Lösung!


genau da liegt mein problem, ich sehe keine moeglichkeit den spline zu verlaengern..

wie wuerdet ihr an die sache herangehen wenn ihr so einen 3d spline von grund auf neu konstruieren muesstet?

------------------
-------------------
Alt + F4 und der Tag gehört Dir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 14. Mrz. 2008 10:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Wieso geht das nicht? Du hast ja Steigung, Winkel und alles.
Jetzt nimmst Du einen Skizzenpunk als Referenz zur Endkante des Werkstückes. Deine Spline machst Du einfach so lange, wie wenn Dein Teil doppelt so dick wäre.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fersy
Mitglied
CAD-Konstrukteur


Sehen Sie sich das Profil von Fersy an!   Senden Sie eine Private Message an Fersy  Schreiben Sie einen Gästebucheintrag für Fersy

Beiträge: 255
Registriert: 20.06.2003

erstellt am: 14. Mrz. 2008 10:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Zitat:
Original erstellt von G. Dawg:
Wieso geht das nicht? Du hast ja Steigung, Winkel und alles.
Jetzt nimmst Du einen Skizzenpunk als Referenz zur Endkante des Werkstückes. Deine Spline machst Du einfach so lange, wie wenn Dein Teil doppelt so dick wäre.


ich habe den spline ja nicht in solidworks erstellt sondern als iges importiert (schnittkurve vom 3dscan).

habs mal mit dem spirale/helix befehl versucht, leider bekomme ich nicht die gewuenschte kruemmung hin..

kann man evtl. ueber projizieren / abwickeln so ein spline erstellen??
------------------
-------------------
Alt + F4 und der Tag gehört Dir

[Diese Nachricht wurde von Fersy am 14. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Winston Wolf
Mitglied
Braucht der Mensch einen Beruf?


Sehen Sie sich das Profil von Winston Wolf an!   Senden Sie eine Private Message an Winston Wolf  Schreiben Sie einen Gästebucheintrag für Winston Wolf

Beiträge: 561
Registriert: 12.08.2003

überlegen macht überlegen

erstellt am: 14. Mrz. 2008 11:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Fersy:
...wie wuerdet ihr an die sache herangehen...
Anders

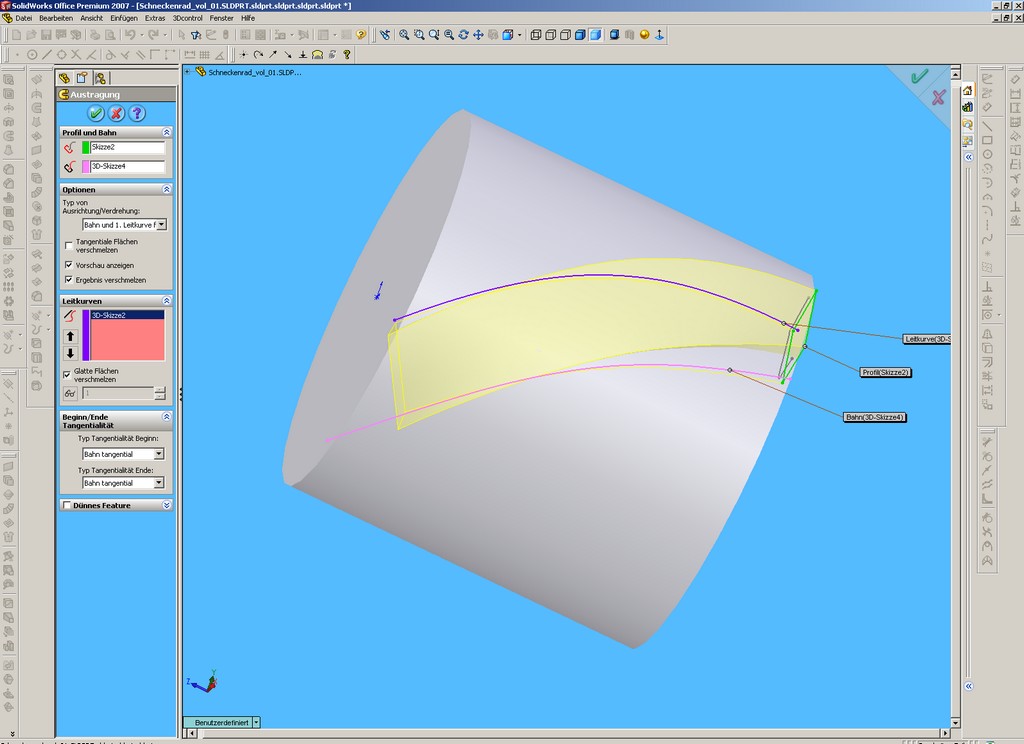

Wenn Du bei der Austragung den Haken Ergebnis verschmelzen rausnimmst, geht's vielleicht mit Einfügen->Fläche->Verschieben...

WW

------------------
Modelle
Werkstoffe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 14. Mrz. 2008 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Fersy:
  ich habe den spline ja nicht in solidworks erstellt sondern als iges importiert (schnittkurve vom 3dscan).

habs mal mit dem spirale/helix befehl versucht, leider bekomme ich nicht die gewuenschte kruemmung hin..  :(

kann man evtl. ueber projizieren / abwickeln so ein spline erstellen??


Denkbar wäre das UMWICKELN-Feature.
Aber die Helix aus den Vorgaben zu konstruieren, sollte nicht das Problem darstellen, oder? Was sind die Vorgaben? Auch wenn das "Nachkonstruieren" ungenauer ist als die Meßpunkte, wäre es durch eine Helix mathematisch einwandfrei bestimmt. Spätestens, wenn ihr das Gegenstück modelliert freust Du die über diese mathematische Reinheit ...

------------------
Gruß, der Teddibaer

Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

**CSWP 06/2004**
--
MacBook Air M1
MacBook Pro M1-Max

erstellt am: 14. Mrz. 2008 11:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

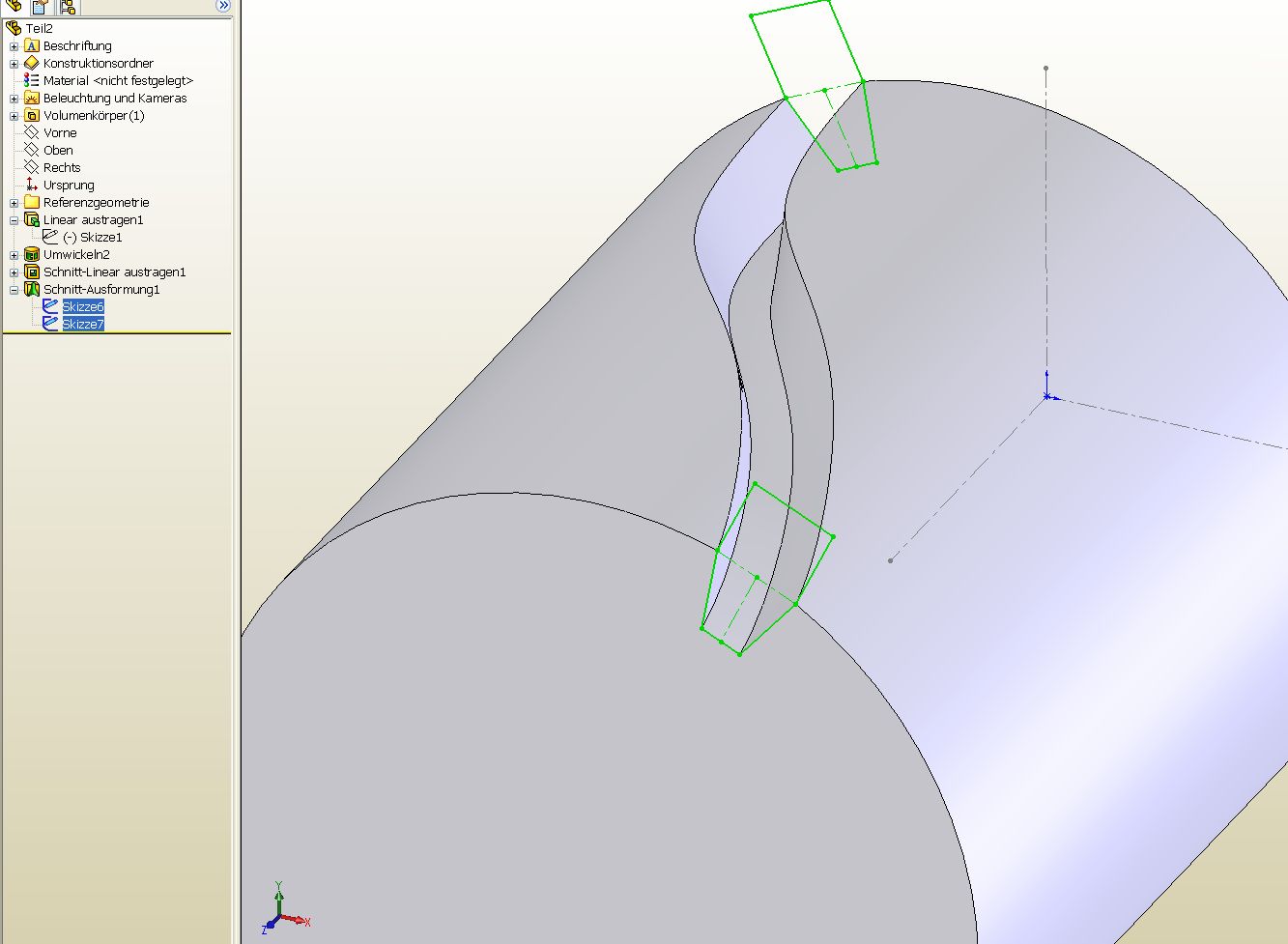

Also mit der Ausformung ist es sehr sehr sehr sehr viel leichter.

Bei der Austragung sollte Dir der Lieferant einfach die Meßkurve interpolieren.

------------------
Gruß, der Teddibaer

Besucht mich doch einmal ... oder ... auch zweimal ...
-----------------------------------------------------------------
Brot kann schimmeln ... und was kannst Du?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 14. Mrz. 2008 13:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fersy 10 Unities + Antwort hilfreich

Übernimm doch Deine zu kurve Leitkurve in eine 3D-Skizze, mach hinten eine tamgentiale Linie dran und dann nimm diese Skizze als Leitkurve, dann geht's als Austragung...!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
