Autor Thema:  Schnitt (958 mal gelesen)
Erich Huber
Mitglied
Techniker


Sehen Sie sich das Profil von Erich Huber an!   Senden Sie eine Private Message an Erich Huber  Schreiben Sie einen Gästebucheintrag für Erich Huber

Beiträge: 23
Registriert: 17.09.2007

 erstellt am: 13. Mrz. 2008 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo

hab ne Frage, wie mach ich einen Schnitt ohne das ganze Modell zu schneiden? hab leider nirgendswo was brauchbares gefunden.
kann mir jemand helfen?

Schöne Grüsse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 13. Mrz. 2008 14:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Hi Erich ,

wo denn, im Model oder Zeichnung davon?

In der Zeichnung heißt das AUSBRUCH.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 13. Mrz. 2008 14:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Mit Hilfe einer Skizze.

EDIT: Nach dem Lesen von myca's Beitrag gibts noch folgende Möglichkeiten für Schnitte anzulegen:

In einer Baugruppe mit dem Baugruppenfeature -> Schnitt
In einer Zeichnung mit Schnittansicht.
In einem Teil mit dem Feature Schnitt.

------------------


[Diese Nachricht wurde von G. Dawg am 13. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erich Huber
Mitglied
Techniker


Sehen Sie sich das Profil von Erich Huber an!   Senden Sie eine Private Message an Erich Huber  Schreiben Sie einen Gästebucheintrag für Erich Huber

Beiträge: 23
Registriert: 17.09.2007

 erstellt am: 13. Mrz. 2008 14:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hy,

nein ich möchts gern im model schneiden und dann als jpeg abspeichern!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 13. Mrz. 2008 14:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Erich Huber:
Hy,

nein ich möchts gern im model schneiden und dann als jpeg abspeichern!

Ok, in der Baugruppe:
Einfügen -> Baugruppen-Feature -> Schnitt -> Linear austragen.
Dann, speichern unter -> JPEG.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 13. Mrz. 2008 15:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich


  Ja,

jetzt weiß ich was Du willst - mit Schnittansicht! Das geht leider nicht. Ein Auschnitt kannst/mußt Du schon selber deinieren/machen.

G.   thomas

------------------


[Diese Nachricht wurde von myca am 13. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erich Huber
Mitglied
Techniker


Sehen Sie sich das Profil von Erich Huber an!   Senden Sie eine Private Message an Erich Huber  Schreiben Sie einen Gästebucheintrag für Erich Huber

Beiträge: 23
Registriert: 17.09.2007

 erstellt am: 13. Mrz. 2008 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
danke für die schnellen antworten!!

aber wie definiere ich so einen Schnitt selbst! steh etwas auf der Leitung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erich Huber
Mitglied
Techniker


Sehen Sie sich das Profil von Erich Huber an!   Senden Sie eine Private Message an Erich Huber  Schreiben Sie einen Gästebucheintrag für Erich Huber

Beiträge: 23
Registriert: 17.09.2007

 erstellt am: 13. Mrz. 2008 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich hab nämlich eine Baugruppe (einen Ofen) und möchte den einen Schnitt geben damit ich in die Brennkammer sehen kann. Dieser Schnitt sollte aber nicht den ganzen Kessel schneiden sondern z.B. nur eine viertel Schnitt haben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 13. Mrz. 2008 15:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Hi,

ergänzend nur - wie vorgemacht auch in der BG - muß Du dann aber die Körper wählen, die geschnitten werden sollten.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 13. Mrz. 2008 15:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Eingetlich simple einfach!

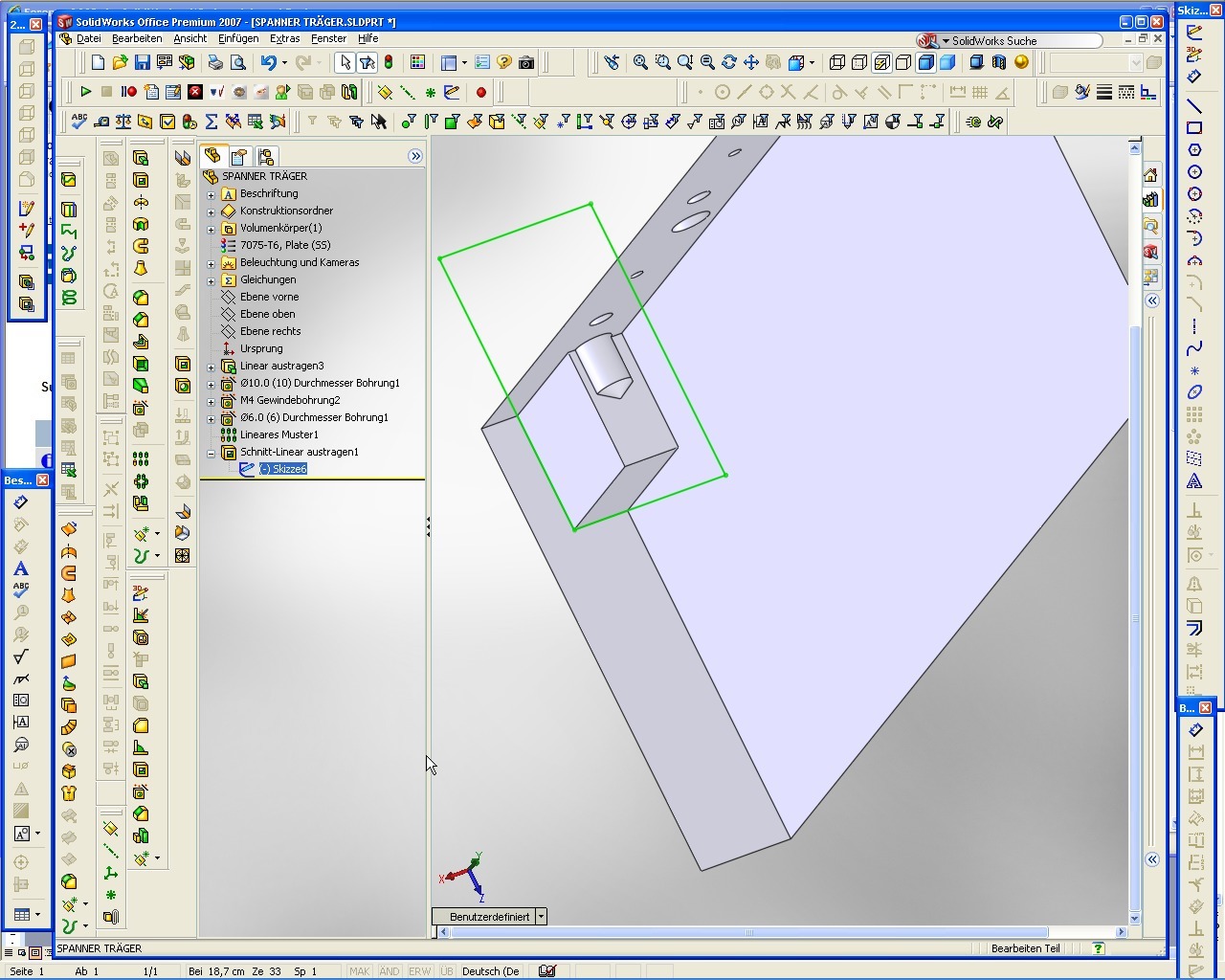

Ansicht von Oben -> Skizze auf diese Ebene legen wie Du Dir den Schnitt vorstellst (ich würde ein Recheck zeichnen welches aus der Mitte heraus den herauszuschneidenden Teil einrahmt. Dann Einfügen -> Baugruppen-Feature -> Schnitt -> Linear austragen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 13. Mrz. 2008 15:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erich Huber 10 Unities + Antwort hilfreich
Jou Gilbert.

------------------
