Autor
|
Thema: Abwicklung - Komplex (816 mal gelesen)
|
FlowAUT
Mitglied
Ing. für Wirtschaftsingenieurwesen (Technischer Zeichner)
   Beiträge: 67
Registriert: 20.12.2006
|
erstellt am: 11. Mrz. 2008 13:01  <-- editieren / zitieren -->   Unities abgeben:
Hallo liebe SW-Gemeinde! Mir raubt gerade eine böse Abwicklung den letzten Nerv, es handelt sich um eine Umsetzung von oval-rechteckig, jedoch schaff ichs nicht, die Abwicklung richtig zu machen.. Als Freiform funktioniert es, jedoch fang ich damit wenig an, also brauch ich ja die Biegekanten drin. Jedoch verweigert die Zeichnung mit den Biegekanten erfolgreich die Abwicklung und ich komm einfach nicht drauf, woran das liegt. Kann mir da vielleicht jemand weiterhelfen, wo das Problem ist? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 11. Mrz. 2008 13:13 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
Schau dir mal die entstehenden Flächen der Biegungen an, dann sollte es dir klar sein. EDIT: Noch ein Hinweis, lass dir mal die Krümmung anzeigen. ------------------
Grüße
David [Diese Nachricht wurde von wildcad am 11. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mike Mecklenburg
Mitglied
Arbeitsvorbereitung
Beiträge: 179
Registriert: 28.02.2008 Pentium 4 3,4 GHz
3GB Ram
Win XP Professional SP3
SWX 2007 SP 5,0
SWX 2008 SP 5,0
SWX 2009 SP 3,0
|
erstellt am: 11. Mrz. 2008 15:32 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
Meiner Meinung nach kann man das in SW nicht machen. Weil SW dir keine Biegemakierungen und auch keine Kantwinkel ausgibt, die man für die Fertigung aber braucht. Vernünftig geht es nur mit Sheetmetal Worgs von SPI. Habe mich selber mal 3 Tage damit rumgeärgert. War froh das wir Sheetmetal Worgs haben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 11. Mrz. 2008 16:18 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
Machbar ist das natürlich schon, nur man muss es anders aufbauen. Der Aufbau ist ein wenig chaotisch, aber als demo muss es reichen  .
 Datei vergessen... so nun ist die auch dabei! ------------------
Grüße
David [Diese Nachricht wurde von wildcad am 11. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
oesy
Mitglied
Konstrukteur (Dipl.-Ing.)
Beiträge: 42
Registriert: 07.12.2006 SWX 2008 SP3.1
XP Professional<P>P4; 3.4GHz; 2GB Ram
Nividia Quadro FX3450/4000 SDI; 256MB
|
erstellt am: 12. Mrz. 2008 00:09 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
Leider ist Sheetmetal Works auch nicht das Non-Plus-Ultra. Oder habt ihr schon mal versucht Körper abzuwickeln, z.B. oval auf rechteckig mit doppelt geneigten Ebenen!?! Soweit ich weiß ist dieses leider bisher noch mit keinen SWX  -Tool oder Aufsatz bzw. einer zu SWX kompatiblen Zusatzanwendung oder Programm möglich. Ich hoffe es gibt diesbezüglich demnächst Besserung! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2401
Registriert: 23.07.2001 Nach drei Jahren Inventor wieder zurück zu SolidWorks: SWX 23 SP4, PDM Professionell.
|
erstellt am: 12. Mrz. 2008 06:57 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
|
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 12. Mrz. 2008 07:18 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
|
Mike Mecklenburg
Mitglied
Arbeitsvorbereitung
Beiträge: 179
Registriert: 28.02.2008 Pentium 4 3,4 GHz
3GB Ram
Win XP Professional SP3
SWX 2007 SP 5,0
SWX 2008 SP 5,0
SWX 2009 SP 3,0
|
erstellt am: 12. Mrz. 2008 07:31 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
|
FlowAUT
Mitglied
Ing. für Wirtschaftsingenieurwesen (Technischer Zeichner)
Beiträge: 67
Registriert: 20.12.2006
|
erstellt am: 12. Mrz. 2008 08:19 <-- editieren / zitieren --> Unities abgeben:
Hallo! Bei uns is ohnehin Fertigung von Meisterhand, der braucht nur den Zuschnitt, der Rest wird durch jahrelange Erfahrung gemacht @wildcad: Danke für den Lösungsansatz!!!
Habs dann endlich so hinbekommen!!! MfG Flo
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4978
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 12. Mrz. 2008 08:22 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT
Zitat:
Original erstellt von FlowAUT:
...Jedoch verweigert die Zeichnung mit den Biegekanten erfolgreich die Abwicklung und ich komm einfach nicht drauf, woran das liegt...
Hallo FlowAUT, ganz sicher funktioniert es wenn Du die skizzierten Linien parallel machst. 1. Linie Skizze1 parallel mit 1. Linie Skizze2. 2. Linie Skizze1 parallel mit 2. Linie Skizze2. usw... Da die ersten beiden Linien der Skizzen schon nicht parallel zueinander sind, musst Du noch eine (bzw. zwei) weiter einfügen. Dann sieht es so ähnlich aus wie bei David (wildcad), wird Deinem Teil aber ähnlicher... HTH,
Ralf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2401
Registriert: 23.07.2001 Nach drei Jahren Inventor wieder zurück zu SolidWorks: SWX 23 SP4, PDM Professionell.
|
erstellt am: 12. Mrz. 2008 09:36 <-- editieren / zitieren --> Unities abgeben: Nur für FlowAUT

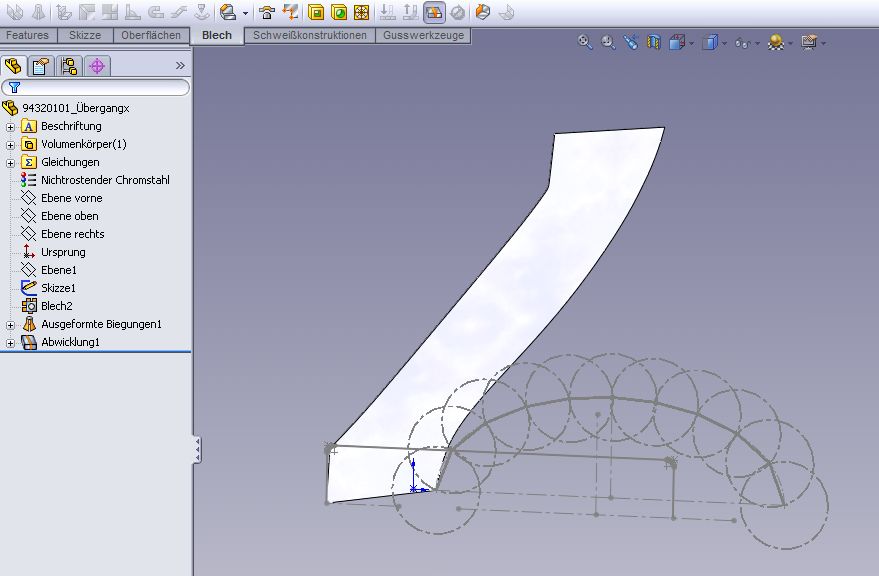

Na, ganz so schwierig ist das dann doch nicht..... Ich hab das Oval durch einen Spline ersetzt und aus der Recheckskizze die Segmentierung durch zwei Radien ersetzt und schon geht alles... Leider hab ich nur SWX2008 zu Verfügung, sollte aber prinzipiell auch mit einem älteren Release kein Problem darstellen Grüße Günter [Edit: und wer Lesen kann ist klar im Vorteil... 'tschuldigung, habs im Eifer überlesen, dass es als Freiform schon geht...]
------------------
Wie man Fragen richtig stellt [Diese Nachricht wurde von GWS am 12. Mrz. 2008 editiert.] [Diese Nachricht wurde von GWS am 12. Mrz. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
