Hallo zusammen,

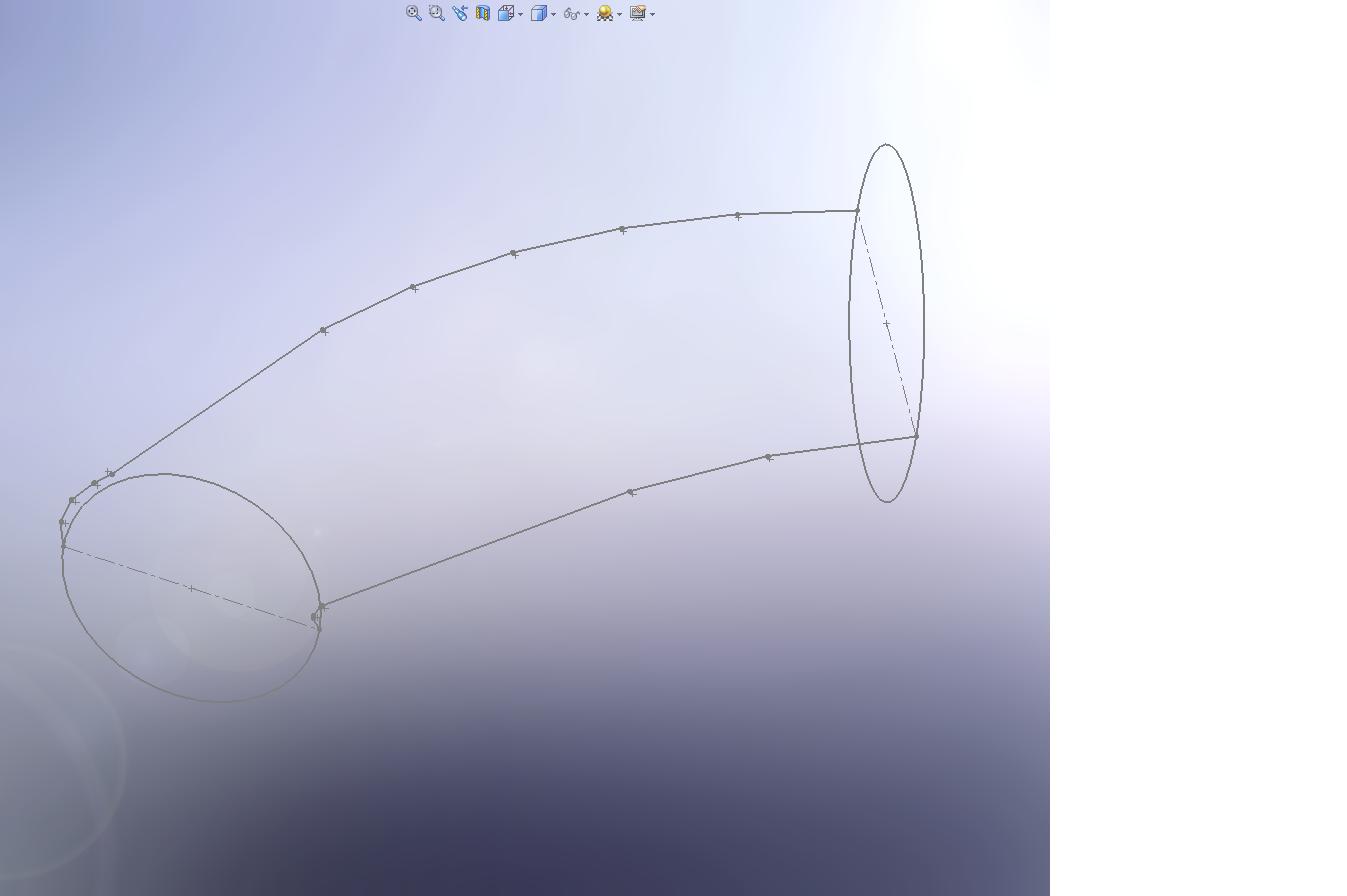

ich hab mal wieder ein Problem. Ich versuche hier eine Auslaß einer Modellturbine zu erstellen.

Ich bekomme aber die Fehlermeldung, dass man mindestens  2 Kanten, Skizzen oder Flächen braucht, um die Operation durch zu führen. das hab ich aber alles.

Die 2 Kreise sind als 3D Skizze angelegt, da ich Probleme hatte, Ebenen an entsprechender Stelle an zu legen. Warte immernoch sehnsüchtig auf meine SWX Schulung

Ich weiss, das 3D Skizzen einige Operationen erheblich einschränken.
Vielleicht sieht trotzdem jemand von euch, was der Fehler ist, bzw. weiss eine Lösung.

Grüsse aus Tübingen, Felix

------------------
innovate not immitate

[Diese Nachricht wurde von Truss am 10. Mrz. 2008 editiert.]

[Diese Nachricht wurde von Truss am 10. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bitte Skizze nochmal ohne "ß" einstellen!

Danke!

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SkizzeAuslass-1.SLDPRT.txt

Hallo Felix,

schau dir das mal entspricht das deinen Anforderungen?

Ich habe die Skizzen für die Leitkurven als Kurven erzeugt und dann kann man sie anwählen!

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, ja das ist perfekt.
Im Featuremanager steht "ZusammengKurve". Das Feature kenne ich noch nicht. Könntest du mir nochmal versuchen genau zu erklären was du jetzt gemacht hast !?

Besten Dank nochmal, Gruss

------------------
innovate not immitate

[Diese Nachricht wurde von Truss am 10. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Felix,

also zuerst habe ich die Skizze der Leitkurven in zwei Skizzen aufgeteilt.
Dann für jede dieser Sikzzen:

Einfügen --> Kurve --> Zusammengesetzt

Damit machst du aus den Skizzen eine Kurve

Dann das Feature Ausformung verwenden und als Anfangs und Endprofil die 3D-Skizze und als Leitkurven die beiden erzeugten Kurven!

------------------
Gruß weinel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Truss:
Ich bekomme aber die Fehlermeldung, dass man mindestens 2 Kanten, Skizzen oder Flächen braucht, um die Operation durch zu führen. das hab ich aber alles.

Die 2 Kreise sind als 3D Skizze angelegt, da ich Probleme hatte, Ebenen an entsprechender Stelle an zu legen. Warte immernoch sehnsüchtig auf meine SWX Schulung    :(

---

Leider habe ich kein '08 zur Hand, aber, kann es sein, dass Deinen BEIDEN Kreise in EINER 3D-Skizze sind? Wenn ja, bad dog!  Du solltest jedes Profil in einer einzelnen Skizze unterbringen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SkizzeAuslass_SF.SLDPRT.txt

Hi,

Das Problem liegt meiner Meinung nach nicht darin das es 3D-Skizzen sind, sondern daran, dass die Leitkurven durch die Polygonisierung und anschließende Verrundung kein "schönes" Ergebniss liefern werden.

Ich würde probieren ob ich die Leitkurven nicht mit Splines tagentenstetig nachbauen kann.

Ich habe im Anhang mal die Orginalskizzen ohne Änderung genommen und ausgeformt, geht ohne Probleme (bis auf den optischen Aspekt), das Zauberwort heist Selectionmanager (siehe Hilfe) damit ist man sehr flexibel in der Auswahl und Modifikation von Profilen und Leitkurven.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

danke für die Antworten. Vorweg, die beiden Kreise sind zwei 3D-Skizzen.

Was das Aussehen angeht, werde ich mal noch versuchen mit dem Selectionmanager zu arbeiten. Normalerweise komme ich mit solchen Formgeschichten nicht in Verbindung. Mache das für einen Bekannten der Turbinen verteibt, aber es ist immer wieder gut sowas zu haben. Man lernt halt doch nie aus

Nochmal danke, und viele Grüsse

------------------
innovate not immitate

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

TurbopropMk3.JPG Vorlage.SLDPRT.txt MW54.JPG

Hallo zusammen,

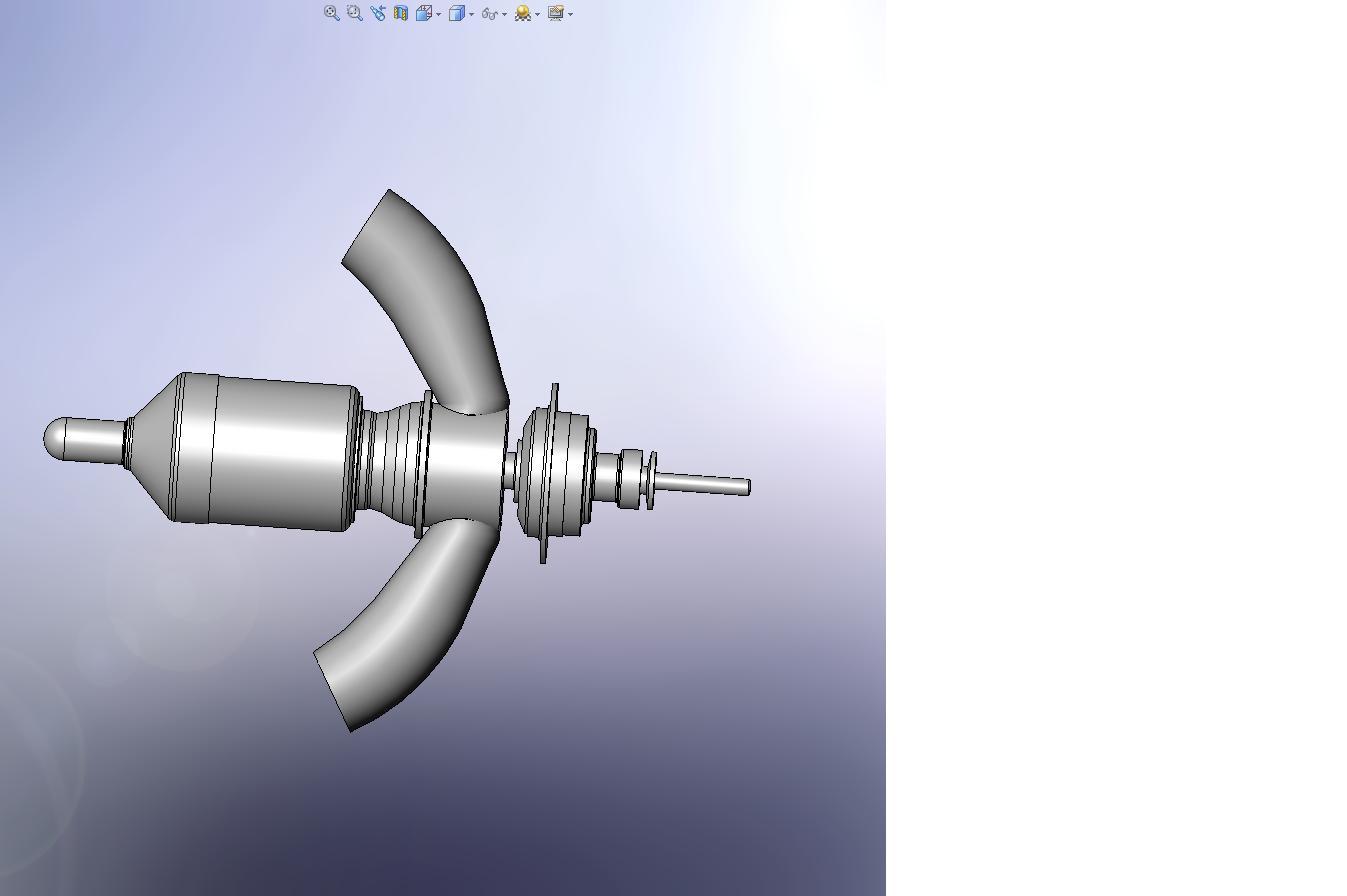

ich mal wieder.... Ich hänge nach wie vor an der Turbine. Nach der Hilfestellung von euch, steh ich jetzt vor dem Problem, den Auslass, an dem Getriebe zu fixieren. Damit Ihr das ganze versteht, hänge ich einfach mal die Vorlage mit rein, die ich auch zu Verfügung hab.

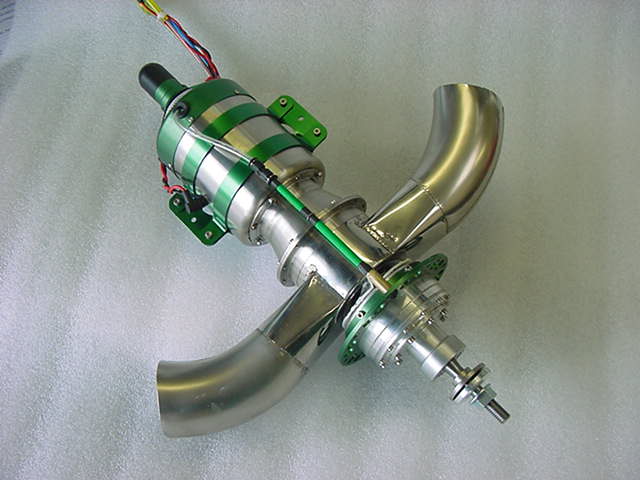

Es ist im Prinzip nur Rotation, dass schwierigste für mich jedoch ist, die Anbringung des Auslasses. Ich hab schon etwas zu tricksen, komme aber auf keinen grünen Zweig. Original Bild hängt an.

Vielleicht helft Ihr mir nochmal weiter.

Beste Grüsse, Felix

------------------
innovate not immitate

[Diese Nachricht wurde von Truss am 13. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Turbine.zip.txt

Hi,

ich würde in die Vorlage ein Koordinatensystem erstellen, an der Stelle wo auch in meiner Baugruppe der Nullpunkt sein soll.
Danach diese Vorlage anhand dem neu erstellten KS (=Koordinatensystem) in eine Baugruppe einfügen. Jetzt nach und nach die Einzelteile (in neuen Teilen die auf den Baugruppenursprung fixiert sind) ausgehend von der Vorlagenskizze aus modellieren.

Somit haben alle Teile den selben Ursprung und können einfach und schnell positioniert werden.

Ich hab das mal angefangen und angehängt.

Grüße
Michael

[Diese Nachricht wurde von Surf-Ace am 13. Mrz. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, mal wieder dickes Dankeschön. Solche Denkansätze hab ich leider nicht gehabt. Ich denke da wahrscheinlich viel zu kompliziert....

Ich werde versuchen, das sinnvoll zu vollenden.

Halte Dich auf dem laufenden

Gruss, Felix

------------------
innovate not immitate

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
