Autor Thema:  Gewindedarstellung in Zeichnung abgeschnitten (1027 mal gelesen)
hellbouncer
Mitglied
Dipl. Ing Verfahrenstechnik


Sehen Sie sich das Profil von hellbouncer an!   Senden Sie eine Private Message an hellbouncer  Schreiben Sie einen Gästebucheintrag für hellbouncer

Beiträge: 288
Registriert: 25.07.2002

Seit 2005: SWX 2011 + OSD 17
Opteron ; Nvidia Fx1400; 4Gig RAM
Creamware PulsarII enthusiast

erstellt am: 11. Feb. 2008 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo SWXSolidWorks Gemeinde,

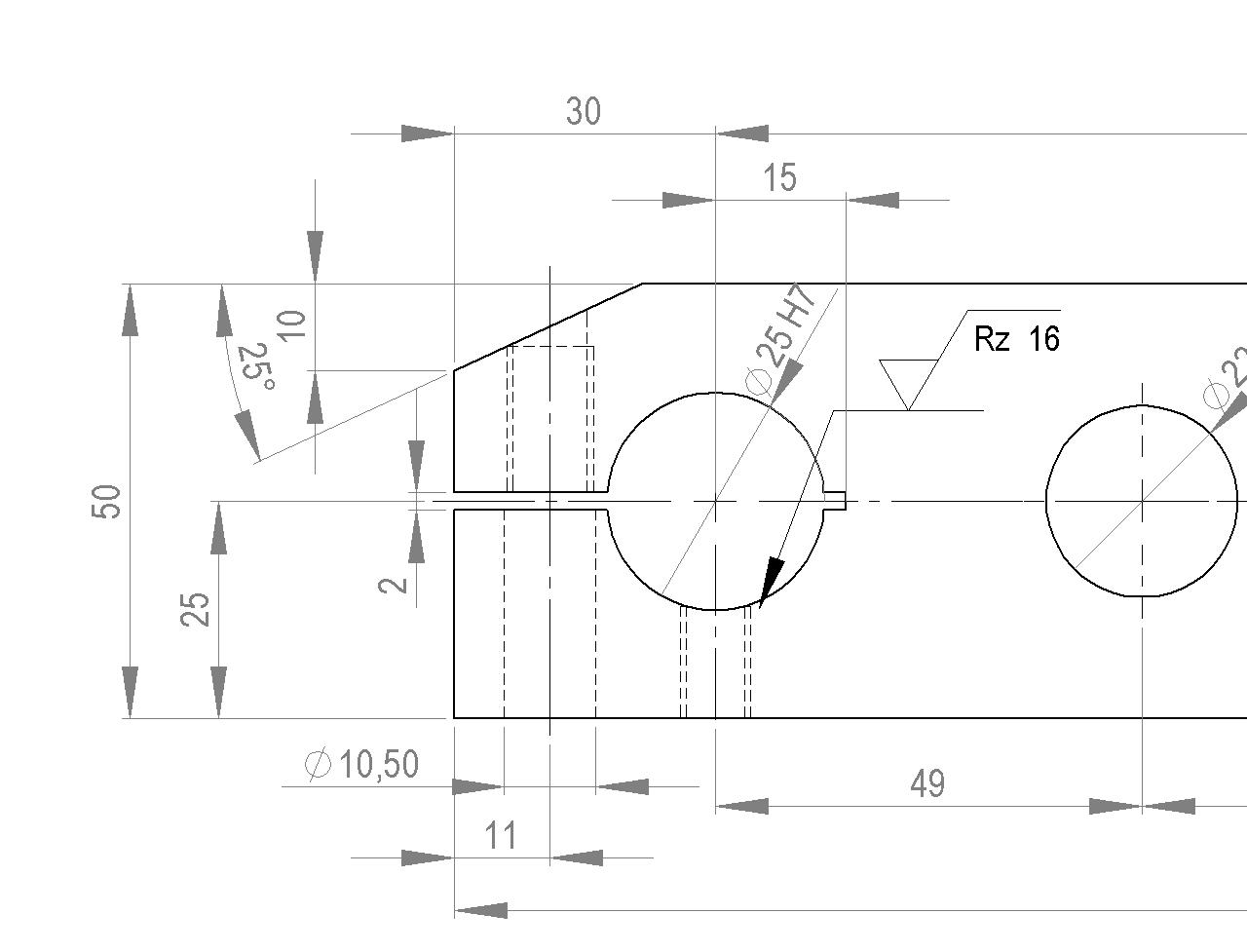

ich habe ein Problem mit schräg abgeschnittenen Gewindebohrungen (siehe Anhang). Mir würde es gut gefallen ,wenn hier einseitig das Gewinde bis zunm Ende dargestellt wird. Die Fase vor und nach der Bohrung zu modellieren hab ich schon Probiert, macht keinen unterschied. Weiß jemand eine Lösung??

Grüße

hellbouncer

------------------
~#~#=bounce in hell=#~#~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH


Sehen Sie sich das Profil von ess-jay an!   Senden Sie eine Private Message an ess-jay  Schreiben Sie einen Gästebucheintrag für ess-jay

Beiträge: 681
Registriert: 28.04.2005

Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007

erstellt am: 11. Feb. 2008 11:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hellbouncer 10 Unities + Antwort hilfreich




Hallo hellbouncer,

du meinst so?

Versuch mal, das Gewindefetaure vor der Schrägen zu erstellen, und dann das Gewinde quasi mit einem schrägen Schnitt kappen. Dann klappts auch.
Mit dem Fase-Feature hab ich an der Stelle auch Probleme.

Ansonsten probier mal im Gewindefeature an der Gewindeeinstellung "durchgehend" oder "bis nächste" zu spielen, vielleicht bringt das auch schon Erfolg.

Gruß,
Stephan

------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

hellbouncer
Mitglied
Dipl. Ing Verfahrenstechnik


Sehen Sie sich das Profil von hellbouncer an!   Senden Sie eine Private Message an hellbouncer  Schreiben Sie einen Gästebucheintrag für hellbouncer

Beiträge: 288
Registriert: 25.07.2002

Seit 2005: SWX 2011 + OSD 17
Opteron ; Nvidia Fx1400; 4Gig RAM
Creamware PulsarII enthusiast

erstellt am: 11. Feb. 2008 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Yau genau so ist das gemeint!

Ich habs auch schon geschafft, dass es so aussieht, sobald ich jedoch eines der Feature anfasse und nochmals bearbeite sieht es wieder wie auf meinem Bild aus.
Werdfe einfach ne EBschriftung anfügen die da heißt "Gewinde durchgängig" das geht immer

Thx und Grüße

hellbouncer

------------------
~#~#=bounce in hell=#~#~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
