Thema: Ausformung linear weiterführen (356 mal gelesen)

Dädalus
Mitglied

Senden Sie eine Private Message an Dädalus

Schreiben Sie einen Gästebucheintrag für Dädalus

Beiträge: 78
Registriert: 12.11.2007

erstellt am: 30. Jan. 2008 09:28

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Guten Morgen,

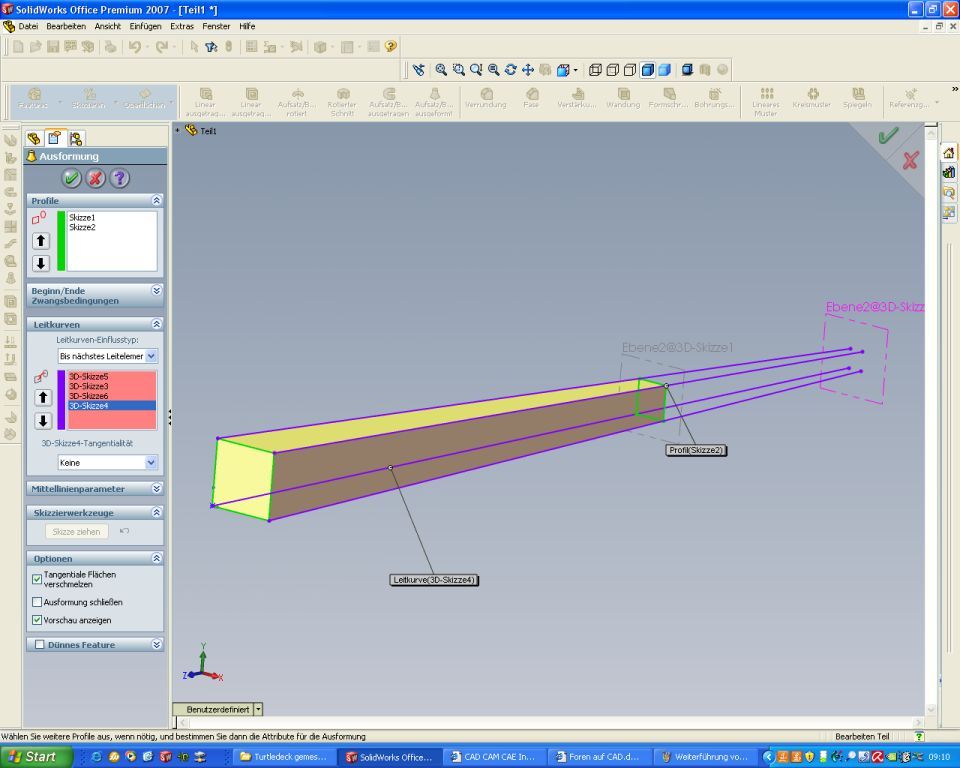

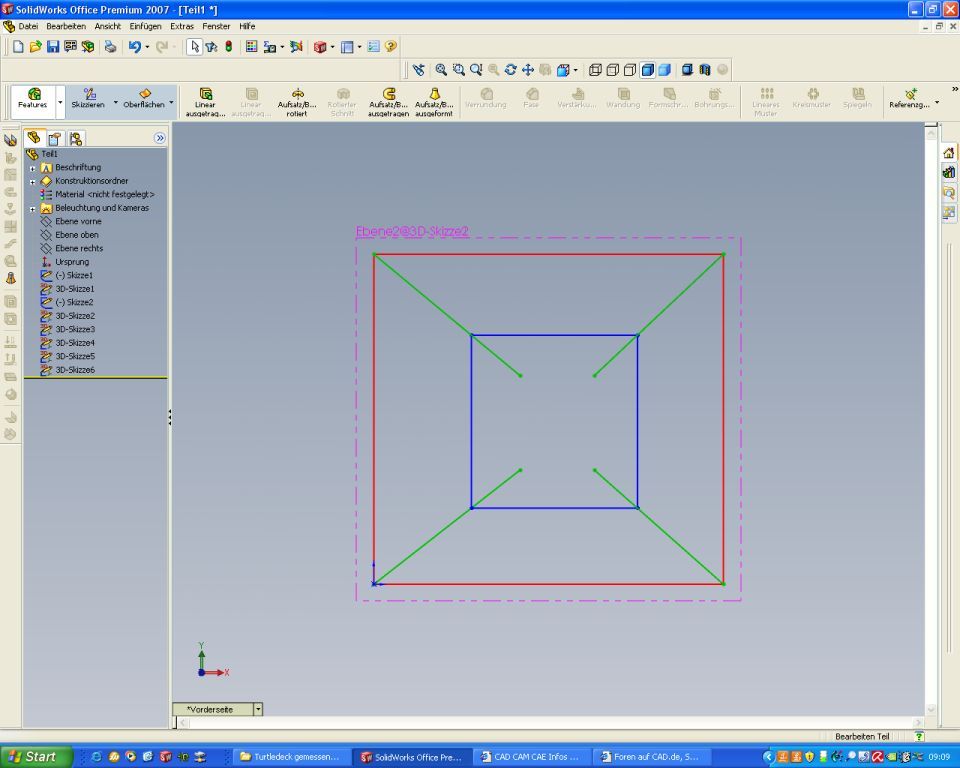

ich möchte ein Vollteil erstellen und zwar wie hier im Beispiel nur von einem bzw maximal zwei Profilen (rot und blau)und einer Anzahl Leitkurven(grün). Ziel ist es das auf der "Zielebene"(lila) eine linear verjüngte "Projektion" des Ausgangsprofils als Vollteilabschluss entsteht.

Nun hab ich " Aufsatz ausgeformt" Aufsatz ausgetragen" und auch "linar Austragen" versucht, aber leider keinen entsprechende Option gefunden.

Gestern hab ich noch einen alten Beitrag hier im Forum gefunden in dem so etwas Ähnliches behandelt wurde...heute Morgen find ich ihn ums verr... nicht mehr, Asche auf mein Haupt dass ich mir die Suchbegriffe nicht gemerkt hab!

Kann mir jemand nen Denkanstoß geben?

Danke schonmal
Grüße
Dädalus

[Diese Nachricht wurde von Dädalus am 30. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Senden Sie eine Private Message an Ralf Tide

Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 30. Jan. 2008 09:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dädalus

Einfügen->Fläche->Verschieben...
Als Option Offset wählen.

HTH,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Lutz Federbusch

Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 30. Jan. 2008 10:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dädalus

Pfui Flächenkram

Das sollte doch ganz einfach als Ausformung gehen mit Deinem Startprofil und einer Skizze auf der Zielebene, die ein Rechteck enthält, das mit jedem Eckpunkt an je eine Leitkurve angesteckt ist...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dädalus
Mitglied

Beiträge: 78
Registriert: 12.11.2007

erstellt am: 30. Jan. 2008 10:22

<-- editieren / zitieren -->

Unities abgeben:

@ Ralf Tide

Genau diese Funktion hab ich bisher immer benutzt um Blechstärken ringsrum auf Tragflächen aufzutragen. daß man das auch nur für eine Fläche benutzen könnte hab ich nicht bedacht, bin auch ne mütze

Danke vielmals!

Grüße

[Diese Nachricht wurde von Dädalus am 30. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dädalus
Mitglied

Beiträge: 78
Registriert: 12.11.2007

erstellt am: 30. Jan. 2008 10:28

<-- editieren / zitieren -->

Unities abgeben:

@ Lutz
Das mit den Rechtecken war nur ein Bsp. ich arbeite gerade mit Rippen für Tragflächen und die sind natürlich wesentlich komplizierter von der Form her als die Rechtecke.

Gibts ne Möglichkeit "Skizze übernehmen" von der Ausgangs- zur Zielebene mit linearer Größenänderung? Offset entlang Leitlinien sozusagen?!

Grüße
Dädalus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
