  SolidWorks
  Bemaßungstexte über Linien

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS
Autor Thema:  Bemaßungstexte über Linien (1283 mal gelesen)
Mip
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Mip an!   Senden Sie eine Private Message an Mip  Schreiben Sie einen Gästebucheintrag für Mip

Beiträge: 24
Registriert: 12.08.2003

SolidWorks Office Premium 2008; SP3.1
Windows XP Professional 2002; SP2
Intel Pentium 3.4GHz; 4GB RAM
NVIDIA Quadro FX 1500
Space Pilot

erstellt am: 22. Jan. 2008 08:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo,

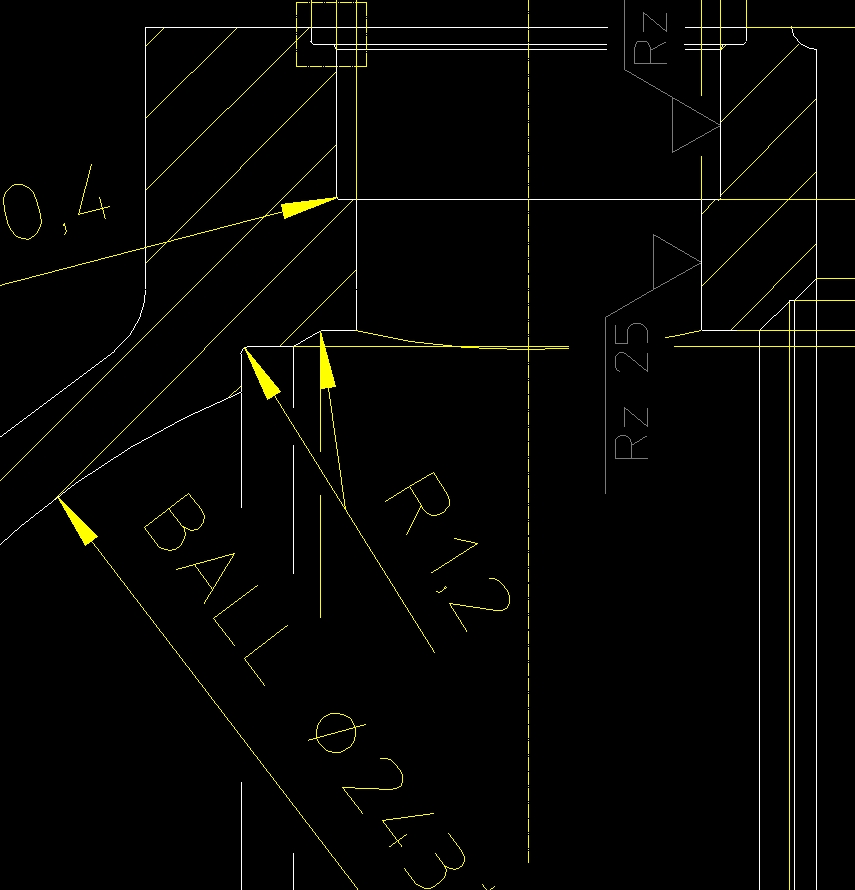

mein Problem ist folgendes: gibt es in SWXSolidWorks die Möglichkeit, beim Bemaßen der 2D-Zeichnungsableitung,Maße, Oberflächenzeichen, Texte allgemein, "über" die restlichen Linien zu legen. Ergebnis sollte so aussehen wie Foto Text.jpg (aus ME10, hier werden die entsprechenden Linien bwz. Hilfslinien einfach unterbrochen).

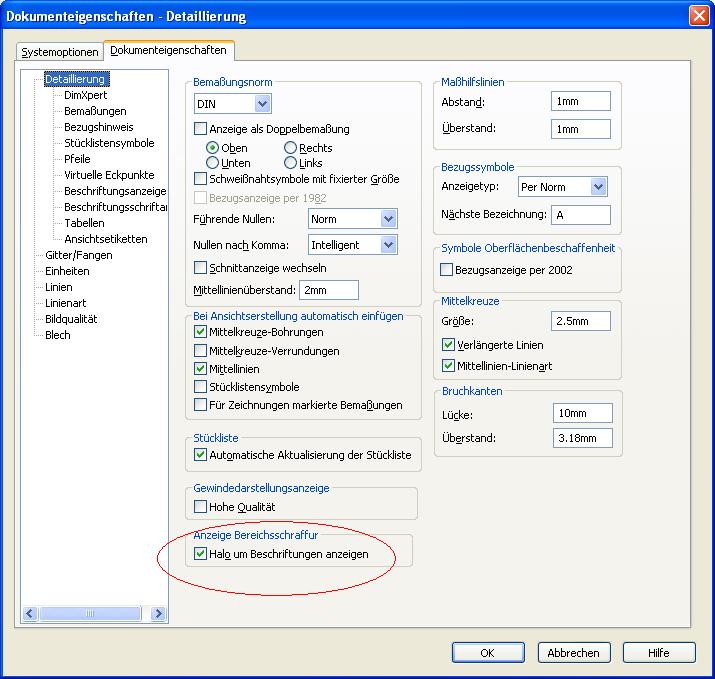

Mir ist bewusst, dass Linien im 3D Bereich so einfach nicht mehr zu kappen sind, da man hier nicht mehr "malt", sondern von Beziehungen lebt. Doch ähnlich der Halo-Funktion bei Schraffuren, siehe Foto Halo.jpg, könnte ich mir vorstellen, eine Einstellungsmöglichkeit zu haben, die mir ein "linienloses, weißes Rechteck" um die gewollte Bemaßung, Oberflächenzeichen etc. legt.

Damit wäre ich nicht gezwungen, meine Bemaßung dorthin zu plazieren, wo es noch einigermaßen ansehlich ist u. am wenigsten anderer Linien überkreuzt. Lässt sich ja bei eng bemaßten Zeichnungen auch nicht immer vermeiden.

Bin dankbar für jeden Tipp, vielen Dank im voraus.

Gruß, Claudiu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von T.C. an!   Senden Sie eine Private Message an T.C.  Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 22. Jan. 2008 20:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Mip 10 Unities + Antwort hilfreich




Hallo,

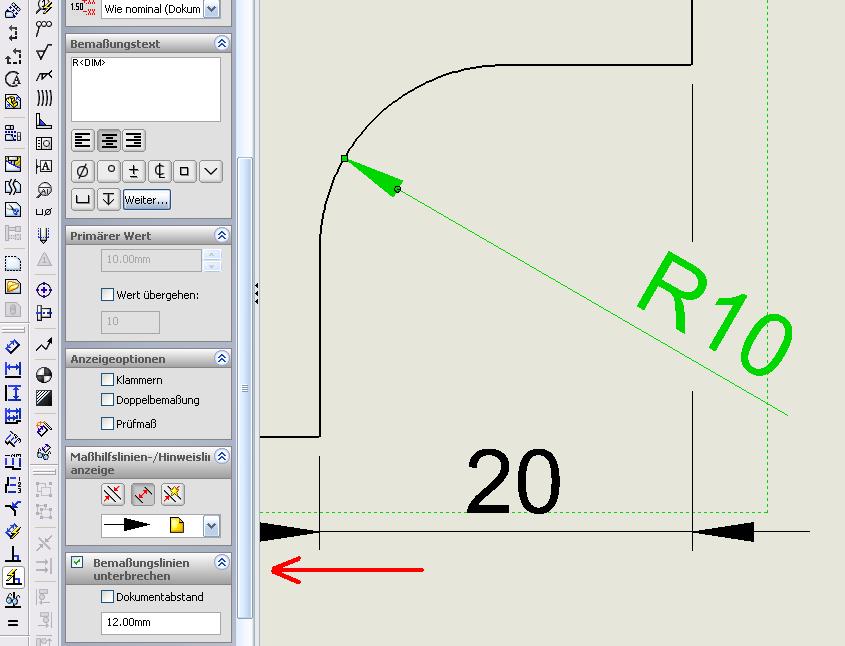

eventuell so:

------------------
