Hallo zusammen,

ich habe da folgendes Problem:

Da ich momentan ein Vorrichtung konstruiere welche sich nach allen Himmelsrichtungen verstellt, arbeite ich viel mit Langlöchern und Längsnuten.
Mir kommt die Erstellung der Skizze sehr kompliziert vor zumal man einen Haufen klicks machen muss, es sind zwar nur zwei Linien und zwei Halbkreise, dennoch finde ich es sehr aufwendig.
Gibt es da kein Feature indem man die Länge und Breite angibt und sich das ganze austrägt???
Oder muss sich irgendwohin eine Skizze speichern und die dann immer drüber legen?

Wie könnte ich das Problem am besten lösen, hat einer eine Idee?

Gruß
Timo

------------------
Mit freundlichen Grüßen

Timo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1270
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 18. Dez. 2007 09:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich

Moin,

Du kannst dir eine Langlochskizze in eine Bibliothek legen und diese dann per drag & drop in deine Konstruktion ziehen.
Du kannst auch ein Langloch als Feature in der Bibliothek ablegen und dieses ebenfall per drag & drop in deine Konstruktion ziehen.

Jan

[Diese Nachricht wurde von Jan am 18. Dez. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2648
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 18. Dez. 2007 09:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Hallo Timo,

einfach einen Strich ziehen, und mit offset beidseitig und Deckfläche das ganze zu einem Langloch erweitern. Siehe Bild.


HTHHope this helps (Hoffe, es hilft weiter)

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 18. Dez. 2007 09:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Pf-Nut_Flach.SLDLFP.txt


   Hi Timo,

wenn der Begriff LibFeature Dir was sagt, dann kannst Du es verwenden....
(.txt entfernen)

G.     thomas

jetzt aber...
------------------


[Diese Nachricht wurde von myca am 18. Dez. 2007 editiert.]

[Diese Nachricht wurde von myca am 18. Dez. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

t.ellrich
Mitglied
Konstrukteur

Sehen Sie sich das Profil von t.ellrich an!   Senden Sie eine Private Message an t.ellrich  Schreiben Sie einen Gästebucheintrag für t.ellrich

Beiträge: 6
Registriert: 02.11.2007

Solid Works 2006
Dell Precision 490
2GB 2,8GHz

erstellt am: 18. Dez. 2007 09:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jan,

danke für dein Beitrag!
Ja so habe ich mir das ja auch gedacht und im groben auch schon bei der anfrage erfragt.
Nur im detail hapert es, ich habe irgendwie keine Ahnung wie ich das durchführen soll.
Ist das mit dem Feature erstellen in der Hilfe beschrieben?

------------------
Mit freundlichen Grüßen

Timo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...



Sehen Sie sich das Profil von KMassler an!   Senden Sie eine Private Message an KMassler  Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 18. Dez. 2007 09:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 18. Dez. 2007 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich

Nochn Tip (auch wenn er nicht ursprünglich von mir ist, hat schon mal einer im Forum gesagt, weiss aber nicht mehr wer):
Eine "Bohrung" in der Mitte des Langlochs (bei mir 0,05mm grösser als Langlochbreite) erleichtert in der Baugruppe das Ausrichten (wenn die zusätzlichen Linien in der Zeichnung kein Problem sind).
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 18. Dez. 2007 09:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Pf-Nut_Flach.SLDLFP.txt


Hi,

noch etwas verändert...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von T.C. an!   Senden Sie eine Private Message an T.C.  Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 18. Dez. 2007 10:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Hallo Timo,

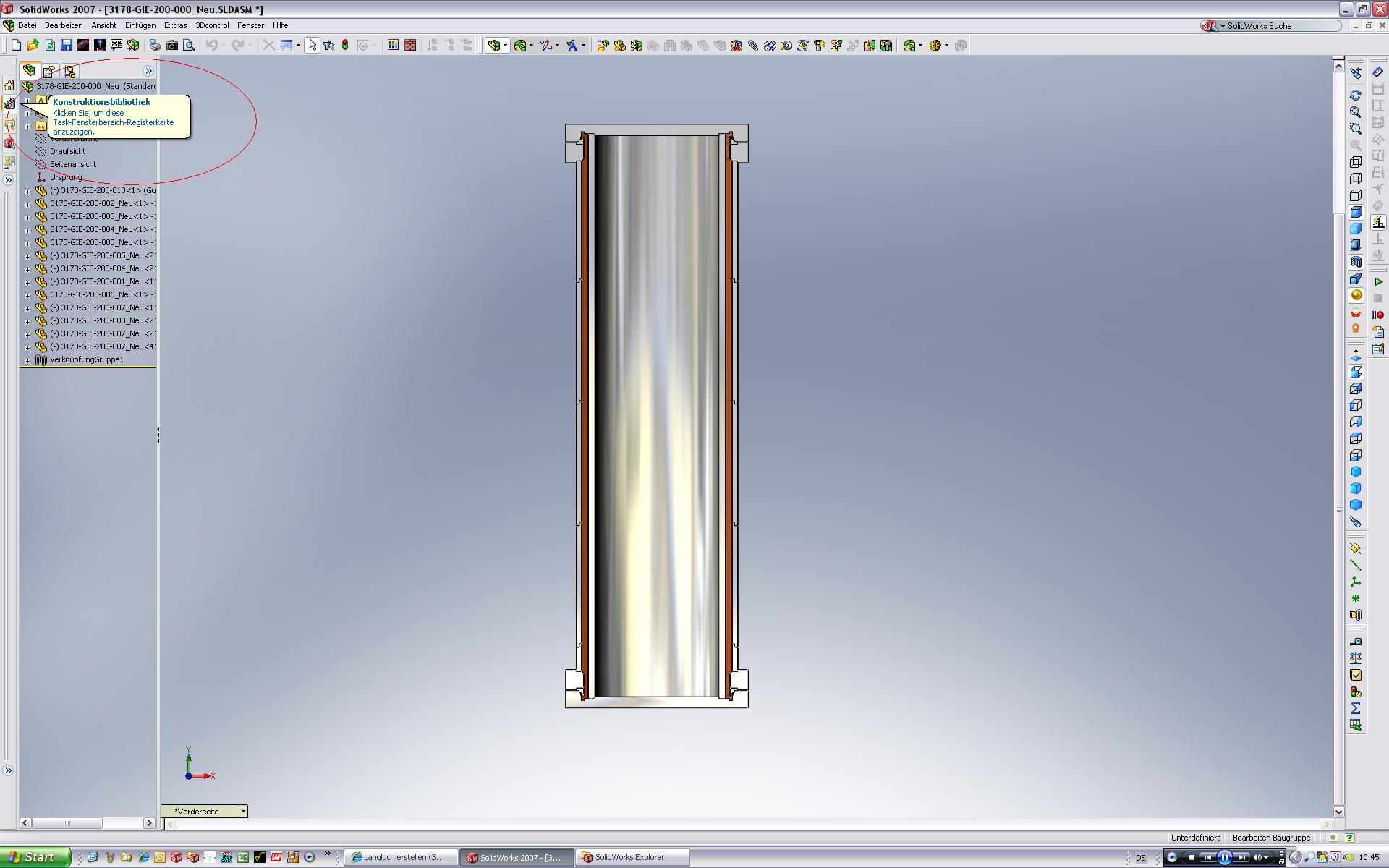

im Bild siehst du wo SWXSolidWorks da ein Muster liegen hat. So kannst du die
z.B. per drag and drop nutzen. Sobald du das Langloch eingefügt hast, kannst du links die Größe auswählen.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

t.ellrich
Mitglied
Konstrukteur

Sehen Sie sich das Profil von t.ellrich an!   Senden Sie eine Private Message an t.ellrich  Schreiben Sie einen Gästebucheintrag für t.ellrich

Beiträge: 6
Registriert: 02.11.2007

Solid Works 2006
Dell Precision 490
2GB 2,8GHz

erstellt am: 18. Dez. 2007 10:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

ja prima Ideen sind das, hab auch schon zwei ausprobiet und waren auch einfach auszuführen.
Mit der Lib ist es ja so, dass man sich irgendwo ein Ordner erstellen muss (SWXSolidWorks schlägt den Ordner SWXSolidWorks data vor) und die liegt da drin. Da muss man sich dann jedes mal neu hinklicken um da hin zu kommen.
Kann man sich die LIP Datei auch auf die SWXSolidWorks Arbeitsfläche legen?

Mit dem Befehl offset ist das auch ganz einfach. Hat mir auch gut gefallen!

------------------
Mit freundlichen Grüßen

Timo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von T.C. an!   Senden Sie eine Private Message an T.C.  Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 18. Dez. 2007 10:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich

Du kannst dir eigene Bibliotheksordner erstellen und unter Optionen kannst du SWXSolidWorks auch die Pfadangaben für deine Vorlagen angeben.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 18. Dez. 2007 11:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Und hier kannst du die Bibliothek dann aufrufen (is aber vll. auf der anderen Fensterseite)------------------>
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von ThoMay an!   Senden Sie eine Private Message an ThoMay  Schreiben Sie einen Gästebucheintrag für ThoMay

Beiträge: 5258
Registriert: 15.04.2007

SWX 2019
Windows 10 x64

erstellt am: 18. Dez. 2007 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich




Hallo und einen schönen Tag Timo.

Bevor du hier die Frage stellst:
Wie positionier ich eine Schraube in die Mitte eines Langloches?
In der Skizze des Lib - Fetures einen Punkt einfügen.
Wenn Langloch im Teil, Skizze einblenden.
Schraube und Punkt verknüpfen.

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

t.ellrich
Mitglied
Konstrukteur

Sehen Sie sich das Profil von t.ellrich an!   Senden Sie eine Private Message an t.ellrich  Schreiben Sie einen Gästebucheintrag für t.ellrich

Beiträge: 6
Registriert: 02.11.2007

Solid Works 2006
Dell Precision 490
2GB 2,8GHz

erstellt am: 18. Dez. 2007 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ahh ja!
Stimmt sehr guter Tip!
Dann habe ich es einfacher mit dem verknüfpen- Danke.

------------------
Mit freundlichen Grüßen

Timo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 18. Dez. 2007 14:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für t.ellrich 10 Unities + Antwort hilfreich

Dafür hab ich z.B. das zusätzliche Loch (siehe Beitrag oben).
Da gehen auch die Verknüpfungsreferenzen.
johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
