Thema: Norm-Querschnitte für die Rohre (3695 mal gelesen)
|
Sam32m
Mitglied
Ingenieur
   Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 17. Dez. 2007 15:24  <-- editieren / zitieren -->   Unities abgeben:

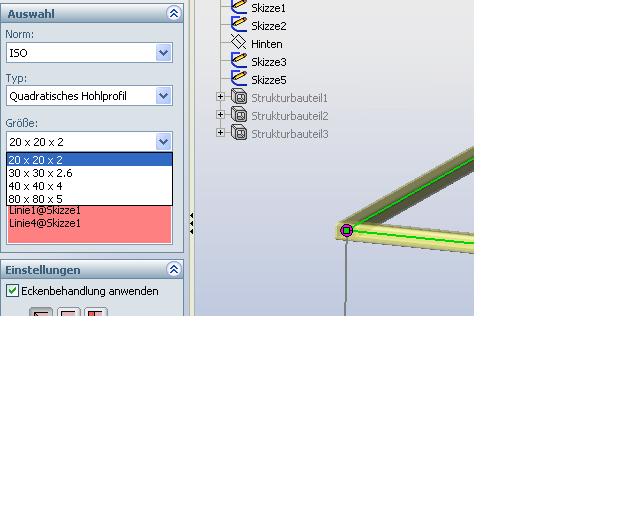

Hallo, ich versuche eine Schweißkonstruktion zu erstellen. Mit dem SW-Tool klappt es relativ gut, aber mir werden nur 4 verschiedene quadratische Rohrquerschnitte vorgeschlagen. Habe vorher sowas im Inventor erstellt und da gibt es viel mehr Auswahlmöglichkeiten, die genau nach DIN erstellt sind. Gibt es in SW eine Möglichkeit die Auswahl dieser Funktion zu erweitern? ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3814
Registriert: 29.09.2004 SOLIDWORKS 2024 SP1.0
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
|
erstellt am: 17. Dez. 2007 15:32 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
FlowAUT
Mitglied
Ing. für Wirtschaftsingenieurwesen (Technischer Zeichner)
Beiträge: 67
Registriert: 20.12.2006
|
erstellt am: 17. Dez. 2007 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 17. Dez. 2007 15:53 <-- editieren / zitieren --> Unities abgeben:
Mike, ich habe zwar den pfad gefunden und geöffnet, aber ausser der bezeichnung (C:\Programme\SolidWorks\data\weldment profiles) und 2 buttons (hinzufügen und löschen) kann ich nichts mehr entdecken. was muss ich genau machen, um zu sehen, welche profile drin sind? ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 17. Dez. 2007 15:59 <-- editieren / zitieren --> Unities abgeben:
flow, das sieht schon viel besser aus :-) und die gleiche frage: wie binde ich die profile in sw ein? eine kleinigkeit noch: ich habe 25x25x2 profil. der ist in der liste nicht drin (klar, heisst ja auch "einige profile"  ). muss ich jeden profil, der nicht drin ist, selbst erstellen? und wie sieht dann die stückliste aus? steht dort Stahlrohr 25x25x2 DIN 59411 oder was ähnliches? oder muss man für jedes standard-profil die bezeichnung selbst dazu schreiben? ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3814
Registriert: 29.09.2004 SOLIDWORKS 2024 SP1.0
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
|
erstellt am: 17. Dez. 2007 16:07 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 17. Dez. 2007 16:17 <-- editieren / zitieren --> Unities abgeben:
vielen dank, mike es waren zwar nicht mehr als 4 profile drin, aber ich habe die von flo da rein kopiert. jetzt sind die auch auswählbar. gibt es irgendwo vollständige bibliotheken von den profilen, die die DIN entsprechen? ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3814
Registriert: 29.09.2004 SOLIDWORKS 2024 SP1.0
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
|
erstellt am: 17. Dez. 2007 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 17. Dez. 2007 20:56 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5463
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP0.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 18. Dez. 2007 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
Hallo Sam32m. Im Task-Fensterbereich (d.h. auf der rechten Seite im SWX) findest du im Bereich der Konstruktionsbibliothek einen Eintrag "SolidWorks Content"; Darunter befinden sich Bibliotheken zum Download. Diese beinhalten Teile fürs Routing, 2D-Blöcke und - für Dich interessant - Profile im Bereich "Weldments". Bei laufender Internetverbindung einfach herunterladen und in den Pfad für die Schweisskonstruktionsprofile entpacken - voilá! Von hier aus an alle im Forum: Schöne Weihnachten und einen Guten Rutsch! ------------------
Heiko Söhnholz | DPS | www.dps-software.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 19. Dez. 2007 11:43 <-- editieren / zitieren --> Unities abgeben:
|
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 19. Dez. 2007 11:46 <-- editieren / zitieren --> Unities abgeben:
heiko, ich konnte bis jetzt nichts runterladen  sw will eine anmeldung von mir, aber wenn ich auf "registrieren" klicke, kommt eine meldung "page not found". ich probiere es später noch mal. vllt. hab ich mehr erfolg ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 19. Dez. 2007 11:49 <-- editieren / zitieren --> Unities abgeben:
und gleich noch eine frage hierzu: die profile für den schweisskonstuktionassistenten sind da. kann ich sie irgendwie in eine normale 2D-skizze einfügen? ich brauche diese DIN-profile für einige teile, die nicht weiter verschweisst werden ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 19. Dez. 2007 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 19. Dez. 2007 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
 Hi Sam, braucht Du nicht. Zeichne eine Linie, mache die Skizze zu, über Schweißprofile einfügen : Profil auswählen, Linie anklicken = fertig. Nachteil - im FM steht was vom Schweißen. Mich stört das nicht.. G.  Thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 19. Dez. 2007 14:01 <-- editieren / zitieren --> Unities abgeben:
myka, ich habe jetzt einen rohr, mit einem rechteckigen querschnitt nach din. dieser querschnitt gibt es bereits im assistenten. aber ich weiss weder wo die mittelinie verlaufen wird, noch wie lang soll sie sein, da der fertige balken an den oberflächen von 2 anderen rohren über geom. bedingungen ausgerichtet wird. ich hab dazu das einfaches "extrudieren bis nächste" gewählt. den profil dazu müsste ich aber wieder neu zeichnen. und ich hätte gerne den vorhandenen aus dem assistenten gehabt ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam32m
Mitglied
Ingenieur
Beiträge: 70
Registriert: 19.04.2005
|
erstellt am: 19. Dez. 2007 14:04 <-- editieren / zitieren --> Unities abgeben:
wildcad, wie macht man das genau? alles was ich bisjetzt weiss ist wo sich die querschnittdateien befinden. muss ich sie als normales part öffnen und dann irgendwie "speichern als"? ------------------
Sam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 20. Dez. 2007 07:54 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
|
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 20. Dez. 2007 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für Sam32m
Also noch mal zum Thema, ein einzelnes Profil erstellen: Wenn man eine einzelnes Profil benötigt, dann möchten wir Beschreibung, Material, div. Nummern, usw. in den Dateieigenschaften haben. So nun bestehet die Möglichkeit eine Teilevorlage zu erstellen und die Werte zu Verknüpfen, da die Bemaßungen in den Querschnitten der Schweißkonstruktion immer gleich heißen ist das ja kein Problem. Die zweite Möglichkeit wäre so ein Profil mit Skizze und Austragung zu erstellen und dieses als Teilevorlage zu speichern, ob nun eine Vorlage für jeden Querschnitt sei dahingestellt.
------------------
Grüße
David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
