Autor Thema:  Bedingungen in den Baugruppen prüfen (2034 mal gelesen)
Sam32m
Mitglied
Ingenieur


Sehen Sie sich das Profil von Sam32m an!   Senden Sie eine Private Message an Sam32m  Schreiben Sie einen Gästebucheintrag für Sam32m

Beiträge: 70
Registriert: 19.04.2005

erstellt am: 11. Dez. 2007 12:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo,

1. wie ich schon sagte, bin ein umsteiger von inventor auf solidworks. und aus inventor kenne ich eine sehr nutzliche funktion, die bei der prüfung der bedingungen in den baugruppen hilft. und zwar: klickt man auf das teil i´n der zusammenbau, werden alle bestehende und dem teil zugehörige bedingungen in der liste farblich hervorgehoben. geht sowas auch in solidworks? alles, was ich gefunden habe - nach dem markieren der bedingung in der liste wird in der zussamenbau gezeigt zu welchen teilen sie gehört.

2. wie kann man in solidworks die freiheitsgrade für das teil anzeigen?

------------------
Sam

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)


Sehen Sie sich das Profil von Dr Sutton an!   Senden Sie eine Private Message an Dr Sutton  Schreiben Sie einen Gästebucheintrag für Dr Sutton

Beiträge: 571
Registriert: 30.01.2007

Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer

erstellt am: 11. Dez. 2007 13:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Sam32m 10 Unities + Antwort hilfreich




Zu 1.:

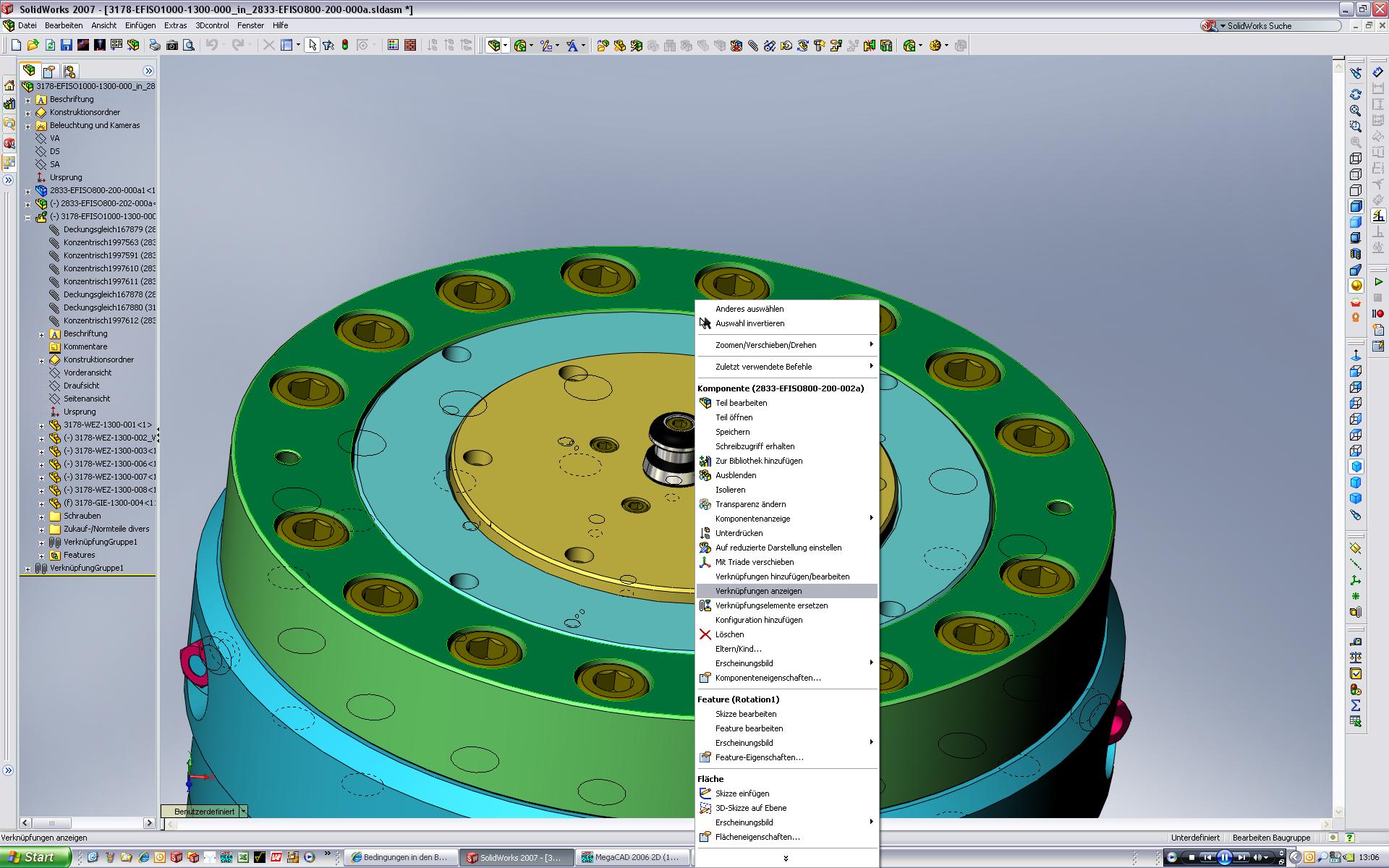

RMB auf Teil=> siehe Anhang
zu 2.:
Weiss nicht genau was du mit Anzeigen meinst, aber du kannst die Teile in der BG mit der Maus innerhalb deren Freiheitsgraden bewegen.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)



Sehen Sie sich das Profil von StefanBerlitz an!   Senden Sie eine Private Message an StefanBerlitz  Schreiben Sie einen Gästebucheintrag für StefanBerlitz

Beiträge: 8756
Registriert: 02.03.2000

SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.

erstellt am: 11. Dez. 2007 13:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Sam32m 10 Unities + Antwort hilfreich




Hallo Sam,

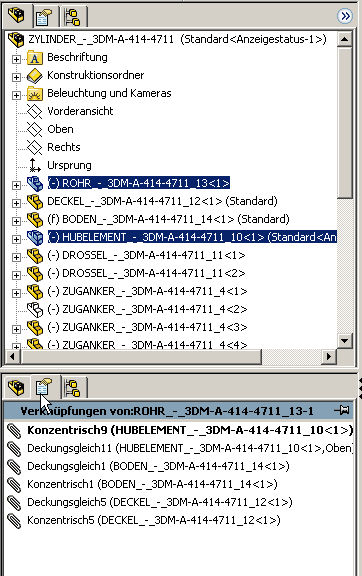

was verstehst du in Frage 1 unter Bedingungen? Die Verknüpfungen der Komponenten untereinander? Dann gibt es mehrere Methoden, das einfach anzeigen zu lassen. Auf den obersten Eintrag (die Baugruppe selbst) im Featuremanager mit der rechten Maustaste drücken, dort in der "Strukturanzeige" kannst du im Submenu ganz unten zwischen "Features anzeigen" und "Verknüpfungen anzeigen" umschalten; du bekommst dann entweder für jede Komponente die Features und direkt als ersten Eintrag einen Ordner mit den Verknüpfungen angzeigt oder eben alle Verknüpfungen und einen Ordner mit den Features. Die Ordner sind standardmäßig zugeklappt, um die Übersichtlichkeit zu wahren.

wenn du die Ordner nicht dauernd auf und zu machen möchtest kannst du auch mit einem gesplitteten Featuremanager arbeiten, oben wählst du dann die Komponenten, unten werden die Verknüpfungen (auf dem zweiten Reiter) angezeigt. Wenn du mehrere Komponenten selektierst werden die Verknüpfungen zwischen diesen beiden in fetter Schrift hervorgehoben.

Zur 2. Frage: geht nicht. Gegenfrage: wofür wäre das wichtig (außer zu kinematischen Untersuchungen, die vielleicht besser mit COSMOSMotion gemacht werden)?

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de
Stefans SolidWorks Blog

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sam32m
Mitglied
Ingenieur


Sehen Sie sich das Profil von Sam32m an!   Senden Sie eine Private Message an Sam32m  Schreiben Sie einen Gästebucheintrag für Sam32m

Beiträge: 70
Registriert: 19.04.2005

erstellt am: 11. Dez. 2007 13:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

1. das mit dem rmb klappte nicht wirklich. zur vorstellung: baugruppe besteht aus ca 10 teilen, für jede sind 2-3 bedingungen norwendig und werden in verschiedener reihenfolge gemacht. d.h. die liste der bedingungen (unter der büroklammern) hat alles "durcheinander". die baugruppe funktioniert nicht so, wie sie soll und man soll jetzt prüfen können ob alle bedingungen korrekt vergeben sind und ob nicht etwas fehlt. in solidworks klicke ich jetzt jede bedingung an und bekomme farblich gezeigt zu welchen 2 teilen sie gehört (war auch in inventor so). in inventor konnte ich noch auf das teil in der baugruppe klicken und bekam in der bedingungenliste alle vergebenen bedingungen markiert. auf dem bild ist das teil zwar grün markiert, aber man sieht nicht welche bedingungen für sie bereits vergeben sind. geht sowas in solidworks?

2. bsp.: teil1 und teil2 sind zu der baugruppe zusammengefügt. in inventor: befehl "freiheitsgrade anzeigen": für das fixierte teil (z.b. teil1) wird angezeigt - keine freiheitsgrade vorhanden.
für das teil 2 ist eine bedingung "fläche an fläche" vergeben (z.b. auf der xy-fläche), dann zeigt die analyse der freicheitsgrade für das teil2 an: verschiebung in x- und verschiebung in y-achse möglich. gibt es so ein analyse-werkzeug auch in solidworks?

------------------
Sam

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sam32m
Mitglied
Ingenieur


Sehen Sie sich das Profil von Sam32m an!   Senden Sie eine Private Message an Sam32m  Schreiben Sie einen Gästebucheintrag für Sam32m

Beiträge: 70
Registriert: 19.04.2005

erstellt am: 11. Dez. 2007 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

StefanBerlitz, die 1. prüfe ich jetzt grade.
zu 2. - auch als ein werkzeug, um schneller überprüfen zu können, ob alles korrekt vergeben ist. z.b. hat man eine oder mehrere bedingungen übersehen, dann kann man nach so einer analyse feststellen, das das teil sich noch bewegen kann. mit dem verschieben mit der maus hatte ich schon öfters fälle, dass eine komplexe baugruppe (bei welcher noch nicht alle bedingungen vergeben wurden) sich verschoben hat und man musste wieder viel zeit aufwenden, um die baugruppe wieder im vorherigen zustand zu bekommen. mit dem cosmos hab ich noch nicht intensiv gearbeitet (ausser einer übersicht bei der festigkeitsanalyse). vllt. ist ja auch alles, was ich angefragt habe, dort zu treffen

------------------
Sam

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sam32m
Mitglied
Ingenieur


Sehen Sie sich das Profil von Sam32m an!   Senden Sie eine Private Message an Sam32m  Schreiben Sie einen Gästebucheintrag für Sam32m

Beiträge: 70
Registriert: 19.04.2005

erstellt am: 11. Dez. 2007 14:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ok, hab den befehl in der liste übersehen^^ jetzt habe ich es raus. danke noch mals

------------------
Sam

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bernfried Epting
Mitglied
Konstruktion


Sehen Sie sich das Profil von Bernfried Epting an!   Senden Sie eine Private Message an Bernfried Epting  Schreiben Sie einen Gästebucheintrag für Bernfried Epting

Beiträge: 386
Registriert: 06.11.2000

HP Z440
E5-1650v4 3,6Ghz
32Gb Ram
Quatro M4000
SWX2020 3.0
Me10 10.0

erstellt am: 12. Dez. 2007 07:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Sam32m 10 Unities + Antwort hilfreich




Hallo Sam

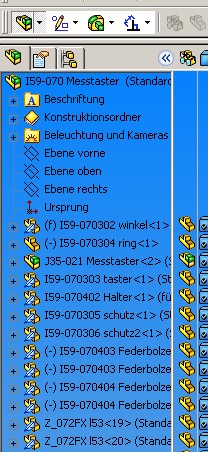

Im Gegensatz zu Inventor sieht man bei SWX im Teilebaum ob ein Teil komplet verknüpft ist oder ob es noch offene Freiheitsgrade hat.

Das (f) kennzeichnet ein fixiertes Teil
Das (-) zeigt dass das Teil noch offene Freiheitsgrade hat
Ein Teil ohne die beiden Kennzeichner ist komplett verknüpft

Edit/ Bild vergessen  /Edit
------------------
Gruß
Bernfried



http://www.leipold.com

[Diese Nachricht wurde von Bernfried Epting am 12. Dez. 2007 editiert.]
