Hallo,

mal wieder Ratlosigkeit:

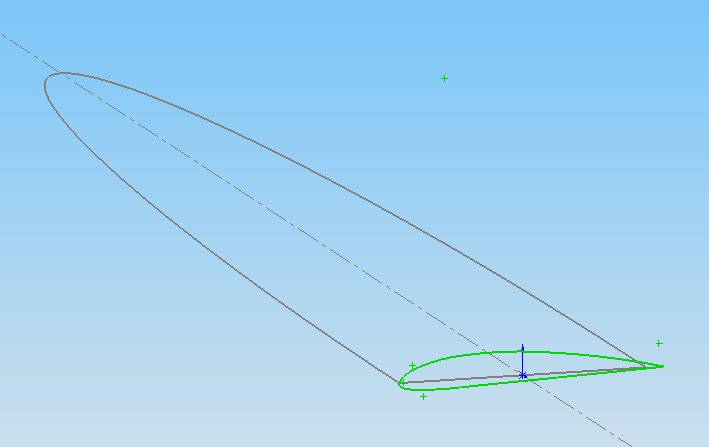

ich möchte eine Ausformung für einen elliptischen Flügel erstellen.
Habe dazu auf einer Ebene das Tragflächenprofil, auf der anderen die Firm des Flügels. Wenn ich die Flügelform als Leitlinie anwähle, bekomme ich immer eine Fehlermeldung... Was mache ich falsch?

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

soweit ich SWX kenne kann das so nicht gehen.
Du mußt dem Tragflächenprofil den letzten Millimeter abschneiden, damit du zwei Leitlinien erzeugst. Dein Flügelprofil solltest du an der Stelle auftrennen, wo das Tragflächenprofil an den elliptischen Flügel stößt. Deine Mittellinie muß mit den beiden Leitlinien vom Flügelprofil enden.

Jetzt kannst du den Flügel austragen, indem deine Mittellinie die Austragungsachse ist, und die beiden Leitlinien sind die seitliche Begrenzung. Nachdem der letzte Millimeter am Flügel fehlt, kanst du dieses Stück mit "Fläche löschen" ergänzen.

Da tauchen sicher noch ein paar unvorhergesehene Schwierigkeiten auf.

HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael,

da hab ich doch wieder etwas interessantes gelernt! Mit "Fläche löschen" den letzten mm der Austragung zu erstellen ist mir neu, das muss ich mal gelegentlich probieren.

Zitat:

---

Da tauchen sicher noch ein paar unvorhergesehene Schwierigkeiten auf.

---

Das hätte man wohl nicht besser sagen können!

@Jens
mit den Angaben vom Michael müsstest Du gut weiterkommen. (bis auf die unvorhergesehenen Schwierigkeiten, die man dann mit Geduld und Spucke bewältigt.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Doch, es geht. Relativ einfach sogar ;-)

Die Form der Flügel besteht aus 2 Skizzen, deren Enden deckungsgleich mit den beiden Enden des Flügelfprofils sind.

Dann wird mit dem Feature "Begrenzungsoberfläche" das Flügelprofil als Richtung 1 angewählt und die beiden Skizzen der Flügelform als Richtung 2 - schon fertig.

[Diese Nachricht wurde von MadHatter am 10. Dez. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo MadHatter,

das geht zwar so wie Du beschrieben hast, ich glaube aber nicht dass dabei ein gutes Flügelprofil entsteht, das Jens wirklich gebrauchen kann. Ich gehe davon aus, dass er eigentlich noch mehr Flügelprofile über die Flügellänge definieren muss und möglicherweise auch noch zusätzliche Leitlinien für die Flügeldicke einsetzt. Aber vielleicht teilt er uns noch mit, wie genau es werden soll.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo MadHatter, *.*,

danke für die Antworten. Werde ich mit Mühe und Spucke versuchen nachzubauen.

@MadHatter: Ist das nun eine Oberfläche oder ein Volumenkörper?
Brauche zweiteres, um daraus wieder in Schnitten die Rippen zu generieren.
Kannst Du vielleicht die Datei mal posten?

Bin immer wieder aufs Neue überrascht, wie schnell und kompetent man hier Hilfe bekommt!

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Upps, das ging schnell:

@Anderas: Du hast wahrscheinlich recht. Auch "aussen" soll es das gleiche profil wie an der Wurzel sein.
Auf den Randbogen könnte ich ggf. noch verzichten, d.h. die Idee mit den zwei Leitlinien würde wohl gehen. Kann mir das zwar noch nicht vorstellen, werde aber mal probieren.

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


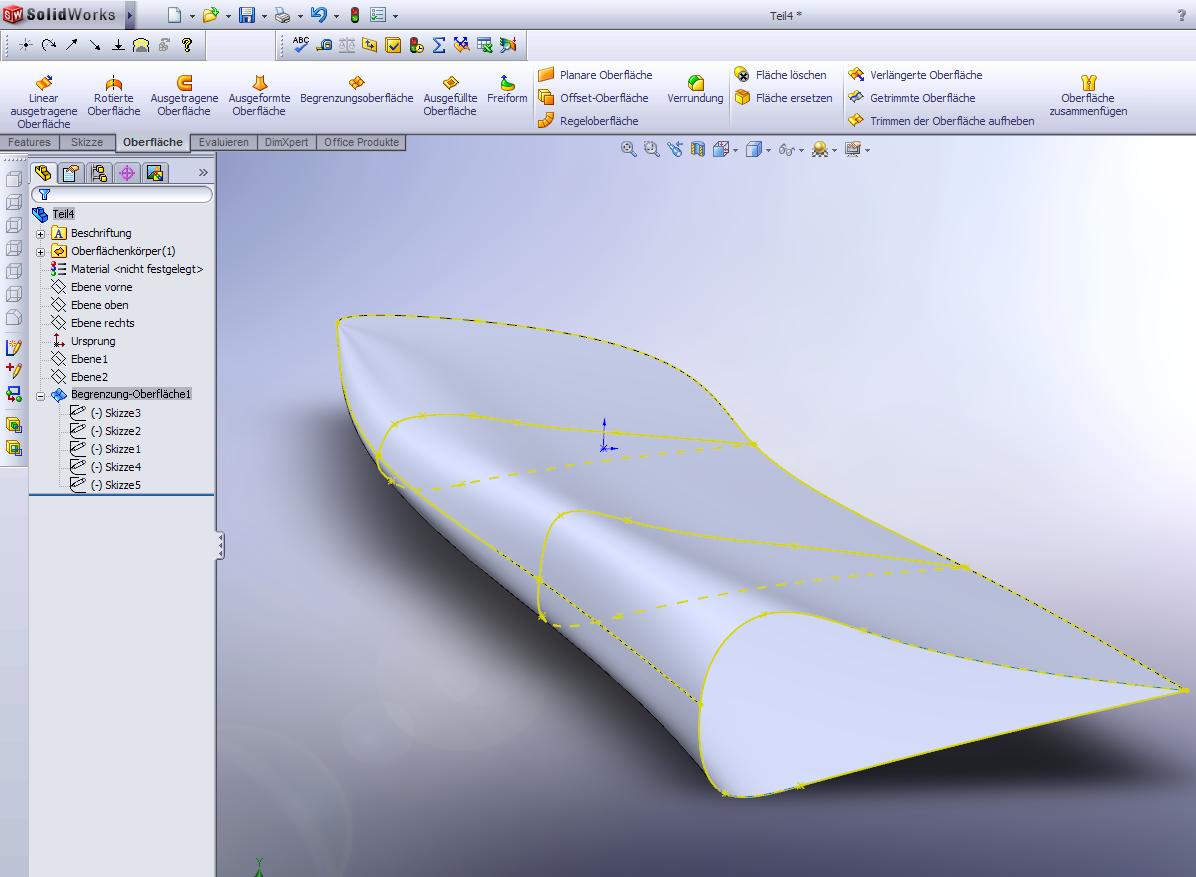

Auch mehrere Flügelprofile sind i.d.R. kein Problem, solang nur die beiden Leitkurven (für Richtung 2) immer deckungsgleich mit den Flügelprofilen sind.

Jep, es ist eine Oberfläche, aber die kann man ja eh relativ einfach zu einem solid machen.

€dit: leider kann ich dir kein File bereitstellen (2008)...

[Diese Nachricht wurde von MadHatter am 10. Dez. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen,

habe viel "Mühe und Spucke" verwendet, aber keine Lösung gefunden :-(

Das Feature "Begrenzungsoberfläche" habe ich gar nicht. Gibts es das erst in 2008?

ich denke, mein Problem ist einfach, daß die Endpunkte meiner Flügelgemoetrie und des profils nicht deckungsgleich sind.
Da fehlt mir wahrscheinlich die Übung, wie ich in zwei senkrechten Ebenen das am besten herstelle :-(

mal weiterprobieren, vielleicht bekomme ich es noch hin.

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hm. Könnte natürlich schon sein dass die Begrenzungsoberfläche "in der Zukunft" liegt ;-)

Ansonsten:
Ich hoffe ich lehne mich jetzt nicht zu weit aus dem Fenster, aber in verschiedenen Skizzen, die auf unterschiedlichen Ebenen liegen, lassen sich Punkte sehr wohl verknüpfen. Die zu verknüpfenden Elemente mit gedrückter Strg-Taste auswählen und dann die gewünschte Verknüpfung auswählen (meist "Deskungsgleich").

Vielleicht liegt der Fehler aber doch woanders...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

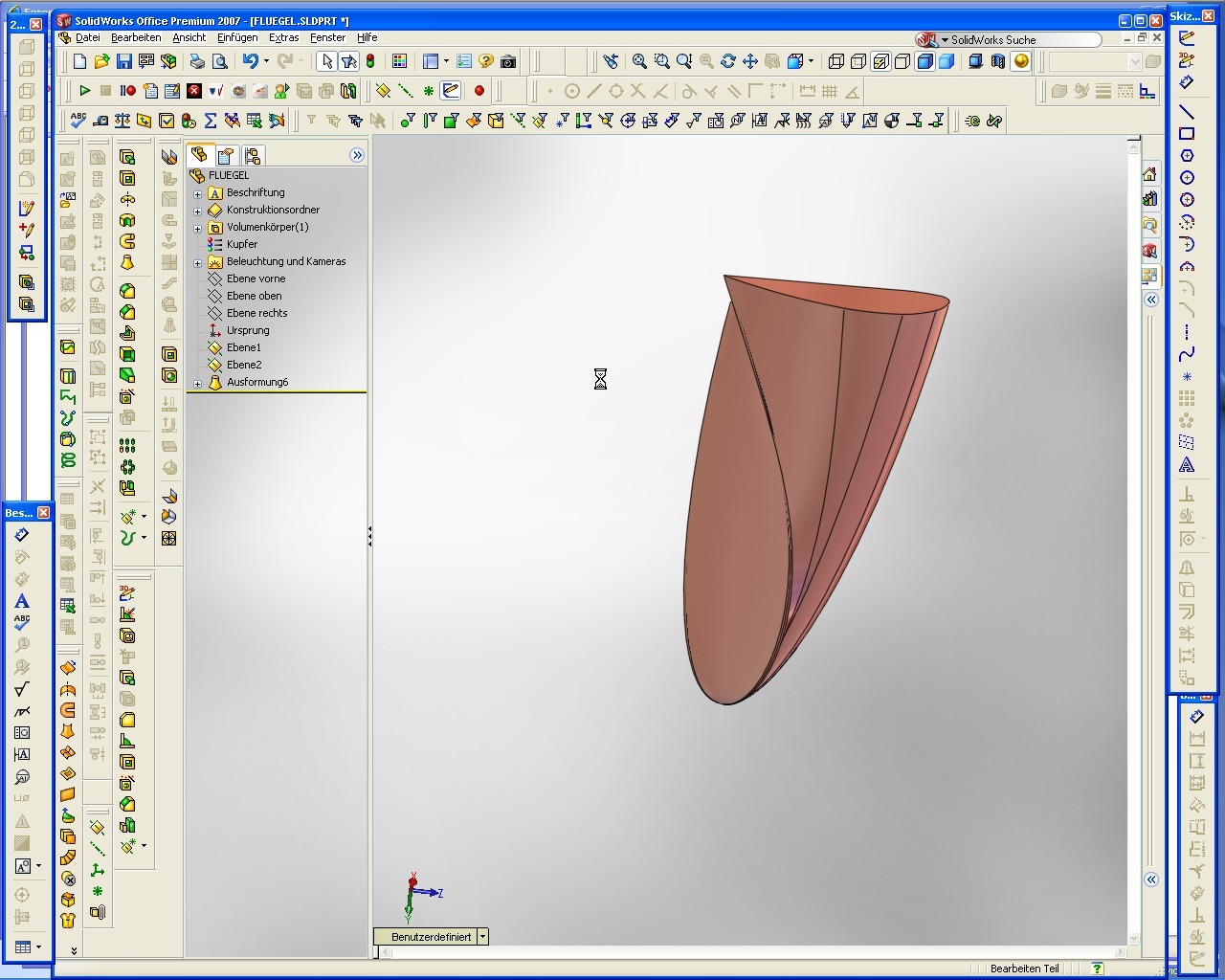

FLUEGEL1.jpg FLUEGEL2.jpg

Hi Jens,

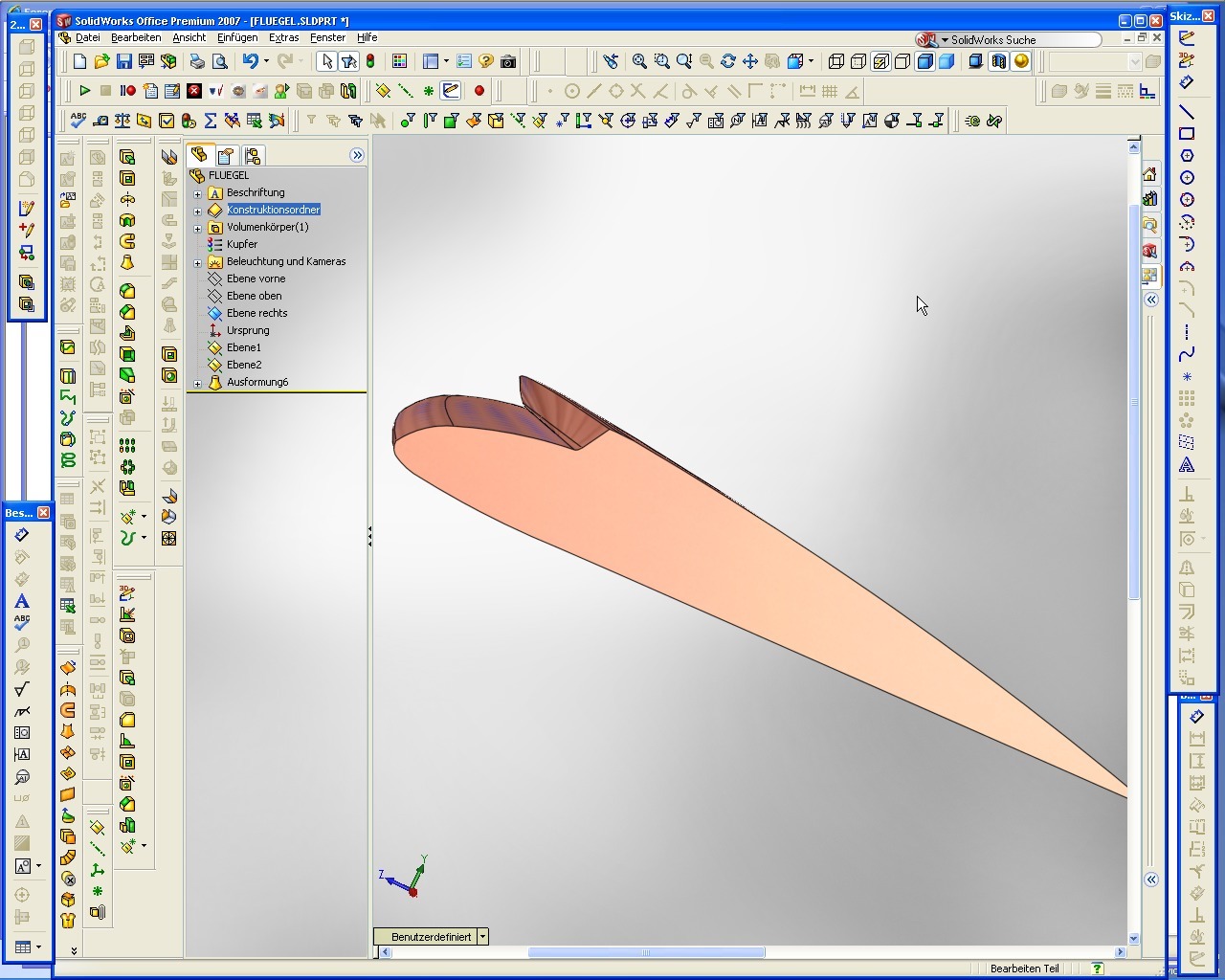

ob man damit noch fiegen kann???...

Aber ich arbeite noch an diesem Thema.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FLUEGEL3.jpg FLUEGEL4.jpg FLUEGEL5.jpg

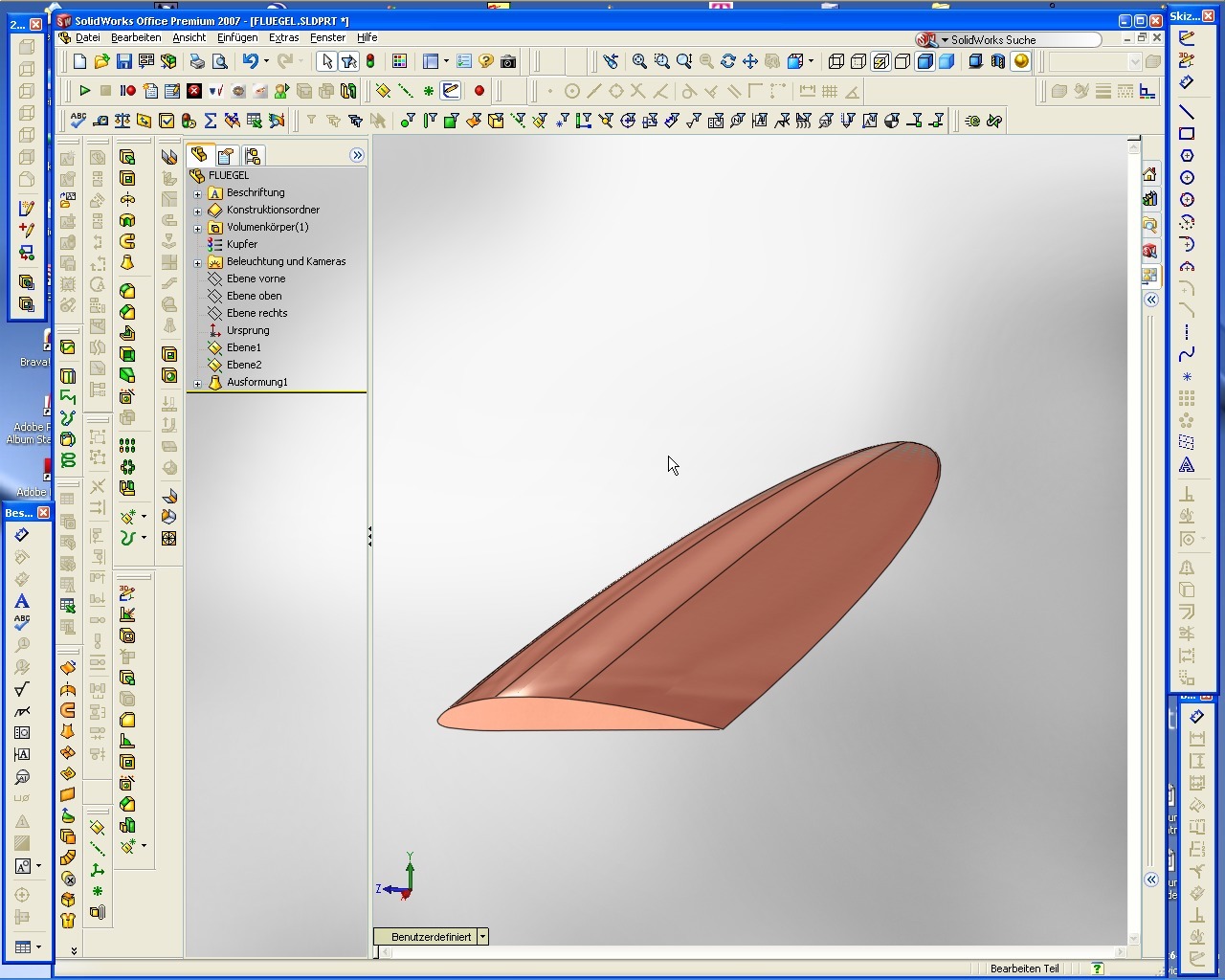

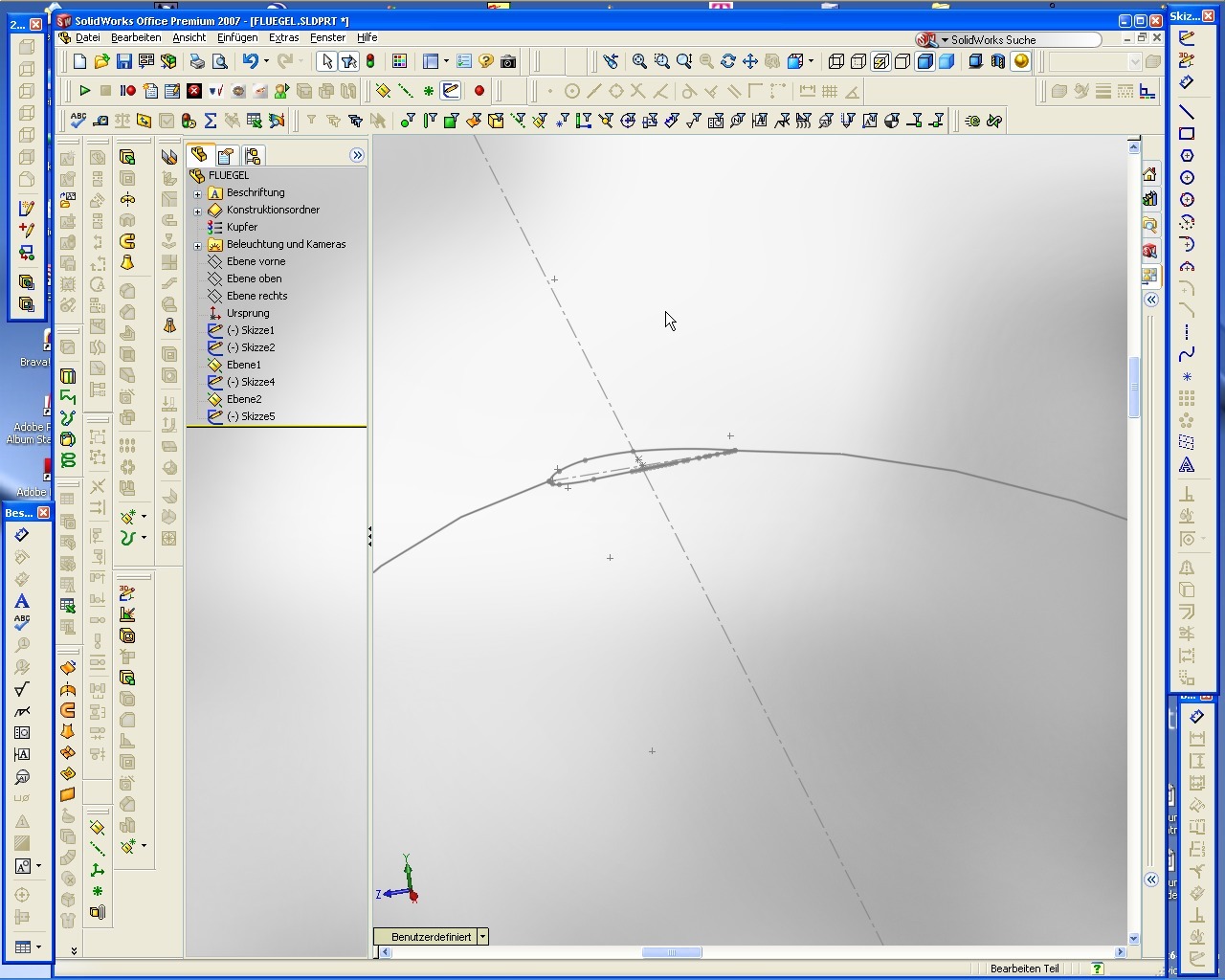

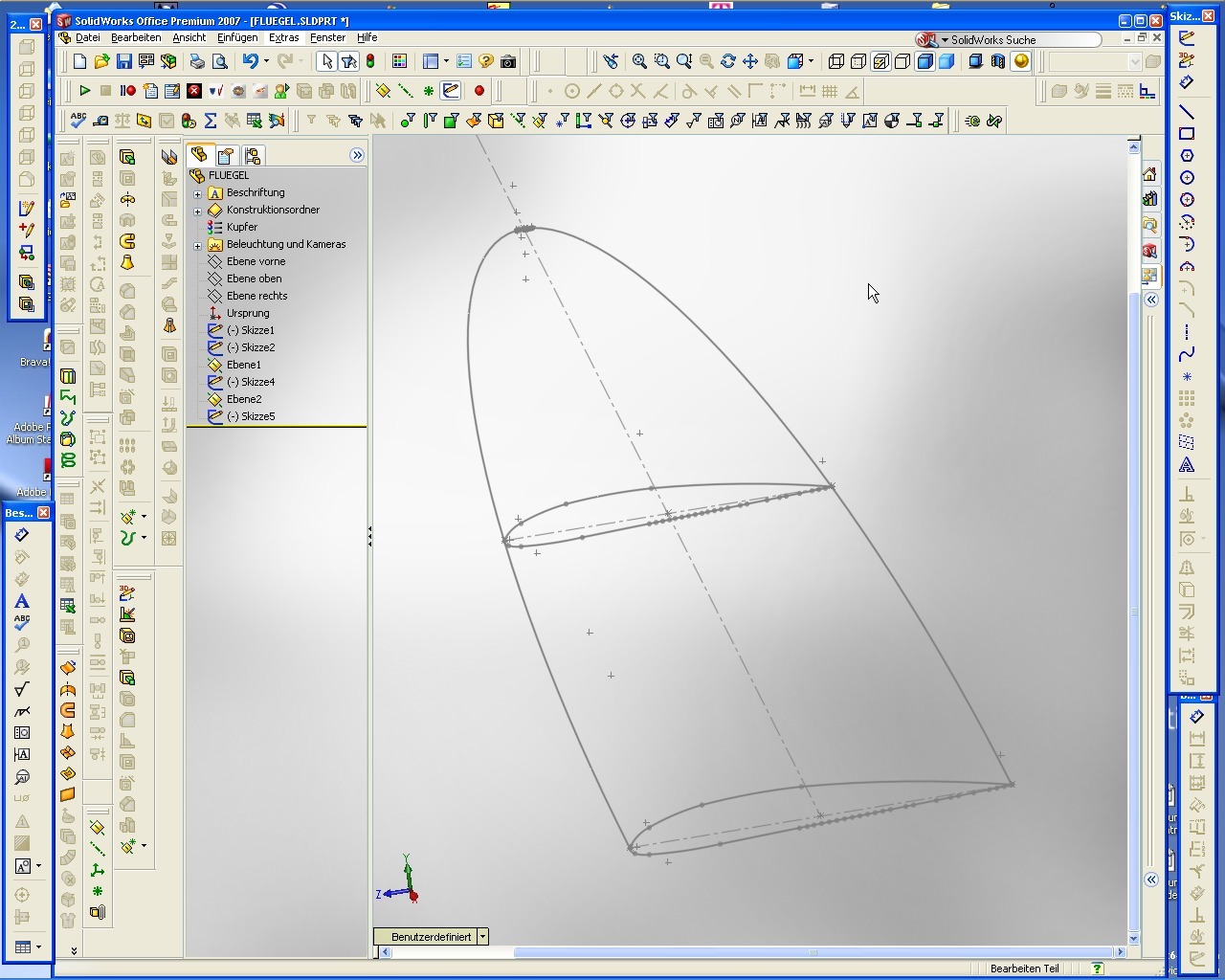

jetzt kann man es verkaufen.... glaube ich (?)

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Thomas,

klasse! Jetzt muß Du mir nur noch Dein Geheimnis verraten.
Werden aus Deinen Screenshots nicht schlau. Was habe ich falsch gemacht?

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

fluegel.zip fluegel.jpg

Hallo Jens,

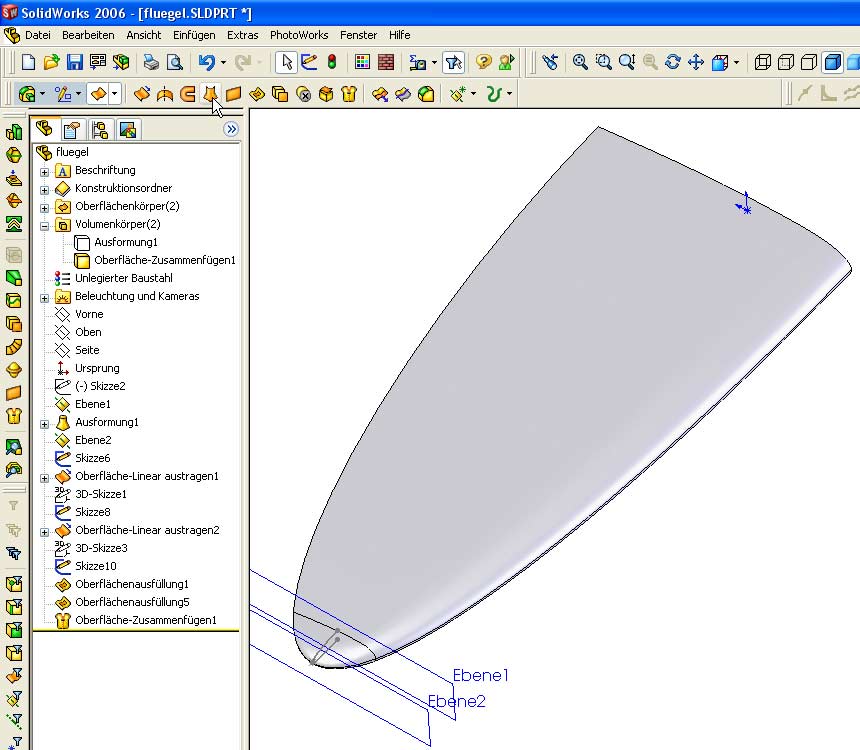

hab Dir mal ein Beispiel gemacht in SWX 2006, wie ich das angehen würde. Nicht so ohne ist bei diesen Dingen immer der letzte mm, wie Michael schon angedeutet hat. Wenn Du da einen schönen, gleichmäßigen Krümmungsverlauf erreichen willst, gilt es eben besagte Geduld zu investieren.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FLUEGEL.zip FLUEGEL1.zip

Hi Jens,

1. Leitlinien - Linien und nicht Konturren.
2. Austragungsprofil (-le) - ist das gleiche Profil aber auf die Abstände zwischen den Punkten ( die liegen auf den Leitlinien) skaliert. Originalskizze kopieren ( STRG C ), Skizze auf Ebene 1 und 2, einfügen (STRG V), Skalieren um Faktor 120/140 6/140, Skizzen positionieren, ausformen.

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

vielen Danke für das Beispiel.

"Im Prinzip" habe ich das schonrichtig gemacht. Was mir noch die meisten Probleme bereitet, ist das Verbinden der Profilebene mit dem Flügelprofil. Da muß ich mich noch ein bischen besser einarbeiten.

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Thomas,

schon wieder haben wir in der gleichen Minute gepostet.
Auch Danke für Deine Dateien, werde ich mir auch einmal anschauen...

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry für off topic:

@ Myca.
Darf ich fragen warum du deine Symbolleisten in SWX so komisch anordnest?

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

das ganze bei mir befindet sich immer noch in der "Bauphase". Der eigentliche Grund war der, daß bei der Arbeit mit 2 Fenstern ( 1 Teil und 1 Baugruppe) sich natürlich das Layout immer sprunghaft geändert hat je nach dem wo die Maus gerade war. Ich schätze ende 2008 bin ich soweit fertig...

G  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

fluegel_1.jpg fluegelkonstruktion3.zip

Hi,

brauche mal wieder (zum gleichen Thema) eure Hilfe.

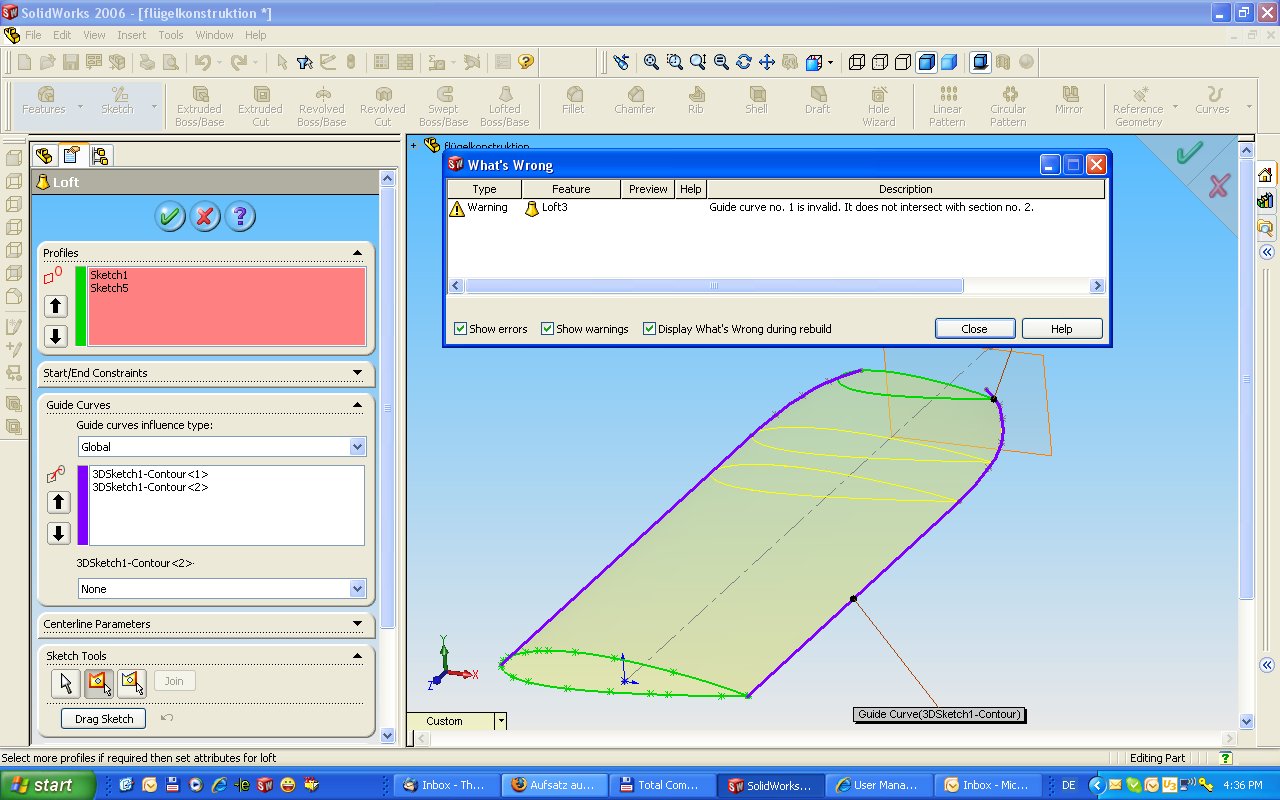

bekomme ständig die gezeigte Fehlermeldung. Was mache ich nur falsch????

Habe zwei geschlossene profile, zwei Leitlinien. Habe Alles bereits versucht.
Mal habe ich die Leitlinien direkt als 3D Kurven an beiden Profilende enden lassen, mal durchschnitten... nix!

heeeelllp!

[Diese Nachricht wurde von jensn am 18. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

problem gelöst!

Geht nicht mit einer 3D Linie!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

fluejel.zip

Doch! Das Problem bei Dir war eher (und das sagt ja auch die Fehlermeldung), daß es keinen Berührungspunkt der Leitkurve zu Deinem Profil in Skizze5 gibt (gab, habs mal korrigiert). Wie sollte sie da leiten - völlig verständlich die Weigerung von SolidWorks!
Dann noch die Leitkurven in einzelne Skizzen verpackt und siehe da - es geht ja doch!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 18. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
