Thema: Lasche angleichen an Außenkontur (792 mal gelesen)
|
Pillhuhn
Mitglied
Prog.Lasermaschinen
   Beiträge: 15
Registriert: 07.12.2007 SWX 2005 Service Pack 0
Autocad 2006
XP prof.
ATI RadeonX1300
|
erstellt am: 08. Dez. 2007 10:29  <-- editieren / zitieren -->   Unities abgeben:

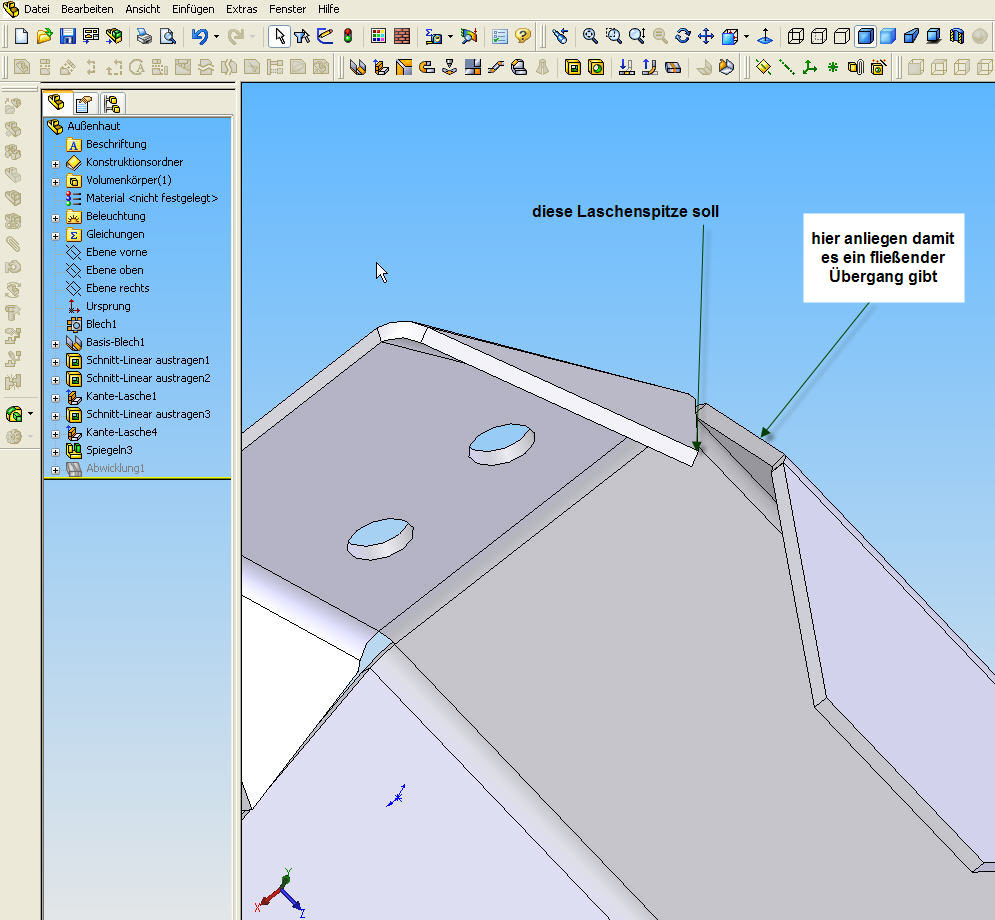

Guten Morgen Forum, ich habe noch eine Frage, die Lasche und die Kopie möchte ich noch gerne
an der Außenhaut angleichen damit ein fließender Übergang entsteht.

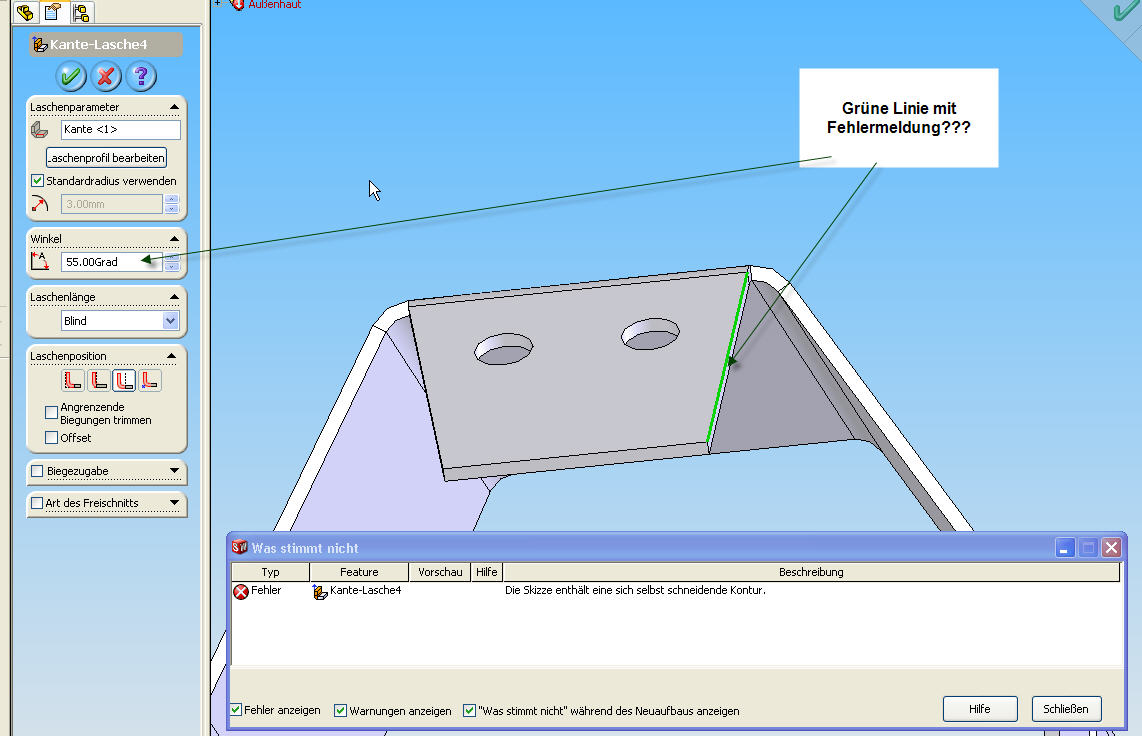

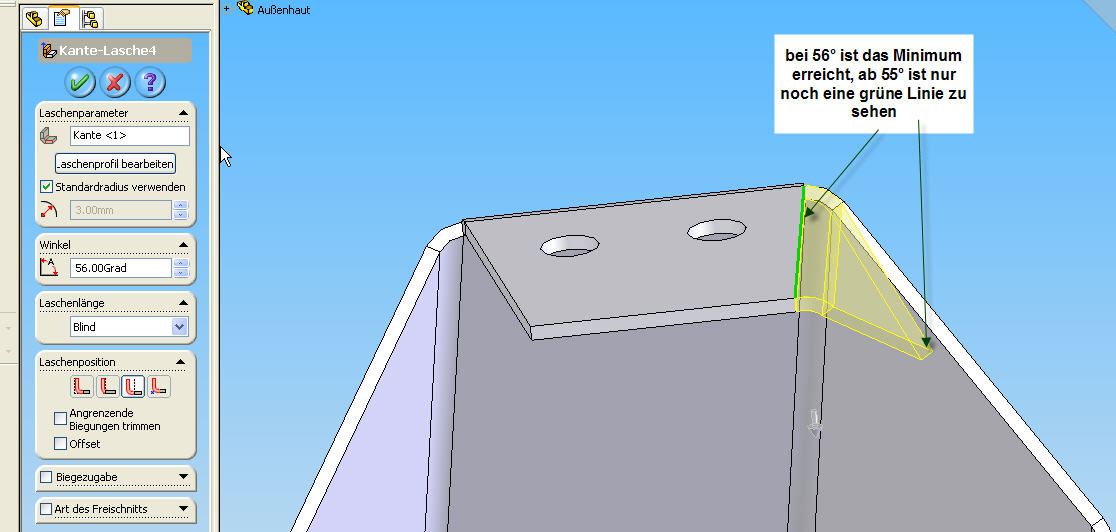

Ich habe die Gradzahl im Feature nach unten geändert, allerdings ab 55°
(siehe Bilder) bekomme ich eine Fehlermeldung.
Gibt es ein Modellierungswerkzeug oder so ähnlich, oder hat einer eine passende Idee?   Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Dez. 2007 14:39 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
|
urlaubsabgeltung
Mitglied
Dipl. Ing
Beiträge: 29
Registriert: 08.10.2006 Windows XP SP2
SLW Office Prof. 2010
AMD 64x2 2,2Ghz 2GB RAM
ATI Fire GL V5200
Technobox
|
erstellt am: 08. Dez. 2007 17:30 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
|
urlaubsabgeltung
Mitglied
Dipl. Ing
Beiträge: 29
Registriert: 08.10.2006 Windows XP SP2
SLW Office Prof. 2010
AMD 64x2 2,2Ghz 2GB RAM
ATI Fire GL V5200
Technobox
|
erstellt am: 08. Dez. 2007 17:32 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
|
Pillhuhn
Mitglied
Prog.Lasermaschinen
Beiträge: 15
Registriert: 07.12.2007
|
erstellt am: 10. Dez. 2007 14:26 <-- editieren / zitieren --> Unities abgeben:
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 10. Dez. 2007 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
Hallo Pillhuhn, SWX mag es gar nicht, eigentlich überhaupt nicht, wenn es Modelle erzeugen soll, die sich selbst schneiden oder deren Kanten, Ecken oder Punkte sich genau Null auf Null berühren.
Genau das versuchst du aber zu machen.  Die Lösung gesteht darin, dass du die Lasche so konstruierst, dass ein marginaler Spalt bestehen bleibt, so dass sich die Lasche und der Grundkörper nicht berührt. In SWX 07 besteht die Möglichkeit, die Prüfung auf Selbstschneidung zum Teil zu unterdrücken, aber sauber ist die Lösung danach auch nicht. Wenn du detailliertere Hilfe benötigst, wäre das Modell wirklich nicht schlecht, obwohl nicht mehr viele hier im Forum mit SWX 05 unterwegs sind. Grüße Günter ------------------
Wie man Fragen richtig stellt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
urlaubsabgeltung
Mitglied
Dipl. Ing
Beiträge: 29
Registriert: 08.10.2006 Windows XP SP2
SLW Office Prof. 2010
AMD 64x2 2,2Ghz 2GB RAM
ATI Fire GL V5200
Technobox
|
erstellt am: 10. Dez. 2007 18:20 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
|
Pillhuhn
Mitglied
Prog.Lasermaschinen
Beiträge: 15
Registriert: 07.12.2007
|
erstellt am: 11. Dez. 2007 08:12 <-- editieren / zitieren --> Unities abgeben:
Guten morgen, also hier habe ich jetzt das Schwein als Datei beigefügt im 2005'er Format.
Bitte danach auch wieder darunter abspeichern damit ich es auch öffnen kann.
Vielen dank für eure Bemühungen im vorraus schon mal. MfG Pillhuhn  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 11. Dez. 2007 10:00 <-- editieren / zitieren --> Unities abgeben: Nur für Pillhuhn
Hallo, hier mal ein Ansatz. Ich habe deine Laschenskizze verändert.
Die kurze Linie habe ich einfach entfernt, so dass du nur
noch ein Dreieck hast. Da dann Länge und Winkel verändert.
Wenn du die kleine Linie halten willst, musst du Sie aber
verlängern. Sie muss sich ja zumindestens "mitbiegen" können.
Hoffe das hilft dir ein Stück weiter. ------------------
Gruß Thorsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pillhuhn
Mitglied
Prog.Lasermaschinen
Beiträge: 15
Registriert: 07.12.2007
|
erstellt am: 11. Dez. 2007 15:18 <-- editieren / zitieren --> Unities abgeben:
Hallo Thorsten, danke für deinen Tipp. Habe dein "geändertes" Schwein gleich unter die Lupe genommen und auf meins übertragen, was auch gut gelang.
Gerne würde ich dir 10 Punkte geben aber ich bekomme immer Fehlermeldung ich müßte mich einloggen obwohl ich eingeloggt bin?  MfG Pillhuhn Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
