Thema: Zeichnungen in Word einbinden (3107 mal gelesen)
|
janbo
Mitglied
   Beiträge: 7
Registriert: 20.11.2007
|
erstellt am: 06. Dez. 2007 08:48  <-- editieren / zitieren -->   Unities abgeben:
Hi, wie ich schon an anderer Stelle schrieb beschäftige ich mich seit kurzem mit Explosionszeichnungen für unsere Technische Doku. Mit den Expld-Zeichnungen sind wir auf einem guten Weg. Leider ist die Organisation der Dokumentierung nicht so berauschend. Derjenige, der die Doku verfasst benutzt dazu verschiedenste Programme. Wenn alles fertig ist, wird es als PDF zusammengefasst. Dort kann man dann zwar durchgehende Seitenzahlen bekommen, aber leider kein Inhaltsverzeichniss. Das hat mich dann auf die Idee gebracht die Doku mit Word zu machen. Sprich sämtliche Dokumente in Word unter einen Hut zubekommen um dann ein "vernünftiges" Inhaltsverzeichniss zu bekommen. Das existiert in der Doku bislang nämlich nicht!!! Ich habe auch schon diverse Möglichkeiten ausprobiert um die Zeichnungen in Word zu integrieren: -speichern der Zeichnung als Tif und anschließend als Grafik einfügen
Hat sich bisher als schönste Lösung erwiesen, leider sind die Tifs recht groß und brauchen so um die
30mb. Das ist den für die Menge an zeichnungen zu viel. -speichern der Zeichnung als JPG und als Grafik einfügen
Speicherplatztechnisch die beste Lösung. Quälitätsmäßig--naja
Außerdem hat das JPg nach dem einfügen einen wirklich großen Rand, so das die Zeichnung letztlich
recht klein ist. -als Objekt einfügen.
Qualitativ eine der besten Lösungen, leider wird der linke und obere Zeichnungsrand nicht mit

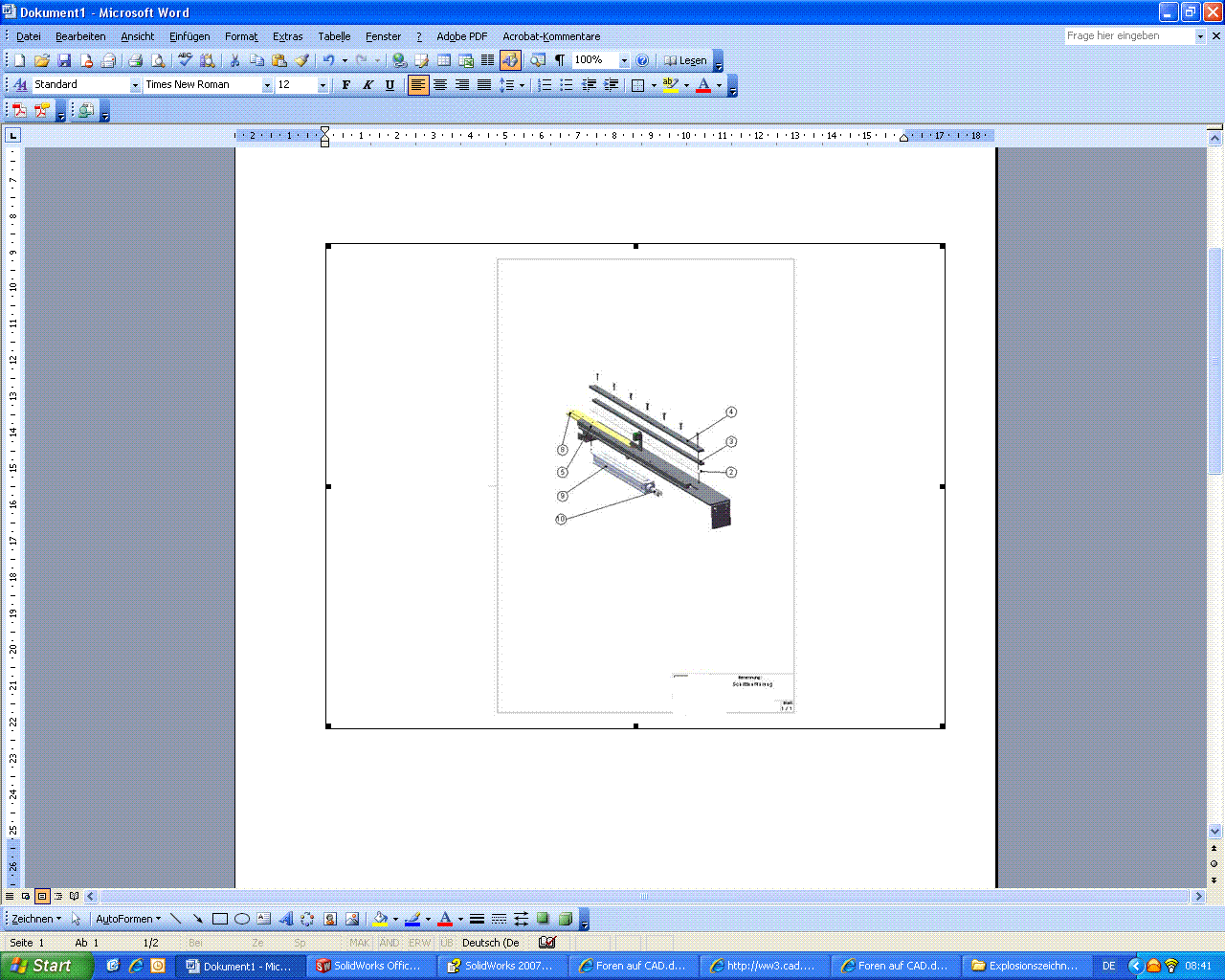

mit angezeigt So denn, ich hänge mal zwei Screnshots an um zu verdeutlichen wie es genau aussieht.
Wahrscheinlich sind es ganz banale Sachen.
Während ich die Screenshots gemacht habe, fiehl mir auf, dass beim Speichern als JPG der Bildschirmbereich gespeichert wird. Eventuell liegt da ein Einstellungsproblem vor? vielen Dank schon mal im vorraus janbo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ralficad
Mitglied
Konstrukteur
Beiträge: 330
Registriert: 25.11.2005 -NEU- jetzt mit
SWX Premium 2007
...
ACAD 2005 - EPT
AMD Athlon XP 2800+
2,08 GHz 1,0 GB RAM<P>WIN XP Prof., SP2
|
erstellt am: 06. Dez. 2007 09:15 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
snapshot ?? Mach ich ständig, so groß wie möglich zoomen, strg+druck -- strg+V in word und dann Ränder beschneiden, fertig. ------------------
ralfi   Überlegen macht überlegen  [Diese Nachricht wurde von ralficad am 06. Dez. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
deepspeed
Ehrenmitglied
Beiträge: 1575
Registriert: 28.06.2004
|
erstellt am: 06. Dez. 2007 09:37 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
Zitat:
Original erstellt von janbo:
-speichern der Zeichnung als JPG und als Grafik einfügen
Speicherplatztechnisch die beste Lösung. Quälitätsmäßig--naja
Außerdem hat das JPg nach dem einfügen einen wirklich großen Rand, so das die Zeichnung letztlich
recht klein ist.
Die Qualität der JPG-Ausgabe (Auflösung) kann man bei SolidWorks doch sicherlich einstellen, oder? Und die Ränder kann man nachträglich mit Grafikprogrammen (XN View, ...) wegschneiden. ------------------
Gruß DEEPSPEED
------------------------------------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 06. Dez. 2007 11:43 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 06. Dez. 2007 12:37 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
Am Besten ist tatsächlich tif und für Zeichnungen die Schwarz/Weiss sind gehst Du beim speichern als tif auf Optionen, stellst den Typ auf Schwarz&Weiss und die Kompression auf Group4Fax. Dann bekommst Du sehr kleine aber dennoch gute tifs raus. Bei Grafiken die in Graustufen sein müssen dementsprechend Graustufen einstellen und Kompression Packbits. Zitat:
Original erstellt von deepspeed:
Die Qualität der JPG-Ausgabe (Auflösung) kann man bei SolidWorks doch sicherlich einstellen, oder?
Leider nicht...
------------------
Chaos ist eine Ordnung, die wir lediglich nicht durchschauen können [Diese Nachricht wurde von brainseks am 06. Dez. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndreasBo
Mitglied
TZ & Konstruktion
Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 07. Dez. 2007 08:15 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
Eine andere Möglichkeit würde Konstruktionsjournal dierekt in SWX ermöglichen. Jedesmal wenn dieses geöffnet wird, wird automatisch ein Abbild (Screenshot) in die Ablage hineinkopiert, diese kann dann mit Strg. + V eingefügt werden. HTH
AndreasBo ------------------
 Ich habe/werde die Boardsuche und Google verwenden und mich vor allem an die Netiquette halten, bevor ich frage/antworte. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)
Beiträge: 8756
Registriert: 02.03.2000 SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.
|
erstellt am: 07. Dez. 2007 09:19 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
Hallo janbo, wenn ich Dokumentation in Word schreibe und brauche hochauflösende Bilder nutze ich auch TIF dafür. Zitat:
Original erstellt von janbo:
-speichern der Zeichnung als Tif und anschließend als Grafik einfügen
Hat sich bisher als schönste Lösung erwiesen, leider sind die Tifs recht groß und brauchen so um die
30mb. Das ist den für die Menge an zeichnungen zu viel.
Das die so groß werden kann ich überhaupt nicht bestätigen. Selbst A0 in 300 DPI brauchen bei hohem Schwärzungsgrad deutlich weniger als 1 MB. Allerdings mach ich Zeichnungen auch als reines Schwarz/Weiß, selbstverständlich komprimiert als FAX Group 4. Wenn du farbige Ansichten oder Darstellungen brauchst denk auch in jedem Fall dran das zu komprimieren. Ich würde im Zweifelsfall sogar vorschlagen die Zeichnung von SolidWorks aus erst als RGB Vollfarben mit Packbits zu exportieren, das in einen Konverter wie Irfanview oder XView zu laden und als PNG wieder zu speichern oder noch günstiger als 16 Farben GIF. Natürlich alles nur, wenn die Darstellungsqualität eines normalen Screenshots nicht ausreicht (für Doku normalerweise ja, für technische Kundendokumentation meist nein). Ciao,
Stefan ------------------
Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de
Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lamda
Mitglied
Werkzeugkonstrukteur
Beiträge: 43
Registriert: 22.08.2006 Solidworks 2005-2007
|
erstellt am: 07. Dez. 2007 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für janbo
Hallo, Zitat:
Man kann übrigens auch ein PDF zurechtschneiden.
In Word kann man Bilder auch zurechtschneiden, verzerren, vergrössern etc.. Bild anklicken und die Grafik Symbolleiste nutzen. Gruss Lamda ------------------
Zwei Dinge sind zu unserer Arbeit nötig: Unermüdliche Ausdauer und die Bereitschaft, etwas, in das man viel Zeit und Arbeit gesteckt hat, wieder wegzuwerfen. Albert Einstein Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
janbo
Mitglied
Beiträge: 7
Registriert: 20.11.2007
|
erstellt am: 10. Dez. 2007 07:51 <-- editieren / zitieren --> Unities abgeben:
Hi, vielen Dank für eure Antworten. Ich habe etwas mit den Einstelllungen ausprobiert und komme nun auch unter 1MB Dateigröße. Es wird wohl darauf hinauslaufen das wir damit arbeiten werden. Das meiste wird sich sicher in der Praxis ergeben. viele Grüße Janbo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 10. Dez. 2007 08:09 <-- editieren / zitieren --> Unities abgeben: Nur für janbo

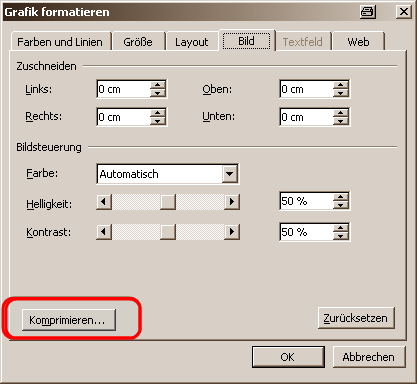

Ich würde dir dringend empfehlen, die Bilder vor dem Einfügen in Word noch mit einem Grafikprogramm nachzuarbeiten. Dazu reicht ein einfaches wie Paint, Paint.net, Gimp etc. völlig aus (siehe auch hier oder hier). Da kannst du noch manches gut machen, beschneiden, hervorheben etc. Wenn du das nicht willst oder kannst, dann natürlich beim Speichern schon auf das richtige Format achten, wie oben bereits beschrieben. JPEG ist für Grafiken so ziemlich das schlechteste Format. Wenn du die farbige Darstellung brauchst, dann über Tiff, PNG oder auch Gif. Wenn du deine Bilder in Word eingefügt hast, solltest du nicht versäumen, diese dort zu bei bedarf zu beschneiden und auf jeden Fall zu komprimieren!
 ------------------
Klaus  www.al-ko.com | mein Gästebuch | privat... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
