Hallo allerseits, hier ist ein Neuer.

Ich bin Heute auf eine 3D-Skizze meines Vorgängers    gestossen, in der alle Bemassungen (Ausnahme Radien) an den drei Hauptebenen ausgerichtet sind. Ich konnte aber keine Hilfsebenen oder ähnliches finden. Die Masse sind alle steuernde Masse. Wie erzeuge ich solche Masse in 3D-Skizzen?

MfG

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In einer 3D-Skizze kannst du die Elemente ganz normal bemassen wie in einer 2D-Skizze.
Sollt es nicht funktionieren: mach doch mal nen Screenshot von der Skizze und lad den hoch. Veranschaulicht das Problem.
Johannes
EDIT: Servus im SWX-Brettl

------------------
Faulheit ist der Motor des Fortschritts

[Diese Nachricht wurde von Dr Sutton am 29. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und ein Willkommen hier am Brett, Marrick.

So ganz habe ich auch nicht verstanden, was du meinst.
Wenn die Maße an den Hauptebenen angelegt sind und du die Ebenen nicht siehst, so sind diese wahrscheilnlich ausgeblendet. Im Featuremannager mit rechter Maus Taste (RMT) auf die Ebene klicken und einblenden.
Was mich noch wundert ist, das alle Maße steuernd sind?
Steuernde Maße erhälst du, wenn du ein Maß an Kanten definierst, welche schon ganz durch Zwangsbedingungen festgelegt sind.
Hier gibt es 3 Möglichkeiten:
a) Alle Elemente wurden fixiert. => Maße die angelegt werden sind dann Steuernd.
b) Maße wurden als steuernd gekennzeichnet.
Beim Anlegen, wenn Maßzahl eingegeben wurde über Menü als steuernd gekennzeichnet.
c) Die Grundeinstellungen sind so gewählt, das alle Maße als steuernd angezeigt werden.

Wie du siehst eine Menge Möglichkeite der Auslegung deiner Frage.

Also, stelle bitte das Teil mal hier ins Forum. Dann erhälst du auch exakte Antworten.

Gruß
ThoMay

------------------
Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann machesmal eine unzweckmäßige, freundliche Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ThoMay,
nix für ungut, aber ich denk du verwechselst gerade steuernde und gesteuerte Maße?
Kann um die Uhrzeit aber auch schon mal passieren.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hardcopy.pdf

Hallo Leute,
vielen Dank für die schnelle Hilfe, anbei der Screenshot zum besseren Verständnis.

Die Ebenen habe ich nicht ausgeblendet, die im Feature-Baum enthaltene Ebene2 enthält eine Skizze für einen Linear ausgetragenen Schnitt, sonst nichts.

MfG

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen Martin,

die Maße sind genauso ausgerichtet, wie sie sein sollen, so siehts jedenfalls für mich aus. Sie orientieren sich and den Skizzenelementen, die sie steuern. Wenn eine 3D-Linie auf der Ebene XY gezeichnet ist, wird auch das MAß dazu parallel zu der Ebene XY ausgerichtet.
Ganz normal in 3D-Skizzen.
Die Bemaßung fügst du genauso an wie in 2D-Skizzen, sprich über den Button "Intelligente Bemaßung". Die Ausrichtung finden die Maße dann alleine.

So ganz versteh ich dein Problem aber nicht...
Was gefällt dir nicht an der Ausrichtung?

Gruß,
Stephan

------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Stephan,

die Ausrichtung der Maße gefällt mir gut, ich möchte sie nachvollziehen.

Am Anfang der Skizze (Screenshot unten rechts) ist z.B. eine Gerade die ist folgendermassen bemasst:
  1. Anfangspunkt y -138 in der XY-Ebene
  2. Endpunkt y -165 in der XY-Ebene
              z -30 in der XZ-Ebene
              x -32 in der XZ-Ebene.

Wenn ich die Linie oder Ihre Endpunkte bemassen will, erhalte ich immer nur das Diagonalmass im Raum (32,8). Ich möchte aber paralel zu den Ebenen bemassen.

Ich hoffe, das Problem ist jetzt verständlich beschrieben.

MfG

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ah, jetzt, ja. Problem erkannt (glaube ich... )

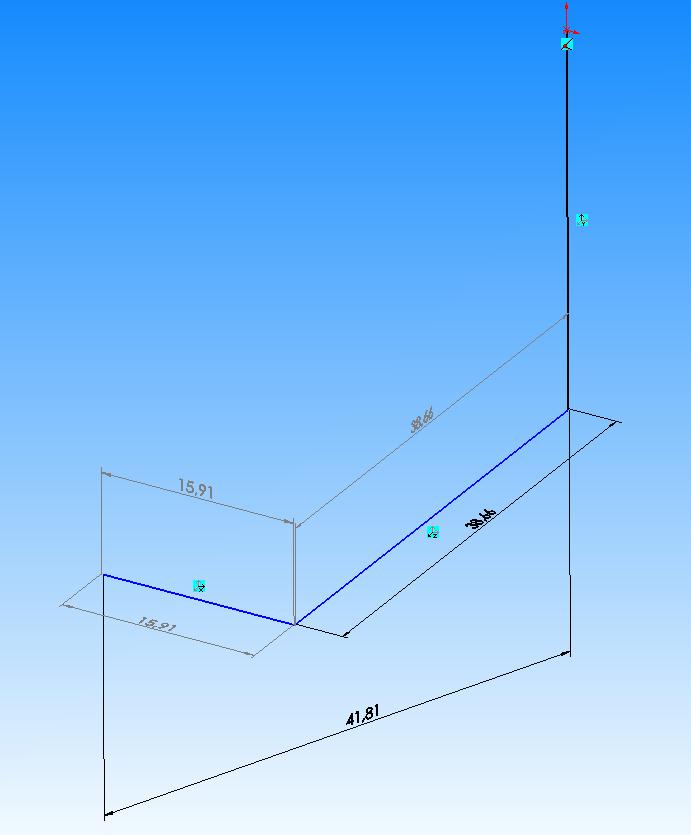

Die Bemaßung richtet sich je nachdem aus, welche Punkte oder Linien du miteinander bemaßt; Punkt-Punkt, Linie-Punkt oder Linie-Linie. Man hat da mehrere Möglichkeiten, siehe mein Screenshot. Hinterher lässt sich die Ausrichtung meines Wissens nicht mehr beeinflussen.

Vielleicht hilft es dir, eine Hilfslinie an deine Skizze zu ziehen, um deine Bemaßung dorthin zu bekommen, wo du sie hinhaben willst?

------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,
Du hast das Problem jetzt richtig erkannt, Deine Lösung ist auf jeden Fall auch eine Möglichkeit, aber so wie ích denke nur eine Krücke.

Ich hab's jetzt selbst rausgefunden:

Du bemasst nicht die Endpunkte der Linie sondern zwischen Endpunkt der Linie und einer der drei Hauptebenen.

Die Lösung war wohl zu einfach.

Danke an alle, die sich einen Kopf gemacht haben.

MfG

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
