Hallo,
ich suche einen Weg um dxf-Daten in 1:1 auszugeben. Ich muß Abwicklungen von Blechteilen als 1:1 DXF-Daten ausgeben. Wenn ich eine Zeichnung erstelle wird die Zeichnung immer passen skaliert (kann man in Optionen abschalten). Bei normalen Zeichnungen ist das ja OK, aber ich hätte mir gerne eine Vorlage erstellt, wo ich die Abwicklung automatisch 1:1 ablegen kann um davon dann das DXF-File zu erstellen.

Kennt vielleicht jemand einen einfachen Weg?

Gruß
Guido

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Guido

hast Du schon mal versucht unter

Extras->Optionen->Systemoptionen->Zeichnungen
bei
"Automatische Skalierung neuer Zeichenansichten"

den Haken wegzunehmen?

------------------
Grüße
Heinz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das hab ich schon, aber das gilt ja dann für alle Zeichnungen! Geschickter wäre es wenn das in einer Zeichnungsvorlage zu definieren wäre.

Gruß
Guido

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmals

da es sich um Systemeinstellungen handelt geht das wohl nicht.
Die alternative wäre dann, dass Du Dir ein Makro dafür erstellst.

------------------
Grüße
Heinz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Guido,

jou, genau so machst Du es. Zeichnungsvorlage öffnen, speichern als zB. DXF.drwdot, Optionen (Haken) ändern, abspeichern. Fertig.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Falls ihr vorhabt in näherer Zukunft auf SWX2008 umzusteigen dann spar dir die Mühen in SWX2007.

In SWX2008 gibt es ein neues Feature und zwar:

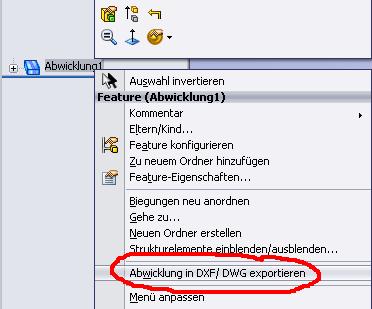

Abwicklungen direkt aus dem Part in eine dwg/dxf zu Speichern! (natürlich 1:1  )

EDIT: Noch ein Screenshot--->
------------------
Grüße
David

[Diese Nachricht wurde von wildcad am 29. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi!

Dir kann geholfen werden !!!

Für Blechteile habe ich eine Blattvorlage mit 3 Blättern.

1.Blatt sind die Standart 3 Ansichten, Grundvermaßungen usw.
2.Blatt ist die Abwicklung mit den Maßangaben für Biegekanten usw.
3.Blatt ist die reine Kontur zum Lasern

In den Eigenschaften stellst du den Maßstab auf 1:1 (im 3.Blatt)

Ist das einmal als Blattvorlage gemacht, dann geht alles wunderbar.

Wenn du nun dein Blechteil einfügst, wird es in 1:1 eingefügt, vorrausgesetzt
das "Blattmaßstab verwenden" auch voreingestellt ist.

Das 3.Blatt einfach speichern unter -> DXF -> und fertig!

Hoffe das es verständlich erklärt wurde von mir.

Besten Grüße,

CAD-Freelancer

[Diese Nachricht wurde von CAD-Freelancer am 29. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das hört sich gut und einleuchtend an  Wird ich auch so versuchen.

Danke
Guido

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DXF.pdf

Hallo Guido

Mit Speichern unter aus der Zeichnung sollte es eigentlich kein Problem sein.
Man muss nur die Optionen richtig einstellen, siehe Anhang

Gruss Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von CAD-Freelancer:

Für Blechteile habe ich eine Blattvorlage mit 3 Blättern.

1.Blatt sind die Standart 3 Ansichten, Grundvermaßungen usw.
2.Blatt ist die Abwicklung mit den Maßangaben für Biegekanten usw.
3.Blatt ist die reine Kontur zum Lasern

---

Machen wir auch so, allerdings nur mit 2 Blättern. Die Bemaßung der Abwicklung erfolgt bei uns direkt mit auf dem 1. Blatt, allerdings nur die Außenmaße und Biegekanten, alles andere (Bohrungen, Langlöcher, etc.) wird in den normalen Ansichten bemaßt, das reicht.

Dann legen wir bei Blechteilen immer noch ein 2. Blatt an, auf dem ausschließlich nur die Laserkontur im Maßstab 1:1 drauf ist, von dem wird dann das DXF erzeugt und im PLM an den Datensatz rangehängt, dann kann man jederzeit auf die aktuelle DXF-Datei zugreifen.

Klappt wunderbar, und jeder weiß, daß er die Fertigungsmaße und -hinweise auf dem 1. Blatt, und die reine Kontur immer auf dem 2. Blatt findet, das spart das Suchen.

Gruß,
Stephan

------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin alle,

klappt das bei Euch denn zuverlässig? Ich mach das genauso (bei lt. Systemeinstellungen variablem Maßstab).

Ich kontrolliere bei Blatt 2 regelmäßig den Maßstab und korriere ihn ggf. auf 1:1, dito den der Abwicklung.

Trotzdem hab ich immer mal wieder Schneidplots im Maßstab 2:1, 5:1, 1:2, 1:5 usw. dabei.

Ist das jemand von Euch auch schon mal passiert?

Gruß  Ron

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ron,

da bei uns auf Blatt 2 nur die Laserkontur dargestellt wird, habe ich auch das GESETZ erlassen, daß die Ansicht auf diesem Blatt sich nach dem Blattmaßstab orientiert. Den Blattmaßstab habe ich der Vorlage mit 1:1 mitgegeben.

Sollte doch irgendein Dussel der Meinung sein, seiner Laserkontur einen eigenen, benutzerdefinierten Maßstab geben zu müssen, ist in den Optionen dieser Vorlage die "Ausgabe im Maßstab 1:1" aktiviert, inklusive Warnung.

Klappt eigentlich wunderbar, wir hatten nur ganz zu Anfang ein, zwei Fehlerlieferungen von kleinen Blechen, weil irgendwer unheimlich kreativ war und jede Barriere auf dem Weg zu einem anderen Maßstab als 1:1 geschickt umgangen hat.

Mittlerweile (über zweieinhalb Jahre) kommt sowas gar nicht mehr vor. Falls es mir doch mal auffallen sollte, gibts erst ein kleines Donnerwetter inkl. Nachschulung "wie mache ich es richtig" und anschließendem Seelentrösten von mir, und dann ein Unwetter vom Kaliber "The Day After Tomorrow" vom Chef, wenn das Blech erstmal falsch auf dem Hof steht.

Bin selbst überrascht, wie gut es funktioniert, wenn man bedenkt, daß 25 kreative Köpfe bei uns so damit arbeiten und es bei allen klappt.

Das war zu ME10-Zeiten ganz anders, da hatten wir gerne schonmal ein 4-Meter-Blech auf LKW bekommen, das eigentlich nur 40cm lang sein sollte...

Gruß,
Stephan

------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
