Hallo liebe SWX SolidWorks

-Gemeinde,

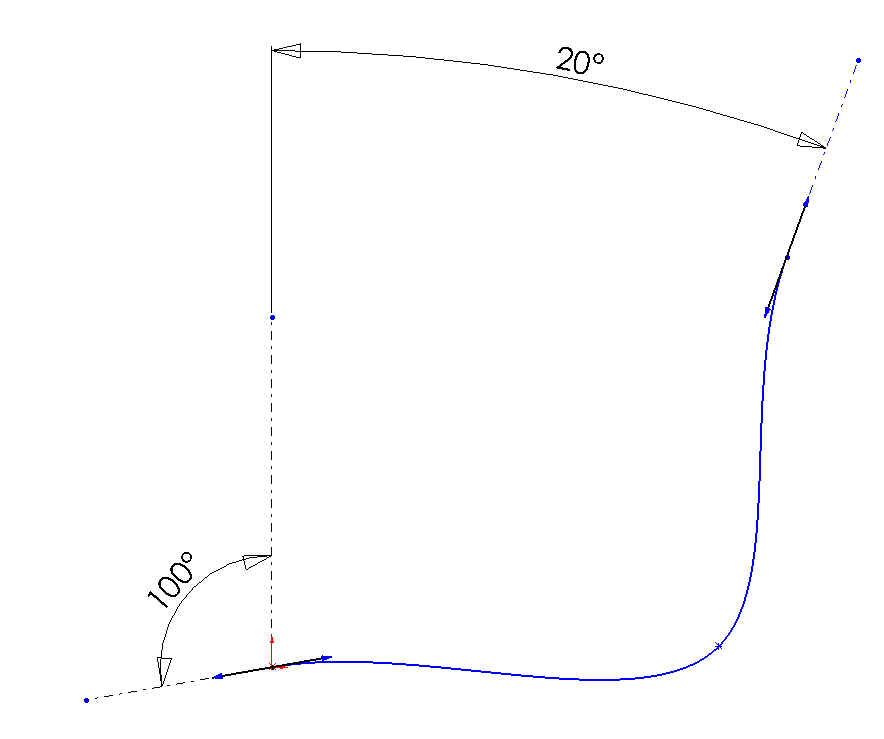

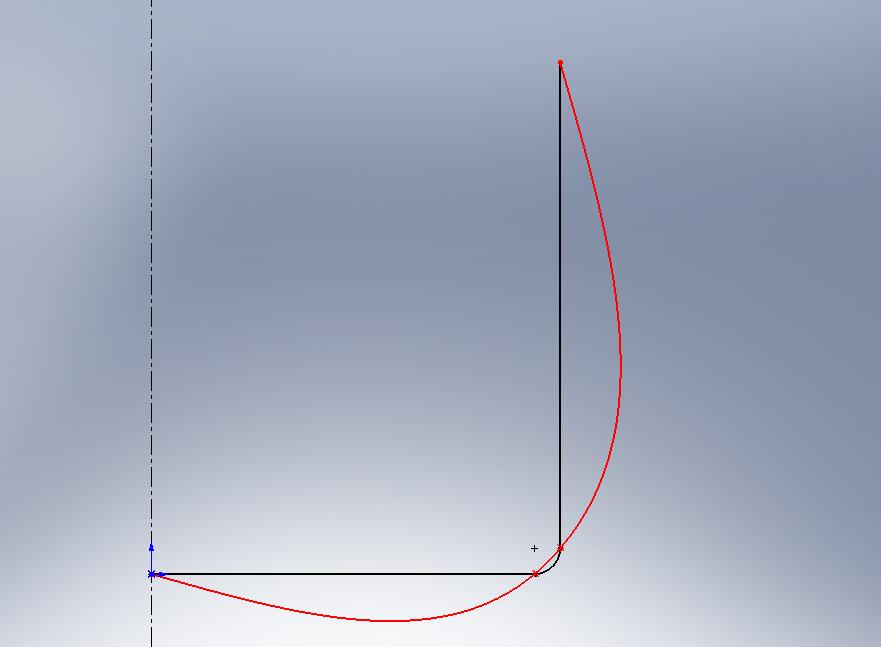

ich habe eine Frage bezüglich des XYZ-Kurvenfeatures. Hierfür beziehe ich mich auf meine angehängte Bilddatei. Hier möchte ich einen einfachen Spant zeichnen. Die schwarze Variante ist mein Wunschobjekt - hier erstellt mit zwei Linien und einen Kreisbogen. Nun wollte ich eben diese Kontur mit Hilfe von 4 Punkten realisieren.
Grundgedanke ist, dass ich ähnlich wie bei einer Splinekurve die Ein- und Ausgangswinkel definiere um meine gewünschte Form zu bekommen. Das Ergebnis mit dem Kurvenfeature ist jedoch, dass ich eine krümmungsstetige Kurve bekomme, ich aber nicht weiß, wie ich nun Winkeldefinitionen antragen kann. Vielleicht könnt Ihr mir da einige Ratschläge geben.

Desweiteren möchte ich gerne wissen, ob man diese Kurve auch in ein Spline umwandeln könnte, das nur auf diesen 4 Koordinaten basiert. Dann könnte ich ja einfach die Winkel an den jeweiligen Punkten variieren.

Und zum Abschluss möchte ich gerne wissen, ob es möglich ist ein Makro zu schreiben, das ähnlich wie das XYZ-Feature arbeitet und zusätzlich eine Eingangs- und Ausgangswinkelkorrektur berücksichtigt und aus diesen Werten ein Spline erstellt.

Vielen Danke schon mal und viele Grüße
Sebatian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Brunner
Mitglied
Entwicklung / Konstruktion

Senden Sie eine Private Message an Markus Brunner

Schreiben Sie einen Gästebucheintrag für Markus Brunner

Beiträge: 1111
Registriert: 30.03.2001

Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)

erstellt am: 27. Nov. 2007 06:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für FeuerKinD

Hallo Sebastian

Zitat:
Original erstellt von FeuerKinD:
Desweiteren möchte ich gerne wissen, ob man diese Kurve auch in ein Spline umwandeln könnte, das nur auf diesen 4 Koordinaten basiert. Dann könnte ich ja einfach die Winkel an den jeweiligen Punkten variieren.

Unter "Extras / Spline-Werkzeuge / Spline anpassen...." kannst du Kurven in Splines umwandeln.

Gruss
Markus

------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Senden Sie eine Private Message an Jonischkeit

Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 27. Nov. 2007 07:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für FeuerKinD


Hallo Sebastian,

für die Definition des Ein- und Ausgangswinkels kanst du ganz einfach eine kleine Hilfslinie an die Enden deiner Kurve zeichnen. Diese sind dann tangential verknüpft mit deinem Spline und steuern den Winkel.

HTH Hope this helps (Hoffe, es hilft weiter)
